Лада Гранта Ksilona › Бортжурнал › Переделал замки задних дверей Всем известно о тугих задних замках, так что ничего о них говорить не буду. Вот и решил я

Лада Гранта Ksilona ›
Бортжурнал ›
Переделал замки задних дверей

Всем известно о тугих задних замках, так что ничего о них говорить не буду. Вот и решил я добраться до своих замков, хотя они у меня были не сильно уж тугими, некоторые грантоводы говорили, что это еще нормально, но я все же переделал))

Как работал до переделки:

Понадобится материал:
— трос (добыл трос от Шкоды, он соединяет замок с внутренней ручкой открытия двери).

Кому если нужен серийный номер

Приступим к работе

Снимаем замок и наружнюю ручку.
В тяге замка проделываем отверстие

И одеваем один конец троса

Разбираем ручку двери, убирая крючок, он больше не понадобится.
Выбиваем шпильку в указанном направлении

Затем чуть доработал, красным отметил пластиковый «пинек» — сносим его, а синим — с торца проделал отверстие для троса, конкретной фотки нет, но дальше еще покажу про него.

Сделал кронштейн для крепления другого конца троса. Качество фоток не очень вышло, но принцип виден

Ставим замок с тросом и ручку на место

Схема расположения

Кронштейн прикрутил через штатное отверстие

Крепление второго конца троса к ручке.

На торце ручки сделал отверстие для толстого кончика троса (красным) и прорезь для просовывания троса (синим)

Еще одно крепление троса, прижал немного пластиной

Результат работы:

Результат есть, пассажиры уже не с таким трудом открывают дверь. Эксплуатирую уже около месяца, работает без запинок.

Впринципе идея проста, времени ушло с пол дня. Трос можно использовать любой на свой вкус и соответственно также по своему желанию установить и переделать.

Спасибо за внимание!

Lada Granta Ⓣ-Ⓢ-Ⓜ ›
Logbook ›
Доработка замков задних дверей +Подключение штатных концевиков дверей+ Смазал рулевую рейку

1)Доработка замков задних дверей
2)Подключение штатных концевиков дверей
3)Смазал рулевую рейку

Вот на улице потеплело и всё больше возникает желание что нибудь сделать, поковыряться…
1)Доработка замков задних дверей
С задними дверями начал ещё возиться зимой.
Начал с правой двери т.к по непонятной причине сильно болталась ручка(думал сломалась т.к в этот день был сильный мороз и дверь примерзла… ). В гараже разобрал дверь посмотрел ручку она была цела только от вибрации сильно раскрутится болт

Zoomвот этот болт, помазал герметиком и закрутил и так на всех ручках желательно слелать

ход ручки очень лёгкий не чё не цепляет не задевает, попробовал замок он тоже очень легко наживался.Дело оказалось в вот что угол нажатия на лапку был грубоват из-за этого дверь было тяжело открыть (смазывать не чё не надо т.к попадёт пыль на смазку и сама ручка начнёт клинить у меня было такое с водительской дверью ). Решил уменьшить ход ручки и для этого на язычок замка добавил пластины так чтобы он в плотную стал к рычагу от ручки( фоток нет, было холодно), закрепить можно очень просто просверлить с краю пластину лапки и прикрутить их
С левой дверью попробовал этот метод Доработка замков задних дверей Калина 2

Zoomпросто лень было доставать вторые пасатижы

да стало легче но не как с правой и добавил пластину

Zoomмало добавил завтра доделываю

Zoomпросто убрал небольшой свободный ход

Zoomтаким образом закрепил тягу на салонную ручку двери, другую тяги я убрал совсем

С передними дверями полегче у них стоят тяги но я не чё не трогал открываются они нормально.

Кстати чуть не забыл Замки задних дверей в новых грантах/калина-2.

2)Подключение штатных концевиков дверей
Писать особо много не буду скажу одно в замках как у калины уже стоят штатные концевики.
Скажу только Спасибо Goffka подсказал откуда взять клемы
Делал я всё также как у него в БЖ Подключение штатных концевиков дверей всё очень просто, дёшево и чёткая работа концевиков (пока сделал только задние дверя)

Zoom1 и 3 контакт это концевик

Zoom1 и 3 контакт концевик также их залил герметиким

Кстати язычок на клеме с широкой стороны

Zoomвот этот

3)Смазал рулевую рейку

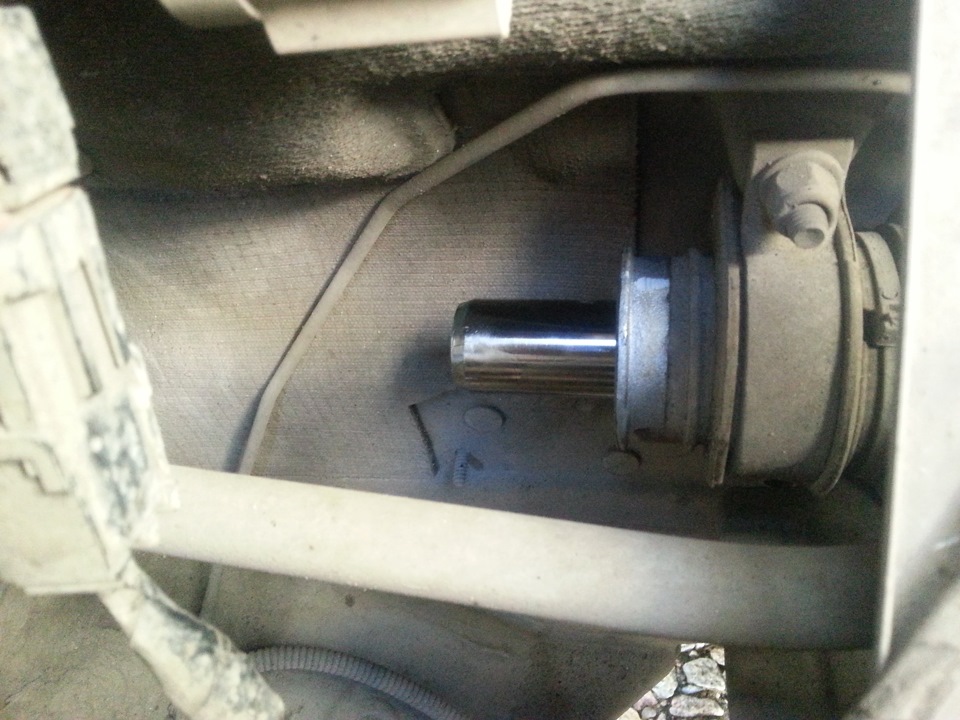

Смазал рулевую рейку с обоих сторон снимал резинки

Zoomсмазки как и небыло

, а также посередине тоже снимал.

Zoomпоставил и затянул хамутом

На сухую как то плохо (((

Пока на это всё на очереди переделок в Основном передние дверя.
