Замена втулок стабилизатора ВАЗ 2107

Снятие1. Устанавливаем автомобиль на смотровую яму или эстакаду и вывешиваем переднюю часть автомобиля (см. "Подготовка автомобиля к TO и ремонту").2. Помечаем

Содержание

Снятие

1. Устанавливаем автомобиль на смотровую яму или эстакаду и вывешиваем переднюю часть автомобиля (см. «Подготовка автомобиля к TO и ремонту»).
2. Помечаем положение обойм подушек стабилизатора относительно рычагов для правильной установки при сборке.
Внимание! Правая и левая обоймы крепления подушек стабилизатора — невзаимозаменяемые.
Если заменяем только подушки, то помечаем их положение относительно штанги стабилизатора.

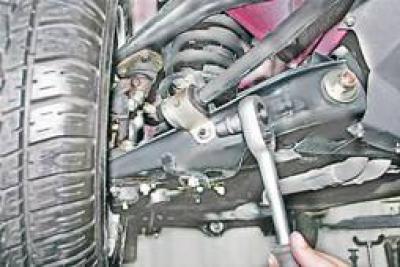

3. Торцовым ключом на 13 мм отворачиваем две гайки крепления обоймы подушки стабилизатора к нижнему рычагу.

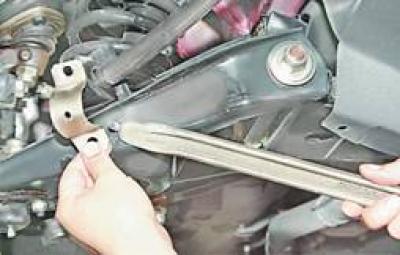

4. Поддевая монтажной лопаткой, снимаем со шпилек рычага обойму подушки.

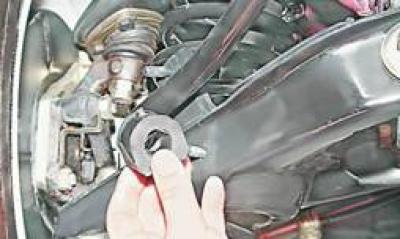

5. Снимаем со стабилизатора подушку. Аналогично снимаем подушку с противоположной стороны стабилизатора.

Для замены стабилизатора или подушек кронштейнов его крепления снимаем грязезащитный щиток (см. «Грязезащитный щиток — снятие и установка»).
Внимание! При снятии штанги стабилизатора необходимо, чтобы нагрузка на правую и левую пружины передней подвески была одинаковой. Иначе при снятии закрученная штанга может распрямиться и нанести травму.

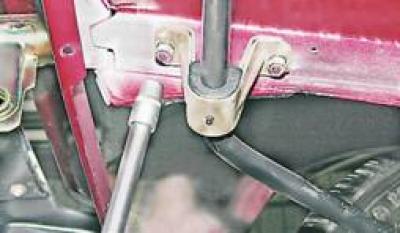

6. Торцовым ключом на 13 мм с удлинителем отворачиваем две гайки крепления кронштейна стабилизатора к лонжерону кузова.
7. Аналогично отворачиваем гайки крепления второго кронштейна и снимаем стабилизатор. Очищаем штангу стабилизатора от грязи.

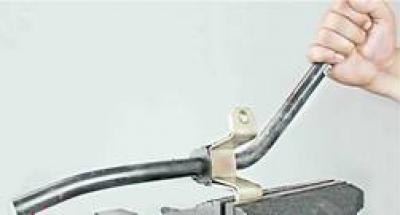

8. Для замены подушки кронштейна стабилизатора зажимаем кронштейн в тисках. Если штанга стабилизатора не требует замены, то помечаем положение подушек кронштейна относительно штанги стабилизатора для облегчения последующей сборки. Смазываем мыльным раствором штангу стабилизатора для облегчения снятия кронштейна с подушкой.
9. Поворачивая штангу стабилизатора в разные стороны, вытягиваем ее из подушки кронштейна.

10. Шлицевой отверткой извлекаем резиновую подушку из кронштейна.
11. Аналогично снимаем подушку второго кронштейна.

Что такое задний стабилизатор

Задний стабилизатор для ВАЗ 2107 представляет собой изогнутую штангу с-образной формы, устанавливаемую рядом с задним мостом «семёрки». Крепится стабилизатор в четырёх точках. Две из них расположены на рычагах задней подвески, ещё две — на задних лонжеронах «семёрки». Эти крепления представляют собой обычные проушины с плотными резиновыми втулками внутри (эти втулки и являются слабым местом всей конструкции).

Задний стабилизатор поперечной устойчивости для ВАЗ 2107 представляет собой обычную изогнутую штангу с крепежом

Сегодня приобрести задний стабилизатор и крепёж к нему можно в любом магазине запчастей. Некоторые водители предпочитают изготавливать это устройство самостоятельно, однако это весьма трудоёмкий процесс, который требует определённых навыков, которых у начинающего автолюбителя просто нет. Именно поэтому ниже будет рассмотрена замена втулок на готовом стабилизаторе.

Назначение заднего стабилизатора

Стабилизатор поперечной устойчивости на «семёрке» выполняет сразу две важнейшие функции:

  • это устройство даёт водителю возможность держать под контролем наклон шасси автомобиля, при этом усилие, действующее на развал задних колёс, практически не повышается;
  • после установки стабилизатора наклон подвески между осями автомобиля существенно меняется. В результате водитель получает возможность лучше контролировать автомобиль;
  • улучшение контроля над машиной особенно хорошо чувствуется на крутых поворотах. После установки стабилизатора не только уменьшается поперечный крен автомобиля на таких поворотах, но и проходить их можно на более высокой скорости.

О минусах заднего стабилизатора

Говоря о плюсах, которые даёт стабилизатор, нельзя не упомянуть и о минусах, которые тоже имеются. Вообще, установка стабилизатора до сих пор остаётся предметом ожесточённых споров между автолюбителями. Противники установки стабилизаторов обычно аргументируют свою позицию следующими моментами:

  • да, после установки заднего стабилизатора поперечная устойчивость существенно возрастает. Но это палка о двух концах, так как именно высокая поперечная устойчивость значительно облегчает срыв машины в занос. Это обстоятельство хорошо для тех, кто занимается так называемым дрифтом, но обычному водителю, оказавшемуся на скользкой дороге, это совершенно ни к чему;
  • если автолюбитель решил установить на свою «семёрку» задний стабилизатор, то ему настоятельно рекомендуется установить и передний, причём не обычный, а двойной. Эта мера поможет предотвратить чрезмерное расшатывание кузова автомобиля;
  • проходимость автомобиля со стабилизаторами снижается. На крутых поворотах такой автомобиль часто начинает цеплять стабилизаторами грунт или снег. Нетрудно заметить, что дорожный просвет у ВАЗ 2107 со стабилизатором уменьшается, что сказывается на проходимости

Таким образом водителю, задумавшемуся об установке стабилизаторов, следует как можно тщательнее взвесить все «за» и «против», и только после этого принимать окончательное решение.

Признаки поломки заднего стабилизатора

Догадаться о том, что с задним стабилизатором ВАЗ 2107 что-то не так, несложно. Вот что при этом наблюдается:

  • характерный скрежет или скрип, который особенно отчётливо слышен при входе в крутой поворот на большой скорости;
  • существенное увеличение крена автомобиля на поворотах и снижение управляемости при прохождении поворотов;
  • появление люфта на стабилизаторе. Люфт можно легко обнаружить, поставив машину на смотровую яму и просто покачав штангу стабилизатора вверх и вниз;
  • разрушение втулок. Люфт, о котором говорилось выше, практически всегда сопровождается разрушением резиновых втулок. Они выдавливаются из своих проушин, трескаются и полностью перестают выполнять свои функции. Справа — изношенная втулка стабилизатора, отверстие в которой намного больше, чем в новой втулке слева

Все вышеперечисленные вещи говорят только об одном: стабилизатор пора ремонтировать. В подавляющем большинстве случаев ремонт заднего стабилизатора сводится к замене повреждённых втулок, поскольку крепёж и штанга нуждаются в ремонте крайне редко. Такая необходимость может возникнуть лишь в случае серьёзного механического повреждения, когда водитель зацепил стабилизатором крупный камень или бордюр, к примеру.

Как должен стоять стабилизатор

Правильно установленный стабилизатор должен уметь скручиваться под действием усилий на колёсах, причём делать это он должен даже в том случае, когда усилия, прилагаемые к правому и левому колесу, направлены под совершенно разными углами.

На «семёрке» задние стабилизаторы устанавливаются только с резиновыми втулками

То есть стабилизаторы на легковых автомобилях ни в коем случае нельзя напрямую приваривать к раме, между рамой и креплением колеса всегда должно быть какое-то промежуточное звено, отвечающее за компенсацию разнонаправленных усилий. В случае с ВАЗ 2107 таким звеном являются плотные резиновые втулки, эксплуатировать стабилизатор без которых категорически не рекомендуется.

Стабилизатор на ВАЗ 2107 обычно крепится в четырёх ключевых точках

Почему выдавливает втулки стабилизатора

Как было сказано выше, втулки на стабилизаторе служат для компенсации усилий, приходящихся на колёса. Эти усилия могут достигать огромных значений, особенно в момент входа автомобиля в крутой поворот. Резина, даже очень качественная, систематически подвергаемая огромным знакопеременным нагрузкам, неизбежно приходит в негодность. Ещё разрушению втулок способствуют сильные морозы и реагенты, которыми в нашей стране посыпают дороги во время гололёда.

Втулка заднего стабилизатора износилась, разорвалась вдоль и вышла из хомута

Обычно всё начинается с растрескивания поверхности втулки. Если водитель вовремя не заметил проблемы, трещины становятся глубже, а втулка постепенно утрачивает жёсткость. На очередном крутом повороте эта растрескавшаяся втулка выдавливается из проушины и обратно в неё уже не возвращается, поскольку упругость детали полностью утрачена. После этого на штанге стабилизатора возникает люфт, водитель при входе в поворот слышит скрип и скрежет, а управляемость автомобиля резко снижается.

О двойных стабилизаторах

Двойные стабилизаторы устанавливаются только на передние колёса ВАЗ 2107. Как следует из названия, штанг в этом устройстве уже две. Они имеют одинаковую с-образную форму и располагаются примерно в четырёх сантиметрах друг от друга. Крепёжные проушины в двойных стабилизаторах тоже спаренные. В остальном никаких принципиальных отличий от заднего стабилизатора эта конструкция не имеет.

Передние стабилизаторы на ВАЗ 2107 обычно делаются из двух спаренных с-образных штанг

Зачем ставить две штанги вместо одной? Ответ очевиден: для увеличения общей жёсткости подвески. С этой задачей двойной передний стабилизатор справляется отлично. Но нельзя не отметить и проблемы, которые возникают после его установки. Дело в том, что передняя подвеска на классической «семёрке» изначально является независимой, то есть положение одного колеса никак не влияет на положение второго. После установки двойного стабилизатора эта ситуация изменится и подвеска из независимой превратится в полунезависимую: её рабочий ход существенно уменьшится, и в целом управление машиной станет жёстче.

Безусловно, крен при входе в повороты с двойным стабилизатором уменьшится. Но водителю следует задуматься: действительно ли он готов пожертвовать личным комфортом и проходимостью машины в угоду её устойчивости? И только после ответа на этот вопрос можно приступать к работе.

Замена втулок заднего стабилизатора ВАЗ 2107

Изношенные втулки заднего стабилизатора не подлежат ремонту. Они выполнены из специальной износостойкой резины. Восстановить поверхность этой резины в условиях гаража не представляется возможным: у среднестатистического автолюбителя для этого нет ни соответствующих навыков, ни соответствующего оборудования. Поэтому решить проблему изношенных втулок можно лишь одним способом: заменить их. Вот какие инструменты и расходники потребуются для этой работы:

  • комплект новых втулок для заднего стабилизатора;
  • набор рожковых ключей;
  • плоская отвёртка и молоток;
  • состав WD40;
  • монтажная лопатка.

Последовательность операций

Сразу следует сказать, что все работы удобнее всего проводить в смотровой яме (как вариант, можно поставить машину на эстакаду).

  1. После установки на яму, крепёж стабилизатора тщательно осматривается. Как правило, все болты на нём бывают покрыты слоем грязи и ржавчины. Поэтому имеет смысл обработать все эти соединения составом WD40 и подождать 15 минут. Этого времени будет вполне достаточно для растворения загрязнений и ржавчины.
  2. Крепёжные болты на хомутах стабилизатора откручиваются рожковым ключом на 17. Крепёжные болты удобнее всего откручивать г-образным ключом на 17
  3. Для ослабления штанги стабилизатора вместе со втулкой хомут придётся слегка разогнуть. Для этого следует вставить в его отверстие узкую монтажную лопатку, и пользуясь ей как небольшим рычагом, отогнуть хомут. Хомут на стабилизаторе разгибается обычной монтажной лопаткой
  4. После разгибания хомута можно просто срезать старую втулку ножом со штанги.
  5. Место установки втулки тщательно очищается от загрязнений и ржавчины. На внутреннюю часть новой втулки наносится слой смазки (эта смазка обычно продаётся в комплекте со втулками). После этого втулка надевается на штангу и аккуратно передвигается по ней до места установки. Новая втулка надевается на штангу стабилизатора и сдвигается по ней до хомута
  6. После установки новой втулки крепёжный болт на хомуте затягивается.
  7. Все вышеуказанные операции производятся с тремя оставшимися втулками, а крепёжные болты на хомутах затягиваются. Если после установки новых втулок стабилизатор не перекосило и в нём не возник люфт, замену втулок можно считать успешной.

Видео: замена втулок стабилизатора на «классике»

Итак, стабилизатор поперечной устойчивости был и остаётся крайне спорным элементом тюнинга классической «семёрки». Тем не менее в обслуживании этой детали никаких сложностей не возникнет даже у начинающего автолюбителя, поскольку единственным быстроизнашивающимся элементом стабилизатора являются втулки. Заменить их сможет даже водитель-новичок, хотя бы раз державший в руках монтажную лопатку и гаечный ключ.

Назначение и конструкция стабилизатора ВАЗ 2107

В конструкции передней подвески автомобилей семейства ВАЗ 2101-07 применяется передний стабилизатор, задача которого заключается в том, чтобы максимально эффективно распределить нагрузку. Это нагрузка, которую испытывает подвеска отечественного автомобиля, при поворотах и выполнении маневров на дороге. За счет наличия стабилизатора исключается возникновения крена, и автомобиль при этом удерживается в горизонтальном положении. Если снять передний стабилизатор, то водитель сразу ощутит, насколько автомобиль будет смещаться на одну из сторон при резких поворотах или маневрировании. Причем крены настолько большие, что ТС может опрокинуться.

Конструктивно рассматриваемая часть подвески автомобиля ВАЗ 2107 состоит из длинной штанги, которая имеет форму буквы U. Штанга изготавливается из специальной стали, которая обладает повышенной упругостью.

Это интересно! Из аналогичной стали изготавливаются пружины для автомобилей, которые обладают высокой прочностью, памятью, и устойчивостью к деформациям.

Расположение резинок

Фиксация рассматриваемой детали выполняется при помощи кронштейна с резиновой втулкой. Концы штанги закреплены к нижним рычагам, а средняя область фиксируется к передней части кузова. При эксплуатации, в зависимости от пробега и характера вождения авто, происходит износ резиновых втулок или подушек стабилизатора. При их износе, требуется выполнить их замену. Однако первоначально разберемся с конструкцией рассматриваемого агрегата:

  • Штанга — изготавливается из стали повышенной упругости. Диаметр детали составляет 18 мм. Имеет U-образную форму.
  • Кронштейны для закрепления штанги в конструкции ходовой части машины. Их количество составляет 6 штук.
  • Резиновые втулки одинаковых размеров и диаметров в количестве 4 штук.

Втулки из резинового материала нужны для того, чтобы смягчить соединение стальных деталей. Крепится стабилизатор в 4 местах, однако кронштейнов для фиксации в его конструкции предусмотрено 6 штук.

В работу штанга включается только при возникновении смещения кузова, когда происходит поворот или маневрирование. При езде по прямой устройство практически бездействует. При маневрировании происходит изгиб одного конца устройства вверх, а второго вниз, что и приводит к балансированию устойчивости. Чем резче характер езды на автомобиле, тем быстрее износятся резиновые втулки переднего стабилизатора на ВАЗ 2107.

Обслуживание стаба

Из строя рассматриваемая деталь выходит редко, однако, как только обнаруживается проявление неустойчивости ТС на дороге, значит пришло время произвести ремонт. При эксплуатации классики возникает несколько видов неисправностей штанги стабилизатора поперечной устойчивости ВАЗ-2107. К ряду таковых неисправностей относятся:

  1. Изнашиваются резиновые втулки, которые выступают в качестве демпфера между штангой и кузовом автомобиля.
  2. Обрываются шпильки, которыми устройство прикручивается к рычагам.
  3. Отрывается крепление, имеющее П-образную форму. Четыре таких кронштейна крепят среднюю часть стаба к кузову семерки.

Обслуживание СПУ представляет собой простой процесс, который включает в себя замену резиновых втулок. Чтобы их поменять, понадобится демонтировать деталь, извлечь изношенные резинки, и заменить их.

Это важно! Менять рекомендуется все резиновые уплотнители стабилизатора, чтобы не пришлось производить повторную замену через короткий промежуток времени.

Чаще всего приходится менять резиновые уплотнители, и редко возникают случаи обрыва шпилек. Обычно следствием обрыва является экстримальное вождение, поэтому чтобы продлить срок службы шпилек, желательно соблюдать умеренный характер вождения. Выявить неисправность устройства достаточно просто. Если на резких поворотах возникает крен, сопровождающийся формированием громких звуков, то это означает, что освободился конец тяги, и теперь он соприкасается с металлом рычага.

Меняем втулки стабилизатора классики

Рекомендуем производить осмотр втулок через каждые 30 – 50 тысяч км. Однако прослужить детали могут и 100 тысяч и более, если соблюдать умеренный характер вождения и не перегружать подвеску. Выявить износ можно визуально, но для этого стоит заглянуть под передок. Наличие трещин резинок, а также видимые зазоры между ними и штангой, говорит о том, что втулки нуждаются в замене. Чем больше износ резинок, чем выше шанс услышать неприятные стуки в подвеске, и ощутить ухудшение управляемости авто. Чтобы вернуть первоначальную управляемость и уверенность управления, понадобится заменить втулки стабилизатора ВАЗ 2107.

Чтобы заменить резинки, понадобится полностью демонтировать штангу с подвески. Работы по замене устройства рекомендуется выполнять непосредственно из смотровой ямы или поставив автомобиль на эстакаду. Алгоритм замены втулок стабилизатора выполняется следующим образом:

  • демонтаж начинается с того, что нужно поддомкратить переднюю часть машины, подвесив оба колеса. Это позволит разгрузить штангу, что упростит ее снятие;
  • используя ключ трещотку с головкой на 13 мм, следует произвести выкручивание гаек, которыми крепятся хомуты устройства к подвеске;
  • используя монтировку, необходимо извлечь кронштейны со шпилек;
  • демонтировать конструкцию, и сделать отметки расположения старых втулок;
  • демонтировать старые резинки очень просто, так как они уже свободно сидят на стабе, и их можно просто срезать или стянуть рукой;
  • рекомендуем зачистить внутреннюю часть хомутов крепления устройства от ржавчины. Для этого можно использовать круглый напильник;
  • обработать отверстия резиновых уплотнителей мыльным раствором, после чего надеть их на штангу до места установки старых;
  • установить стабилизатор на место;
  • при установке самое главное не перепутать концы стабилизатора, иначе устройство будет функционировать неправильно. Именно поэтому перед демонтажем, следует сделать соответствующие отметки;
  • прикрутить на места хомуты крепления.

На этом процесс замены считается завершенным, и остается только опустить переднюю часть, и испытать агрегат в действии.

Среднее крепление стаба

Тюнинг стаба на семерке

Собственно, сам принцип тюнинга основывается на усилении штатного стабилизатора поперечной устойчивости на семерке. Водители, которые установили двойной передний стабилизатор, отзываются о нем только с положительной стороны. Простая модернизация позволит повысить управляемость автомобиля при маневрировании и поворотах.

Чтобы реализовать задумку по модернизации устройства, понадобится сначала купить новую тягу стаба, втулки, а также кронштейны для закрепления штанги к рычагу. Новое устройство укорачивается на 8 см с каждой стороны. Штатная тяга демонтируется, после чего реализуется процесс усиления стабилизатора.

Сейчас на рынке широко представлены уже готовые двойные, и задние стабилизаторы на классику.

Для усиления стабилизатора понадобится выполнить следующие манипуляции:

  • С тяги от штатного стаба нужно извлечь втулки, которые расположены по краям, а также очистить их концы.
  • На новую штангу требуется надеть 2 средние втулки, исключая их совпадение с кронштейнами на старом устройстве. Крайние резинки следует посадить на концевые части тяг.
  • На старый стаб нужно установить дополнительные резинки, которые будут совпадать с новым.
  • Соединить обе штанги и соединить их кронштейнами, которые накладываются на вспомогательные втулки с двух сторон.
  • Усиленный стаб готов, и теперь его можно поставить в конструкцию подвески автомобиля.

Модернизированная версия переднего стабилизатора поперечной устойчивости будет работать в 2 раза лучше, тем самым продлевая срок службы резиновых соединителей. Вот такая простая инструкция, благодаря которой можно быстро отремонтировать стабилизатор, заменить резинки и модернизировать конструкцию.
