Замена лампочки кнопки стеклоподъемника рено логан: лампа подсветки кнопок

Оглавление

Содержание

Renault Logan Panzerwagen Logan ›
Бортжурнал ›
Замена лампочки в кнопке стеклоподъемника

Перегорела как то лампа подсветки в левой кнопке стеклоподъемника. А через несколько дней в правой, странно… Еще более странно то, что периодически произвольно они загорались, а в другой раз тухли. Где то на форумах вычитал что размеры лампы настолько малы а соответствено спираль тоже, что даже при ее обрыве иногда в результате вибрации и пр. все же происходит контакт и лампа начинает светится, но как правило ненадолго…
Вообщем было решено менять. А тут как раз удачно подошло время очередного ТО у официалов, на котором я ради интереса хотел поинтересоваться стоимостью замены лампы.
Сказать что я охренел — это ничего не сказать. Я конечно подозревал что люди очень жадные и будет дорого, но все же 2500 за замену лампы это что то с чем то !
При этом мастер приемщик с честными глазами заверил меня что лампа там вообще не меняется, а меняется кнопка целиком (уже смешно, надо бы им показать этот пост, где я лампу спокойно поменял). Даже если учесть что это так (а это неправда), то кнопка в сборе в логан шопе стоит 350 руб. так то.
Короче я отвлекся. Естесвенно решил менять сам, тем более как оказалось сложного там ничего нет. Поехал в автомагазин и прикупил с запасом лампочек которые стоят в этой кнопке по 5 руб. штука ! 🙂
Процесс замены следующий.
Снимаем центральную накладку панели приборов, подцепив ее в нижней части посередине, и аккуратно потянув чуток на себя и кверху, там несколько отщелкивающихся креплений. Тянуть настойчиво, но аккуратно. Самы верхние кпепления просто вставлены под углом в панель приборов, так что их надо просто аккуратно вытащить и пазов…
Далее отсоединяем колодку проводов от кнопки, затем надавив на усики в верхней и нижней части корпуса кнопки выдавливает ее наружу.
Далее снимаем лицевую накладку кнопки, поддев отверткой по бокам. И после этого вынимаем пинетом из нутра корпуса желтый держатель лампы просто потянув его прямо на себя.
Видим саму лампу и длинные усики намотанные на торцы желтого держателя. Разматываем, вынимаем, ставим новую лампу, заматываем обратно, ставил желтый держатель на место и далее собираем все в обратной последовательности.
Все работает. Экономия 2495 руб. А учитывая, то что я поменял сразу 2 штуки, то сэкономил почти 5000 руб :))) Рад как слон. Можно открывать сервис по замене лампочек рублей так за 500, чтобы составить здоровую конкуренцию официалам 🙂

Какая лампа подойдёт для Логана первого поколения?

Подходящие годы выпуска автомобиля: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

На заводе устанавливают лампы 55/60 H4:

  • 55/60 — это мощность ближнего (55) и дальнего (60) света в ваттах,
  • H4 — тип цоколя.

Одна и та же лампочка используется для ближнего и дальнего света.

Быстрое сравнение: лучшие лампы ближнего и дальнего света для Renaul Logan I

Модель Особенности Рейтинг Ссылка Philips LongLife EcoVision недорогие, увеличенный срок службы ★★★★✩ Купить Philips X-treme Vision ну, очень яркие ★★★★★ Купить Bosch Xenon Blue яркий свет бело-голубого оттенка ★★★★✩ Купить Philips WhiteVision яркий белый свет ★★★★✩ Купить

Philips LongLife EcoVision

Особенности, заявленные производителем:

  • кварцевое стекло высокой прочности,
  • устойчивы к перепадам температуры и вибрации,
  • высокое внутреннее давление обеспечивает более мощный свет,
  • предохраняют фары от вредного ультрафиолетового излучения.

Технические характеристики: — технология — галогеновая, — срок службы — 3000 часов.

Страна производства — Германия.

Что нам больше всего нравится: работать должны гораздо дольше обычных ламп.

Узнать цены и наличие.

Philips X-treme Vision — самые яркие лампочки ближнего света на Logan 1

Особенности, заявленные производителем:

  • до 130 % более яркий белый свет,
  • увеличивают зону освещения перед автомобилем на 45 м,
  • высококачественное кварцевое стекло,
  • запатентованная технология обеспечивает более мощный световой поток.

Один из высочайших показателей яркости и невероятный комфорт в тёмное время суток.

Технические характеристики: — световой поток — 1650 ±15 % и 1000 ±15 % лм, — цветовая температура — 3500 К, — срок службы — 450 часов.

Страна производства — Польша.

Что нам больше всего нравится: белый и очень яркий свет.

Результаты тестов

Хорошая оценка ADAC, итоги:

  • очень хорошее освещение дороги,
  • небольшой срок службы,
  • относительно дорогие (зато каждая лампа проходит контроль на заводе).

Победитель теста Auto Express. По результатам измерений граница яркого светового пятна — в 75 метрах от автомобиля.

Узнать цены и наличие.

Bosch Xenon Blue

Особенности, заявленные производителем:

  • до 50% больше света,
  • бело-голубой оттенок.

Страна производства — Германия, Венгрия.

Что нам больше всего нравится: яркий бело-голубой свет, и это же Бош!

Узнать цены и наличие.

Philips WhiteVision

Особенности, заявленные производителем:

  • видимость лучше на 60%,
  • высококачественное кварцевое стекло,
  • запатентованная технология обеспечивает по-настоящему белый свет и является шедевром эволюции.

Первые лампы с ярким белым светом, разрешенные к использованию на дорогах.

Технические характеристики: — цветовая температура — 3700 К, — срок службы — 450 часов.

Страна производства — Германия.

Что нам больше всего нравится: яркий, очень белый свет.

Узнать цены и наличие.

Какая лампа подойдёт на Логан второго поколения?

Подходящие годы выпуска автомобиля: 2014, 2015, 2016, 2017.

На заводе устанавливают лампы ближнего света 55 H7:

  • 55 — это мощность ближнего света в ваттах,
  • H7 — тип цоколя лампы.

Быстрое сравнение: лучшие лампы ближнего света для Renault Logan II

Модель Особенности Рейтинг Ссылка Philips X-treme Vision ну, очень яркие ★★★★★ Купить Philips LongLife EcoVision недорогие и долговечные ★★★★✩ Купить Bosch Xenon Blue яркий свет бело-голубого оттенка ★★★★✩ Купить

Philips X-treme Vision — самые яркие лампочки ближнего света на Logan 2

Особенности, заявленные производителем:

  • до 130 % более яркий белый свет,
  • увеличивают зону освещения перед автомобилем на 45 м,
  • высококачественное кварцевое стекло,
  • запатентованная технология обеспечивает более мощный световой поток.

Созданы для идеальной видимости и гарантируют непревзойденное качество.

Технические характеристики: — световой поток — 1500 ± 15% лм, — цветовая температура — 3500 К, — срок службы — 450 часов.

Страна производства — Польша.

Что нам больше всего нравится: белый и очень яркий свет.

Хорошая оценка ADAC, итоги:

  • очень хорошее освещение дороги,
  • небольшой срок службы,
  • относительно дорогие (зато каждая лампа проходит контроль на заводе).

Победитель теста Auto Express. По результатам измерений граница яркого светового пятна — в 75 метрах от автомобиля.

Узнать цены и наличие.

Philips LongLife EcoVision — долговечные лампы на второй Логан

Особенности, заявленные производителем:

  • кварцевое стекло высокой прочности,
  • устойчивы к перепадам температуры и вибрации,
  • высокое внутреннее давление обеспечивает более мощный свет,
  • предохраняют фары от вредного ультрафиолетового излучения.

Технические характеристики: — технология — галогеновая, — световой поток — 1500 ± 10% лм, — срок службы — 1500 часов.

Страна производства — Польша.

Что нам больше всего нравится: работать должны гораздо дольше обычных ламп.

Узнать цены и наличие.

Особенности, заявленные производителем:

  • до 50% больше света,
  • бело-голубой оттенок.

Страна производства — Германия, Венгрия.

Что нам больше всего нравится: яркий бело-голубой свет, и это же Бош!

Узнать цены и наличие.

Лампы дальнего света Логана второго поколения

Подходящие годы выпуска автомобиля: 2014, 2015, 2016, 2017.

На заводе устанавливают лампы дальнего света 55 H1:

  • 55 — это мощность ближнего света в ваттах,
  • H1 — тип цоколя лампы.

Быстрое сравнение: лучшие лампы дальнего света для Логана 2

Модель Особенности Рейтинг Ссылка Bosch Gigalight очень яркий белый свет ★★★★★ Купить Philips Vision оптимальное отношение цена—качество ★★★★★ Купить Philips LongLife EcoVision недорогие и долговечные ★★★★✩ Купить

Bosch Gigalight

Особенности, заявленные производителем:

  • до 120% больше света,
  • чрезвычайно белый свет.

Страна производства — Венгрия.

Что нам больше всего нравится: яркий белый свет, и это же Бош!

Узнать цены и наличие.

Philips Vision

Особенности, заявленные производителем:

  • видимость на 30% лучше по сравнению со стандартными лампами,
  • сделаны из высококачественного кварцевого стекла,
  • высокий уровень водонепроницаемости,
  • предохраняют фары от вредного ультрафиолетового излучения.

Безопасность и уверенность на дороге.

Технические характеристики: — световой поток — 1690 +5% -7% лм, — мощность — 55 Вт, — срок службы — 400 часов.

Страна производства — Германия.

Что нам больше всего нравится: больше света, чем у штатных ламп.

Узнать цены и наличие.

Особенности, заявленные производителем:

  • кварцевое стекло высокой прочности,
  • устойчивы к перепадам температуры и вибрации,
  • высокое внутреннее давление обеспечивает более мощный свет,
  • предохраняют фары от вредного ультрафиолетового излучения.

Технические характеристики: — технология — галогеновая, — световой поток — 1550 ± 15% лм, — срок службы — 1500 часов.

Страна производства — Польша.

Что нам больше всего нравится: работать должны гораздо дольше обычных ламп.

Узнать цены и наличие.

Mitsubishi Lancer 135 арабских скакунов ›
Бортжурнал ›
Замена ламп подсветки кнопок на готовые светодидоные (LED) автолампы (возможно уникальные 😉 Часть 1. Подсветка кнопок корректора и регулятора

Когда в течение последнего года последовательно перегорели все лампочки в конках:

аварийка
регулятор яркости
корректора фар
ПТФ передняя ПТФ задняя
2 лампы попогрейки

Задумался о их замене.

Первое, что пришло в голову это пойти и купить такие же лампы накаливания
вот такие. обошлась мне рублей в 10.

Ну купил я, разобрал, поставил, через месяц перегорела.

Начал разбираться почему.

Оказывается, что специально автоламп таких нет, а это часто коммутаторные лампы из радиоэлектроники, которые жутко не любят вибрации…(((.

Начал искать готовые светодиодные лампы в потсветку кнопок и не нашёл.

В приборку нашёл, а в кнопки нет.

Поставил задачу:

1. Ничего паять в патроне или в кнопках не пришлось, а просто вставил лампу и забыл на пару лет.

2.Светить должна туда куда я захочу (должна иметь направленный свет и при необходимости в патроне поворачиваться)

3.Быть максимально долгвечной

4.А если захочится сменить свет, просто достал одну лампу свтавил другую и всё, а не сутки с паяльником одно выпаивать, другое впаивать… Хочу просто надежно, и способность к быстрой замене.

Начались поиски самых дешевых вариантов сделать светодиодные.

Первая мысль, что надо взять светодиод обычный с линзой, его заматировать и вставить.

Примерна вот такая картина получится

Ничего хорошего в этой конструкции не вижу, заколебался ее вставлять в патрон. Всё жетское, светит только вверх, недостаточно ярко значит получаетсяю Хотя свет приятно белый. Значит есть смысл стараться дальше.

А после того как заменил лампы в отопители (описание )

Решил их и засунуть в подсветку кнопок, но нифига не получилось… они слишком большие

(у меня ушел месяц, чтобы сделать по-настоящему качественную лампу, за которую я бы поручился! но об этом ниже) Месяц!)

Чтобы пост не превращать в сочинение в нескольких томах, я просто скажу как я делать не стал!

Мне понадобился месяц на пробы по созданию макетов, минимизации размеров, уничтожить вероятность плохих контактов или возможности КЗ, и вроде у меня получилось…

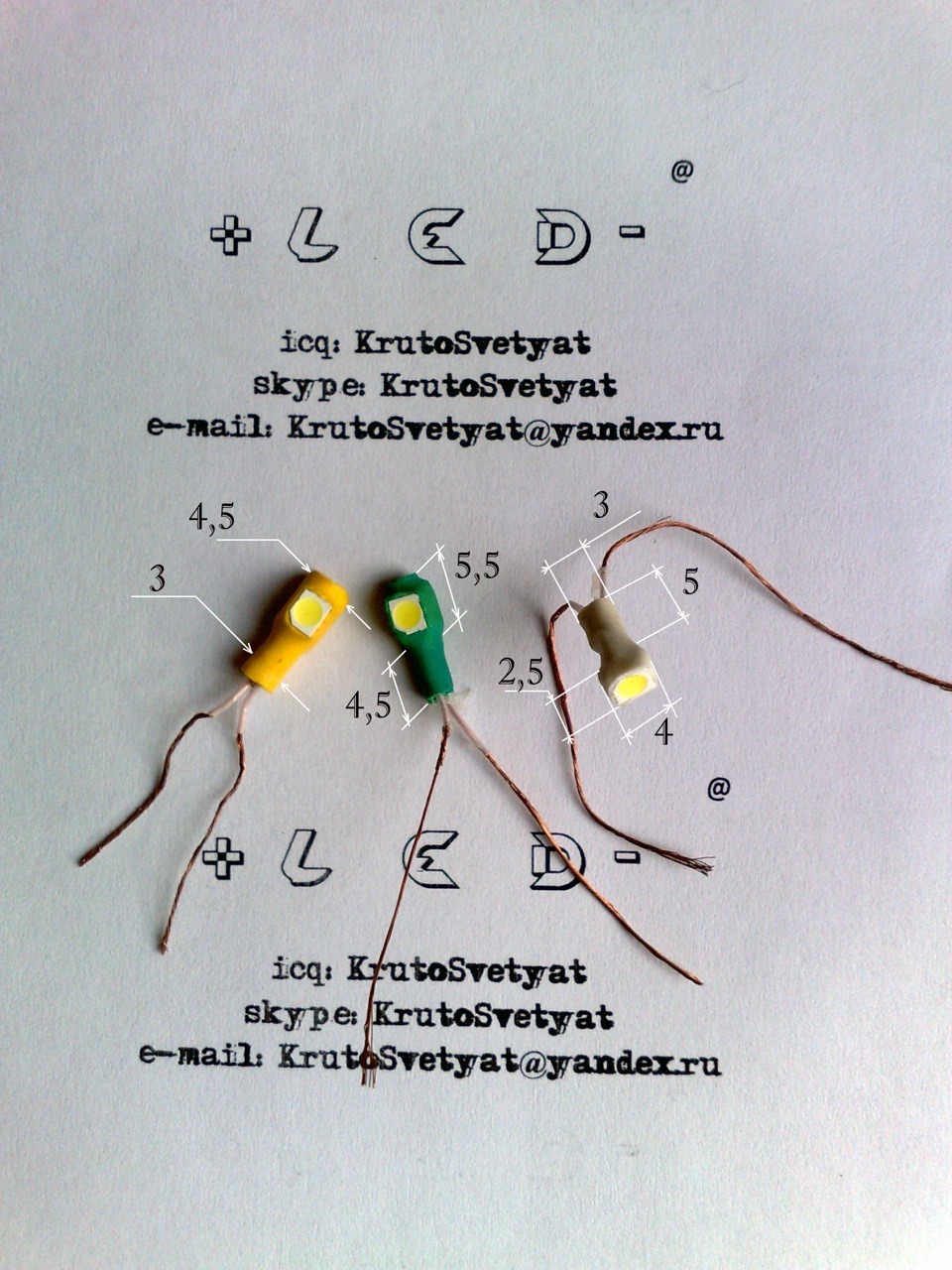

Использовать в качестве готовых светодиодных ламп буду вот такие (подробное описание, характеристики и сравнение ).

Их яркости при моем освещении отопителя достаточно.

Но тем кто хочет ярче, или в подсветке приборки или отопителя используется лента, то предлагаю познакомиться вот с такими лампами (описание )

Теперь и процедура замены.

Она проста.

Достаем перчаточный ящик, просто потянув прямо и чуть вверх на себя.

Теперь подлезая руком со внутреннес стороны блока слегка выдавливаем его

Повернув отверткой лампу на четверть оборота извлеките ее.

Будет такая картина

это кнопка корректора фар

это

Патрон лампы из корректора фар может Вас удивит.
Вот он.

Посмотреть как в итоге светят эти лампы у меня в подсветки кнопок и сравнить со штатными лампами накаливания можно

А сравнительные фотографии таких ламп со светодиодами 3528 и 5050 можно посмотреть в конце ЭТОЙ статьи

Надеюсь хоть кому-то помогу…

Меняем лампочки на Рено Логан.

Замена лампы ближнего света на Рено Логан происходит довольно просто, основное что нужно знать для этого – тип лампы. Для ближнего света устанавливается лампа H4. Преимущество такой детали – в многофункциональности и простоте замены. Причина в том, что она имеет две нити накаливания, что позволяет использовать ее как для ближнего так и для дальнего света. При этом, риск того, что она перегорит немного выше, да и стоимость детали довольно высока, по сравнению с раздельными H1 и H7.

После того, как определились с типом, необходимо поподробнее узнать про производителя. На данный момент можно отдать предпочтение одному из 3 брендов: Philips, Osram или Narva. Все они высокого качества, но при этом и существенно дороже конкурентов. Но при этом можно быть уверенным в качестве и долгом сроке службы изделий. Единственное, что следует учитывать, что лампы данных производителей имеют разные серии, каждая из которых обещает определенную функциональность. Например: долгий срок службы, супер яркий свет и прочее. Но стоит помнить, что ради долгого срока службы будет установлена более прочная и толстая нить накаливания, которая выдержит любую вибрацию и тряску, перегорит не так быстро, но при этом будет излучать менее яркий свет, что может доставлять некоторые неудобства при передвижении ночью. Особенно не подойдет такой тип ламп тем, у кого поверхность фар не идеальная, имеет мелкие сколы и царапины, и пучок света будет рассеиваться неправильно. При выборе более ярких, возможен перегрев отражателя и повреждение элементов конструкции. Так же, такие лампы быстрее выходят из строя, а учитывая их высокую стоимость это может стать проблемой.

Замена лампы.

Перед тем как поменять лампочку рекомендуется отключить аккумулятор, чтобы во время работы не замкнуть проводку. Если по каким-то причинам это сделать не удается, следует проследить за тем, чтобы двигатель был остановлен и фары были отключены.

По возможности лучше совсем снять батарею, чтобы освободить больше места и замена прошла быстрее и проще. После этого нужно осмотреть блок-фару с внутренней стороны и найти защитную крышку. Снимается она довольно просто. Нужно нажать на фиксатор и потянуть ее на себя.

Под ней расположен резиновый уплотнитель и колодка с проводами. Колодка ничем не фиксируется, чтобы ее снять нужно лишь взять за пластиковую часть и посильнее потянуть, затем извлечь уплотнительный чехол.

Деталь закреплена пружинным фиксатором. Чтобы извлечь ее нужно нажать на фиксатор и сдвинуть его немного в сторону, чтобы вытащить из зацепа.

Нужно вытащить старую лампу. Новую нужно устанавливать осторожно, держа только за цоколь и не прикасаясь к стеклянной колбе, чтобы не оставить потожировые следы. Затем производиться сборка в обратной последовательности.
