Замена ГРМ лансер 9

Процедура замены

Замена ремня ГРМ Мицубиси Лансер 9 – непростая процедура, нуждающаяся в частичной разборке мотора и определённых условий. При этом необходимо наличие гаража, специализированного инструмента и классифицированного подбора заменяемых запчастей.

Поэтому надёжнее обратиться к специалистам, на станцию технического обслуживания, где всё для этого приспособлено. Однако поменять привод ГРМ на Лансер 9 допускается и самостоятельно, нужно для этого лишь иметь элементарные навыки в обслуживании и ремонте машины.

Алгоритм действий

  • Поддомкратить автомобиль с правой стороны, затем снять переднее колесо и подкрылок.
  • Укрепить машину для устойчивости, подложив под неё дополнительную опору.
  • Вначале у двигателя необходимо снять привод гидроусилителя руля (ГУР).
  • Снять привод генератора и помпы.
  • Демонтировать шкив коленвала, предварительно открутить болт.

Внимание! Для того чтобы сорвать крепёж шкива, рекомендуется установить на головку болта торцовый ключ с длинным рычагом и посредством кратковременного включения стартера, сдвинуть его с места.

  • Снять верхнюю и нижнюю крышку ГРМ, перед этим пометив их, чтобы потом не спутать.

Снимаем верхнуюю защитную крышку

  • Поставить метки на распредвал и коленвалах. Осторожно пассатижами удалить пружину натяжного ролика с последующим его снятием.
  • Вывернуть крепёж от помпы ГУР и опоры мотора. Демонтировать основание подвески.
  • Заменить привод ГРМ. Одевать новый ремень так, чтобы поверхность, противоположная ролику, была в натянутом состоянии.

Сборку двигателя на Лансер 9 производить в обратном порядке.

Установочные метки

При разборке и сборке мотора на Лансер 9 особое внимание нужно уделить узлам кривошипно-шатунного механизма (КШМ) и ГРМ, так как они взаимосвязаны между собой. Перед тем как разъединить данные механизмы, нужно предварительно выставить метки на соответствующих валах этих устройств.

Для выставления меток проворачивают коленвал.

Для двигателя SOHC

Метка распредвала должна быть совмещена с меткой на головке блока цилиндров.

Установочная метка SOHC

Метка коленвала должна быть установлена с меткой на блоке цилиндров на обоих типах двигателя. Чтобы увидеть данную метку необходимо снять шкив привода генератора и насоса гидроусилителя.

Метка коленвала для всех типов двигателя

Для двигателя DOHC

Необходимо чтобы две метки распредвала встала напротив прорезей на задней крышке ГРМ. Метку коленвала необходимо установить аналогично метки двигателя SOHC.

Установочные метки DOHC

Дополнительный способ проверки

Существует еще один способ убедиться, что поршень первого цилиндра находится в ВМТ.

Для этого нужно:

  1. Вывернуть свечу в первом цилиндре.
  2. Выставить поршень в ВМТ. Для этого в отверстие цилиндра с лёгким натягом установить пробку, затем включить 5-ю передачу и поставить колесо на место. Плавно поворачивать его по часовой стрелке. Как только пробка вылетит, значит пошёл процесс сжатия и поршень находится в верхнем положении.
  3. Установить метку по шкиву коленвала.
  4. После этого выставить по метке распредвал.

Внимание! Разъединённые распределительный и коленчатый валы нельзя проворачивать, во избежание нарушения слаженной работы устройств КШМ и ГРМ.

Перед снятием натяжного ролика рекомендуется зафиксировать между собой вышеупомянутые валы. Для этого можно шестерни связать между собой проволокой или стянуть хомутами и прикрепить к крепёжному болту шкива.

При сборке двигателя на Лансер 9 особое внимание нужно обращать на метки, следовательно, правильнее сначала будет установить натяжной ролик, ремень и только после этого проворачивать натяжитель. При внимательном отношении к такой процедуре, метки ГРМ Лансер 9 должны совпасть с выступающими отметками на корпусе мотора.

Чтобы удостовериться в этом, нужно вновь установить поршень первого цилиндра в ВМТ, а затем проверять совмещение меток. Для этого надо поставить колесо на ступицу и, поворачивая его, совершить два оборота коленчатого вала. Метки должны совпасть.

Натяжение ремня ГРМ

Во время сборки двигателя Мицубиси Лансер 9, перед тем как устанавливать верхнюю крышку привода ГРМ, нужно произвести натяжку привода.

Для этого необходимо:

  1. Провернуть коленчатый вал на один или два оборота по часовой стрелке и установить поршень первого цилиндра в ВМТ.
  2. Снять крышку с технологического отверстия.
  3. Убедиться, что крепление натяжного ролика ослаблено, следовательно, он под действием пружины натягивает ремень.
  4. Проверить зазор между приводом ГРМ и крышкой. Номинальное значение должно составлять 31–34 мм.
  5. Затянуть крепёжный болт ролика.
  6. Установить крышку технологического отверстия.
  7. Поставить верхнюю крышку привода ГРМ.

После замены привода и натяжения ремня завести машину и проверить работу двигателя.

Ababukarov ›
Блог ›
Замена ремня ГРМ Mitsubishi Lancer 9 1.6

Ремень ГРМ необходимо менять через каждые 90000 км. Также рекомендуется заменить ремень ГРМ, если при осмотре будут обнаружены:

Следы масла на любой поверхности ремня. Обязательно замените такой ремень, так как масло быстро разрушает резину. Причина попадания масла – обычно это нарушение герметичности сальников коленчатого и распределительного валов.
Следы износа зубчатой поверхности.

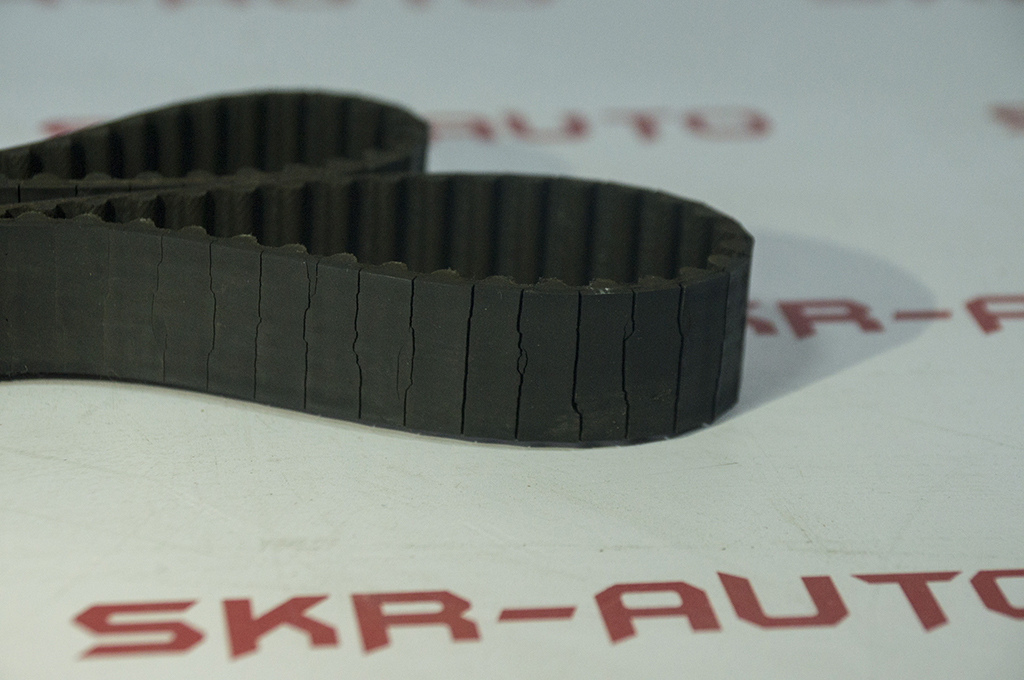

Трещины, складки, углубления или выпуклости на наружной поверхности ремня.
Разлохмачивание или расслоение на торцевых поверхностях ремня.

Для замены ремня ГРМ Вам потребуются: торцовые головки на 10, на 12, на 19. Ключ на 12 и пассатижи.

Каталожные номера ремня ГРМ:

Mitsubishi MD342154 – ремень ГРМ, оригинал
Mitsubishi 1145A051 – ремень ГРМ, оригинал
Gates 5535XS – ремень ГРМ, аналог
Contitech CT1008 – ремень ГРМ, аналог (применяется раллистами на Эво, не уступает оригиналу и во многом превосходит по прочности)
SUN A343YU100 – ремент ГРМ, аналог (SUN-официальный упаковщик оригинала японского завода UNITTA принадлежащего Gates’у)
Каталожные номера ролика натяжителя:

Mitsubishi MD356509 – ролик натяжителя ремня ГРМ, оригинал
NTN JPU57-008A-4 – ролик натяжителя ремня ГРМ, аналог (NTN стоит с завода в оригинале). Если заказываете этот ролик, приезжает все-равно NEP57008A6. На ярлыке фигурируют оба артикула, и старый, и новый.
NTN NEP57008A6 – ролик натяжителя ремня ГРМ, аналог (NTN стоит с завода в оригинале)
Mitsubishi не производит ни ремень, ни ролик. Поэтому нет смысла покупать оригинальный ремень с роликом под лейблом Mitsubishi, в коробке все равно будут родные заменители: SUN A343YU100 и NTN JPU57-008A-4.

Если по счету у вас вторая замена ремня ГРМ, можно заменить:

Замена сальника распределительного вала
Замена сальника коленвала
Замена помпы (водяного насоса)
Каталожные номера ремней генератора и гидроусилителя:

Mitsubishi MD375935 – ремень гидроусилителя, оригинал
Gates 5PK1063 – ремень гидроусилителя, аналог
MITSUBOSHI 5PK1065 – ремень гидроусилителя, аналог
Mitsubishi MN183019 – Ремень генератора, оригинал
Gates 5PK903 – ремень поликлиновый генератора, аналог
MITSUBOSHI 5PK905 – ремень поликлиновый генератора, аналог
Приступим к замене ремня ГРМ на Mitsubishi Lancer IX 1.6 (4G18).

1. Можно обойтись без ямы, для этого достаточно поднять машину домкратом и снять правое переднее колесо, не забыв при этом подложить под лонжерон доски:

2. Ослабляем болты на генераторе и компрессоре гидроусилителя, затем снимаем ремни. Если Вы не собираетесь менять ремни навесного оборудования, то желательно запомнить в какую сторону вращались ремни, чтобы потом не допустить вращения ремня в обратную сторону. Конечно, может быть это излишняя осторожность, но лучше сделать это так.

3. Необходимо открутить крепления защитного кожуха и вытащить пистоны:

4. После этого нам открылся вид на шкив коленвала. Открутить его иногда бывает большой проблемой:

5. Выкручиваем болт, который крепит шкив на коленвале. В книге от третьего рима советуют взять старый ремень генератора, зажать его плоскогубцами и открутить! Но так скорее всего не получится…

Если машина стоит на яме или подъемнике, можно попробовать открутить болт следующим образом:

Включаем пятую передачу
Помощник сидит за рулем и жмет на тормоз
Другой человек в это время откручивает болт
Однако у меня так сделать не получилось, не было крепкого воротка. Поэтому решил попросить помощи у стартера. Для этого нужно:

Отключить катушки зажигания
Отключить питание с форсунок, хотя можно и не отключать, поскольку за малую долю секунды залить все равно не успеет.
Одеваем головку на болт, упираем вороток в землю или в рычаг
Начинаем короткими стартами мучить стартер, менее одной секунды. У меня сорвался болт с первого раза.
На приведенной ниже фотографии вороток упирается в рычаг. Движение шкива коленвала происходит по часовой стрелке, следовательно, болт в это время будет откручиваться.
Замена ремня ГРМ Lancer 9 1.6

6. Шкив коленвала наконец-то откручен:

7. Если Вы дошли до этого шага, то можно считать, что больше половины сложного пути пройдено. Теперь можно снять верхний защитный кожух ремня ГРМ. Для этого откручиваем 3 болта ключом на 10:

8. Снимаем шкив с помпы (водяного насоса), клиним его отверткой и откручиваем 4 болта. Для этой цели лучше использовать головку на 10.

9. Снимаем нижний защитный кожух ремня ГРМ:

10. Теперь необходимо выставить метки на коленвале и распредвале. Для этого ставим машину на 5 передачу, затем накидываем колесо и вращаем его по часовой стрелке. Метка на распределительном вале должна совпасть с меткой на блоке двигателя:

11. Когда метка совпала на распредвале, должна была совпасть и метка на коленчатом вале:
Замена ремня ГРМ Lancer 9 1.6

12. Отгибаем плоскогубцами пружину – натяжитель ролика и снимаем её. Выкручиваем болт крепления ролика:

13. …и снимаем его:

14. Снимаем опору двигателя, при этом не забывая подпереть двигатель:

15. Откручиваем болт, который соединяет место крепления опоры и компрессор гидроусилителя. Теперь снятию ремня ГРМ ничего не мешает:

Внимание: после снятия ремня ГРМ, категорически запрещается проворачивать коленчатый и распределительный валы!

16. Теперь необходимо поставить закрутить на место новый ролик, пружину при этом не устанавливаем:

17. Одеваем на место новый ремень ГРМ. Старайтесь одевать ремень таким образом, чтобы противоположная сторона ролику была как можно туже натянута:

18. Одеваем на место пружину, затем натяжение ремня должно выставиться автоматически прижимной силой пружины. После этого затягиваем центральный болт ролика:

19. Собираем все в обратной последовательности.

Если честно думал не получится, а оказалось все легко, главное делать все по пунктам и все получится.

Для проведения замены ремня ГРМ на Лансер 9 1,6 необходимо:

__________________________________________________________________________________________________________________________
Последствия использования ремня ГРМ больлее срока его службы.
Самая распространенная неисправность ременного привода ГРМ – обрыв ремня. Если это произошло, коленчатый вал продолжает вращение, а распределительный вал останавливается. Поршни, жестко сцепленные с коленвалом, продолжают двигаться вверх и вниз, а клапана остаются в тех же положениях, и некоторые из них могут оказаться открытыми. Доходя до верхней мертвой точки, цилиндры ударяют по тарелкам открытых клапанов, деформируя их и сгибая штоки.
Чтобы избежать подобных поломок, ремень привода ГРМ необходимо менять в соответствии с рекомендациями производителя. Обычный срок службы приводного ремня составляет 60-80 000 км.
Как определить износ ремня ГРМ.
1. Изношенный ремень ГРМ может начать «лохматиться».

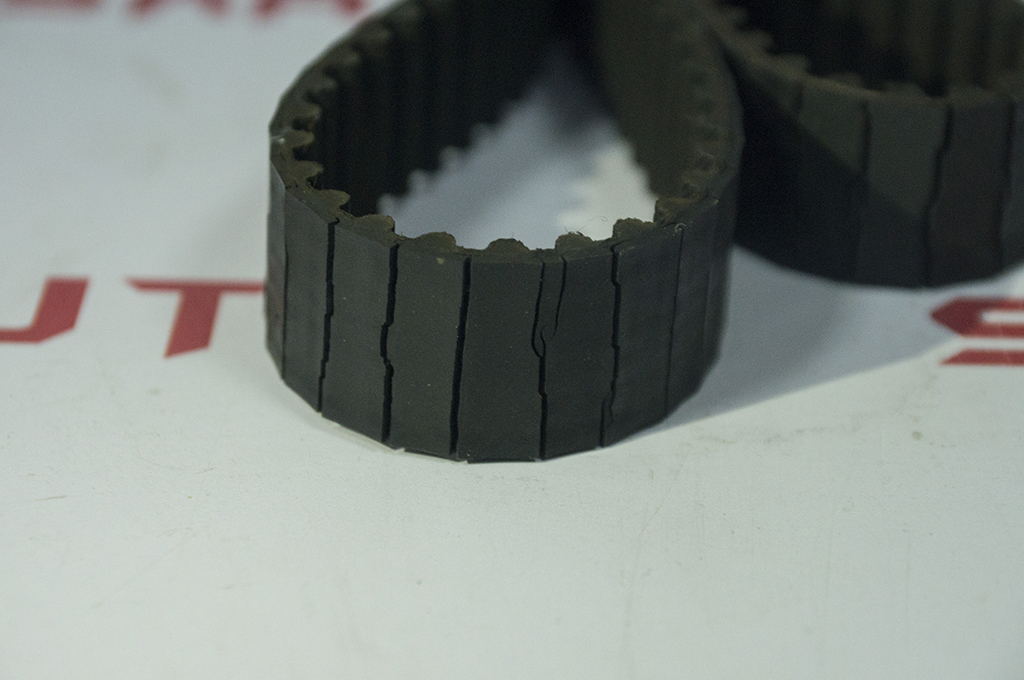

2. На изношенном ремне ГРМ могут появляться микротрещины

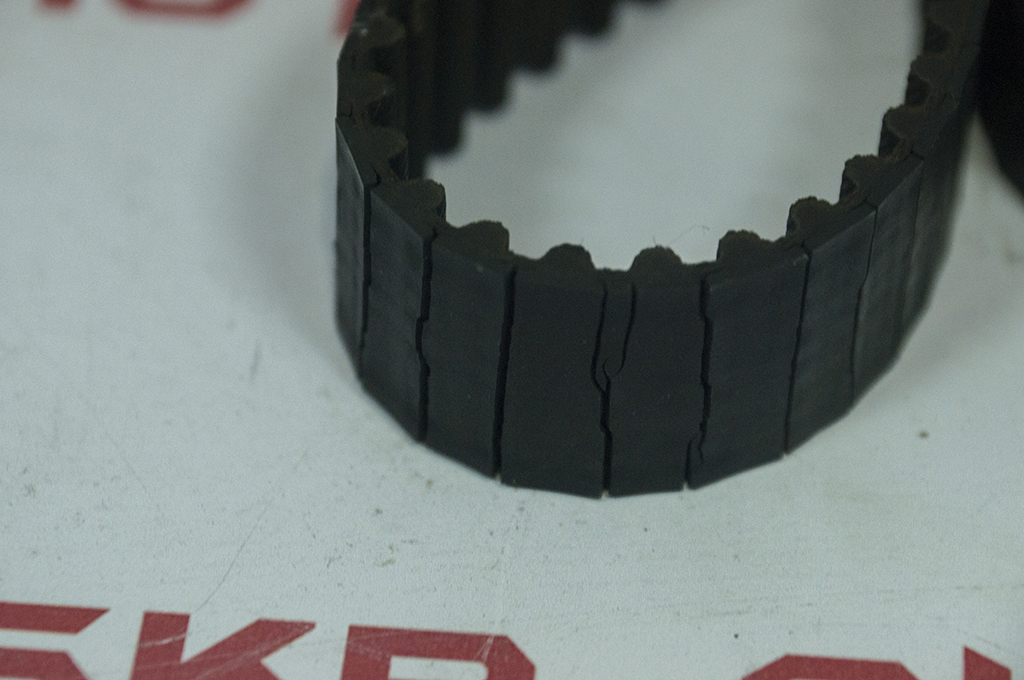

Как правило, основные следы износа видны с внутренней, зубчатой стороны ремня. Поэтому определить его износ не всегда просто. Ускоряет износ ремня плохие дорожные условия и грязь. Именно поэтому важно следить за целостностью защитного кожуха ремня ГРМ. Косвенным признаком износа ремня ГРМ может служить степень износа приводного ремня. Как правило, ремень ГРМ и приводной ремень имеют схожие ресурсы и изнашиваются примерно одинаково. Поэтому если приводной ремень сильно изношен, следует задуматься о замене ремня ГРМ. Ролики и натяжитель ремня меняются «по ситуации»: необходимо проверить их на наличие шумов и люфта. Многие предпочитают вместе с ремнем менять также и все ролики, так как заклинивание любого из роликов неизбежно приведет к повреждению ремня и, возможно, двигателя.
Ролик натяжителя ремня ГРМ Mitsubishi

Ремень ГРМ необходимо менять не реже, чем предписано сервисным регламентом автомобиля. Однако большинство сервисов рекомендуют не дожидаться максимально допустимого пробега и менять ремень заранее. Так вероятность разрыва ремня ГРМ намного ниже.

Что еще можно поменять совместно с приводом ГРМ

В процессе замене ремня ГРМ на Mitsubishi Lancer 9 1,6 появляется доступ к ряду иных расходников и узлов, что позволяет одновременно поменять и их, а не разделять работы на два отдельных этапа.

Так, выполняя обслуживание привода ГРМ, одновременно можно заменить:

  • помпу системы охлаждения;
  • приводные ремни навесного оборудования двигателя (генератора, ГУР);
  • сальники коленчатого и распределительного валов;
  • датчик коленвала (при необходимости).

Но указанные элементы можно заменять каждый второй раз при замене ремня ГРМ. То есть, один раз устанавливаем только новые ремень ГРМ и ролик, а при следующей замене уже ставим и указанные выше запчасти, а это каждые 140 – 180 тыс. км. пробега.

Ситуация с подбором ремней навесного оборудования та же, что и с приводом ГРМ – есть как оригинальные расходники, так и их аналоги.

Оригинальные расходники следует искать по таким индексам – Mitsubishi MD375935 (ГУР) и MN183019 (генератор).

Что касается аналогов, то для замены можно приобрести ремни двух компаний – Mitsuboshi (5PK1065 – ГУР, 5PK905 – генератор), тут не опечатка, и Gates (5PK1063 – гидроусилитель, 5PK903 – генератор).

Технология проведения работ

Алгоритм действий:

  • Снимаем приводной ремень ГУР. Для этого послабляем 3 болта крепления (добраться к двум из них можно через технологические отверстия в шкиве), а после выкручиваем регулировочный болт, после чего насос ГУР сместиться, что позволит снять ремень;
  • Выдомкрачиваем передок авто с правой стороны (по ходу движения), снимаем колесо;
  • Снимаем защитную крышку на подкрылке, чтобы получить доступ к шкиву коленвала;
  • Демонтируем привод генератора. Послабляем болт крепления узла к двигателю (находится в нижней части генератора), и фиксатор регулировочного болта. После немного выкручиваем регулировочный болт и выводим из скобы. Подаем в сторону мотора генератор и скидываем ремень;
  • Выкручиваем болт крепления шкива к помпе и снимаем его;
  • Демонтируем шкив коленчатого вала. Для этого просим помощника включить на КПП 5-ю передачу и зажать педаль тормоза, таким образом застопорив двигатель, что позволит сорвать болт крепления шкива;
  • Выкручиваем 3 крепежных болта верхней защитной крышки привода ГРМ и снимаем ее;
  • Демонтируем нижнюю крышку привода ГРМ, открутив 5 ее крепежей;
  • Выставляем метки на КШМ и ГРМ. Для этого включаем на КПП 5-ю скорость, надеваем на ступицу колесо, и проворачивая его, совмещаем метки со специальными наплывами на двигателе. Удостоверяемся, что метки на колен и распред валах совпали с наплывами;
  • Пассатижами выводим конец натяжной пружины ролика из паза и снимаем ее. Выкручиваем болт крепления ролика и демонтируем его. После этого проворачивать валы КШМ и ГРМ категорически запрещено, чтобы не сместить метки;
  • Под силовой агрегат устанавливаем упор (деревянный брус подходящей высоты);
  • Откручиваем крепление опоры мотора (подушки). Причем следует выкручивать ее крепежи как к кузову, так и двигателю. Снимаем опору;
  • Выкручиваем болты перемычки, установленной между посадочной площадкой опоры двигателя и насосом ГУР. Не забудьте контакты смазать графитной смазкой;
  • Снимаем ремень ГРМ;
  • Устанавливаем новый ролик и фиксируем болтом;
  • Надеваем новый ремень, правильно заведя его за ролик;
  • Устанавливаем натяжную пружину.

После этого проверяем правильность совпадения меток. Для этого после установки нового ремня и его натяжки роликом, снова включаем 5-ю передачу и ставим колесо.

Проворачивая колесо, делаем два оборота коленчатого вала, устанавливаем его по метке и смотрим, совпала ли она с наплывом на распределительном валу.

Можно, выключив передачу, проворачивать ключом.

Если расположение меток не нарушено, собираем силовой агрегат в обратной последовательности. Для удобства и правильности сборки желательно в процессе разборки некоторые элементы и детали помечать маркером или мелком.

Альтернативный метод откручивания шкива коленчатого вала

Один из самых сложных моментов при разборке двигателя – выкручивание крепежа шкива коленчатого вала. Этот болт нередко «прикипает» и сорвать его с места затруднительно, и сделать это путем блокировки двигателя коробкой и тормозами удается не всегда.

В качестве альтернативы указанного метода срыва болта можно использовать стартер (хотя не желательно).

Технология его выполнения такова:

  • Отсоединяем провода от катушек зажигания и форсунок (чтобы в процессе откручивания болта не произошел запуск двигателя);
  • На болт надеваем длинный ключ и проворачивая коленвал, подводим ключ так, чтобы он упирался в рычаги подвески или землю;
  • Садимся в авто и кратковременно (не более 1 секунды) включаем в работу стартер;
  • После каждого включения проверяем, удалось ли сорвать болт.

Мощности стартера при хорошо заряженном АКБ вполне достаточно, чтобы сорвать болт шкива. Но этот метод следует использовать только в крайнем случае, если другие способы результата не принесли.
