Как отрегулировать кулису на ВАЗ 2114?

Оглавление

Содержание

Зачем менять кулису

Существуют ситуации, когда приходится вмешиваться в механизм переключения скоростей из-за выхода из строя какого-либо узла. Но бывают случаи, когда требуется крайняя мера – замена кулисы ВАЗ-2109, 2114.

В этих случаях требуется замена:

  1. Появилась течь масла вследствие повреждения сальника. Можно произвести замену только сальника.
  2. Полный выход из строя кулисы.
  3. Вы осознали преимущества короткоходной конструкции и у вас имеются средства на подобного рода тюнинг.

Симптомы выхода из строя механизма переключения скоростей:

  1. Увеличение люфта рычага КПП. Обратите внимание на то, что причиной такого поведения может быть и разболтавшийся кардан. Иногда выкручивается болт его крепления, поэтому для уменьшения люфта достаточно его затянуть, а предварительно следует нанести каплю фиксатора резьбы.
  2. Сложно включить передачи. Иногда слышны посторонние звуки.
  3. Переключение передач невозможно.
  4. Несоответствие положения рычага и включенной скорости. Например, пропадает задняя, на ее месте находится первая.

Если появился небольшой люфт, желательно провести диагностику и выявить поломку узла. Ремонт сделать незамедлительно, иначе в самый неподходящий момент пропадет одна или несколько скоростей.

Самостоятельная регулировка кулисы на ВАЗ 2110. Регулировка кулисы КПП своими руками

Кулиса коробки передач, как и все в автомобиле требует ухода и своевременной регулировки. Разрегулировавшаяся кулиса КПП может стать причиной неприятных ощущений во время движения. Например, может возникнуть дребезг ручки передач, включение скоростей может стать неточным, скорости могут «выбивать» время от времени, а сам рычаг может начать «люфтить».

Чтобы избавиться от всего этого, необходимо произвести несложную процедуру регулировки кулисы КПП, тем более, что регулировка кулисы отнимет у вас не более получаса времени.

Кулиса коробки переключения передач необходима для того чтобы не допустить произвольное включение скоростей из-за одновременного передвижения ползунов. Нередко от некорректно отрегулированной кулисы страдает вся трансмиссия, в результате вам грозит неисправность всей КПП. В наших предыдущих статьях мы уже неоднократно говорили об этой детали, например, в статье: О том как установить короткоходную кулису на Лада Приора. а также в статье: Установка короткоходной кулисы на ВАЗ 2109. Кроме того, вопрос включения передач и КПП затронут в этой статье .

Регулировка кулисы КПП предусматривает наличие помощника, в таком случае результат, да и сама работа, будут более качественными. Регулировать кулису модно несколькими способами, ниже мы расскажем о каждом из них более подробно.

Как отрегулировать кулису на ВАЗ 2110 своими руками

Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:

  1. Загоните авто на яму.
  2. Затяните ручник и установите противооткатные упоры.

Способ №1 — регулировка кулисы по задней скорости.

  1. Ослабьте хомут.
  2. Включите заднюю скорость и расположите рычаг так как вы хотели бы его видеть в этом положении.
  3. Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.

Способ №2 — регулировка кулисы по первой скорости.

Этот метод используют, как правило, тогда, когда первый способ не дал результата.

  1. Включите первую скорость.
  2. Ослабьте хомут кулисы.
  3. Проворачивайте привод кулисы против часовой стрелки до тех пор, пока рычаг КПП не начнет упираться в пластиковый стопор задней скорости.
  4. Затяните хомут, и проверьте как все работает.

Способ №3 — регулировка кулисы на «нейтралке».

Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.

Чтобы отрегулировать нейтральное положение рычага переключения передач, необходимо точно рассчитать глубину выноса кулисы вашей КПП на кардан автомобиля ВАЗ 2110. Иногда подобные манипуляции заканчиваются появлением раздражающего дребезга рычага.

Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

Будем благодарны, если Вы поделитесь этой статьей в соц. сетях

Иногда возникают такие случаи, когда вдруг пропала пятая, не включается задняя или вместо первой включается задняя передача. Не спешите снимать коробку, просто постарайтесь отрегулировать втулку на пятке КПП.
Регулировка кулисы ВАЗ 2110 (или ВАЗ 2112) — довольно непростое занятие, как может показаться на первый взгляд. Но это лишь на первый взгляд. Пропала как-то на десятке задняя передача, и я подумал, что теперь придется менять коробку. Решил посмотреть в Интернете с надеждой, что может не все так плохо, залез на пару-тройку автофорумов, решил проверить подушку коробки передач и втулку на пятке. Начал с менее трудного. Чтобы проверить подушку, взял домкрат и приподнял коробку, пробую — все работает. Купил новую подушку, поменял, а скорость снова не включается. И здесь началось… с ямы в автосалон, с автосалона в яму, пытаясь заново настроить втулку на пятке и так на протяжении часа, когда все не надоело, присел передохнуть и хорошенько подумать, как отрегулировать кулису на ВАЗ 2110 (или ВАЗ 2112). Во время перекура пришла одна светлая мысль, которая в итоге помогла мне приручить этот агрегат.

Лада 2114 «Salavat Motorsport» › Бортжурнал › Установка короткоходной кулисы, карданчика «Калина», ручки КПП.

Всем Привет и доброго времени суток!

В прошлой записи я писал БЖ о покупке комплекта: Короткоходная кулиса КПП ВАЗ 2113-2115, карданчик «Калина», пыльник карданчика, рукоятка КПП. Ознакомится с комплектом и описанием можете пройдя по ссылке: www.drive2.ru/l/3748560/

В этой записи расскажу про установку.

Установка и снятие.

1.Снимаем рукоятку кпп с чехлом. Рукоятка тянем вверх и она снимается с кулисы, вместе с ним снимится и чехол.

Снимаем рукоятку кпп с чехлом.

2. Снимаем тоннель нижнею, откручиваем два самореза сзади и впереди.
Инструмент-отвертка крестообразная.

3. Откручиваем 5 болтов держащих платформу кулисы.

Откручиваем 5 болтов держащих платформу кулисы.

Откручиваем 5 болтов держащих платформу кулисы.

4.Снизу откручиваем хомут кулисы. Откручиваем кулису от карданчика, двумя ключами на 13, стягиваем ее с него, далее стягиваем пыльник с карданчика.

Снизу откручиваем хомут кулисы.

5. Стягтваем пыльник карданчика и откручиваем болт карданчика, и снимаем карданчик.

Откручиваем болт карданчика, и снимаем карданчик.

На фото видно пыльник карданчика под замену.

6.При снятие кулисы обнаружил что, пыльник кулисы порван.

При снятие кулисы обнаружил что, пыльник кулисы порван.

7.Так же обнаружил течь сальника КПП, маслянные пятна на КПП.

Так же обнаружил течь сальника КПП, маслянные пятна на КПП.

Сальник не менял, впереди переборка КПП, там все в сборе поменяю!

8.Приобрел пыльник кулисы производство «Балаково» цена 250 рублей.

Приобрел пыльник кулисы производство

9.Разбираем рычаг старой кулисы и вытаскиваем её через низ вместе с пластмассовой втулкой на яблоке, снимаем эту втулку. Вставляем короткоходную кулису в втулку.

Разбираем рычаг старой кулисы и вытаскиваем её через низ вместе с пластмассовой втулкой на яблоке, снимаем эту втулку. Вставляем короткоходную кулису в втулку.

10. В первую очередь ставим короткоходную кулису.

В первую очередь ставим короткоходную кулису.

11. После Одеваем пыльник на КПП.

После Одеваем пыльник на КПП

12. Далее на шток выбора передач садим новый кардан и крепим его с помощью фиксирующего болта.
Карданчик «калина» не обрезаем!

Далее на шток выбора передач садим новый кардан и крепим его с помощью фиксирующего болта.

Обязательно проследите, чтобы болт карданчика попал в специальное углубление на штоке. Также не забудьте на бот намазать фиксатор резьбы, чтобы он не выкрутился от воздействия вибрации.

13. Следующий этап – надеть тягу привода на шток. Натягиваем и регулируем!

14. Затягиваем 5 болтов держащих платформу кулисы.

Затягиваем 5 болтов держащих платформу кулисы.

15. Устанавливаем рычаг КПП.

Устанавливаем рычаг КПП.

16.Далее вы должны аккуратно отрегулировать положение рычага, чтобы он располагался по центру с небольшим смещением вправо. Здесь нам и понадобится помощник, который должен будет следить за размещением рычага в салоне. После завершения установки затягиваем хомут, при этом помощник должен удерживать рычаг от смещения.
Вот как это все выглядит сейчас:

Результаты работы:
— Установил короткоходную кулису, карданчик «Калина», рычаг КПП.
— После установки устранил люфт кулисы КПП путем замены кулисы на короткоходную.
— Улучшил четкость переключения передач
— Увеличил информативность рычага и скорость включения передач.
— В ходе замены обнаружил течь сальника КПП, порванный чехол кулисы(в народе называют «пушка»), и также порванный чехол карданчика. Устранил заменой.
Ну и самое главное получил опыт по установке, устранил дефекты и получил улучшенный механизм включения передач!

Выражаю благодарность ребятам которые в прошлой записи, дали совет по тому пилить карданчик «Калина» или нет. Спасибо ребята!

Спасибо за внимание! Следите за своиими машинами. Ровных дорог, ни гвоздя, ни жезла!

Цена вопроса: 2 450 ₽

Нравится 86 Подписаться

Короткоходная кулиса на ВАЗ 2114, регулировка своими руками

Print this article Font size 16

С течением времени практически везде, где это только возможно, на автомобилях производства компании АвтоВАЗ начинает появляться люфт. Коробка передач исключением не является. Не удивительно, что замена кулисы на ВАЗ 2114 превратилась в обыденную, привычную всем владельцам данной модели процедуру.

Комплект

Определить неисправность достаточно легко:

  • Передачи переключаются с проблемами, невнятно;
  • Коробка передач расшатана.

При возникновении подобной неисправности, может потребоваться полная замена элемента. Причем многие переходят на короткоходную кулису, которая придает автомобилю более спортивный характер. Эта технология была позаимствована из автоспорта. Кстати, простая регулировка, может превратить ее в короткоходную.

Некоторые мастера утверждают, что полностью менять не всегда разумно. Выгоднее с финансовой точки зрения приобрести ремкомплект. Но по факту подобный ремонт не дает желаемого результата, и через время кулису все равно придется менять.

Инструкция по замене

Перед началом работы советуем не только приобрести новую запчасть, но также посмотреть обучающие видео по замене кулисы. Процедура не очень сложная, но наглядное пособие никогда не будет лишним. Особенно, если вы не обладаете большим опытом по ремонту автомобиля и коробки передач в частности.

Процедура замены

Процесс включает в себя выполнение нескольких последовательных шагов.

  1. Демонтируйте кожух с рукоятки вашей коробки переключения передач.
  2. Поднимите автомобиль, используя домкрат. В некоторых случаях подойдет смотровая яма, если таковая имеется в вашем гараже.
  3. Теперь следует демонтировать консоль, которая откроет вам доступ к кулисе.
  4. Элемент удерживают шесть болтов, которые снимаются при помощи обычного ключа на 13 миллиметров.
  5. Но не все так просто. Верхние болты в количестве двух штук вы выкрутить ключом не сможете, потому даже не пытайтесь. Их специально сажают максимально плотно, так что для демонтажа потребуется их попросту спилить болгаркой.
  6. Теперь можете спокойно снять оставшиеся два болта в нижнем креплении кулисы, для которых точно хватит вашего усилия и ключика на 13.
  7. Следующий шаг заключается в демонтаже хомута и смещении пыльника. Вам потребуется снять шарнир. Одновременно с заменой кулисы советуем поменять и шарнир. Не лишним будет заменить сальник и карданчик. Эти элементы имеют ограниченный срок службы, и раз вы решили поменять саму кулису, есть объективные причины сделать все максимально качественно.
  8. После этого ставьте новый агрегат на место старого. Действуйте аккуратно, чтобы резинки кулисы попали на вваренные болты, спиленные вами предварительно с помощью болгарки.
  9. Теперь узел собирается обратно, действуя в противоположной разборке последовательности. Намертво сажать верхние крепежные болты не обязательно, но старайтесь затягивать с усилием.

Какая коробка передач установлена на ВАЗ-2114?

Так как на ВАЗ-2114 установлена КПП механического типа, водитель, собственноручно выбирает какую передачу, в какой момент времени включить (меняя положение ведомой шестерни сравнительно ведущей – прим.), обеспечивая тем самым правильное положения рычага в салоне. Однако, во время эксплуатации случается так, что ручка начинает дребезжать, доставляя только дискомфорт владельцу автомобиля.

Ниже, в нашей статье мы рассмотрим основные причины возникновения подобной неполадки, а также способы их устранения.

Устройство КПП

Схема механизма выбора передач с расшифровкой

Первым делом, перед тем как браться за ремонт или переделку ручки КПП, нам необходимо подробнее узнать её конструкцию (разобраться, откуда берётся вибрация и насколько, опасно это для работы автомобиля в целом – прим.), а также ознакомиться с основными её элементами.

Не секрет, что ВАЗ-2114 – это переднеприводный автомобиль, с передними ведущими колёсами, соответственно сама КПП находится перпендикулярно ходу движения машины (это значит, что рычаг «коробки» выходит в салон не сразу из её корпуса, а посредством кулисы – прим.). Чего нельзя сказать о представителях «классического» семейства АвтоВАЗа, где дребезжание рычага КПП может свидетельствовать о наличии неполадок непосредственно в трансмиссии.

Ручка же на ВАЗ-2114, работает несколько иначе, по средством специальных тяг, которые помогают автолюбителю с наибольшим комфортом переключать передачи. Однако среди этого кроются небольшие недочёты создателей, которые со временем и приводят к дребезжанию ручки.

Причины дребезга кулисы КПП

  • Размер втулки соединения имеет неправильный размер.
  • Отсутствует прокладка ручки.
  • Несоответствие деталей, которые граничат друг с другом.

Все вышеуказанные проблемы может создавать одна маленькая металлическая втулка, соединяющая под рычагом между собой тяги. Поэтому, дребезг ручки может появляться из-за появления зазора в ней, либо не плотного контакта между двумя соединениями. Всё это приводит к возникновению ударов втулки, об металл корпуса, что и способствует появлению шума и дребезжания ручки.

Так выглядит старая втулка.

На некоторых моделях ВАЗ-2114 подобные соединения были обёрнуты резиновой прокладкой, во избежание возникновения подобных неисправностей.

Демонтаж рычага КПП

Перед тем как приступить к демонтажу ручки, необходимо внимательно осмотреть всё пространство рядом с ней и понять как она разбирается. Ничего сложного в этом нет, главное точно следовать нашей инструкции:

  1. При наличии дополнительных подлокотников и иные элементом установленных самостоятельно, демонтируем их, чтобы не повредить в процессе работ.
  2. Аккуратно демонтируем кожух (пластиковый или кожаный – прим.), чтобы не порвать, или не сломать его.

    Демонтаж следует проводить аккуратно, чтобы ничего не сломать.

  3. Теперь, когда всё внутреннее убранство видно, переходим непосредственно к кулисе. Для этого воспользовавшись ключом на «13», откручиваем гайку, фиксирующую рычаг.

    Если рычаг не поддаётся, можно обработать поверхность WD-40.

  4. После этого можно демонтировать рычаг с той самой втулкой, и проводить работы по устранению дребезжания и вибрации.

    Старая втулка отмечена красным маркером.

Процесс устранения вибрации

После того как втулка с рычагом оказались у вас в руках, внимательно осмотрите её визуально на наличие видимых повреждений, следов выработки. Потому как при их наличии, возможно, придётся покупать такой же запасной элемент, для того чтобы чуть позже не пришлось выполнять работы по её демонтажу, ремонту и регулировке.

Новая втулка выглядит намного лучше

Порядок ремонтных работ с втулкой

  1. В первую очередь демонтируем пластиковую накладку на втулке таким образом, чтобы высвободить её металлическое основание.

    Разобранная втулка рычага коробки передач

  2. Осматриваем её на наличие следов трения, что будет говорить о несоответствии её размеров (когда втулка длиннее на несколько миллиметров, как правило 2-3 мм. – прим.).

    Мы сходили в магазин и замерили новую втулку там, и сравнили с нашей!

  3. Если вышеназванные факты подтвердятся, то эту причину можно исправить, просто сточив лишнее в ручную при помощи напильника.
  4. Далее, переходим к ремонту непосредственно рычага, и если на его корпусе есть какие-либо повреждения, трения и прочее, просто обматываем этот участок обычной изолентой, для того, чтобы плотнее зафиксировать её на месте и обеспечить ей наиболее плотное соприкосновение.

Разборка коробки передач, устранение дребезжания ручки КПП и установка карданчика кулисы КПП от Калины ВАЗ 2113, 2114, 2115

  1. Разборка коробки передач ВАЗ 2113, 2114, 2115
  2. Убираем дребезжание ручки КПП ВАЗ 2114
  3. Установка карданчика кулисы КПП от «Калины» на ВАЗ 2115

1. Разборка коробки передач ВАЗ 2113, 2114, 2115

Промойте коробку передач лада самара 2, не допуская попадания воды в картер, и установите ее на стенд для разборки. Снимите кронштейн подвески силового агрегата и кронштейн крепления троса выключения сцепления.

Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала

Отвернув гайки, снимите заднюю крышку 35 картера коробки передач ВАЗ 2113 и уплотнительную прокладку.
Застопорите первичный вал приспособлением 41.7816.4070 и отверните гайки 32 с первичного 3 и вторичного 6 валов. Отверните болт крепления вилки V передачи на штоке и снимите со шлиц вторичного вала синхронизатор 31 V передачи в сборе, вилку V передачи, шестерню 30 с игольчатым подшипником Спрессуйте втулку шестерни V передачи и снимите шайбу 33. Затем спрессуйте шестерню 34 с первичного вала.
Ударной отверткой отверните винты крепления и снимите упорную пластину 29 и установочные кольца с подшипников 28 и 36 первичного и вторичного валов.
Отверните четыре пробки фиксаторов и выньте из гнезд пружины и шарики фиксаторов.
Отверните болт и гайки крепления картера коробки передач к картеру сцепления и снимите картер со шпилек.
Отвернув болты крепления вилок на штоках переключения передач ВАЗ 2114, снимите штоки и вилки. Выньте ось и снимите промежуточную шестерню заднего хода.

Снятие первичного и вторичного валов

Выньте одновременно первичный и вторичный валы из роликовых подшипников картера сцепления ВАЗ 2115, а затем снимите дифференциал. Выпрессуйте наружные кольца подшипников валов и дифференциала из картера сцепления, используя съемники 67.7801.9529 и 67.7801.9530.

Снятие механизма выбора передач

Отверните болты крепления механизма выбора передач и снимите его.
Отверните винт крепления рычага выбора передач ВАЗ 2113, ВАЗ 2114, ВАЗ 2115, снимите его со штока, а шток выньте из картера сцепления.

ПРИМЕЧАНИЕ
Без необходимости не снимайте со штока выбора передач шарнир и рычаг выбора передач, так как конические винты их крепления установлены на специальном клее.

Детали вторичного вала: 1 – гайка; 2 – упорная пластина; 3 – скользящая муфта синхронизатора V передачи; 4 – ступица скользящей муфты; 5 – блокирующее кольцо синхронизатора; 6 – шестерня V передачи; 7 – дистанционное кольцо игольчатого подшипника; 8 – игольчатый подшипник; 9 – втулка шестерни V передачи; 10 – упорная шайба; 11 – шариковый подшипник; 12 – упорная шайба; 13 – втулка шестерни IV передачи; 14 – шестерня IV передачи; 15 – скользящая муфта синхронизатора III и IV передач; 16 – ступица скользящей муфты; 17 – шестерня III передачи; 18 – стопорное кольцо; 19 – упорные полукольца вторичного вала; 20 – шестерня II передачи; 21 – скользящая муфта синхронизатора I и II передач с зубчатым венцом заднего хода; 22 – стопорное кольцо ступицы синхронизатора; 23 – ступица скользящей муфты синхронизатора I и II передач; 24 – пружина синхронизатора; 25 – сухарь; 26 – фиксатор; 27 – шестерня I передачи; 28 – роликовый подшипник

При необходимости разборки вторичного вала ВАЗ 2114, ВАЗ 2115, ВАЗ 2113 зажмите его в тисках с накладками из мягкого материала и универсальным съемником спрессуйте шариковый подшипник с вала. Аналогично спрессовывается подшипник с первичного вала. Затем снимите с вторичного вала ведомые шестерни IV, III, II и I передач и синхронизаторы в сборе в порядке, указанном на рис. 3.14. Снимите стопорное кольцо ступицы синхронизатора I и II передач. Синхронизаторы в сборе спрессуйте на прессе или съемником А. 40005/ 1/ 6. При необходимости разберите синхронизаторы.

ПРИМЕЧАНИЕ
Без необходимости не разбирайте вторичный вал и не спрессовывайте синхронизаторы в сборе с вала, чтобы не уменьшить натяг в шлицевом соединении. Не разбирайте без необходимости синхронизаторы, чтобы не нарушить правильную сборку. Не выпрессовывайте из картера сальники, если они не изношены и не повреждены.

Разберите дифференциал в следующем порядке:

Дифференциал ВАЗ 2115 в сборе: 1 – ось сателлитов; 2 – стопорное кольцо; 3 – полуосевые шестерни; 4 – ведущая шестерня привода спидометра; 5 – коробка дифференциала; 6 – сателлит; 7 – ведомая шестерня главной передачи

– при необходимости замены ведомой шестерни отверните болты ее крепления и спрессуйте шестерню 7 (рис. 3.15) с коробки 5 дифференциала;
– снимите стопорное кольцо 2 с оси 1 сателлитов и выпрессуйте ось;
– выньте из коробки дифференциала полуосевые шестерни 3 и сателлиты 6;
– если необходимо, то спрессуйте подшипники с коробки дифференциала, используя упор 67.7853.9582 и универсальный съемник.

Детали механизма выбора передач ВАЗ 2114: 1 – шток выбора передач; 2 – рычаг штока выбора передач; 3 – корпус механизма выбора передач; 4 – трехплечий рычаг выбора передач; 5 – блокировочные скобы; 6 – ось рычага выбора передач; 7 – направляющая ось блокировочных скоб; 8 – вилка включения заднего хода; 9 – фиксатор; 10 – упорная шайба; 11 – пружина

При необходимости разберите механизм выбора передач, для чего отверните гайку крепления оси 6 рычага выбора передач ВАЗ 2115 и снимите стопорные кольца с оси вилки заднего хода и с оси 7 блокировочных скоб, снимите вилку 8 заднего хода, рычаг 4 выбора передач в сборе с блокировочной скобой 5, ось 6 рычага и пружину 11 с упорной шайбой 10.
При необходимости снимите привод спидометра, для чего отверните гайку его крепления и, поддерживая валик ведомой шестерни, выньте привод спидометра.

2. Убираем дребезжание ручки КПП ВАЗ 2114

99,9% владельцев автомобилей семейства «самара» знакомы с такой проблемой: на оборотах 1900-2500 (у кого как) ручка КПП входит в резонанс и начинается ОЧЕНЬ неприятный дребезг. Ручка дрожит, вибрирует… Кому как — а мне НУ ОЧЕНЬ неприятно.
Моя бывшая четырка — не исключение. На первом ТО (речь о бывшей вишнёвой 14ке) я задавал вопрос и мастерам сервиса, и их главному инженеру по гарантии: «Как избавиться от дребезга ручки?»
Парни в ответ улыбались и говорили примерно следующее: «У меня тоже самара, тоже дребезжит. Сделать с ней ничего нельзя, только продать и купить иномарку!»
Конечно такие расклады меня не устроили.
Полез в интернет искать «братьев по несчастью». Прочёл много тем на форумах. Проблема действительно очень распространённая.
Первое что вычитал — сменить «карданчик» на калиновский. Так и сделал, сменил. Калиновский действительно, в отличии от родного, более качественный, весь такой «сбитый», без люфта. Там всё чётко.

калиновский карданчик

стОит он в магазине — как повезёт. Я нашёл за 350 рублей. Поставил, ощущения при переключении передач изменились, ход стал чётче, получше. НО! От вибраций это не спасло. Стало немножечко меньше, но всё равно ОЧЕНЬ сильно дребезжало.
Опять расстроился. Снова полез по сети искать подсказки. Нашёл кучу новых советов — подпилить рычаг, сменить кулису на короткоходку, установка около рычага виброгасящих пружин… В общем куча бесполезного бреда.
На одном из сайтов наткнулся на совет в полезности которого сомневался до конца, пока не доделал.
Способ ОЧЕНЬ ПРОСТОЙ и эффективен на 200%. Причём делается быстро и бесплатно. Именно по этим причинам и хочу с вами поделиться.
Сегодня проделал тоже самое за 10 минут на своей новой белой облачке. Результат лично для меня предсказуемый — вибрации ушли полностью вплоть до 5000 оборотов.
Итак, по порядку. Вот она ручка, если кто не в курсе.

ручка КПП

Снимаем кожух вверх, аккуратно сдавливая рамку кожуха к центру и поддевая вверх. Видим там внутри вот это:

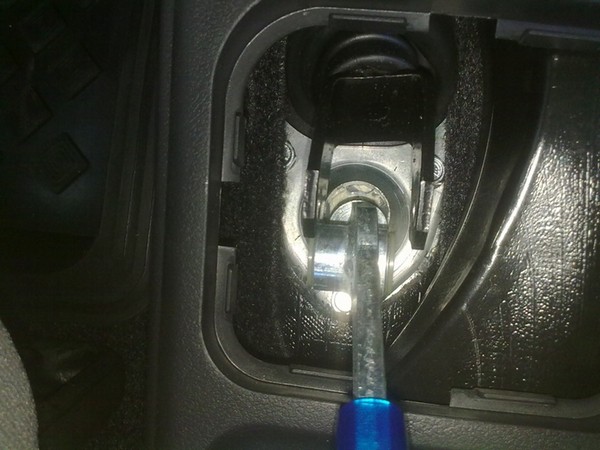

Далее двумя ключами на 13 откручиваем гайку и вытаскиваем болт. Отводим вилку кулисы в сторону.Получаем вот это:

Далее из горизонтальной трубочки на самом рычаге КПП вынимаем металлическую втулку:

Вот она родимая, долбанная втулка. Именно она — причина дребезжания рычага КПП.
Всё что нужно сделать — это укоротить её на половинку миллиметра. 0,5мм. Сделана она из относительно мягкого сплава, поэтому зажимаем её в тисах без фанатизма, иначе можно деформировать и она на место не встанет. Или как вариант — держать плоскогубцами.
Берём напильник и аккуратно стачиваем один конец на полмиллиметра. Сточить нужно перпендикулярно, тоесть ровненько.
Стачиваем, собираем всё как было, затягиваем гайку на болт потуже. закрываем кожухом. Готово!
Что имеем: дребезг уходит совсем. Тишина.
Цена вопроса — ноль рублей.
передачи первое время могут втыкаться туговато. ослаблять гайку не надо. Через несколько дней там всё притрётся и будет нормально, но дребезг — не появится. Проверено.

3. Установка карданчика кулисы КПП от «Калины» на ВАЗ 2115

Начитавшись про возможные плюсы и минусы от установки карданчика кулисы Калины, решил его опробовать на своем агрегате.
Купил в магазине карданчик (он же шарнир привода КПП 11180-1703160-01) за 350 руб. и взял пыльник от Калины за 50 руб.

.

В магазине сразу посоветовали взять калино-кардан и действительно — подержав его и наш стоковый разница реально ощутима. У калиновского жесткое крепление, не шатается, как наш новый. Представляю теперь что будет с нашим после тысяч километров).

Как видно, Калино-кардан немного длиннее чем родной, поэтому его необходимо укоротить примерно на 10 мм.

Чтобы заменить карданчик потребуется яма, ключи на 10 и 13:
1. Карданчик коробки передач скрыт под пыльником.
2 Снимаем пыльник и сдвигаем его к КПП.
3 Ослабляем болт хомута на 13, немного разжимаем его и сдергиваем кулису с кардана.
4 Затем откручиваем болт на 10, фиксирующий кардан на штоке выбора передач и снимаем кардан.
5 Устанавливаем новый калино-кардан без люфта на шток выбора передач и закрепляем его болтом на 10. Чтобы он не отворачивался от вибраций смазываем его фиксатором резьбы.
6 Одеваем пыльник на место и регулируем карндан. После этого делаем пробный заезд. Если все хорошо, то затягиваем хомут.

Если у вас нарушилась регулировка передач (какая то передача не включается) тут вам понадобится повидимому помощник. В то время как помощник сидит в машине и выставляет рычаг переключения передач в оптимальное положение – сначала устанавливает рычаг по центру и отводит его немного вправо, удерживает рычаг в таком положении, пока Вы затягиваете хомут. После этого проверяем, как теперь переключаются передачи. Если все нормально затягивайте все окончательно и одевайте пыльник и в путь).

Впечатления от безлюфтового карданчика Лада Калина на ВАЗ 2115:
— калиновский карданчик неплохо гасит вибрации, которые были до него, нужно смазки туда забить побольше. В общем, очень понравилось, передачи стали включатся чётко и мягко. Всем советую

Болтается рычаг КПП ВАЗ 2109, что поменять нужно? | Автор темы: Taichi

вообщем проблема такая…то что рычаг кпп болтаеться, скорости ловлю…любую скорость вотку болтаеться рычаг как на нейтралке…а 5 вообще поймать не могу..ездию только на 4 всегда…что вообще нужно поменять мне?? обойму? кулису? карданчик, или что то поменять нужно там в этой резинке снизу( где карданчик)? что нужно поменять..что бы кпп и скорости включались норм? ! помогите пожалуйста

Roman (Dhruv) у меня на чирике тоже болтается (шаровую опору рычага менял непомогло!!! ).на новых прирах тоже болтается!! это болезнь!! читал статью, парень изнутри под кожухом рычага резинок порастягивал обычных от трусов, рычаг перестал болтаться!!! Nikita (Borys) была такая же проблема. я менял кулису. и вроде все нармально сейчас Tima (Husam) поставил карданчик от калины, полчаса работы и отлично всё)а раньше тоже болталась, задняя с первой и пятая вообще сложные передачи были. Vladimir (Philipi) кулису меняй Evgeny (Hawa) надо выбор менять Viktor (Aldonza) Николай, Точно так же и у меня на 9. Поставил калино карданчик, ничего не изменилось. Скорее всего кулису менять надо. Danil (Oceanus) Сначала проверь, загони на подъемник и посмотри, может гайка, которая кулису фиксирует просто расслабилась, у меня так было, берешь ключ на 13 и закручиваешь, судя по симптомам оно, но нужно, чтобы рычаг кпп кто-то держал Oleg (Ebrilla) +1 Болтик на карданчике часто откручивается, симптомы именно такие, у меня было и на пятнахе и на калине, стягиваешь чехол с карданчика и ключом на 13 крутишь. На 2 минуты дел. Stanislav (Eris) Шарнир кпп поменяй и поставь от калины Pavel (Melisenda) кулису менять надо! ) Dimka (Kadin) кулису у меня такая ж х***я Nikolay (Gavriella) кулису в сборе поменять и норм будет все? Vyacheslav (Maurizia) кулису поменяй, там на крестовине болт есть который постоянно откручивается может ннавернуться вал на коробке Alesha (Dashratha) Николай, кулису в сборе=) цена вопроса меньше тысячи… )) Danil (Oceanus) Дак ты проверь сначала то, о чем я тебе написал, нахуя сразу бабки выкидывать Nikolay (Gavriella) гайку на кулисе норм..смотрел уже Mikhail (Setara) я лишь болтик на карданчике затянул и все перестала Stanislav (Eris) У меня болт крепления механизма переключения передач и штока внутри коробки открутился. Тоже болтался, пока совсем не открутился:) Vladimir (Philipi) у мя тож проблема(( на любой передачи как на нейтралке, замена кулисы проблему не решила!!!! только чуть лучше передачи стал ловить, но чувствую скоро там все нахрен оторву потому что с 3й передачи переключаешь на 1ю, а втыкается та же 3я, паникуешь, нервничаешь, и там такой хруст, короче страшно, че делать?????
Заранее спасибо, я новичок с тазом)

Лента новостей
