Днище ВАЗ 2110 фото снизу

Содержание

Как самостоятельно отремонтировать днище ваз 2110?

17.07.2018 Кузов любого автомобиля подвержен коррозии. Быстрее ржавеют те автомобили, владельцы которых не используют антикоррозионное покрытие. Но важное значение имеет и качество железа.

Кузов любого автомобиля подвержен коррозии. Быстрее ржавеют те автомобили, владельцы которых не используют антикоррозионное покрытие. Но важное значение имеет и качество железа.

Оценивая автомобиль ВАЗ-2110, возраст проще всего определить по кузову. Для этого достаточно заглянуть под днище и пороги. Известно, что большинство деталей автомобиля можно заменить собственными руками. При необходимости можно установить новый двигатель. Если же полностью проржавел кузов, то ремонт автомобиля теряет смысл.

Ни один автовладелец не будет инвестировать деньги в автомобиль, кузов которого не подлежит восстановлению. Даже в том случае, если силовой агрегат и другие узлы транспортного средства находятся в идеальном состоянии, автомобиль практически обесценивается.

Если игнорировать распространение ржавчины, то последующий ремонт обойдется значительно дороже. Наступит определенный момент, когда выполнение ремонтных работ окажется бесполезно.

По этой причине владельцу автомобиля ВАЗ-2110 необходимо своевременно выполнять профилактические работы, предусматривающие обработку кузова и борьбу с коррозией.

Актуальность ремонта днища автомобиля ВАЗ-2110

Найти следы коррозии на кузове автомобиля не составит труда. Если же автомобилист приобрёл подержанное транспортное средство, то недостатки кузова могут быть тщательно замаскированы. Проверка автомобиля:

  • транспортное средство нужно установить на эстакаду или яму;
  • на днище автомобиля может быть нанесено антигравийное покрытие. Именно за ним часто скрывают следы ржавчины. Также для маскировки может использоваться шпаклёвка. С помощью молотка необходимо нанести удары (без особых усилий) по обработанным местам;
  • пороги автомобиля ВАЗ-2110 считаются одним из самых слабых мест. Поэтому в первую очередь необходимо осмотреть именно эту часть кузова. Она находится в районе ног водителя и пассажиров;
  • если кузов находится в плачевном состоянии, то днище будет прогибаться под ногами пассажиров;
  • о повреждениях на кузове также может свидетельствовать сложность с перемещения водительского кресла;
  • серьезной проблемой может стать полностью прогнивший выступ для монтажа домкрата. Такие недостатки можно увидеть с боку, не перемещаясь под днище автомобиля.

Подготовительные работы

Для выполнения ремонта днища автомобиля ВАЗ-2110 понадобится немало времени. Также автовладельцу не обойтись без опыта, соответствующего помещения и целого набора инструментов. При наличии желания нужно подготовить следующие инструменты:

  • сварочный полуавтомат. Если речь идёт о кузове автомобиля, то предпочтительнее воспользоваться проволокой и углекислотой. Альтернативным вариантом для соединения деталей несущего каркаса могут стать электроды и газ. Но большинство автовладельцев отдают предпочтение первому варианту;
  • шлифовальная машина понадобится для устранения ржавчины с поверхности металла, очищения швов и подготовки отдельных элементов. Можно воспользоваться болгаркой с аккумуляторной батареей;
  • подставки. Для этих целей необходимо использовать любые подручные средства;
  • электродрель;
  • расходные материалы. Под ними следует понимать элементы для сварки, наждачную бумагу, антикоррозионные вещества, шумоизоляционные листы, лакокрасочные материалы и т.д..

После подготовки инструментов и средств, автомобиль нужно загнать в специальное помещение.

При выполнении работ нельзя забывать по безопасности. Автомобиль должен быть расположен таким образом, чтобы обеспечивать безопасность и комфорт при ремонте днища.

Теперь необходимо отключить аккумулятор и снять двери. Для дверных конструкций рекомендуется использовать распорки. Это позволит сохранить геометрию кузова.

Салон автомобиля

Владельцу понадобится ремонтировать днище не только под транспортным средством, но и внутри. Поэтому необходимо декантировать салон. Работа займет достаточно много времени, поскольку предусматривает демонтаж кресел, напольных покрытий, облицовки тоннеля. Кроме этого понадобится снять шумоизоляцию и воздуховоды.

Все провода, идущие по салону, рекомендуется собрать в пучки. Поскольку в процессе демонтажа появиться огромное количество крепежных элементов, рекомендуется подготовить для них специальную тару, например, небольшие коробки. Не стоит полагаться на свою память. В противном случае могут возникнуть дополнительные проблемы, связанные со сборкой салона.

Кроме того, перед выполнением работ автомобилистам желательно посмотреть ремонт днища ВАЗ 2110 своими руками видео, причём воспользоваться разными источниками. Это позволит сформировать общую картину ремонтных работ, избежать распространённых ошибок и сэкономить время.

В некоторых случаях, например, при полной замене днище, требуется демонтаж торпеды и центральной консоли.

Сварочные работы

После разборки автомобиля ВАЗ-2110 можно в полной мере оценить состояние кузова и составить план действий. Иногда работа требует минимум времени. Речь идёт о ситуациях, когда замена определенных элементов не требуется. Владельцу десятки достаточно устранить коррозию с помощью щеток и наждачной бумаги, а затем установить заплатки.

Чаще всего в днище автомобиля образуются сквозные отверстия. В такой ситуации желательно полностью менять элементы кузова.

Ремонтные работы без замены элементов приведут к нарушению геометрии и потери жесткости. В десятке используется несколько кузовных элементов, в частности, надставки лонжерона и порога, поперечина, опорные площадки, панели и соединители. Далее рассмотрим последовательность сварочных работ:

  1. для демонтажа поврежденного элемента необходимо воспользоваться дрелью или шлифовальной угловой машинкой. То есть, деталь высверливается или же срезается;
  2. в процессе вырезания повреждённых элементов нужно следить за трубопроводами. В автомобиле ВАЗ непосредственно под днищем проходят элементы топливной и тормозной системы. Демонтаж трубопроводов занимает много времени и требует значительных усилий. Поэтому чаще всего их срезают, а, затем, после ремонта днища десятки, монтируют новые элементы;
  3. при наличии сквозных отверстий в напольных панелях, рекомендуется приобрести конструкцию в сборе. При возникновении такой ситуации требуется полный демонтаж выхлопной системы;
  4. если выполняется замена порогов, то процедуру нужно выполнять поочередно, соблюдая геометрию кузова;
  5. если нужно снять и пол, и пороги, то в первую очередь занимаются порогами;
  6. при выполнении замены отдельных элементов необходимо делать разметку. Все взаимозаменяемые детали должны быть одинаковых размеров.

Основная сварка не предусматривает нанесение сплошного шва. Шаг должен составлять около 4,5 см. Обратите внимание, что выполнить работу без привлечения помощника не удастся. После завершения сварочных работ поверхность кузова необходимо обработать специальным составом.

При выполнении сварочных работ следует учесть несколько нюансов. Во-первых, металл должен быть соответствующей толщины. Утолщенные листы плохо привариваются. Сварочные швы не должны быть сплошными, поскольку они обладают высокой жесткостью. Кузов автомобиля должен быть прочный, а, значит, эластичный.

Обработка днища ВАЗ-2110

После обновления кузова автомобиля, его необходимо обработать, тем самым, обеспечить защиту от ржавчины, солей, кислот, гравия и других элементов, присутствующих на дорожном покрытии. Для этого необходимо:

  • очистить поверхность металла. Задача заключается в том, чтобы добиться блеска;
  • сварочные швы обрабатываются специальной мастикой;
  • все металлические элементы необходимо загрунтовать;
  • далее на поверхность наносится краска;
  • наружная поверхность дна смазывается мастикой и специальным веществом для защиты от гравия.

Перед выполнением перечисленных работ поверхность металла необходимо отмыть и высушить. Также рекомендуется нанести на металлические поверхности ацетон, Уайт-Спирит и другие вещества, предназначенные для устранения жира.

На завершающем этапе необходимо подготовить листовую шумоизоляцию. Если используется битумная шумка, то нагрев осуществляется с помощью промышленного фена. После выполненных мероприятий по ремонту днища автомобиля ВАЗ-2110 работы приближаются к завершению. Но впереди предстоит достаточно сложный этап по монтажу элементов салона. Нужно отметить, что при грамотном подходе в процессе демонтажных работ, сборка осуществляется без проблем. Чтобы сэкономить время и силы, желательно подписать все коробки с крепежами. Также можно записать последовательность работ.

Выполнить ремонт днища можно собственными силами. Но для этого владельцам десятки понадобится наличие соответствующего опыта и оборудование. Поэтому без наличия навыков лучше обратиться в автосервис.

Ремонт днища ВАЗ 2110, 2111, 2112

История ремонта машины началась как раз из-за пола и всего что к нему конструктивно должно быть приварено. Все «сюрпризы» скрывались под внутренними пластиковыми накладками и ковролином, визуально проблем не было видно если бы не одно «но»! На улице лето, стояла жара за 30, месяц почти без дождей, а места под ковриками у порога все ровно оставались сырые. Снял пластик, отогнул ковер, а там мокрая и начинающая уже портиться штатная теплоизоляция и под ней все «зацвело»! Оказалось, на днище все-таки были мелкие дырки, не заметные с низу под заводским герметиком и антигравием, именно через них утеплитель набирал влагу. Кроме того, обнаружились какие-то бестолковые отпадывающие заплаты, дыры в лонжеронах и внутренних порогах. Первые мысли после увиденного «все продаю!». Потом отошел от шока и решил, что может её можно починить. Раз так все сложилось за одно переделать машину под себя.

Место действия — гараж. Режем, пилим, разбираем.

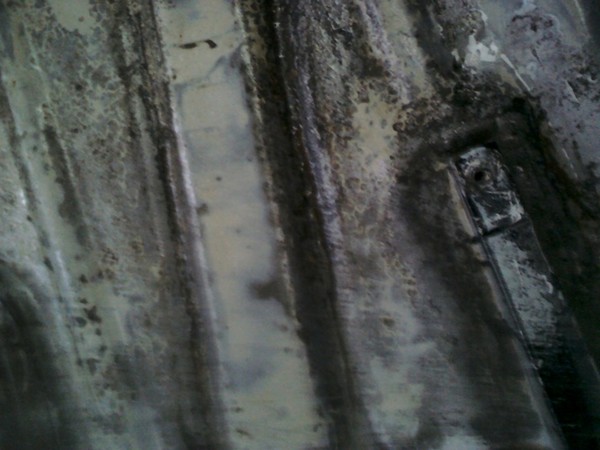

Осмотр масштабов бедствия.

Выявление убитых мест

Без комментариев…

Очистили пол от штатной виброизоляции, осмотрели слабые места. Было решено не использовать не какие рем.вставки, а заменить его целиком.
На следующий день по магазинам искать заводской пол.

Купили и разрезали на три части, чтоб вошел в папину машину)

Третья часть, центральный кусок. Эта часть кузова остается родная.

Режем и кромсаем, предварительно разметив будущую кромку, на которую будет накладываться новый пол.

Машина без днища…

Срезали пол и часть порога слева.

Нижняя кромка лонжерона сильно была разрушена коррозией (на ней была ранее заплата, закрывающая дыру), пол уже было не к чему варить. Удлинитель лонжерона пола и соединитель лонжерона тоже под замену.
Были куплены лонжероны в сборе, которые позднее были разрезаны пополам. Далее важный этап подгонки места шва и примерки на авто. Старый лонжерон резали до целого не разрушенного металла.

Очищаем заводской грунт.

Насколько получилось убрать эту черноту

«Лонжерон в сборе» подготовлен. По месту болгаркой подгоняется прилегающая кромка. Сначала грубо, отрезным кругом, после — более точно зачистным.
Для увеличения площади шва сделали распил не по прямой линии, а углом. Так же на всякий случай для прочности заварили две дополнительные накладочки.

Линия распила лонжерона

Данный узел в тех документации.

Каталожные номера и точные названия запчастей (использовал 1,7,8).

Все на своих местах

Перед установкой пола старая часть лонжерона, насколько возможно, была зашкурена и загрунтована.

Контрольная примерка пола.

Все совпало как надо. Грунтуем.

Полностью готов к сварке, отверстия для лонжерона сделаны заранее.

Часть кромок внахлест (около 10-20мм) на центральную часть («черепаху»). Дополнительно требуются «лонжерон пола передний» 2шт и «усилитель пола под передние сиденья» 2шт.

Лонжерон пола передний

усилитель пола под передние сиденья

Ну вот и готовый вариант) Выгоревшие точки с запасом зашкурены и закрашены фосфатирующим и акриловым финишным грунтом.

Пол на своем законном месте

Самая последняя стадия герметизация сварных швов. Герметик использовал серый CARSYSTEM, ушло два тюбика по 310мл.

На полную сушку герметика нужно около суток

Данный этап подошел к своему логическому завершению, кузов целый и это радует!

Размещаю техническую информацию, которой пользовались в процессе кузовных работ. Может, кому-то будет полезной.

Издательство: Волжское объединение по производству легковых автомобилей (АвтоВАЗ)
ИТЦ «АвтоВАЗтехобслуживание»
Название: Автомобиль ВАЗ-2110 и его модификации.
Технология технического обслуживания и ремонта.(Том 6)
Всего их шесть:
Том 1 — «Автомобили ВАЗ: технология технического обслуживания и ремонта»;
Том 2 — «Автомобили ВАЗ: технология ремонта кузовов и кузовных деталей»;
Том 3 — «Автомобили ВАЗ-2108, 2109 и их модификации: технология технического обслуживания и ремонта»;
Том 4 — «Автомобиль ВАЗ-1111: технология технического обслуживания и ремонта»;
Том 5 — «Автомобили ВАЗ-2121, 21213: технология технического обслуживания и ремонта»;
Том 6 — «Автомобиль ВАЗ-2110 и его модификации: технология технического обслуживания и ремонта».

То что пригодилось мне в ремонте:

Отсоединение и установка боковины кузова.

Б — боковина кузова правая/левая; Бр — брызговик переднего крыла правый/левый; Уп — усилитель передней стойки боковины правый/левый в сборе; Р — рама ветрового окна; С — стойка ветрового окна внутренняя правая/левая; Ув — усилитель ветровой стойки правый/левый; Пк — панель крыши; Нбв — накладка боковины верхняя правая/левая; У — усилитель крыши в сборе; Пун — панель задка угловая наружная правая/левая; Сп — соединитель порога пола правый/левый; Л — лонжерон передний в сборе правый/левый; Пп — панель пола передняя; Нбн — накладка боковины нижняя средняя правая/левая, Кз — крыло заднее правое/левое; Пс — панель пола средняя; Лс — лонжерон пола средний правый/левый.

Боковина кузова в сборе с усилителями и накладкой

Б — боковина кузова правая/левая; Уп — усилитель передней стойки боковины правый/левый в сборе; Ув — усилитель ветровой стойки правый/левый; Уб — усилитель боковины под крепление багажника в сборе; Нбн — накладка боковины нижняя средняя правая/левая в сборе.

Вид на пол передний снизу

Вид на пол передний сверху

Отсоединение и установка пола среднего в сборе

Пс — панель пола средняя; А — арка заднего колеса правая/левая; Лс — лонжерон пола средний правый/левый: Пср — поперечина пола средняя; Лз — лонжерон пола задний правый/левый; Н — надставка заднего пола правая/левая; Пп — панель пола передняя; Ппс — поперечина передняя среднего пола; Сп — соединитель порога пола правый/левый; Б — боковина кузова правая/левая.

Отсоединение и установка пола переднего в сборе

Пп — панель пола передняя; Слп — соединитель переднего лонжерона с полом правый/левый; Слщ — соединитель лонжерона с щитком передка правый/левый; Лп — лонжерон пола передний правый/левый; Пс — панель пола средняя; Ппс — поперечина передняя среднего пола; Щ — щиток передка; Ущ — усилитель щитка передка нижний; Сп — соединитель порога пола правый/левый; Б — боковина кузова правая/левая; Л — лонжерон передний правый/левый.

Антикоррозийная обработка Ваз 2110. Практика

Итак, в предыдущей статье мы поняли, зачем нужна антикоррозийная обработка, теперь осталось понять, как ее сделать своими руками. Вся работа делится на несколько этапов их нужно выполнять в порядке очередности. Неважно, будете ли вы выполнять обработку самостоятельно или доверите это дело профессионалу — в любом случае нужно соблюдать строгую последовательность действий, в противном случае утратится главная цель и автомобиль Ваз 2110 не будет полностью защищенным от воздействия коррозии.
Приступим к делу. Первый этап — мойка автомобиля.прежде чем приступить к мойке, удалите подкрылки. Вода должна быть горячей, особое внимание уделяем именно днищу. Оптимальный вариант — установить автомобиль на подъемник, тогда мы получим идеальный доступ к днищу кузова. Промывать придется как минимум три раза, сначала сбиваем крупные куски грязи, потом наносим моющие и обезжиривающие вещества, а в конце тщательно все это смываем. Обратите внимание на инструкцию, которая прилагается к антикору.

В некоторых из них указано, что машину мыть нужно не с горячей, а с холодной водой. Следующий этап — сушка. Современные антикоррозийные составы можно наносить и на влажный кузов, об этом нас уверяет производитель, однако все же перед обработкой хорошенько высушиваем кузов Ваз 2110. Не помешает использование компрессора, который струей теплого воздуха вытеснит воду со скрытых полостей и очисти колесные ниши.
Третий этап — устранение видимой ржавчины. Чтобы полноценно узнать, в каком состоянии находится покрытие, нам нужно удалить колеса, поднять машину на подъемнике и начать осмотр. Опытные механики во время осмотра используют специальные лампы с ультрафиолетовым светом. Так можно довольно быстро обнаружить остатки антикоррозийных материалов, которые нужно обязательно удалить перед тем, как нанести новый состав. Если есть видимая ржавчина, то берем шпатель и вычищаем это место, поверхность должна быть гладкой. Четвертый этап — нанесение состава.

Перед тем, как приступить к этому этапу, демонтируем щетки стеклоочистителя, укрываем сидения в салоне, вытягиваем ремни безопасности из боковых стоек и полностью очищаем багажный отсек. Во внутреннюю полость состав наносится при помощи специальных насадок, а на наружные — распылением под давлением. Ждем, пока вещество высохнет и тогда можно будет эксплуатировать машину при любых погодных условиях. Правда первые несколько дней стоит избегать дорог, которые покрыты гравием или песком.
Еще один немаловажный момент — выбор защитного вещества. На рынке их великое множество и среди них нужно найти именно то, что нужно вам. Защитная мастика для лакокрасочного покрытия кузова должна проникать в поры краски, обладать водоотталкивающими свойствами, стойкими к УФ излучению и содержать ингибиторы коррозии. Некоторые самоучки могут посоветовать народные способы борьбы с ржавчиной, им частенько является битум или сланцевый мастик. Настоятельно рекомендуется отказаться от их использования, потому что они создают парниковый эффект и могут привести к отслоению заводского покрытия.

  • Этапы обработки антикором
  • Антикоррозийная обработка
  • Видео инструкция

Если решено провести антикоррозийную обработку кузова ВАЗ 2110 своими руками, то появляется множество вопросов: как наносить состав, как самому сделать качественную обработку и т. д.

Подготовительный процесс перед нанесением защиты от коррозии на ВАЗ 2110

Многие владельцы автомобилей ВАЗ 2110 знакомы с таким понятием, как коррозия металла. К сожалению, заводская обработка автомобиля ВАЗ 2110 не защищает кузов на все 100% от появления коррозии и ржавчины. Не сразу по всему кузову автомобиля ВАЗ 2110 начинает проявляться ржавчина. Некоторые места кузова покрываются водяной плёнкой, и как только в эту область попадает щёлочь и кислоты, начинается образование электролита, которые имеет способность разъедать металл.

Существует несколько способов защиты кузова:

  • Гальванический тип покрытия.
  • Антикоррозийная обработка.

Гальванический тип – это оцинковка кузова, которая должна проводиться ещё на заводе, но она не вечна.

На заводе, при сборке автомобиля, проводят работы по защите кузова в виде нанесения различных защитных составов. Дно автомобиля обрабатывается мастикой, а закрытые места и полости защитным составом.

Заводской защиты кузова недостаточно и поэтому нужно раз в год проводить работы по защите металла. Обработка своими руками не так уж и проста — необходим полный и свободный доступ ко всем элементам днища, чтобы нанести толстый слой защитного состава.

Отслоившийся заводской антикор ВАЗ 2110

Антикоррозийная обработка

Обработку машины начинаем с днища. Обрабатывается днище путём нанесения мастики, которая не высыхает. Наносить антикор можно кистью либо под давлением. После нанесения состав со временем укрепляется и не даёт коррозии шансов разъесть металл.

Днище “десятки” после обработки мастикой

Далее идёт обработка порогов. Снаружи пороги также обрабатываются мастикой, а изнутри жидким составом для скрытых полостей, чтобы максимально защитить пороги от ржавчины.

Проводя работы по защите днища, ещё необходимо обработать бензобак, на который также наноситься резинобитумная мастика.

Обработать колёсные арки можно двумя способами:

  • Нанести резинобитумную мастику и установить подкрылки.
  • Нанести жидкие подкрылки.

Жидкие подкрылки очень удобно наносить, но мастика имеет шумоизолирующее свойство. Поэтому после нанесения её в салоне становится тише. Резиновые подкрылки такого свойства не имеют, но прекрасно защищают металл арок от ржавчины.

Последним обрабатываются двери и скрытые полости кузова. Наносится жидкий состав, а именно мовиль. Выпускается он в виде аэрозоля, что позволяет без труда достать до труднодоступных мест.

Перед нанесением антикора внимательно изучить инструкцию по применению, так как каждый защитный состав индивидуален, и может наноситься разными способами и при разных условиях.

Ремонтируем автомобиль ВАЗ 2110 самостоятельно:

  • Ремонт двигателя ВАЗ 2110 своими силами
  • Ремонт коробки передач ВАЗ 2110 самостоятельно
  • Замена топливного фильтра на ВАЗ 2110 самостоятельно

Шумоизоляция салона ВАЗ 2110, 2111, 2112

  1. Шумоизоляция торпедо ВАЗ 2110
  2. Шумоизоляция передних дверей ВАЗ 2110
  3. Шумоизоляция задних дверей ВАЗ 2110
  4. Шумоизоляция потолка ВАЗ 2110

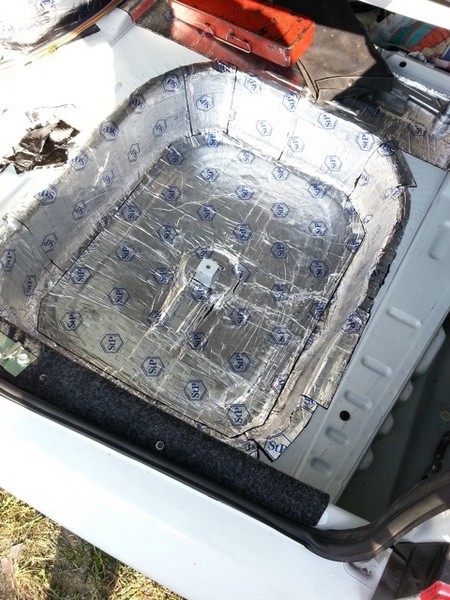

  5. Шумоизоляция багажника ВАЗ 2110
  6. Шумоизоляция пола ВАЗ 2110

1. Шумоизоляция торпедо ВАЗ 2110

Достал меня в край скрип и дребезг торпеды! И надо было как-то решать эту проблему, а как – шумовать, конечно!
Для шумовиброизоляции было куплено на Лоске:
3 больших листа вибрухи от ШумоFF 3мм
2 больших листа сплэна от Шумоff 8 мм
1 большой лист битопласта STP
1,5 x 1м антискрипа от ШумоFF — (купил черных карпет на клеевой основе)
Для удобства снял сидения и тоннель, а потом все как в мурзилке. Демонтаж всего занял около часа, так как я долго изучал тему шумки торпеды и знал где какие шурупы.

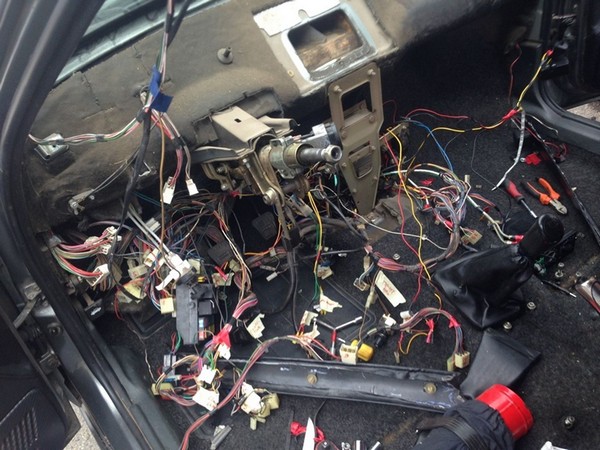

Практически снятая панель.

жесть

Теперь пришло время заняться самой торпедо

Очень много времени заняло сама шумка торпеды, практически пол дня. Проклеил все стыки, все ребрышки что бы нигде не было трения между пластмассой. Верх панели я немного оклеил вибрухой, но совсем чуть-чуть. Заднюю часть приборки я проклеил битопластом.
Проклеил армированным скотчем все стыки елочки печки во избежание потери воздуха.

Воздуховод в скотче

Пришел на следующий день в гараж я сразу же приступил к шумке моторного щита. Первым слоем я проложил вибрухой шумоff 3 мм. На весь щит к полу пошло больших 2,5 листа. Потом по верх вибрухи я поклеил сплэн 8мм.

Также обновил поролон на заслонке печки, т.к. там были щели в палец пришлось немного повозится с ней.

После всех манипуляций я решил устанавливать панель (примерять). После того, как я ее установил, решил немного пошатать ее и снова скрип — откуда? Снова снял ее… сразу же обратил внимание на центральные шпильки на которых держится панель. На шпильках были обычные кусочки шланга…я их снял и обклеил антискрипом.

После установки торпеды на место она больше не издала ни одного звука.

Первый этап установки

Все карая тоже обклеил антискрипом

Крышку блока предохранителей внутри обклеил битопластом

Оклейка антискрипом

Практически все…. про пылесосил и готовлюсь устанавливать тоннель и сидения))

Ура ! Финиш!

На второй день очень много времени пошло на укладку проводки, около 3х часов. А так нет ничего сложного главное в гараж взять побольше еды, воды и терпения. На весь фронт работы пошло полтора дня.
Результатом очень рад ну прям очень! Ничего не трещит не скрипит…одним словом тишина!
И еще, очень доволен доработкой воздуховодов печки. После того как я обновил поролон на заслонке и заклеил все щели армированным скотчем…печка дует то что надо… и в ноги отличный поток воздуха получился.

2. Шумоизоляция передних дверей ВАЗ 2110

В этой записи расскажу вам о шумоизоляции 2-х передних дверей. В разборке двери нет ничего сложно. Если не знаете, как это сделать? можно посмотреть в интернете.

Итак, дверь разобрана. С завода на двери идет жалкое подобие шумоизиоляции, нам нужно ее снять. Лучше это делать в 2-м: один с наружной стороны греет феном, другой же изнутри при помощи шпателя ее снимает. Скажу, что это полное г… Снимается она легко, но ломается и поэтому много мусора от нее. Далее при помощи бензина, уайт-спирита или другого растворителя обезжириваем внутри дверь.

Первым будет виброслой. Лучше будет если клеить большими кусками. Вначале делаем шаблон, вырезаем кусок вибры, примеряем и только потом отделив подложку греем материал феном. Аккуратно просовываем материал в дверь, расправляем руками. Затем необходимо хорошо раскатать материал. Во-первых, сли этого не сделать, то можно не достигнуть желаемого результата. Во-вторых, в пузырях может скапливать влага, которая в дальнейшем вызовет коррозию. Прикатывал с помощью такого вот валика:

Прикаточный валик

Первый слой сделан. Затем делаем 2-й — шумоизолирующий слой. В качестве такого материала был выбран акцент. Клеить желательно максимально большим куском.

В дальнейшем в дверь будет установлена акустика.

Берем дверную карту, прикладываем декоративное кольцо от динамика, обводим и вырезаем отверстие.

Делаем проставочные кольца. У меня не было фанеры и кольца сделал из ДСП. Берем то же декоративное кольцо от динамика и по нему вырезаем кольцо. К сожалению, они немного кривоваты, но при установке это даже помогло.

Для удобства скрепляем кольца между собой с обратной стороны при помощи 3-4 саморезов.

Теперь прикладываем дверную карту и на двери карандашом отмечаем посадочное место под динамик. Отверстие в двери вырезал лобзиком. Прикладываем кольца и закрепляем при помощи 4-х саморезов по металлу.

Припаиваем разъемы для колонки и изолируем при помощи термоусадки.

Закрываем технологические отверстия в двери при помощи вибры.

Также были закатаны и сами подиумы.

В процессе работы были отрегулированы и смазаны все тяги, замки и ручки. Также были промовилены двери. Водительская дверь делается аналогично.

3. Шумоизоляция задних дверей ВАЗ 2110

Настала очередь и задних дверей. Снимаем обшивку, отдираем заводские шторки. Теперь нужно снять заводскую шумоизоляцию. Греем снаружи дверь феном, а изнутри аккуратно снимаем ее шпателем. Далее с помощью уайт-спирита убираем излишки заводского антикора.

Вибру старался нарезать большими кусками, но в задних дверях проемы очень маленькие и не во всех даже моя рука пролазила. Главное ее хорошо потом прокатать, чтобы не было пузырей и пустот, иначе в них может скапливаться конденсат.

Пока в двери есть доступ отрегулировал замки, смазал их.

Т.к. часть заводского антикора удалил, то сделал новый, по всему периметру двери (мазал везде где было возможно):

Проемы в двери тоже заклеил виброй:

На дверные карты клеил битопласт. Одного куска хватает на 2 двери.

На посадочные площадки под пистоны на дверной обшивке клеил кусочки маделина, после вставлял пистоны. В итоге они сидят жестко и не болтаются:

Также, маделином оклеил проушину в которой ходит фиксатор двери:

Также чтобы смягчить звук при открытии дверного замка нужно наклеить кусочек маделина на вот эту часть замка (отмечено красным):

Собираем в обратном порядке.

Итоги: двери стали немного тяжелее, а, следовательно, и закрываются лучше и тише; говорить, что в салоне стало намного тише не буду, но звуки все стали более глухими.

4. Шумоизоляция потолка ВАЗ 2110

Чтобы снять обивку потолка необходимо демонтировать салонное зеркало, козырьки, ручки, боковые накладки, «циклопа», салонный плафон и датчик температуры воздуха, три задних пистона (состоят они из 2-х частей-одна похожа на «гвоздик», а другая пистон. Задние треугольники полностью снимать не нужно. Так же снимаем накладки стоек двери: снимаем нижнюю часть открутив 3 самореза и крепление ремня (ключ на 17), сдвигаем вниз. Откручиваем верхнюю проушину ремня (ключ на 17), в нижней части накладки выкручиваем еще 1 саморез и сдвигаем вниз. Далее аккуратно вынимаем обивку из-под уплотнителя, и он падает вниз. Желательно его вытащить, но у меня не получилось. Разложил передние сиденья, убрал задние, но так и не смог вытянуть его через дверь. Даже с оставшимся в салоне потолком не составит труда сделать шумку.

Открепляем провода от крыши, скотч не спишите выкидывать он потом снова пригодиться. Снимаем размеры потолка, вырезаем, прикладываем, прикатываем. Работу желательно производить с помощником. Один придерживает, другой прикатывает.

Поверх вибры клеим СПЛЕН. Снимаем мерки, отрезаем, отдираем подложку прикладываем и разглаживаем. В основном играет роль теплоизоляции.

На этом работа заканчивается. Собираем все в обратном порядке.

5. Шумоизоляция багажника ВАЗ 2110

Процесс оказался очень долгим и тяжелым (занял 2 дня). На улице было очень жарко, поэтому даже с небольшими передышками было тяжело…

Начинаем разбирать багажник и заднюю часть салона. Снимаем «диван», спинки сидений, подлокотник. Вынимаем все из багажника. Снимаем декоративную обшивку полика: выковыриваем по 2 пистона у нижних креплений спинок сидений и забираем через багажник. Снимаем обшивку с арок: Вытаскиваем из-под уплотнителя, а багажнике откручиваем саморезы держащие обшивку, снимаем. Убираем запаску, и пластиковые контейнеры в крыльях. Треть арки и заднюю часть багажника катал из салона. Остальную часть арки — уже из багажника (это был первый день)

2-й день

Заводскую шумку с ниши запаски убирать не стал, катал СТП поверх неё.

Потом закатал ниши крыльев и сами крылья.

Оставшуюся часть делал в последнюю очередь.

Ниши в крыльях, различные «тревожные» участки были обработаны мовилем на всякий случай.

Собирать салон сразу не стал. Решил привести в порядок проводку усилителя, доработать освещение багажника, но об этом чуть позже.

6. Шумоизоляция пола ВАЗ 2110

Начал с того, что когда-то по весне заглянул под обшивку и утеплитель, которые находятся под водительскими ногами т.е. моими. И что я там увидел — там пошла жесткая ржавчина. Соответственно, было решено, как только наступит лето — вскрываем весь пол и лезем туда, и кладем шумку заодно. В принципе, сразу говорю, страшного в том, чтоб разобрать всю обшивку пола нет ничего страшного и разбирается все очень просто. Начал с разборки всего.

начало

вот и нет ничего

Заводскую шумку я выкинул, так как она вся сгнила. Далее, начал зашкуривать весь пол и отдирать заводскую шумку, которая накарябана на само днище. Выглядит, как виброшумка. Отдирал отверткой с феном, что было под руками.

Были, конечно, небольшие дырки, что печально, но они были устранены сразу же сварочником. После ошкурения все было убрано пылесосом РАКЕТА!

Далее, идет у нас обработка всего днища антиржавчиной. Сначала использовал вот такой препарат.

Действует очень медленно, но эффективно.

После чего, всю гадость сначала немного зашкурил вот такой губкой, а потом промыл

Взял вот для пробы еще одно средство и не прогадал — эффект куда.

Результат

Далее покрасил все каучуко-битумной мастикой.

Сразу говорю ее нужно красить в несколько ТОНЕНЬКИХ слоев, иначе получиться, как у меня: я покрасил очень жирным слоем (сами понимаете, что жалеть-то, чем толще, тем лучше). В итоге у меня сохло все это дело дня 2. Самое интересное, что на солнце вообще не сохнет наоборот тока растекается.

На 3 день я начал процесс шумоизоляциии. Сначала, слой вибры STP конечно, ушло листов 8, вроде. Продолжительность работ 2 дня т.к. некогда было.

Далее — 2ой слой сплэна ушло примерно 5 листов тоже мало не хватило на ту часть, где сидят задние пассажиры, но это не страшно.

И вроде бы чего еще надо, но заводская шумка сгнила и ей требовалась замена. Соответственно, нужен 3 слой. Взял на рынке еще толстый слой STPки сказали, что служит еще как и теплоизолятором, зимой увидим. Использовал 4 листа.

Вот, вроде бы, и все. Из плюсов что заметил: музыка с шумкой пола — вообще совсем другое дело стало — бас отличный. Еще один плюс — стало меньше трясти на мелких кочках и всяких стыках, на мостах — почти незаметно. Работой своей очень доволен!

1 ≫

автомобилей ваз 2110 — 2112

антикоррозийная обработка кузова автомобилей семейства ВАЗ 2110

Наиболее быстро коррозия развивается в скрытых полостях и нижних частях кузова при попадании влаги, грязи, солей, кислот.

В связи с этим в процессе эксплуатации автомобиля ваз 2110, ваз 2111, ваз 2112 требуется дополнительная антикоррозийная обработка внутренних поверхностей и скрытых полостей кузова нанесением специальной антикоррозийной защиты, а в соединениях деталей нанесением уплотнительных мастик. Применяемые материалы для антикоррозийной обработки автомобилей семейства ваз 2110 указаны в табл. 8-1.

Мастика противошумная битумная

Защитный смазочный материал НГМ-МЛ применяется для антикоррозийной обработки скрытых полостей. Этим материалом обработаны скрытые полости новых автомобилей ваз 2110, ваз 2111, ваз 2112.

Защитное пленочное покрытие НГ-216Б используется для покрытия частей автомобиля под кузовом.

Мастика противошумная битумная БПМ-1 применяется для защиты от коррозии днища кузова автомобилей семейства ваз 2110 и для уменьшения шума. Толщина покрытия 1,0-1,5 мм.

Пластизоль Д-11А используется для защиты днища кузова от коррозии, от абразивного износа и для шумоизоляции. Толщина покрытия 1,0-1,2 мм. Пластизолем Д-11А обработаны днища новых автомобилей.

Пластизоль Д-4А применяется для герметизации сварных швов.

Невысыхающая мастика 51-Г-7 используется для герметизации сочленений кузова.

Во внутренние полости кузова автомобилей семейства ваз 2110 антикоррозийное вещество напыливается способом воздушного и безвоздушного распыления.

При воздушном распылении требуется сжатый воздух с давлением 0,5-0,8 МПа, пистолет-краскораспылитель с бачком, шланги и удлинительные насадки для пистолета. Лучшее качество антикоррозийного покрытие автомобилей семейства ваз 2110 достигается при безвоздушном распылении под давлением 4-12 МПа, которое позволяет распыливать материалы значительной вязкости.

Порядок выполнения операций для антикоррозийной защиты скрытых полостей:

установите автомобиль ваз 2110, ваз 2111, ваз 2112 на подъемник, снимите детали и обивку, препятствующие доступу в скрытые полости;

промойте водой температурой 40-50 °С через технологические и дренажные отверстия, скрытые полости (табл. 8-2) и низ кузова ваз 2110, ваз 2111, ваз 2112 до вытекания чистой воды. При этом опускные стекла дверей должны быть подняты;

удалите влагу, попавшую в салон и багажное отделение, продуйте сжатым воздухом все места нанесения антикоррозийного состава;

перегоните автомобиль в камеру для нанесения антикоррозийной защиты и поставьте на подъемник. Нанесите распылением антикоррозийный состав в места, показанные на рис. 8-6;

опустите автомобиль с подъемника, очистите от загрязнений лицевые поверхности кузова ветошью, смоченной в уайт-спирите.

Полости между арками колес и задними крыльями

Задние лонжероны пола

Полости усилителей щитка передка

Полости соединителей порогов пола

Нижняя поперечина задка

В проемы панели под обивкой

Снизу кузова и под задним сиденьем

Из салона и снизу кузова

Из салона, с передних и задних торцев порогов

Из салона и снизу кузова

Из салона и моторного отсека

Вперед и назад поднимите подушку сиденья

Откройте капот, снимите коврики

Снимите задний бампер

Восстановление антикоррозийного и противошумного покрытия низа кузова и

колесных арок на автомобилях ваз 2110, ваз 2111, ваз 2112 В процессе эксплуатации автомобиля антикоррозийное и противошумное покрытие на днище кузова подвергается воздействию гравия, песка, соли, влаги. В результате мастика и грунт повреждаются и стираются. Оголенный металл подвергается коррозии.

При повреждениях покрытия пластизоля Д-11А без нарушения слоя грунта поврежденные участки кузова автомобиля очистите от грязи и на сухую поверхность безвоздушным распылением или кистью нанесите пластизоль. Просушите пластизоль при температуре 130 ОС в течение 30 мин.

Допускается нанесение вместо пластизоля, противошумной мастики БПМ-1, сушка которой может проходить в естественных условиях.

Перед восстановлением антикоррозийного и противошумного покрытия установите автомобиль ваз 2110, ваз 2111 или ваз 2112 на подъемник, тщательно осмотрите низ кузова и выявите дефекты покрытия.

Очистите от грязи низ кузова, удалите ржавчину шпателем, шкуркой или преобразователем ржавчины согласно инструкции. Обдуйте низ кузова автомобиля сжатым воздухом.

Установите автомобиль на подъемник в камеру для нанесения мастики и снимите колеса. Закройте барабаны и диски тормозов защитными кожухами, изолируйте плотной бумагой и клейкой лентой карданную передачу, глушители, тросы и другие места, не подлежащие обработке мастикой.

Ветошью, смоченной в уайт-спирите, обезжирьте зачищенные до металла места.

На зачищенные места нанесите распылением или кистью грунт ГФ-073 и выдержите 5-10 мин. Затем нанесите распылением или вручную (кистью или шпателем) мастику БПМ-1 на дефектные места слоем 1,0-1,5 мм. Перекрытие по старому слою покрытия Д-11А должно быть минимальным.

В холодное время года мастику перед употреблением выдержать в теплом помещении до повышения температуры не ниже 20°С. В случае загустения мастики разбавьте ее ксилолом, но не более 3 %.

Лакокрасочное покрытие очистите от загрязнений мастикой ветошью, смоченной в уайт-спирите. Просушите мастику при температуре 100-110°С в течение 30 мин или при 18-28°С не менее 24 час.

Снимая и устанавливая уплотнители с металлическими каркасами, не допускайте смятия каркаса и образования гофр на уплотнителях.

Сварные швы не дают полной герметичности соединений деталей и, в случае попадания влаги между сварными деталями, там возникают очаги коррозии. От попадания влаги и грязи сварные швы загерметизированы пластизолем Д-4А. После замены отдельных деталей кузова промажьте сварные швы с обеих сторон пластизолем Д-4А и нанесите невысыхающую мастику типа 51-Г-7 в угловые стыки и зазоры.

1 — карманы капота; 2 — карманы передней двери; 3 — карманы задней двери; 4 — полости между арками задних колес и задними крыльями; 5 — задние лонжероны пола; 6 — средняя поперечина пола; 7 — передняя поперечина пола; 8 — пороги дверей; 9 — передние лонжероны пола; 10 — полости усилителей щитка передка; 11 — полости усилителей щитка передка (со стороны моторного отсека); 12 — полости соединителей порогов пола; 13 — пороги пола (с торцев); 14 — передние лонжероны; 15 — передние лонжероны пола (снизу кузова); 16 — передняя поперечина пола (снизу кузова); 17 — средняя поперечина пола (снизу кузова); 18 — задние лонжероны пола (снизу кузова); 19 — нижняя поперечина задка

Материалы: http://car-exotic.com/vaz-cars/vaz-2110-car-body-4.html

2 ≫

Если решено провести антикоррозийную обработку кузова ВАЗ 2110 своими руками, то появляется множество вопросов: как наносить состав, как самому сделать качественную обработку и т. д.

Подготовительный процесс перед нанесением защиты от коррозии на ВАЗ 2110

Многие владельцы автомобилей ВАЗ 2110 знакомы с таким понятием, как коррозия металла. К сожалению, заводская обработка автомобиля ВАЗ 2110 не защищает кузов на все 100% от появления коррозии и ржавчины. Не сразу по всему кузову автомобиля ВАЗ 2110 начинает проявляться ржавчина. Некоторые места кузова покрываются водяной плёнкой, и как только в эту область попадает щёлочь и кислоты, начинается образование электролита, которые имеет способность разъедать металл.

Существует несколько способов защиты кузова:

  • Гальванический тип покрытия.
  • Антикоррозийная обработка.

Гальванический тип – это оцинковка кузова, которая должна проводиться ещё на заводе, но она не вечна.

На заводе, при сборке автомобиля, проводят работы по защите кузова в виде нанесения различных защитных составов. Дно автомобиля обрабатывается мастикой, а закрытые места и полости защитным составом.

Заводской защиты кузова недостаточно и поэтому нужно раз в год проводить работы по защите металла. Обработка своими руками не так уж и проста — необходим полный и свободный доступ ко всем элементам днища, чтобы нанести толстый слой защитного состава.

Отслоившийся заводской антикор ВАЗ 2110

Подготовку перед обработкой антикором ВАЗ 2110 можно разделить на несколько этапов:

Перед тем как начать мыть днище нужно удалить подкрылки, если таковы имеются. Лучшим вариантом является установка машины на подъёмник, чтобы получить полный доступ. Промыть места обработки лучше три раза, чтобы избавиться от больших кусков грязи. Нанести моющее средство и после все это смыть. Мыть днище желательно горячей водой.

Для того чтобы начать наносить защитный состав, днище нужно высушить. Лучше всего просушить его сжатым воздухом, что значительно сэкономит время.

3. Очистка от ржавчины.

Если на днище есть участки, покрытые ржавчиной, то их нужно зачистить до голого металла. По желанию на очищенное от ржавчины место можно нанести антикоррозийный грунт. Это даст лучшую защиту.

Обработку машины начинаем с днища. Обрабатывается днище путём нанесения мастики, которая не высыхает. Наносить антикор можно кистью либо под давлением. После нанесения состав со временем укрепляется и не даёт коррозии шансов разъесть металл.

Днище “десятки” после обработки мастикой

Далее идёт обработка порогов. Снаружи пороги также обрабатываются мастикой, а изнутри жидким составом для скрытых полостей, чтобы максимально защитить пороги от ржавчины.

Проводя работы по защите днища, ещё необходимо обработать бензобак, на который также наноситься резинобитумная мастика.

Обработать колёсные арки можно двумя способами:

  • Нанести резинобитумную мастику и установить подкрылки.
  • Нанести жидкие подкрылки.

Жидкие подкрылки очень удобно наносить, но мастика имеет шумоизолирующее свойство. Поэтому после нанесения её в салоне становится тише. Резиновые подкрылки такого свойства не имеют, но прекрасно защищают металл арок от ржавчины.

Последним обрабатываются двери и скрытые полости кузова. Наносится жидкий состав, а именно мовиль. Выпускается он в виде аэрозоля, что позволяет без труда достать до труднодоступных мест.

Перед нанесением антикора внимательно изучить инструкцию по применению, так как каждый защитный состав индивидуален, и может наноситься разными способами и при разных условиях.

Ремонтируем автомобиль ВАЗ 2110 самостоятельно:

  • Шумоизоляция ВАЗ 2110 своими силами
  • Замена топливного фильтра на ВАЗ 2110 самостоятельно
  • Замена термостата ВАЗ 2110

Материалы: http://bezsto.ru/antikorroziynaya-obrabotka-avtomobilya/antikorroziynaya-obrabotka-vaz-2110/

3 ≫

Произведена антикоррозионная обработка скрытых полостей. Процедура важная для любого авто, а в моем случае мера практически вынужденная. Кузов отремонтирован, сварен и без антикора ни как не обойтись.

На обработку ушло два дня. В первый капитально «утопил» весь кузов из литровых баллонов. Рекомендованная температура нанесения материала не менее +10 градусов, помещение прогревал горелкой до +16 больше не вышло. Теплоизоляции практически ни какой, можно сказать грел соседей)))

Ушло 7 баллонов по 1L, восьмая банка осталась про запас. На мой взгляд хватило бы и 5-6 штук. В самом начале работ местами переборщил с распылом и пришлось сливать излишки через дренажи.

На второй день прошелся аэрозольными баллонами. В основном это места где не прошла большая трубка и там где требовалось более аккуратное-ювелирное распыление.

Дренажные отверстия закрывал бумажным скотчем, открыл через 2 дня. За это время антикор должен был проникнуть во все зазоры, полости, сварку и успеть загустеть. При более высокой температуре воздуха процесс проходил бы на много быстрее, у меня в среднем было +9+10 градусов.

В больших банках по 1L Prim ML оказался довольно густой, подогрев емкости ситуации не менял. Пистолет купленный для антигравия распылять эту жиду не захотел… совсем…(

Пришлось делать принудительную подачу материала через крышку, только так удалось все обработать.

Так же заменил штатную форсунку на самодельную с более мелкими и частыми отверстиями:

Инфа по теме из тех.документации:

Спасибо за внимание!) Драйва и удачи!)

Comments 27

А как лонжероны и пороги от грязи очистил? Или они у тебя чистые были? Видел как некоторые мовилили прям на грязь????

Много элементов было срезано, но то что осталось прочищено по максимуму сжатым воздухом и промыто. Пороги целиком вскрывались. Грязи там скапливается море, многих резиновых заглушек не было установлено, и песок лежал просто кучами… местами даже по несколько см.

Что у тебя очень полезно, так это схемы из мурзилки. Вот и в этом случае.

Приближаюсь к заливке полостей, но в моём случае будет проще по материалам: пушсало+нигрол(ТЭП15) куда можно залить, и нигрол+мовиль куда залить нельзя, а можно задуть.

Рад, что схемы пригодились!

Пушсало многие используют=) После заливки лишка будет вытекать, или полости будут сразу закрыты?

  • Editing history

Сейчас у нас такой сезон, что до весны сало и его смеси вытекать уже не будут. 🙂

Кстати, есть одна заглушка, которой на схеме не видно: пробка около крепления передних брызговиков. Она идёт в порог или другую полость?

Если большая пробка из арки, то данное отверстие ведет в порог и в передний лонжерон (вправовлево).

  • Editing history

Мовиль шляпа, на жаре потом потрескался весь, как пески пустыни.

Prim вроде норм держался, в комплексе с остальными работами по устранении ржы на капоте, уже 2 года следов нет.

Остальной кузов Тектилом обработан.

P.S. Продолжай, приятно смотреть как процесс идёт 🙂

  • Editing history

Есть такое дело с мовилем, prim летом на жару выкладывал и в том числе под дождь. Недельку пролежал так на крыше, подсох не много но остался липкий.

Тот что в больших аэрозолях 1000мл брызгал в полости капота и частично в крышку багажника. Еще кое где по мелочам. Основное лонжероны, пороги усилители и тем более там где была сварка завалено примом. Тектил пока не пробовал)

Прим весь истратился, мовиля много осталось.

запах у этого прим мл конечно жесткий… обработал внутреннюю полость хлопушки багажника, и охерел от вони. Он выветривается вообще? мне еще нужно на полы в салоне накидать антикора для скрытых

Выветривается, с этим нет проблем!))) В салоне не пахнет. Первые самые жаркие недели испарялось, но потом плавно сошло на нет. Материал в парафин не высох, остается липким, как и должно быть.

Спасибо)Теперь душа спокойна, что там все пролито)

Блин иногда сижу так и хочу назвать тебя Психом)) В хорошем понимании этого слова)) Все по уму и до талого сделал)

Да не чего, это я частенько слышу) Надеюсь все в хорошем смысле:D Самая частая фраза «а зачем?», тут уж без комментариев.

Залил от души, я решил отказаться от пистолета с трубкой, купил Prime ML для скрытых полостей в баллончике и красота, разбрызгивает, но баллонов нужно огромное количество, как себя показал самодельный наконечник?

Спасибо) Согласен на все 100% что в баллончике 400мл вообще красота, распыляет на 5+ туман, мелко все как надо, расходуется почти до последней капли.

  • Editing history

Залил от души, я решил отказаться от пистолета с трубкой, купил Prime ML для скрытых полостей в баллончике и красота, разбрызгивает, но баллонов нужно огромное количество, как себя показал самодельный наконечник?

По наконечнику. Работал с давлениями от 2Атм до 6Атм, результат везде разный.

Распыление почти во всех диапазонах отличное, тут вопрос в другом. При больших давления создается обратный поток из за меньшей пропускной способности форсунки. Как итог хороший гидро удар в банку, такой что выгибает верхушку и дно до круглого состояния, если пропустить еще раз такое то разворачивает кромки банки.

Вообщем все надо по уму и с расчетом. Потом будет время надо пистолетом заняться.

Лента новостей
