Подшипник передней ступицы ока с чего подходит

Будет дополняться и редактироваться постепенно.

Взято отсюда:

Генератор — ВАЗ 2108-09
Коммутатор — ВАЗ 2108 (shelez)
Катушка зажигания — ГАЗ 406 (shelez)
Передние тормозные шланги — ВАЗ 2108-09
Вакуумник — ВАЗ 2103 (littre)
ГТЦ — ВАЗ 2121 (littre)
Помпа — ВАЗ 2108-09
Термостат — ВАЗ 2108-09
Кран печки — Классика
Радиатор печки — Классика
Комбинация приборов — ВАЗ 2101
Реле поворотников — Классика
Подрулевой переключатель — ВАЗ 2105
Кнопки включения (свет, печка, ПТФ) — Классика
Поршневая — ВАЗ 2108-09
Ремень ГРМ — ВАЗ 2108-09 (le6ka)
Ролик натяжной ГРМ — ВАЗ 2108(2108-1006120), 2105(2105-1006124)
Шаровая опора — ВАЗ 2108-2112 (shelez)
Подшипник ступицы переднего колеса — с заднего колеса ВАЗ 2108-09
Подшипник ступицы заднего колеса (наружный) — ВАЗ 2101 (le6ka)
Подшипник вторичного вала КПП — ВАЗ 2108 (2108-1701031, 66-42205АМ)
Сателлиты дифференциала — ВАЗ 2101toha
Маслосъемные колпачки(2108-1007026-01, 2108-1007026-03) — ВАЗ 2108
Сальник распредвала передний(2108-1005034) — ВАЗ 2108
Сальник распредвала задний(2101-1005160) задний — ВАЗ 2101
Сальники датчика момента искрообразования — ВАЗ 2108-09 (le6ka)
Сальник привода правый с пружиной (2108-2301034) — ВАЗ 2108-09, 2113-15(le6ka)
Сальник привода левый с пружиной (2108-2301035) — ВАЗ 2108-09, 2113-15(le6ka)
Амортизатор задний — Шевроле Нива, передний амортизатор, «короче на 1 см и немного жёстче» (CARdetti)
Ступичные колпачки — ВАЗ 2107(ms69)
Пыльники на ШРУСы — Мазда-демио, Фиат Уно, Матиз(OKA-compromissShrek)

ступичные подшипники, родные и аналоги
перед — от зада 2108
ВАЗ 2108-3104020
SKF BA2B 633313 C
SKF VKBA 1307

зад внешний, от 2101
LADA 2101-3103025
FIAT-IVECO 4096104
FORD 1583567
FORD 81AB1238AA
VOLKSWAGEN 0019806202
VOLKSWAGEN 0019806702
VOLKSWAGEN 0019810405
VOLVO 0029811605
MERCEDES-BENZ 0009815905
ALFA ROMEO 60523332
ALFA ROMEO 60523333
ALFA ROMEO 60747299
ALFA ROMEO 116002140801
ALFA ROMEO 119002140800
AUDI 211405645D
AUTOBIANCHI 4096104
BMW 1451040
BMW 2634103
BMW 2634107
BMW 31212634103
BMW 1705013501260
BMW 1451040.9
FIAT 4096104
FORD 1583567
FORD 204E1215A2
FORD 204E1217B
FORD 81AB1238AA
HONDA 91052-671-004 91052-671-008
MAZDA 031733075 0317-33-075
MAZDA 850133047 B092-26-075
MERCEDES BENZ0009815905
MITSUBISHI MB 002073 MB515027
NISSAN 40215-A0100
NISSAN 40215-Y9500
NTN LM11949/LM11910
OPEL 330012
POLSKI 4096104
PORSCHE 99905901300
ROVER ATB-4238
ROVER GHB-102
SEAT FA 15824400
SEAT XO40961040
SIMCA TALBOT 9192000
SIMCA TALBOT 4416172400
SIMCA TALBOT 40637 C
TOYOTA 90368-19037
VAUXHALL 11055109
VOLKSWAGEN 684290987
VOLKSWAGEN 211405645 D
VOLVO 181586
VOLVO 3103418
VOLVO 181585/181584
Volkswagen 211405647
Chrysler 2986541
Chrysler 11615336
Ford 49979
Ford B5A1216A / B5A1217A
General Motors 3312851
General Motors 11055109
SKF VKHB2270
DAIHATSU 90368-19037

внутренний, свой 1111, но есть аналоги
ВАЗ: 1111-3104020
ГПЗ: 6-7205А
SKF: 30205 J2/Q
FAG: 30205
SNR: 30205 A

Ремень ГРМ 08-09
Один из подшипников задней ступицы 2101-3103025 или так 6-7804У

Сальники датчика момента искрообразования и приводов с 08 с тех же механизмов.

сальники приводов ВАЗ 2110

Пыльники на ШРУСы для привоов от мазда-демио встают как родные, даже лучше))), их маркировка 09-411, в каталоге было так, подходят вместо внешних и внутренних, ценник около 300 руб за штуку.

не знаю, понадобится комуто или нет — сателлиты дифференциала — от 2101 ! в око-магазах их нету, а в одном даже спросили — а что это такое — сателлиты )))

А также от Фиат Уно, Матиза. От Уно ставил и пыльники рейки.
А, ну ЗТЦ у меня от Сузуки Альто, с доработками, но посадочные места совпадают. А еще, гы-гы, потолочные рукоятки от Хундай Соната Smile

Газонаполнительные стойки для двери задка, от Нивы

привод спидометра от 2108
Есть 2108 и 21081 они разные по длинне, нужен метр

Ступичный подшипник SKF (ока перед/2108 зад) BA2B 633313 C
ока зад
наружный 2101-3103025 или VKHB2270
внутренний
ВАЗ: 1111-3104020
ГПЗ: 6-7205А
SKF: 30205 J2/Q
FAG: 30205
SNR: 30205 A

вообще подшипники задней ступицы матиза такие же как на оке и внутренний и внешний

Болт крепления задней балки кстати, кому может пригодиться подходит от «Болт М10х75х1.25 крепления рычага передней подвески 2108»

тормозные цилиндры от рено 21. Бош, делфи, ате, валео, трв… От 800 до 5000

говорят задние колодки от лансера 4 один в один

Пыльники на ШРУСы от мазда-демио с маркировкой 09-411- это FB 2047
размер 19 67.5 84, только на внутренние похожи(19 67 85).

Катушка зажигания от Subaru Sambar(Свечи с такой катушкой ставить иридиевые либо платиновые, обычные сгорают через 10минут езды!)
Задние пружины от Nissan Primera 11(задние)нужны прямые, а бывают под конус.
Задние амортизаторы от Toyota TownAce 30(с переда)+проставки под амортизатор, тк они на 5см короче.

ГТЦ от нивы

Подшипники ступиц колес: передние (шариковые двухрядные) стоят восьмерочные от задних ступиц; задние (роликовые конические) — наружний от 2101 передней ступицы, тоже внешний. Внутренний — оковский.

Подушки радиатора — десятка
Катушка зажигания — Волга
Передний сальник КВ и салиник распредвала — восьмерка
Задний сальник КВ — классика
Пыльники поворотных кулаков — восьмерка
Сальник штока выбора передач — восьмерка

Еще до появления оки я знал о вечной проблеме оководов: узкая резина, колёса на 12 дюймов которые более проблемо найти чем стандартные колёса. и самое глупое на мой взгляд это ступица на 3 болта! Всегда этому удивлялся, ну почему не сделать на 4 болта как на других ВАЗах. Ответ так и остался для меня загадкой.
После приобретения машины стал думать как бы переделать стандартную, искал в интернете. Нашел несколько способов:
1)пересверливание стандартного барабана на 4 болта где одна из шпилек остается общая а 3 других ставятся от нивы (они длиннее оковских)
2) проставки со шпильками внутри (самый популярный способ) одевается на стандартную ступицу, в проставке уже стоят 4 шпильки со стандартной ВАЗовской разболтовкой
3)пересверливание болтов и установки ступицы от ВАЗ 2109, этот способ я посчитал самым надёжным.
Увидев на драйве как кто-то пересверлил я пришел в ужас: непонятно как будет держаться
Купив балку с тормозными барабанами и ступицами было решено сделать следующее: отпилить пластину с балки ВАЗ 2109 и приварить вплотную к пластине на которую крепится стандартная ступица. На фото более понятно)
Есть еще один нюанс: когда пластина под 4 болта приварена необходимо на 1мм укоротить стандартные болты крепления ступицы иначе они не зажмут как следует

Попозже начну переделывать передок, не ругайтесь на то как она выглядит сейчас))
по ощущениям стала устойчивее, крены в поворотах стали намного меньше, разгоняется также, по кочкам едет мягче)
Надеюсь кому то моя запись окажется полезной, следите за бж — примерно через неделю появится еще более интересная запись!)

на конце болта видно что он упирался в стандартную пластину

родная

болт который закручен остается стандартным и закручивается в обе пластины

покрашено чтобы не ржавело)

поближе

мне показалось ненадёжным.

закручиваем

колесо выпирает примерно на 1 см, на фото кажется намного больше

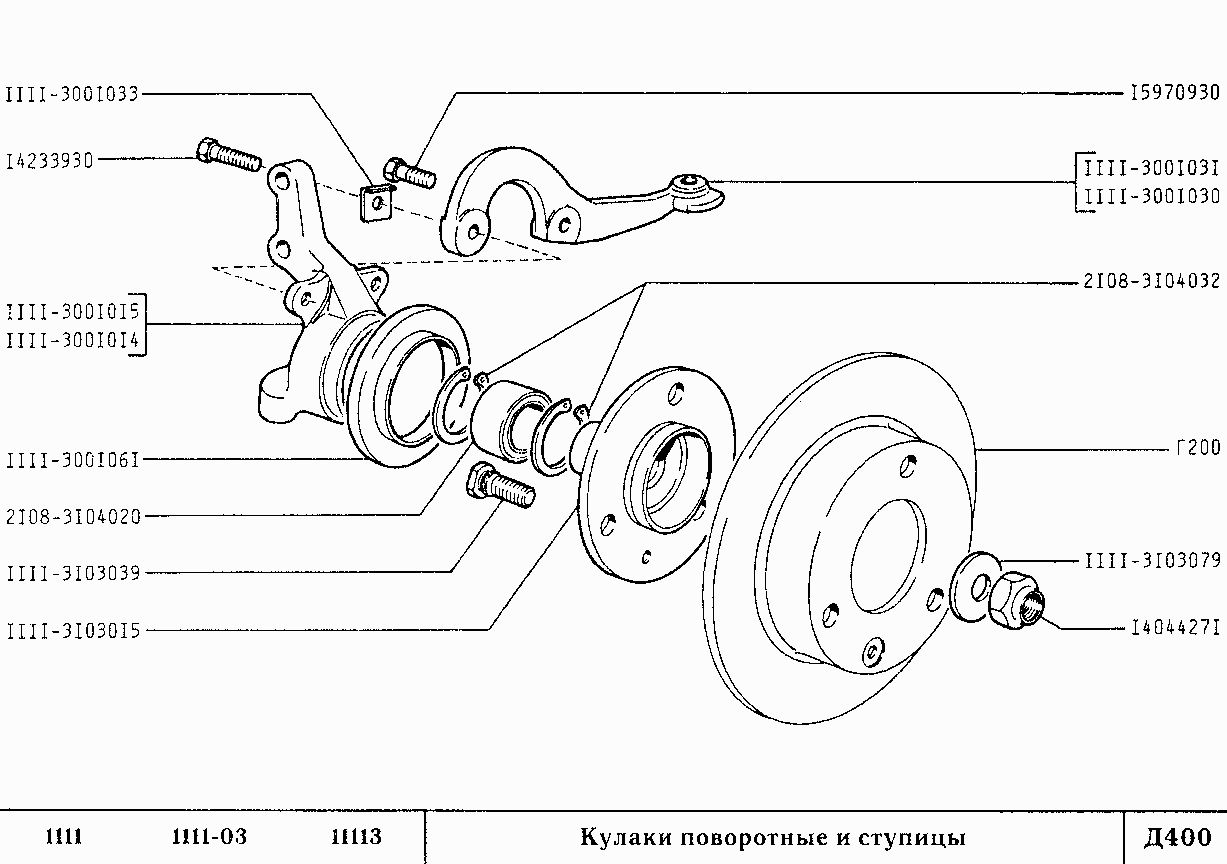

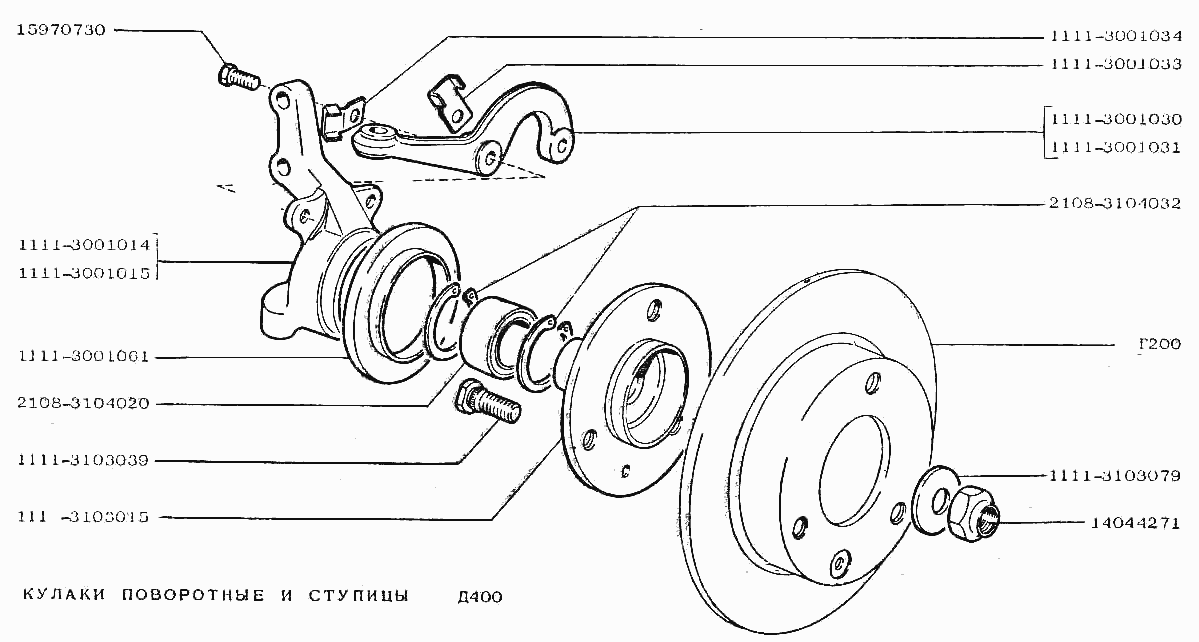

ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наша компания продает не все запчасти, представленные в этом списке.

Если в правой колонке есть ссылка «Стоимость» – эти запчасти есть в активной продаже. Наличие на складах по деталям с ценой смотрите в карточке товара.
Если в правой колонке нет ссылки «Стоимость» – такие детали мы не продаем и заказы на них не принимаем.

Поставленная ступица Ока 4 шпильки значительно упрощает покупку новых дисков и ободков. Большинство тех, что продаются на потребительском рынке в автомагазинах, рассчитаны на 4 болта, как на ВАЗ. В Оке же используется крепление диска под 3 болта, и приобрести их довольно затруднительно. А продавцы, пользуясь такой ситуацией, устанавливают завышенную цену. Простейшее решение проблемы — установка ступицы под 4 шпильки. Правда, придется внести и иные модификации в систему крепления колеса. Например, убрать или заменить подкрылки. Зато потом можно перейти на более высокий диаметр дисков.

Как переделать ступицу?

Простейший вариант модификации — приобрести специальную ступицу под 4 шпильки. В дополнение к ней потребуются 12-дюймовые тормоза, все собирается на кулаке. Скоба используется стандартная — та, что изначально ставится на заводскую Оку.

Поставить модифицированную ступицу можно и несколько иным методом. Простейший — это монтаж под скобу. Она берется с размерностью от 8 до 15 дюймов — на выбор хозяина автомобиля. В ней же простреливаются новые отверстия под шпильки. При необходимости сзади, под крепление на поворотный кулак, сверлится новая резьба (зависит от крепления, которое будет использоваться). Остается все собрать, и можно ставить новые диски под 4 болта.

Можно и вовсе воспользоваться старым вариантом, в котором используются стягивающие проставки. Но такой метод считается устаревшим и неактуальным. Да и нужных деталей для его воплощения в жизнь уже и не найти. Так что лучше ориентироваться на предложенные выше варианты.

Как заменить ступицу без покупки набора?

Предложенные методы того, как быстро и аккуратно переделать ступицу, требуют приобретения дорогостоящего набора дополнительных комплектующих (нестандартного типа, поэтому выпускают его сторонние производители). Но в целях экономии можно обойтись и без этого. Для реализации такой задумки потребуются:

Тут же нужно заметить, что снимать ступицы передних колес в Оке приходится с прикладыванием физического усилия. Из-за этого подшипники сразу же распадаются. Реанимировать их не получится, и простейший выход из ситуации — это покупка новой партии подшипников.

Сверлить тормозной диск следует сразу с приложенной ступицей. Фиксировать можно простыми «лапами». Если и сверлить дрелью, то процедура отнимет большое количество сил и времени. Сильно «наседать» на инструмент не стоит — не выдержит нагрузки. Поэтому следует просто делать перерывы спустя каждые 30-60 секунд.

После удачного сверления остается на Оке собрать барабаны на поворотные кулаки (сзади, естественно, все будет гораздо проще), добавить уже соединенные тормозные диски со ступицей и утрамбовать подшипники, если в процессе съема они разбились (вероятность этого очень высокая). Модификацию можно считать завершенной. Осталось отправиться в магазин за новыми дисками и поставить их.

Что дает установка ступицы под 4 болта?

Помимо того, что теперь под ступицу подойдут любые диски, можно ставить колеса большего диаметра.

На Оке это особенно актуально, так как в заводской подвеске наезд даже на маленькую яму глубиной в несколько сантиметров кажется переездом через огромную выбоину.

То есть установка ступицы под 4 шпильки крайне положительно сказывается на комфортабельности в управлении.

Подобная модификация потребуется и при капитальном ремонте трансмиссии автомобиля. Со стандартной ступицей на 3 болта нагрузка на всю ходовую будет меньше, в том числе и на двигатель. Но по стойкам удары приходятся сильнее, так как диски со ступицами не будут гасить нагрузку. Так что о будущем капитальном ремонте трансмиссии еще долго не придется беспокоиться.

Если обращаться в СТО, то модификация под установку ступицы в 4 болта обойдется как минимум в 12 тыс. руб. Если делать все самостоятельно без покупки набора на замену, придется потратить всего 3-4 тысячи. Еще потребуется сам инструмент. Выгода очень большая.

Часто еще на тематических форумах можно увидеть, что установка 4-шпильковой ступицы приведет к увеличенному расходу топлива. Отчасти так и есть, но разница составляет всего несколько процентов. Так что переживать за увеличение трат на покупку бензина не стоит. Все равно Ока — довольно экономичный автомобиль.

Если есть возможность поставить ступицы под 4 шпильки, то лучше этим воспользоваться. Естественно, если авто планируется еще длительное время и активно эксплуатировать. Если же его в скором времени будут продавать, то выгоды в монтаже модификации нет. На крайний случай всегда можно взять кованые или литые диски под 3 болта или заказать их изготовление в сторонних компаниях.

Вам потребуются: Баллонный ключ, ключ «на 27», плоскогубцы, отвертка, молоток, домкрат, подставка, противооткатные упоры.
Перед началом работы снимите тормозной барабан.
Рекомендации:

Завод-изготовитель рекомендует выполнять операцию при каждой замене колодок задних тормозов.
Эта операция довольно сложная и ответственная, поэтому рекомендуется обратиться к специалистам.
В ступице установлены два роликовых однорядных подшипника, требующие во время эксплуатации смазки и регулировки. Передний (наружный) подшипник снимается вместе с тормозным барабаном (см. подраздел 3.33).

Через отверстие в барабане (сняв заглушку) сбейте защитное кольцо со ступицы.

Поддев отверткой, выньте сальник из ступицы.

Выньте задний (внутренний) подшипник из ступицы.

Тщательно промойте керосином или уайт-спиритом внутренние кольца переднего и заднего подшипников с роликами и…

…внутреннюю полость ступицы с наружными кольцами подшипников.

Смажьте оба подшипника смазкой Литол-24 и…

…наружные кольца подшипников, а также заполните смазкой внутреннюю полость ступицы между кольцами подшипников.

Смажьте рабочую кромку нового сальника смазкой Литол-24.
Установите на место задний подшипник и сальник рабочей кромкой внутрь ступицы.
С помощью подходящей оправки запрессуйте сальник в ступицу до упора.
Установите защитное кольцо и запрессуйте его на ступицу до упора. Установите на место тормозной барабан и отрегулируйте зазоры в подшипниках (см. подраздел 3.35) и зазоры между колодками и тормозным барабаном (см. подраздел 3.34).
