Сцепление Шевроле Ланос – замена и ремонт

Автомобиль Шевроле Ланос на рынке прочно завоевал свою нишу, и пользуется популярностью у автолюбителей. Если возникает проблема, ее не сложно решить самостоятельно, так как доступны запасные части и информация по ремонту. Для автомобиля Шевроле Ланос предусмотрено однодисковое сцепление, где центральная пружина диафрагменная. Кожух, выполненный из высококачественной стали, облачает нажимной диск и с помощью болтов закреплен к маховику двигателя. Также существует подчиненный диск, который размещается на шлицах первичного вала КП. Он зажимается пружиной в отделе маховика и нажимного диска, то есть между ними. Привод в сцеплении гидравлический и состоит он из главного и рабочего цилиндров, к нему подведен шланг, трубопровод и непосредственно педаль сцепления.

Сцепление Шевроле Ланос

Подшипник крепится на втулке, которая является направляющей. На валу сцепления есть вилка, которая двигает подшипник, и там же, на валу выключения сцепления, находиться и рычаг, выключающий его.

Принцип работы сцепления Шевроле Ланос

В модельном ряде автомобилей Шевроле Ланос производитель устанавливает проверенное и надежное сухое однодисковое сцепление. Если возникает необходимость замены сцепления, то специалисты рекомендуют менять сразу все комплектующие:

  • Диск;
  • Корзину;
  • Выжимной подшипник.

Для автомобилей Шевроле Ланос существует особенность, которую стоит знать водителю. Если педаль газа опускается резко, то возникает характерный стук. Не стоит сразу считать это поломкой, так как этот звук появляется из-за зазора, который образуется между корзиной и диском, а когда педаль отпускаем, то зазоры выбираются, и можно услышать этот тихий стук.Задуматься стоит в том случае, если возникает посторонний звук, который имеет свойство пропадать, когда мы полностью выжимаем сцепление. Это первый сигнал к тому, что следует делать ремонт коробки передач на автомобиле Шевроле Ланос.Опытные мастера рекомендуют при замене сцепления поменять и сальники на коленвале и полуосях. Затраты это небольшие, и не придется впоследствии выполнять эту работу, лучше перестраховаться и не ждать износа сальников. Также можно заменить масло в КПП.

Признаки поломки

Выявить первые весточки о том, что автомобиль не в порядке, а точнее его сцепление можно по некоторым признакам:

  • Непривычные, посторонние звуки, когда педаль сцепления нажата до предела;
  • Педаль сцепления ведет себя нестабильно, ход ее изменился;
  • Задняя передача сопровождается хрустом, когда включается, то раздается такой характерный звук.
  • Если двигатель работает, то педаль газа выжимается с усилием.
  • Если эти симптомы появились, то следует немедленно приступить к замене, так как оттягивание такового может привести к более высоким затратам на ремонт. Как сделать чтобы сцепление прослужило долго?

Замена сцепления Шевроле Ланос

Прежде всего, стоит отказаться от некоторых привычек, которые зачастую вырабатываются при обучении. Например, постоянное присутствие ноги на педали сцепления, так как для неопытного водителя так спокойнее и легче передвигаться первое время. Это вредно тем, что ведомый диск постоянно находится в активном положении, и хоть немного, но выжат. Это служит причиной того, что диск работает с пробуксовкой и быстро изнашивается.

Опытные водители рекомендуют не держать постоянно включенным сцепление, когда не трогаешься с места.

Часто такое происходит в городе, когда возникает пробка. Удачным решением будет поставить на нейтральное положение и отпустить педаль сцепления. Прислушиваясь к своему автомобилю Шевроле Ланос со временем можно на слух определять, когда идет пробуксовка, если резко растут обороты если нажать на педаль, а затем падают, а автомобиль при этом разгоняется, то это верный признак того, что автомобиль нужно отправить на осмотр и ремонт.

Порядок действий:

  • Снять КПП;
  • Демонтаж коробки передач;
  • Открутить кожух от маховика;
  • Снять кожух и диск;
  • Собрать используя новые детали комплект сцепления;
  • Установить КПП, коробку передач;
  • Закрепить привод передних колес и все изъятые ранее детали (защиту, и др.)

Устройство сцепления

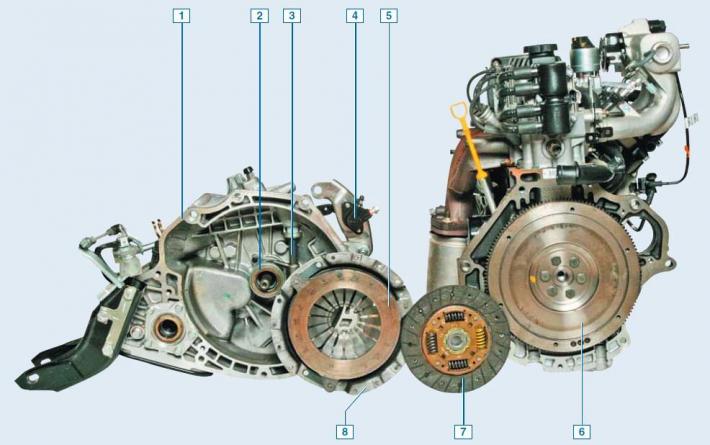

Элементы сцепления: 1 — картер коробки передач; 2 — подшипник выключения сцепления; 3 — вал выключения сцепления; 4 — рабочий цилиндр; 5 — нажимной диск; 6 — маховик; 7 — ведомый диск; 8 — кожух сцепления (корзина)
Сцепление однодисковое, сухое, с центральной пружиной диафрагменного типа.
Расположено в алюминиевом картере, конструктивно объединенном с коробкой передач и прикрепленном к блоку цилиндров двигателя.
Кожух сцепления соединен с маховиком двигателя шестью болтами.
Тремя парами упругих стальных пластин кожух соединен с нажимным (ведущим) диском.
Этот узел (его еще называют «корзиной» сцепления) в сборе балансируют на стенде, поэтому заменяют его целиком.

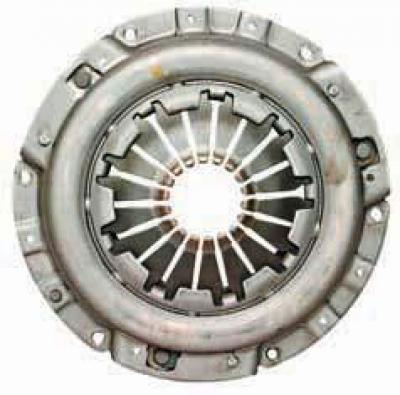

Кожух (корзина) сцепления
В кожухе установлена диафрагменная пружина.
Замена «корзины» необходима при кольцевом износе лепестков нажимной пружины, и если концы лепестков расположены не на одном уровне.
Отбраковываем «корзину» также при уменьшении усилия на педали во время выключения сцепления, что указывает на большой износ поверхности нажимного диска или «осадку» пружины.
Ведомый диск с пружинным демпфером крутильных колебаний расположен на шлицах первичного вала коробки передач между маховиком и нажимным диском.

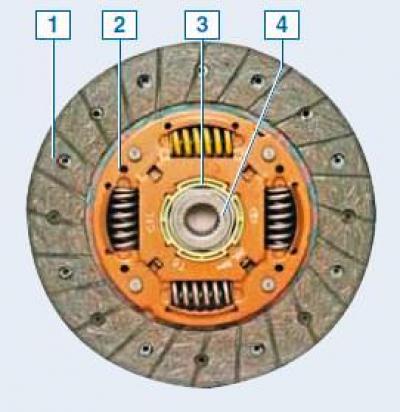

Ведомый диск сцепления: 1 — фрикционные накладки; 2 — демпфер крутильных колебания; 3 — демпфер холостого хода; 4 — ступица
Две фрикционные накладки диска приклепаны с обеих сторон к пружинной пластине, которая, в свою очередь, приклепана к одной из двух пластин демпфера.
Пружинная пластина имеет волнистую форму.
При включении сцепления фрикционные накладки сжимают пружинную пластину, что способствует более плавному включению сцепления.
Между пластинами демпфера установлена ступица диска.
В пазах ступицы и демпферных пластин установлены пружины демпфера.
Демпферные пластины соединены опорными пальцами.
В ступице диска напротив опорных пальцев имеются вырезы, которые позволяют ступице поворачиваться в определенных пределах относительно пластин демпфера, сжимая при этом демпферные пружины.
Это позволяет снизить динамические нагрузки в трансмиссии при трогании автомобиля и при переключении передач.
На ступице ведомого диска в пластмассовом корпусе расположен демпфер холостого хода, служащий для гашения крутильных колебаний и устранения стуков в коробке передач на холостом ходу двигателя.
Ведомый диск заменяют при осевом биении накладок более 0,5 мм, замасливании, растрескивании, задирах или неравномерном износе накладок, ослаблении заклепочных соединений, а также в том случае, если расстояние между рабочей поверхностью накладки и головкой заклепки составляет менее 0,2 мм.
Привод выключения сцепления — гидравлический.
Усилие в нем от педали к вилке выключения сцепления передается через рабочую жидкость.
Бачок гидропривода сцепления общий с бачком гидропривода тормозной системы.
Вал выключения сцепления с приваренным к нему рычагом поворачивается на втулках, установленных в картере сцепления.

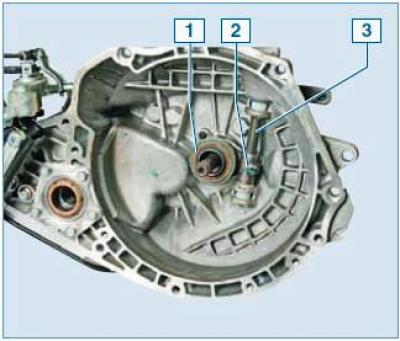

Элементы механизма привода выключения сцепления: 1 — подшипник выключения сцепления; 2 — вилка выключения сцепления; 3 — вал выключения сцепления
На валу болтом закреплена вилка выключения сцепления.
Между вилкой выключения сцепления и лепестками диафрагменной пружины установлен подшипник выключения сцепления.
Подшипник свободно перемещается по направляющей втулке, крепящейся к картеру сцепления тремя болтами.
Пружина в рабочем цилиндре через толкатель, рычаг и вилку выключения сцепления постоянно прижимает подшипник к диафрагменной пружине кожуха.
Педаль сцепления установлена на оси кронштейна педального узла.
Педаль соединена с толкателем поршня главного цилиндра сцепления.
Свободный ход педали сцепления регулируется вращением толкателя главного цилиндра сцепления.
Выключение сцепления происходит следующим образом.
При нажатии педали сцепления в гидравлической системе привода выключения сцепления создается давление рабочей жидкости, в результате чего поршень рабочего цилиндра, перемещаясь вместе с толкателем, давит на рычаг вала выключения сцепления, который поворачивается вместе с вилкой выключения сцепления и перемещает подшипник по направляющей втулке.
Подшипник давит на лепестки диафрагменной пружины.
Пружина, деформируясь, перестает прижимать нажимной диск к маховику, при этом нажимной диск отходит от маховика, вследствие чего коленчатый вал двигателя и первичный вал коробки передач могут вращаться независимо друг от друга.
При отпускании педали сцепления подшипник возвращается в исходное положение, при этом диафрагменная пружина вновь начинает давить на нажимной диск, который, в свою очередь, прижимает ведомый диск к маховику — в результате передача крутящего момента возобновляется.
Подшипник выключения сцепления содержит «пожизненный» запас пластичной смазки и поэтому не нуждается в обслуживании.

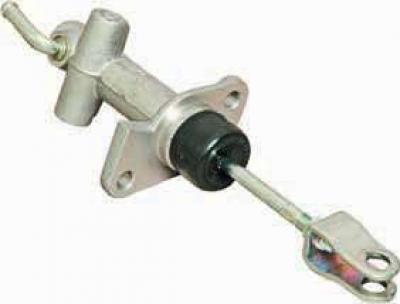

Главный цилиндр гидропривода сцепления

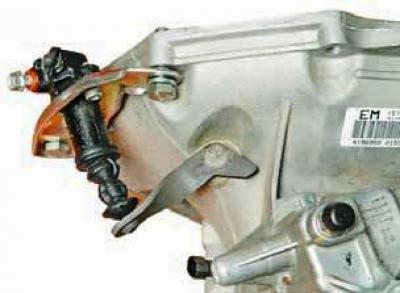

Рабочий цилиндр выключения сцепления
