Как поставить диск сцепления на ВАЗ 2109 — выжимной 2109

Содержание

Ваз 2109 — установка сцепления на автомобиль

В прошлой статье разговор шел о снятие сцепления с автомобиля и его последующей проверке с целью выявления неисправностей и других дефектов. Сейчас обсудим процесс установки сцепления ваз 2109. В принципе данный ремонт обратно противоположен процессу его снятия, единственное на что необходимо обратить внимание — это несколько нюансов, о которым мы сейчас и будем говорить.

  • Прежде, чем приступать к сборке, нам необходимо проверить качество перемещения ведомого диска по шлицам первичного вала коробки переключения передач. Диск должен перемещаться без заеданий, то есть шлицевая поверхность вала и диска должны быть идеально ровными без царапин и прочих задиров. Если подобные дефекты обнаружатся, то их можно устранить наждачной бумагой, ну а если наждачка не помогает, то замените либо первичный вал коробки, либо сам ведомый диск сцепления.
  • Если все нормально, то можно приступать к сборке, установив ведомый диск в корзину выжимного. При установке обратите внимание, чтобы выступающая часть ступицы ведомого диска была направлена в сторону нажимной пружины.
  • После чего вставляем центрирующую оправку в шлицы ведомого диска тем самым зафиксировав их между собой, предотвратив смещение, что облегчит последующую установку на маховик. В качестве центрирующей оправки может выступать любой обрезок трубы подходящий по внутреннему диаметру шлицов.

  • Теперь можно установить собранное сцепление на маховик, при этом его необходимо сориентировать по центрирующим штифтам, показанным на рисунке стрелками.
  • Заверните шесть болтов крепления корзины, зафиксировав маховик от проворачивания с помощью плоской отвертки, которую упираем в зубья маховика и болт, вкрученный в блок двигателя.

На этом ремонтные работы по сборке и установке сцепления ваз 2109 завершены. Установите коробку передач.

Определяем неисправность

В большинстве своем владельцы «девяток» производят ремонт автомобилей самостоятельно. В этом случае замена диска сцепления не является исключением. Если вы не знаете, как правильно поставить диск сцепления, то вам пригодится этот мануал по ремонту.

Автомобиль ВАЗ 2109

Сколько стоит диск сцепления на ВАЗ 2109? Таким вопросом задается каждый автомобилист, решивший поменять этот элемент в своей машине. На сегодняшний день средняя рыночная цена ведомого диска сцепления (далее — ДС) в Украине составляет около 300 гривен, в России — порядка 900 рублей.

Обратите внимание, перед тем, как поменять элемент, нужно точно удостовериться в том, что ДС уже отработал свой ресурс эксплуатации. Свидетельствовать о неисправности диска может:

  • регулярная пробуксовка сцепления;
  • невозможность осуществить выключение;
  • если при нажатии на педаль сцепления в автомобиле слышны вибрации;
  • если педаль не возвращается в нормальное положение.

Эти признаки говорят о том, что в работе сцепления что-то пошло не так. Но чтобы точно удостовериться в том, что нужна замена ДС, необходимо проверить его толщину. Как же узнать, какая толщина диска сцепления ВАЗ 2109? Это можно сделать как на станции техобслуживания автомобилей, так и самостоятельно в домашних условиях, но для этого необходимо правильно выполнить все действия. Для проверки толщины элемента необязательно его демонтировать.

Механизм сцепления 2109 в разборе

Чтобы проверить толщину ДС при помощи специального измерительного калибра, вам понадобится само устройство и инструкция по его эксплуатации. Также вам нужно найти гараж с ямой или заехать на эстакаду. Измерительный прибор нужно подсоединить к рабочему цилиндру сцепления и четко следовать инструкции. В этом случае вы будете точно знать толщину элемента.

Есть еще один способ (его можно назвать народным). Если вы решили проверить толщину ДС методом наших дедов, то мотор необходимо запустить на включенной четвертой или пятой скорости, и сразу же дать газу. В том случае, если мотор вашего ВАЗа не заглох, это свидетельствует об износе ведомого диска. Соответственно, пришло время его поменять.

Извините, в настоящее время нет доступных опросов.

Проводим замену

Инструменты

Начальный этап ремонтных работ по замене ДС заключается в подготовке всех инструментов, которые понадобятся в процессе. Речь идет о:

  • наборе гаечных ключей — понадобятся как торцевые, так и накидные;
  • новый ДС для ВАЗ 2109;
  • зубило;
  • домкрат;
  • несколько кирпичей;
  • рулетка или линейка.

Здесь же следует отметить, что в общей сложности замена элемента занимает в среднем около 4 часов, если все действия выполняются правильно. Поэтому запаситесь терпением. Для более подробного описания мы также приготовили для вас видео, которое вы сможете посмотреть в конце статьи.

Набор торцевых и накидных гаечных ключей Новый ДС в упаковке вместе с подшипником Зубило на тот случай, если ключом не получится открутить гайку Домкрат для проведения работ Кирпичи понадобятся в качестве опор Рулетка для замера свободного хода педали

Пошаговая инструкция

  1. Заехав на яму или эстакаду, поставьте ваш автомобиль на стояночный тормоз.
  2. Откройте капот и отключите аккумуляторную батарею.
  3. Далее, вам необходимо снять брызговик двигателя с левой стороны.
  4. Возьмите гаечный ключ и открутите ступичные винты с обоих передних колес. При необходимости воспользуйтесь зубилом.
  5. Теперь нужно поддомкратить передние колеса и открутить их, подставив кирпичи в качестве опор.
  6. Далее, открутите два верхних винта крепления КПП.
  7. После этого необходимо демонтировать стартер. Возьмите гаечный ключ и отвинтите три соответствующих гайки.
  8. Когда стартер демонтирован, нужно подставить домкрат под силовой агрегат, в который входит мотор, сцепление и КПП, и отвинтить боковую опору мотора.
  9. При помощи гаечных ключей отвинтите кулису переключения скоростей и заднюю опору агрегата.
  10. Теперь нужно демонтировать защитный кожух сцепления при помощи гаечного ключа.
  11. Когда кожух снят, можно открутить передний болт крепления КПП. Отвинтите также заднюю гайку.
  12. Когда болты откручены, можно снять коробку передач по верхним болтам до упора.
  13. Коробка будет висеть на проводах, а ее концевик ляжет на растяжку рычага. Таким образом появится щель, через которую нужно снять механизм сцепления.
  14. Смажьте направляющую моторным маслом и установите выжимной подшипник.
  15. Затем снимите старый ДС и установите на его место новый.
  16. Коробку передач можно одеть на направляющие, после чего закрутить два нижних винта. Далее, вращая коленчатый вал, равномерно закрутите все болты корзины сцепления.

1. Два болта крепления коробки передач — их нужно открутить 2. Демонтаж стартера ВАЗ 2109 3. Кожух сцепления ВАЗ 2109 — нужно открутить гайки, на которых он держится 4. Передний болт крепления коробки передач — откручиваем при помощи гаечного ключа 5. Демонтаж механизма через образовавшуюся в результате сдвига КПП щель 6. Выжимной подшипник в месте установки, смазываем направляющую 7. Так выглядят ведущий и ведомый диски механизма в разборе 8. Установка механизма с новым диском обратно 9. Закручивание нижних болтов коробки передач

На этом процесс замены ДС можно считать завершенным. Соберите все в обратной последовательности. После смены элемента необходимо произвести регулировку педали сцепления.

  1. Утопите педаль в пол, подставив рядом рулетку, которую также необходимо упереть в пол одним концом. Когда педаль находится в крайнем нижнем положении, необходимо зафиксировать это значение, отметив расстояние по центру подушки педали.
  2. Далее, педаль можно отпустить, но необходимо сделать еще одну отметку, когда она находится в крайнем верхнем положении. Запомните это расстояние.
  3. Теперь посчитайте величину свободного хода — если она больше или меньше отрезка в 125 — 135 мм, а после замены ДС это так и будет, то его нужно отрегулировать. Сам процесс регулирования подразумевает изменение длины оболочки тросика.
  4. Откройте капот и найдите конец тросика педали. Он виден хорошо, поэтому его поиск не займет много времени. При помощи гаечного ключа ослабьте фиксирующую гайку, крепящую тросик к рычагу, а вторую гайку затяните. Делайте это до тех пор, пока свободный ход педали будет в диапазоне от 125 до 135 мм.

Замер расстояния хода линейкой от педали до пола Замер расстояния хода при выжатой педали Регулировка привода сцепления гаечными ключами под капотом

Если у вас возникли какие-либо вопросы, касательно процесса, предлагаем вам ознакомиться с видео.

>Видео от Валерия Ушина «Как заменить ДС на автомобиле ВАЗ 2109?»

В этом видео автор наглядно показывает, как заменить ДС в автомобиле ВАЗ 2109.

Симптомы неисправности

Выжимной подшипник сцепления сам подскажет, что его ресурс уже на пределе или он полностью вышел из строя. Потому ваша задача — следить за поведением автомобиля и своевременно реагировать на возникающие проблемы.

Признак поломки

Особенности

Нажатие педали сцепления становится тугим

Изначально это доставляет только определенный дискомфорт, поскольку приходится прикладывать большее усилие для переключения передач. Но игнорировать такое явление не стоит. Необходимо заменить подшип

С трудом включается первая и задняя передача

Это говорит о том, что ресурс подшипника постепенно заканчивается, и вам срочно следует предпринять ответные действия. Если этого не сделать, вскоре вы не сможете включить ни одну из передач на вашей КПП

Автомобиль не тянет

Наблюдается потеря эффективности, работоспособности коробки. Следовательно, не удается правильно, быстро переключить передачи. Отсюда усложняются манёвры, обгоны и банальный набор скорости

Автомобиль буксует

Это происходит сначала изредка, а потому чуть ли не при каждом переключении передач. Этот симптом явно свидетельствует о том, что машину пора отправлять на СТО или в гараж для ремонта

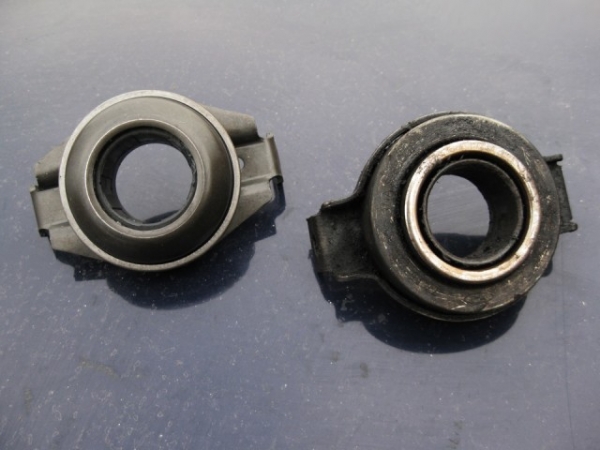

Старый и новый ВП

Если своевременно не заменить выжимной подшипник, в скором времени КПП откажет, сцепление не будет работать и это приведет к печальным последствиям.

Последствия износа

Если вы столкнулись с таким явлением как износ выжимного подшипника сцепления, то вы наверняка часто ездите на собственном ВАЗ 2109. Именно время и множество пройденных километров приводят к подобным поломкам.

Замена

Далеко не все автовладельцы решаются на самостоятельную замену выжимного подшипника (ВП). Но если вы готовы к такой работе, то дерзайте.

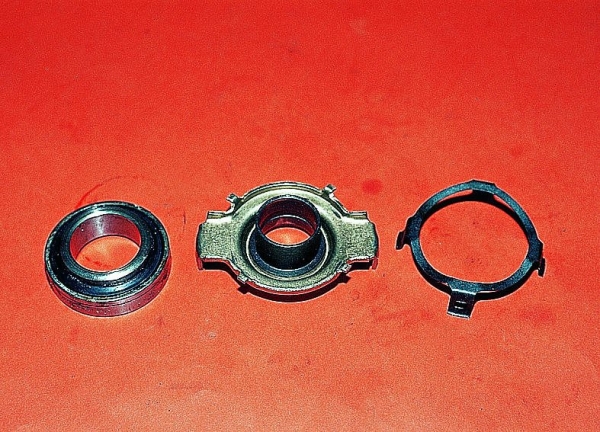

Компоненты ВП

Самой главной сложностью в замене ВП является необходимость демонтажа коробки переключения передач. Без этого мероприятия заменить компонент не получится.

Потому дважды подумайте перед тем, как принимать окончательное решение. Всегда есть возможность обратиться на автосервис.

Демонтаж КПП

  1. Разместите автомобиль над ямой или эстакадой.
  2. Поднимите капот, снимите с аккумуляторной батареи минусовую клемму и откиньте ее в сторонку.
  3. Отключите провод массы от картера сцепления.
  4. Отверткой демонтируйте брызговик двигателя. Для этого нужно открутить несколько саморезов, которыми брызговик удерживается на элементах боковых крыльев. Для ВАЗ 2109 используется ключ на 8. Демонтировав все имеющиеся там саморезы, снимите части брызговика двигателя и пока уберите их.
  5. Отключите тягу привода коробки передач. Для этого используется ключ на 13, которым ослабляются болты хомута. Далее отверткой разводятся концы хомута и элемент отсоединяется от КПП.
  6. Обязательно отключите датчик оптики заднего хода.
  7. Поставьте под задние колеса автомобиля упоры или кирпичи, чтобы машина не двигалась.
  8. Снимите передние колеса, ослабив предварительно болты и подняв переднюю часть кузова. Сняв колеса, уложите под кузов заранее подготовленные кирпичи.
  9. Ключом на 17 с обеих сторон откручиваются гайки крепления шаровой опоры к поворотному кулаку.
  10. Растяжка отводится в сторону, откручивают крепежные винты левой растяжки к рычагу подвески автомобиля.
  11. Гаечным ключом на 10 демонтируйте крепежи нижней крышки картера сцепления.
  12. Снимите опоры коробки передач. Это делается следующим образом. Подставьте под двигатель опоры или кирпичи, а под коробку домкрат. Открутите крепежные винты опоры к кузову ключом на 17. Сняв болт, снимите кронштейн опоры, открутив несколько соответствующих гаек.
  13. Переходим непосредственно к демонтажу КПП. Ключом на 19 откручивают крепежи картера сцепления к блоку цилиндров. Домкратом немного опустите коробку передач и отведите ее в сторону от двигателя. Опускайте, пока из коробки не начнет выходить первичный вал.
  14. Заручитесь поддержкой напарника, поскольку одному снять КПП достаточно сложно.
  15. Убедитесь, что первичный вал коробки не опирается на лепестки пружины сцепления. Если такую ситуацию допустить, вы их попросту повредите.
  16. Аккуратно поставьте коробку передач на опоры, стараясь ее не задеть. Иначе ремонт будет стоить куда дороже, чем покупка нового подшипника.

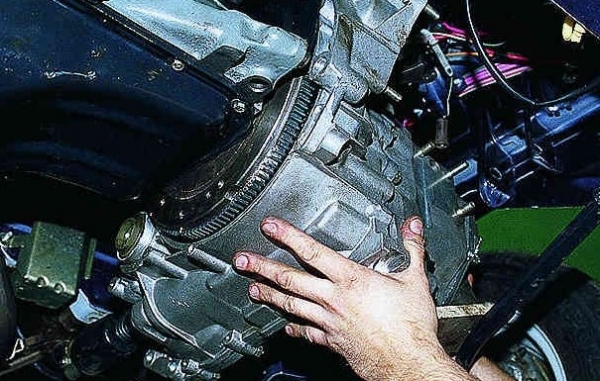

Снятие КПП

Снятие КПП — процедура сложная, требующая достаточно много времени, терпения и навыков. Потому без наличия таковых, за работу своими руками лучше не браться.

Замена ВП

Чтобы поменять выжимной подшипник, следуйте инструкции.

  1. Демонтировав коробку передач, можно изучить состояние выжимного подшипника. Покрутите его вручную. Если при этом возникли посторонние шумы, хрусты, тогда очевидно, что ВП потерял былую работоспособность и нуждается в замене.
  2. Отверткой выведите концы пружинного фиксатора и выведите муфту отключения сцепления.
  3. Отведите лепестки пружины прижимного кольца и снимите с муфты выжимной подшипник. Для этого потребуется снять держатель.
  4. На этом демонтаж подшипника можно считать законченным, потому вместо старого элемента устанавливайте новенький подшип.
  5. Перед установкой убедитесь, что элемент исправен, свободно вращается по оси, заедания отсутствуют, нет никаких хрустов, посторонних шумов.
  6. Поменяйте старый и новый подшипники местами. Вставьте элемент в муфту, чтобы выступающая его часть оказалась направлена в сторону муфты.
  7. Зафиксируйте подшип держателем сцепления. Вам необходимо удерживать подшипник на месте.
  8. Возьмите немного обычного моторного масла, обработайте им вал.
  9. Установите выжимник на вал и зафиксируйте деталь пружиной.
  10. В процессе обратной сборки четко придерживайтесь всех рекомендаций, соблюдайтесь хирургическую точность.

Процесс демонтажа и замены

Многие после подобных манипуляций забывают о важном моменте — регулировка сцепления. Если не отрегулировать систему, эксплуатационный срок существенно снизится, а потому вскоре вновь придется выполнять очень сложные ремонтные работы.

Сцепление – это металлический диск, предназначенный для связи маховика двигателя и коробки передач, для последующей передачи вращающего момента на колеса. Сцепление является одной из главных частей привода автомобиля, потому что движение без него невозможно.

Основные признаки, по которым следует судить, что сцепление находится в неисправном состоянии:

  • При высоких оборотах двигателя автомобиль набирает скорость очень медленно. Это свидетельствует о том, что диск достаточно стерся и начинает проскальзывать, тем самым, неудовлетворительно передает момент и снижает КПД работы двигателя.
  • После разгона в салоне автомобиля появляется запах горелого.
  • При движении на последних передачах, при малейшем прикосновении к педали сцепления, обороты резко поднимаются. Это объясняется слабой зоной соприкосновения диска сцепления и маховика двигателя, и передача момента исчезает при малейшем прикосновении к педали.

Если вы обнаружили в этом списке что-то из своих неисправностей, то это сигнал к тому, что сцепление вашего автомобиля находится в неудовлетворительном состоянии.

На ВАЗ 2109 замену сцепления можно проводить как со снятием коробки передач, так и без снятия. Рекомендуется первый вариант, так как в процессе замены появится возможность проверить состояние КПП изнутри и по возможности устранить мелкие неисправности, а также произвести очистку от грязи.

Порядок действий:

  1. Сливаем масло с КПП и ослабляем ступичные гайки на передних колесах (не откручивайте их до конца).
  2. Поднимаем машину с помощью домкрата, ставим на надежные упоры и снимаем колеса. Откручиваем, теперь уже до конца, ступичные гайки, снимаем суппорта со ступицы, откручиваем нижние шаровые опоры, вытаскиваем ступицу, подвешиваем на верхних шарнирах и извлекаем оба ШРУСа из коробки передач.
  3. Отсоедините аккумулятор и уберите его на время ремонта.
  4. Снимите трос привода сцепления и подвесьте его в стороне, подальше от места работы, чтобы он не мешал процессу. Защиту двигателя, разумеется, тоже нужно снять.
  5. Открутите и демонтируйте стартер и штангу кулисы. Кулису, лучше всего, открутить вместе с шарниром и оставить висеть под машиной. Таким образом, мы экономим время на регулировке штанги и облегчаем вес КПП для дальнейшего демонтажа.
  6. Теперь нужно поставить домкрат под штаны и немного приподнять их. Это действие поможет сохранить равновесие двигателя, потому что две опоры из трех, которые держат мотор, находятся на КПП и при снятии КПП двигатель может завалиться, или даже рухнуть.
  7. Снимите опору КПП со стороны водительского лонжерона. Открутите трос, приводящий в действие спидометр, и снимите пыльник картера сцепления. Она представляет собой жестяной лист, закрывающий маховик со стороны двигателя.
  8. Открутите болты, предназначенные для крепления КПП к мотору, и снимите КПП. Тут следует заострить свое внимание. Коробка передач «девятки» весит, порядка, 30-35 кг и при снятии её придется передвигать, чтобы она вышла спокойно. Это действие, лучше всего, выполнять вдвоем.
  9. Теперь нужно открутить родное сцепление с маховиком и установить заранее купленное новое.
  10. После замены сцепления, можно приступать к сборке. Сборку необходимо выполнять в обратной последовательности.

Кстати, о выборе сцепления. Лучше всего покупать сцепление зарубежного производителя, потому что отечественные имеют низкий срок службы и быстро выходят из строя. Самые позитивные отзывы остались за маркой Valeo. Покупать его или диск с маховиком другой марки – ваш выбор, здесь описана лишь рекомендация к покупке, основанная на опыте многих водителей.

Признаки и причины неисправности сцепления

Сцепление ВАЗ 2108, 2109, 21099 состоит из корзины, нажимного подшипника, ведущего и ведомого диска. Основными признаками неисправности сцепления считаются пробуксовка сцепления и неполное его выключение:

  • При неполном выключении (педаль нажата) наблюдается затрудненное включение передач на работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления.
  • При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, увеличится расход топлива.

Чаще всего, причиной поломки сцепления ВАЗ 2109 является неправильная эксплуатация автомобиля.Например, если машина «села» в снегу, а вы продолжаете усиленно газовать, или очень любите трогаться с пробуксовкой – все это сокращает срок службы сцепления.

Кроме самого диска сцепления, может выйти из строя и выжимной подшипник – он служит для плавного включения и выключения сцепления. При предельном износе выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять. Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка жидкости из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.

Кстати, при замене выжимного подшипника на СТО вам могут посоветовать заменить также и диск сцепления. Обычно, если начались проблемы со сцеплением, то лучше заменить все эти детали, потому как замена сцепления весьма тяжела: необходимо снимать коробку передач. Но если кто-то хочет сэкономить на этом, то все детали сцепления можно купить и отдельно.

Для работы будет необходимо следующие:

  • ключи на 8, 10, 13, 17 мм;
  • динамометрический ключ, торцовая головка на 8 мм;
  • домкрат;
  • ёмкость для слива масла;
  • смотровая яма или подъёмник.
  • отвёртка плоская, молоток.

При снятии или установке коробки передач нельзя опирать первичный вал коробки на лепестки нажимной пружины сцепления, чтобы не повредить их.

Замена сцепления на ВАЗ 2109/21099 без снятия КПП

Проводить замену сцепления ВАЗ 2109/21099 без снятия КПП достаточно сложно. Вы не найдёте инструкций и рекомендаций в руководстве по эксплуатации автомобиля на эту тему. Данные рекомендация основана на опыте автолюбителей, которые делятся своим опытом замены сцепления.

Основная проблема при замене сцепления заключается в том, что не у каждого автомобилиста имеется эстакада, яма, а тем более подъемник, и надо сделать так, чтобы массивная КПП не упала на землю. А поднимать ее проблематично, так как подлезть под машину с ней невозможно. Все действия по снятию КПП почти не отличаются от выше приведенной инструкции, за исключением нюансов:

  1. Приобретите в магазине два болта с верхнего рычага передней подвески «классики». У них резьба точно такая же, как и на тех болтах, которыми стянута коробка и блок ДВС.
  2. Вкрутите их сверху, только после этого, небольшим ломиком или отверткой, начинаем рассоединять узлы. Задняя часть коробки после отодвигания ляжет на поперечную тягу, а между картером сцепления и маховиком образуется зазор – около 15 сантиметров.
  3. Через образовавшуюся щель снимается выжимной подшипник, выкручиваются болты на корзине.

А вот установка немного отличается от того процесса, который показан в инструкции:

  1. Поставьте новый выжимной на свое место. Затем на маховик устанавливается диск и поверх него корзина.
  2. Наживите болты буквально на пару оборотов, но не затягивайте!
  3. Аккуратно начинайте насаживать первичный вал на шлицы в диске.
  4. Потом коробку отодвигаем назад и проводим затяжку болтов на корзине. Затяжка болтов крепления корзины происходит только лишь после установки коробки на свое место.
  5. После этого можно ставить КПП и затягивать на ней болты.

При замене сцепления без снятия КПП на автомобиле ВАЗ 2109/21099, центровать диск не нужно!

Какой подшипник сцепления ставить?

Оригинальный номер подшипника сцепления 2108 1601182.

Аналоги:

  • Pilenga PC-P 2108 — 360 руб.
  • Luk 500 0439 20 — 1156 руб.
  • Fenox TP2116C3 — 345 руб.

1

Снимаем «минусовую» клемму с аккумулятора «4», снимаем разъем с датчика массового расхода воздуха (ДМРВ) «2», ослабляем хомут крепления гофры к ДМРВ «3», вынимаем из автомобиля корпус воздушного фильтра «1».

2

Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач.

3

Снимаем защитный кожух сцепления. Отсоединяем провод «массы» и датчик верхней мертвой точки от картера сцепления. Отсоединяем провода от выключателя света заднего хода. Сливаем масло.

4

Откручиваем 3 болта крепления кронштейна к кузову. Откручиваем гайку крепления растяжки рычага.

5

Поддомкрачиваем автомобиль. Извлекаем два болта «1» и отсоединяем шаровой шарнир рычага подвески от поворотного кулака. Откручиваем гайку «2» крепления растяжки к рычагу подвески, вынимаем продольную растяжку вместе с рычагом.

6

Снимаем колесо, откручиваем ступичную гайку и отворачиваем крепление шаровой опоры к поворотному кулаку, затем выводим ШРУС из отверстия подшипника.

7

Уперев монтировкой в картер коробки передач, впрессовываем внутренний шарнир привода из полуосевой шестерни, для этого резко бьём по корпусу внутреннего шарнира молотком. Выбиваем шарнир из полуосевой шестерни.

8

Крепление шаровой опоры без привода переднего колеса.

9

Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от шарнира выбора передач. Также необходимо подставить подпорку под двигатель, иначе он может опуститься слишком низко и оторвать шланги отопителя салона.

10

Отвернув болты крепления задней опоры подвески силового агрегата, вынимаем кронштейн подвески из проушин лонжерона кузова.

11

Ключом «на 17» откручиваем гайку и вынимаем болт левой опоры двигателя. Отвинчиваем три гайки крепления стартера и снимаем стартер.

12

Ключом «на 19» отворачиваем три болта и одну гайку крепления картера сцепления к блоку цилиндров, отводим коробку передач от двигателя и снимаем ее.

14

Накидным ключом «на 8» откручиваем шесть болтов крепления кожуха сцепления к маховику. Чтобы болты легко отвернулись, простукиваем их головки медным молотком. Для отворачивания болтов можно также воспользоваться головкой «на 8».

15

Снимаем ведомый и ведущий диски сцепления. Проверяем степень износа фрикционных накладок. Если головки заклёпок углублены менее чем 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклёпочные соединения, диск необходимо заменить. Трещины или механические повреждения на деталях ведомого диска не допускаются.

16

Если при визуальном осмотре обнаружено ослаблении заклепочных соединений деталей корзины сцепления и ведущего диска, то следует заменить ведущий диск сцепления в сборе.

17

Смазываем посадочное место выжимного подшипника на валу, а также направляющие вилки сцепления, затем устанавливаем подшипник.

18

Ставя сцепление, ориентируем ведомый диск выступающей частью в сторону ведущего диска и вставляем центрирующую оправку.
