Блок доводчика стекол

Всем привет.
В сегодняшнем обзоре речь пойдет об универсальном блоке доводчика стекол, приобретенном мною на eBay, и о его установке на автомобиль Toyota Camry SV40.
Не могу сказать, что эта функция очень необходима и я изначально планировал заниматься установкой подобного блока. Но как-то раз, в погожий летний день все изменилось. Возясь под капотом, я оставил автомобиль с открытыми окнами, чтобы салон не нагревался, так как на улице было жарко. Дело шло к дождю, но мне казалось, что начнется он не очень скоро и я успею все закончить. Как оказалось, я был не прав. С первыми каплями я начал собирать инструмент и устанавливать снятые детали обратно. К тому времени как я с этим покончил, дождь шел уже весьма приличный. А окна так и остались открытыми. Решил закрыть их с ключа. Увидев, что стекло в водительской двери пришло в движение и закрылось, я как-то по наивности своей, решил, что и остальные стекла закрылись. В общем, не обратив на них должного внимания, ушел вглубь гаража раскладывать ключи, да отвертки. Как вы понимаете, после того, как дождь закончился меня ждала удручающая картина. Через окна, которые остались открытыми, в салон натекла масса воды. Пришлось потратить достаточно много времени на то, чтобы все вытереть. Так я узнал, что доводчик в Camry есть только на водительской двери и понял, что надо что-то делать. Возможных вариантов было не так уж и много, а самым оптимальным являлась покупка блока управления стеклоподъемниками.
Такие блоки бывают 2 видов: универсальные и под конкретный автомобиль. Отличаются они только проводкой и стоимостью: последние стоят раза в 3-4 дороже. Так что мой выбор пал на универсальный блок.Посылка заставила себя подождать. Заказывал я ее в начале августа, а пришла она в середине октября. К сожалению, полноценного трека на нее не было, так что узнать где она пропадала не представляется возможным. Зато известно, что по территории Китая двигалась она достаточно шустро. Ознакомиться с этой информацией можно. Но как бы то ни было, она благополучно добралась до меня.
Блок поставляется в оригинальной заводской упаковке, который представляет собой картонную коробку с красочной полиграфией.

На одной из боковых граней перечислены основные характеристики находящегося внутри устройства, а так же имеется отметка на сколько стекол он рассчитан.

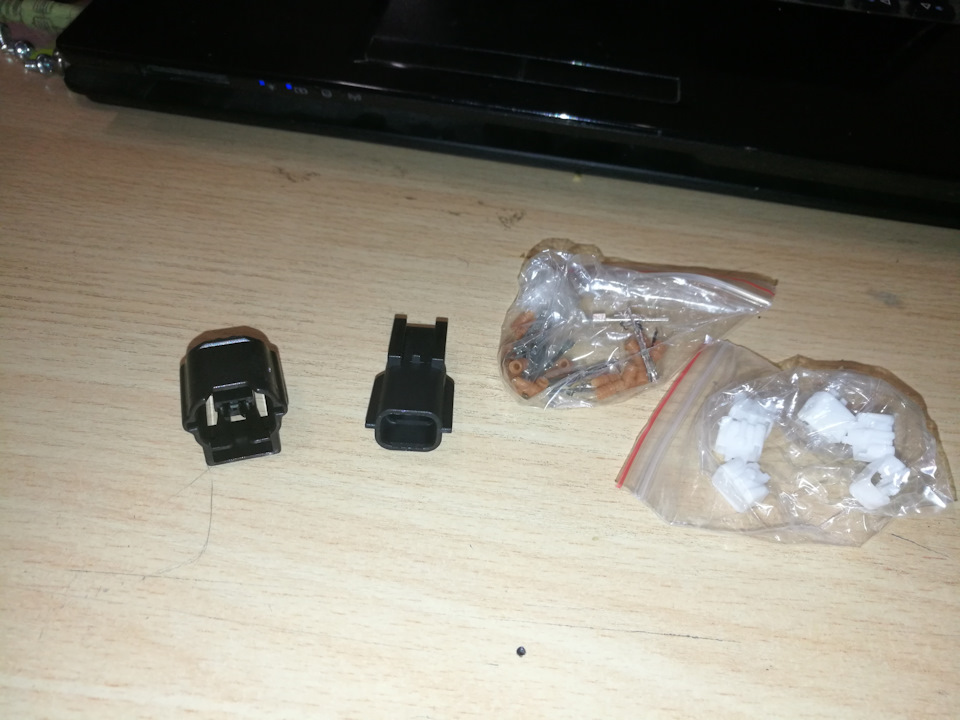

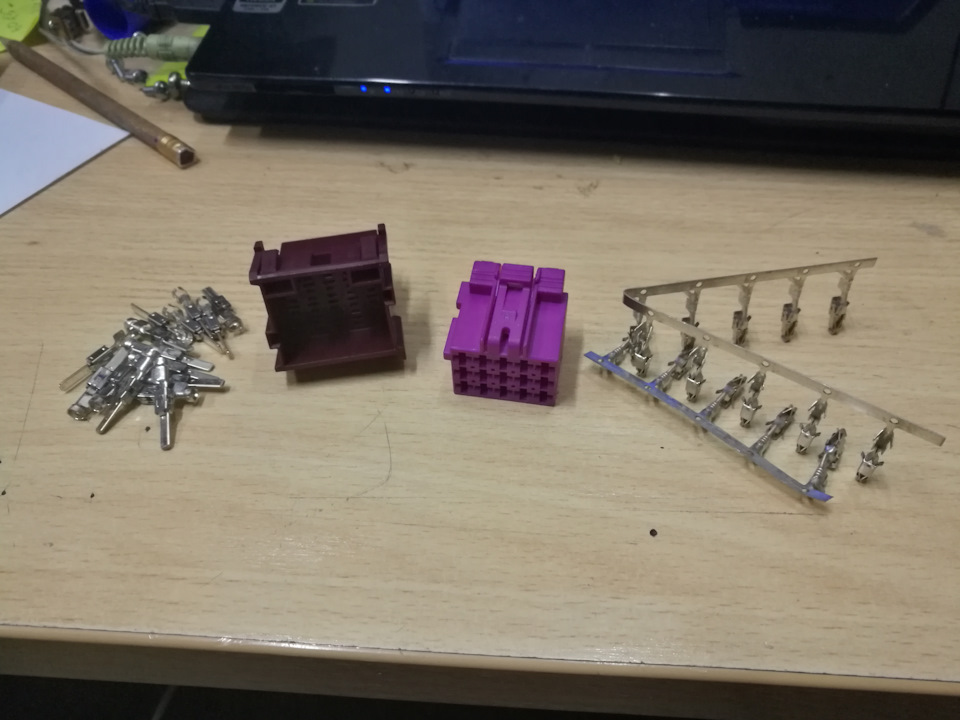

Внутри коробки находились: собственно, сам блок, необходимые для подключения провода, кусочек двухстороннего скотча и небольшая черно-белая инструкция.

Сам блок выглядит довольно симпатично и аккуратно. На одной из его сторон даже наклейка с датой изготовления имеется, которая лепится для того, чтобы было известно с какого момента отсчитывать гарантийный срок 🙂

Жгут комплектных проводов подключается в расположенный на тыльной стороне блока разъем, так что тут проблем с подключением быть не может 🙂

Половинки корпуса соединены при помощи двух винтов, так что добраться до внутренностей блока можно без особых проблем. Хотя там ничего особо интересного и нет:

Основным элементом тут являются 4 реле, отвечающих за подачу импульса на тот или иной провод. Плата с односторонним расположением элементов. На обратной стороне ничего кроме дорожек нет.

Ничего криминального в качестве пайки и используемых элементов обнаружено не было. Если не считать кусочек припоя, прилепившегося к одному из реле 🙂

Самое интересное, что есть в инструкции — схема подключения.

В принципе, больше ничего интересного в том, что находилось в коробочке нет, а значит можно переходить к установке блока в автомобиль.
За другие автомобили не скажу, но в Camry все необходимые для подключения провода имеются под обшивкой водительской двери. Если честно, то изначально я думал, что придется тянуть туда как минимум постоянный плюс, но все обошлось. Так что начинаем со снятия обшивки. Благо, для этого надо всего лишь выкрутить два винта и отщелкнуть несколько пластиковых клипс.

Далее нам необходим жгут проводов, идущих в блок управления стеклоподъемниками. Вот этот блок:

Как видно на фото, грязи на нем очень много. Так что стоило сюда залезть хотя бы ради того, чтобы ее вычистить.

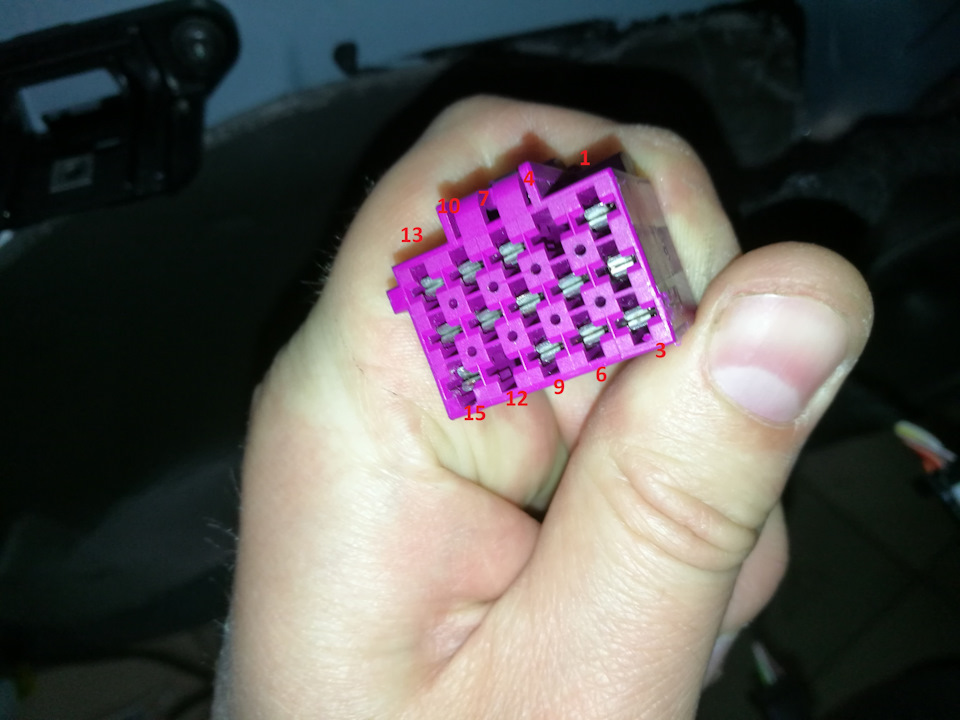

А сейчас самое интересное — провода. Из полученного блока выходит 16 проводов. 8 из них «силовые» и отвечают за подачу питания на сам блок. Еще 8 подключаются к поводам, идущим от кнопок штатного блока к моторчикам стеклоподъемников. И все бы ничего, если бы не одна проблема — стеклоподъемник водительской двери. Из-за того, что управление на него подается посредством кнопки «Auto», устроен он те как, как все остальные. Этот моторчик оборудован своими собственными «мозгами» и управляется не через подачу «плюса». К нему подходит пара силовых и несколько управляющих проводов. В общем, из-за этого с первого раза установить доводчик у меня не получилось 🙁 При подключении реле срабатывали не так, как надо и предохранитель, расположенный на проводе постоянного плюса периодически перегорал.
На фото ниже: слева толстые провода — провода, отвечающие за подачу питания на задние и переднее пассажирское окно. С ними никаких проблем нет — режем пополам и подключаем согласно схемы из инструкции. По центру тонкие — управляющие провода водительского стеклоподъемника, справа толстые — силовые провода.

Для того, чтобы заработал доводчик водительской двери пришлось выпаять реле из блока и впаять его между между контроллером и блоком на двери.
Повторная установка блока осуществлялась в условиях, близких к спартанским: холод, ветер, дождь. Поэтому фотографии было делать некогда, зато после завершения трудов смог сделать небольшое видео, демонстрирующее работу блока:

https://www.youtube.com/embed/llJt3Ht0ZRY» frameborder=»0″>

Как видно, теперь все работает как и должно. Стекла подымаются поочередно. У меня сперва передние, потом задние. Но эту очередность можно без особых изменить, подключив провода не так, как они изображены в схеме.
После того, как я закончил установку и пришел домой, меня посетила очередная идея. Теоретически, можно было не заморачиваться и не выпаивать реле. Можно было оставить заводской дожим водительского стекла, а остальные три заставить работать через заказанный блок. Есть у меня товарищ с такой же машиной — по весне попробуем реализовать эту схему на его авто, а то сейчас уже слишком холодно для того, чтобы что-то делать на улице (если присмотреться, то на видео видно, что у нас уже и снег летает)…
Как итог, могу сказать, что покупкой я остался доволен. Блок отлично выполняет свои функции, стоит недорого, да и ставится довольно просто (особенно, если нет кнопки «авто» на штатном стеклоподъемнике). И еще он универсален, а значит подойдет для любого автомобиля, оснащенного электроприводом стеклоподъемников. Переплачивать $20-30 за точно такой же блок, но с уже разведенной проводкой под определенную марку смысла не вижу 🙂
На этом все. Спасибо за внимание и потраченное время.

Доводчик стекол. Основы установки

Михаил Панфилов

Луковые кольца, застрявшие между сиденьями в машине, лучше со временем не пахнут

calendar_today 2 мая 2018 visibility 22760 просмотров

В личке меня достаточно часто спрашивают, как установить блок доводчика стекол в Тойоту? Решил сделать описание.

Доводчик стекол нужен, чтобы закрывать стекла при поступлении сигнала на закрытие, например с автосигнализации или штатного центрального замка.

Стекла при срабатывании автодоводчика, как правило, закрываются последовательно. Доводчик должен понимать, что стекло закрыто (анализирует, например, шум или протекающий ток эл. двигателя) так же должен понимать отсутсвие нагрузки и ограничение времени работы (т.н. режим обрыва тросика).

Есть доводчики которые умеют ещё и открывать стекла и определять препятствие (как родной доводчик в Camry), есть доводчики с памятью и т.д., тут всё зависит от вложенного алгоритма в мозги доводчика. Блоки доводчиков выпускаются для управления двумя или четырмя стеклами.

Для того, что бы установить самому доводчик нужны руки, умеющие держать паяльник, нужно знать, как пользоваться конролькой или (и) что обозначают цифры на экране тестера, что такое «плюс» и «масса» аккуратность ну и желание и время.

Рассмотрим обычный доводчик, который умеет только поднимать стекла (два или четыре — неважно). То есть подали сигнал на закрытие — поднялось первое стекло, затем второе, затем третье и т.д.

Для начала нужно понять принцип управления открытия-закрытия окон с штатных кнопок управления:

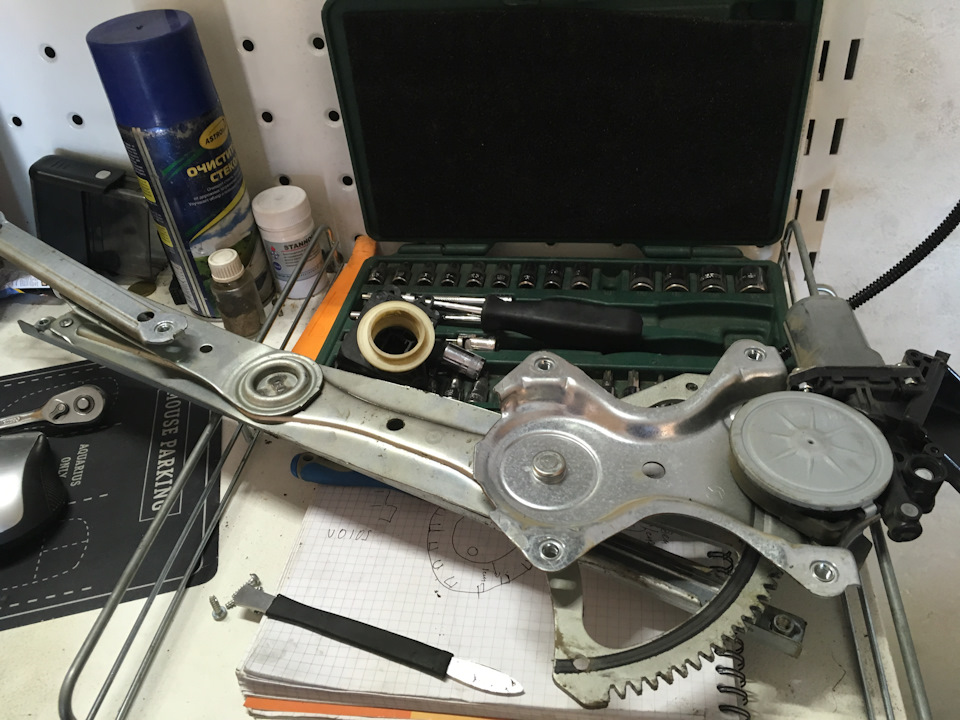

Поднятием-опусканием окна управляет мотор постоянного тока, вращение которого зависит от полярности напряжения. В нормальном положении, когда кнопки управления ненажаты мотор соединен обоими концами на массу, соответственно он недвижим.

Если нажать на кнопку «Закрыть», то плюс попадет на один контакт мотора (на втором контакте мотора масса) соответственно мотор начнет крутиться (ну скажем по часовой стрелке).

Если нажать кнопку «Окрыть», то плюс попадет уже на другой контакт мотора, вращение будет в другую сторону, соответственно окно начнет движение вниз. Ну и если нажать обе кнопки одновременно, то на обоих контактах мотора появится +12 Вольт, разницы напряжений не будет и мотор останется недвижим.

Таким же макаром управляются все остальные окна. Питается схема через предохранитель, через контакт IG2 замка зажигания (второе положение ключа в замке).

Теперь рассмотрим сам доводчик и способ его монтажа и встраивания его в штатную схему.
Схем и реализаций доводчиков и исполнений на рынке полно, но все они работают по одному принципу — дублирование штатной кнопки «Закрыть» своим внутренним реле, которое включается и отключается мозгами доводчика.

Доводчики выпускаются универсальными, для управления «массой» или «плюсом». В Тойотах управление стеклами плюсом.

Соответственно согласно нужному варианту в схеме доводчика нужно подключить провода питания или переключить перемычку в доводчике, в инструкции по установке этот пункт подробно описан.

Все часто слышали слово Сarshering — это групповое пользование автомобилями https://shacaring.ru/town/carsharing-moscow/. И данный проект является платформой, где частное лицо или даже небольшой прокат автомобилей может сдавать любому человеку легковой автомобиль в аренду. Это шикарный вариант для большого города как Москва.

Теперь про монтаж и установку.

Нужно определить место установки корпуса доводчика. Как правило доводчик устанавливается в водительской двери прямо под штатным блоком управления секлоподъемниками.

Для определения места нужно снять блок кнопок и посмотреть вовнутрь, определив свободное пространство внутри.

Нужно определить и вызванить (если нет под рукой схемы) нужные точки подсоединения в проводах, подключенных в блоку кнопок. Подробнее:

Необходимо определить провода контролькой на которых появляется плюс во время движения стекла вверх. Эти провода большого сечения, их нужно перерезать и припаять провода согласно прилагаемой схеме доводчика. (скручивать совсем нерекомендую, ибо токи там очень большие).

Если в машине четыре стекла, то соответственно нужно перерезать четыре провода и припаять от доводчика восемь проводов.

Необходимо найти провод питания доводчика. Так как доводчик должен работать при отсутствии ключа в замке зажигания, то нужно найти толстый плюсовой провод, на котором плюс 12 Вольт есть при отсутствии ключа в замке зажигания.

В блоке кнопок есть управление центральным замком, где этот плюс должен подходить. Если его нет — то нужно смотреть его на клемах привода закрытия-открытия дверей.

Необходимо определиться со способом управления автодоводчиком. Например, если есть автосигнализация, то у неё есть выход доп. канала, на котором появляется сигнал при постановке на охрану.

То есть поставил на сигналку — окна закрылись. Заморочка тут — нужно тянуть отдельный провод от сигналки в дверь через гофру в двери к блоку доводчика. Есть ещё вариант подключения к центральному замку.

Для этого нужно определить провод в разъеме блока кнопок, который соединяется с массой, если нажать кнопку закрытия дверей. К нему и нужно подключить управляющий провод. При такой схеме окна будут закрываться даже от штатной сигналки.

Теперь про управляющие провода доводчика стекол В доводчиках, как правило есть два входа для управления закрытием окон.

Первый срабатывает, если его соединить с массой а второй, если на него подать плюс. В большинстве случаев используется первый вариант.

Так же в доводчике могут присутствовать дополнительные провода запрещения работы автодоводчика или например сигнальнвй вывод, на котором появляется сигал при работе автодоводчиков.

Если установлен штатный доводчик водительского стекла, то монтаж и установка доводчика немного услажняется установкой блока обхода (вернее управления) штатного доводчика. Звучит громко, но реализуется она одной маленькой релюшкой.

Как устанавливаются доводчики дверей


В первую очередь рассмотрим с чего состоит весь механизм. Первое, что бросается в глаза, это электронный привод, который помогает в дотягивании двери. Далее исполнительный механизм, который монтируется в дверь. Электронный блок управления, датчик положения двери, трос привода и роликовый фиксатор.

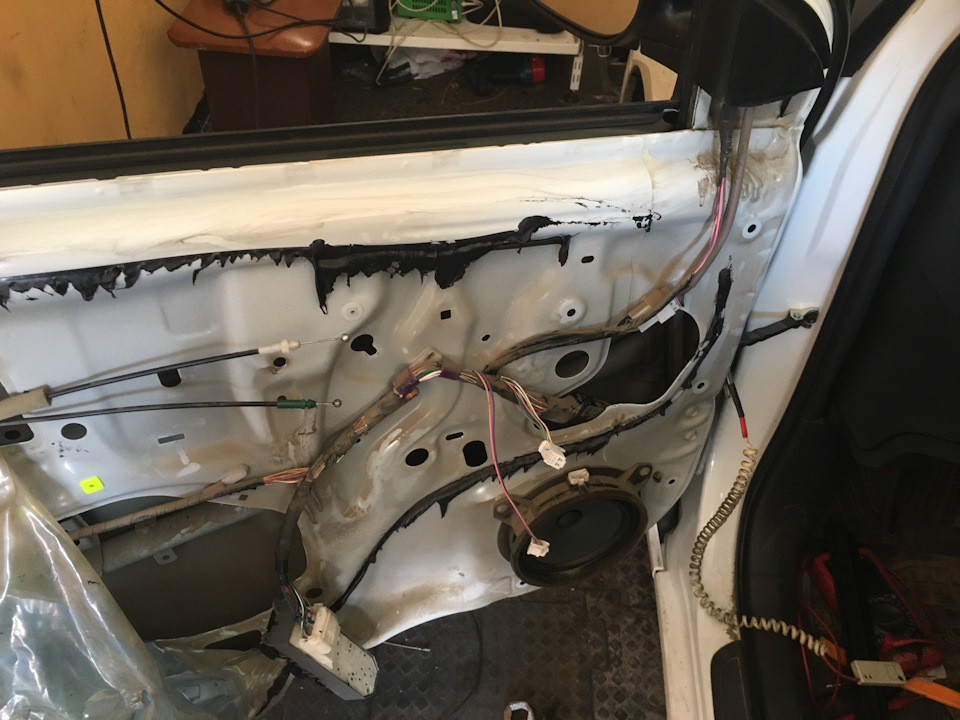

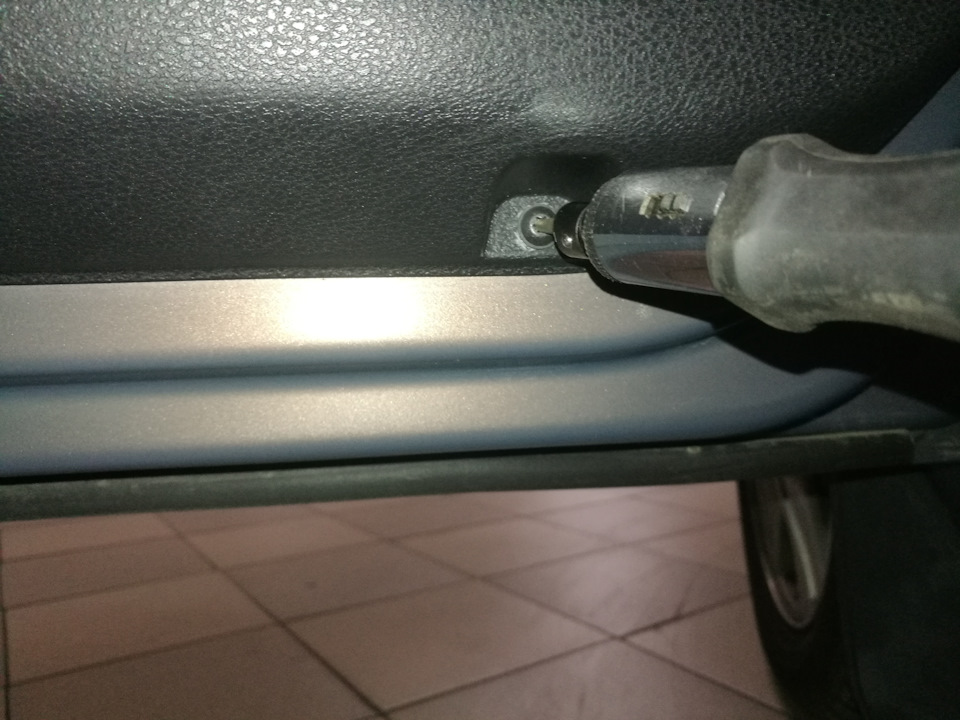

Установка всей системы начинается со снятия обшивки двери. Если в автомобиле есть электрозеркала или электростеклоподъемники, то стоит внимательно записать или запомнить расположение контактов, чтоб потом не пришлось снова снимать. В худшем случае можно перепалить систему управления.
После снятия обшивки устанавливаем на свободное место электронный привод, таким образом, чтоб дотягивающее звено было направлено в сторону дверного замка. Это уменьшит силу сопротивления при срабатывании доводчика. Прикручивать электронный привод нужно намертво, так как именно он будет брать на себя всю силу при доводке автомобильной двери. Трос, который будет передавать силу, ставится от рабочего механизма штатного замка и до электронного привода, таким образом, чтоб не мешал другим механизмам и желательно не пересекался с ними.
На двери над замком ставится датчик, который при совмещении с магнитом (так же ставится на стойку автомобиля напротив датчика) срабатывает и дает сигнал для начала работы всего механизма доводчика. Стоит помнить, что магнит и датчик нужно установить точно один напротив одного. Для этого понадобится просверлить два отверстия в кузове и двери автомобиля.
Вся электроника и датчик подключены к блоку управления, который ведет контроль за работой доводчика и передает все сигналы на механизмы. Подключается блок управления от общей системы питания в 12В. Срабатывание на закрытие двери полностью происходит от 1 до 2.5 секунды. Блок управления так же стоит тщательно закрепить на корпусе двери, так как в самый неподходящий момент станет болтаться и создавать неприятный звук. После этого придется снова снимать обшивку.
После установки всех механизмов следует проверить их работоспособность, слегка закрыв дверь, и у вас перед глазами она автоматически должна сама полностью закрыться. Далее обратно устанавливаем обшивку двери. Таким образом, стоит обойти каждую дверь, на которую будет установлен доводчик.

Простой доводчик стекол автомобиля

За что я люблю российский автопром — за то, что в наших автомобилях огромный простор для творчества! Недавно приобрел ВАЗ 2114 и началось…
Сегодня хочу рассказать Вам про доводчик стекол. Конечно, можно было пойти и купить готовый модуль рублей за 400, а то и дешевле… но это не про нас! Кроме того хотел реализовать автоматическое полное открытие и полное закрытие с помощью стандартной кнопки стеклоподъемника.
Алгоритм работы такой: хотим полностью открыть (закрыть) окно — коротко жмем кнопку открытия (закрытия). Если надо установить стекло в среднее положение — держим кнопку, стекло едет, отпускаем — останавливается. Ну и естественно все это дело подключаем к сигналке. Ставим на охрану — и радуемся.
На рисунке 1 приведена схема стандартного подключения электростеклоподъемников передних дверей ВАЗ 2114.

Рисунок 1.
При нажатии кнопки открытия окна контакты 2 и 7 замыкаются и подают +12В на двигатель стеклоподъемника. При этом контакты 1 и 6 кнопки остаются замкнутыми и подключают двигатель стеклоподъемника к массе автомобиля. Стекло открывается.
При нажатии кнопки закрытия окна контакты 1 и 2 замыкаются и подают +12В на двигатель стеклоподъемника. При этом контакты 3 и 7 кнопки остаются замкнутыми и подключают двигатель стеклоподъемника к массе автомобиля. Стекло закрывается.
На рисунке 2 приведена схема подключения модулей доводчиков без подключения к противоугонной сигнализации. На каждую дверь свой модуль.

Рисунок 2.
Теперь, при нажатии кнопки открытия окна +12В подается на модуль доводчика и, в зависимости от длительности удержания кнопки, модуль доводчика подает +12В на двигатель стеклоподъемника на время нажатия и удержания кнопки или до полного открывания окна. Если необходимо полностью открыть окно необходимо коротко нажать (длительность импульса +12В на входе модуля до 0,2 секунды) кнопку открывания. При нажатии и удержании кнопки стеклоподъемник работает почти в обычном режиме — окно открывается, пока нажата кнопка. ”Почти” потому, что движение стекла начинается с задержкой в 0,2 секунды после нажатия на кнопку.
Аналогично и при закрытии окна.
При движении стекла в режиме полного открытия или закрытия короткое нажатие на кнопку противоположного направления остановит движение.
При достижении крайних положений движение стекла возможно только в противоположном направлении.
На рисунке 3 приведена схема подключения модулей доводчика и модуля согласования с противоугонной сигнализацией. Модуль согласования ставится в водительскую дверь.

Рисунок 3.

На рисунке 4 приведена принципиальная схема модуля доводчика.

Рисунок 4.
Модуль доводчика.
Описание работы.
Основа устройства — микроконтроллер ATTiny13. Порты PCI2 и PCI3 работают в режиме прерывания по любому изменению логического уровня на них. Контроль конечного положения стекла определяется по току двигателя стеклоподъемника герконовым реле К3. Контакты реле подключены к выводу INT0 внешнего прерывания контроллера. Вывод INT0 подтянут к +5В внутренним резистором порта. В любом случае, движение стекла ограничено временем в 4,3 секунды (Если на Вашем авто время поднятия превышает 4,3 секунды, то подправлю прошивку). Для исключения влияния пускового тока, внешнее прерывание отключено на время 0,65 сек после пуска двигателя.
Конструкция и детали.
Схема модуля собрана на односторонней печатной плате, помещенной в пластиковый корпус. Фото 1, 2 и 3.

Фото 1.

Фото 2.

Фото 3.
Фьюзы контроллера ATTiny13 по умолчанию. Резисторы, конденсаторы — любые. Транзисторы — любые на ток от 100мА. Стабилитроны, диоды — любые маломощные. Реле на 12В, 10А минимум. Можно использовать автомобильные пятиконтактные. Корпус — любой. Плата выполнена под корпус G-1015. Геркон — любой. Для КЭМ-2 и стеклоподъемников моей машины обмотка реле получилась 3,5 витка. Количество витков подбирается при настройке. Обмотка выполнена медным эмалированным проводом 0,6…0,8 мм.
Настройка.
После сборки необходимо проверить качество пайки, проверить напряжение питания контроллера, прошить контроллер. Далее необходимо настроить порог срабатывания токового реле. Подключаем все на авто, убеждаемся, что стекло двигается при нажатии кнопок. Если двигается не в ту сторону, то меняем местами провода двигателя.
С помощью вольтметра меряем напряжение на двигателе стеклоподъемника. После нажатия на кнопку стекло начнет подниматься (опускаться), вольтметр покажет напряжение. При достижении конечного положения напряжение должно тут же пропасть. Если оно не пропадает, значит токовое реле не сработало. Необходимо добавить виток к катушке реле и повторить процедуру.
Может получиться и так, что реле будет иметь ложные срабатывания (в основном при поднятии стекла). Тогда необходимо убрать виток с катушки реле и проверить работу стеклоподъемников еще раз. После всех настроек необходимо ”погонять систему” и убедиться в правильности работы.
У кого нет сигнализации, могут дальше не читать:)
Модуль согласования с сигнализацией.
Описание работы.
Модуль согласования, конечно громкое название для устройства из 3-х деталек…
На рисунке 5 приведена принципиальная схема модуля согласования.

Рисунок 5.
Модуль согласования представляет собой реле, переключающее свои контакты на время до 0,2 секунд во время постановки автомобиля на охрану. Есть два способа подключения модуля:
— Если использовать положительный сигнал при постановке на охрану (при постановке на охрану появляется +12В на выходе сигнализации), то вывод 2 модуля согласования подключается на массу автомобиля, а вывод 1 к положительному выходу сигнализации. Можно использовать выход сигнализации на электрозамок (если нет центрального замка) на котором появляется +12В при постановке на охрану, вывод на реле дополнительных блокировок и т.д.
— Если использовать отрицательный сигнал при постановке на охрану (при постановке на охрану выход сигнализации ”притягивается” к массе, выход с ОК), то вывод 1 модуля сопряжения подключается к +12В, а вывод 2 к отрицательному выходу сигнализации. Это, обычно, выходы на реле дополнительных блокировок.
Сигнал может быть как временным — присутствовать некоторое время после постановки на охрану, так и присутствовать постоянно во времени охраны.
Конструкция и детали.
Схема модуля собрана на односторонней печатной плате, помещенной в пластиковый корпус. Фото 4 и 5.

Фото 4.

Фото 5.
Настройка.
После сборки необходимо проверить срабатывание модулей доводчиков от модуля сопряжения с сигнализацией. При необходимости подобрать конденсатор.
P.S.
За все последствия, связанные с установкой и использованием данной конструкции, автор ответственности не несет!
Все повторившие данную конструкцию должны понимать, что доверяют свой автомобиль, а так же свою собственность, находящуюся в салоне “восьминогому микромозгу”…
А кто знает, что придет в его килобайтную голову…:)
P.P.S. Работа доводчиков еще не проверялась в зимнее время…
Проверка Уральскими морозами пройдена! Все ОК!
P.P.P.S Ставьте подальше от динамиков, а то глюков словите…
P.P.P.P.S. Иногда доводчик пассажирского окна подключивал из-за помех, создаваемыми мотор-редуктором стеклоподъемника. Вылечилось установкой неполярного конденсатора емкостью 1 мкФ на колодку идущую к мотор-редуктору стеклоподъемника.
Прошивка и печатка прилагаются.
P.S. Добавил прошивки с таймаутом от 4 до 15 секунд.

Виды и особенности доводчиков

Для начала необходимо определиться с алгоритмом работы доводчиков стекол, их видами и особенностями. Эти сведения помогут вам в дальнейшем определиться с выбором. Итак, начнем с описания работы этого устройства.

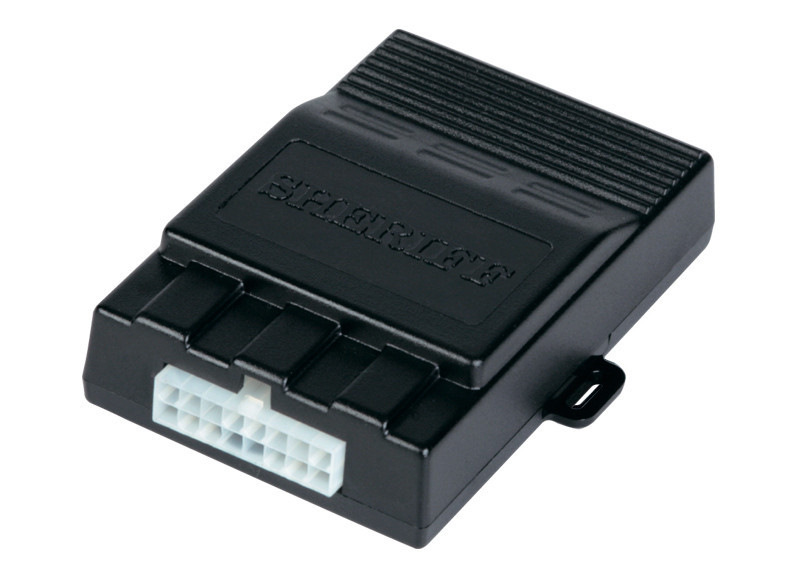

Доводчик представляет собой электронный блок управления, который устанавливается между электроприводом (электродвигателем) стекол и кнопкой его управления на дверях машины. При отключенной сигнализации он не работает, пропуская командные сигналы через себя на опускание или поднимание стекол. А при включении сигнализации и центрального замка он автоматически проверяет состояние окон, и в случае, если они открыты, блок управления подает команду на электропривод о том, чтобы выполнить их закрывание.

Существует несколько разновидностей доводчиков, каждый из которых имеет свои особенности. Рассмотрим их детальнее:

Внутренняя часть доводчика

  • Доводчики стекол на 2 стекла и на 4 стекла. Соответственно, их можно устанавливать в машинах, оборудованных двумя или четырьмя электростеклоподъемниками. Принципиальной разницы в их работе нет, за исключением сложности подключения. Этого вопроса мы с вами коснемся немного позже.
  • Наличие памяти. Речь в данном случае идет о том, что устройство запоминает высоту расположения стекла перед тем, как закрыть его, и возвращает его на тот же уровень при отключении сигнализации и открытии центрального замка. Эту функцию можно отменить в случае, если, например, на улице идет дождь. Процедура выполняется через интерфейс блока управления, и отличается у каждой модели.
  • Наличие защиты стекол и внешних предметов. Подразумевается наличие защитного механизма, который останавливает закрытие стекла в случае, если между ним и верхней кромкой оконного пространства попал какой-нибудь предмет. Благодаря ему можно избежать травм (например, в случае, если таким предметом оказался человеческий палец), повреждения непосредственно стекла, а также выхода из строя соответствующего электропривода.

Естественно, что цена доводчика стекол будет отличаться в зависимости от наличия перечисленных функций в нем, а также торговой марки, под которой выпущено устройство. Как правило, схема подключения доводчика не меняется от наличия дополнительных возможностей. Далее рассмотрим этот вопрос подробнее.

Установка доводчика стекол

В комплектацию устройства при покупке обязательно входит схема подключения доводчика стекол. Поэтому все дальнейшие работы необходимо выполнять в точном соответствии с ней. Непосредственно блок доводчика стекол можно устанавливать в любом месте в салоне автомобиля. Чаще всего его монтируют под обшивкой дверей или под передней панелью. Главное, что в данном случае необходимо учесть, это надежную защиту прибора от попадания на него влаги.

Для работы вам понадобятся следующие инструменты:

  • крестовая и плоская отвертки;
  • бокорезы и плоскогубцы;
  • изолента и/или термоусадка.

Теперь перейдем непосредственно к вопросу о том, как подключить доводчик стекол… Как указывалось выше, в первую очередь необходимо изучить имеющуюся схему. Для простоты понимания рассмотрим доводчик, предназначенный для работы с 2 стеклоподъемниками. Его типовая схема подключения будет выглядеть следующим образом:

В зависимости от конструкции корпуса модуль крепится на один или два самореза (хотя могут быть и другие варианты). В случае, если вы примите решение установить доводчик под обшивкой водительской двери, будьте осторожны при ее демонтаже. Под обшивкой проложено много различных проводов, обеспечивающих работу стеклоподъемников и центрального замка. Непосредственно для работы вам понадобится крестовая отвертка, с помощью которой необходимо открутить крепежные винты и снять обшивку (монтаж панели может отличаться у разных автомобилей).

Схема подключения доводчика стекол подразумевает коммутацию к его модулю трех проводов — питания («плюса»), массы («минуса») и сигнального провода, который подключается к сигнализации автомобиля (вместе с центральным замком). Как правило, электросхема доводчика имеет собственный предохранитель. Он необходим для защиты прибора от возможного скачка тока при возникающих коммутационных процессах или аварийных ситуациях.

Установка доводчика на ВАЗ Калину

Самый сложный момент при подключении доводчика стекол заключается в том, что необходимо делать врезку в провода, идущие к электроприводу стеклоподъемника. Места врезки можно посмотреть на приведенной выше схеме. При этом важно не перепутать «плюсы» и «минусы» на существующей схеме и подключаемом приборе. В противном случае направление вращения двигателя, а значит и движения стекол, будут противоположными. Другими словами, при установке машины на сигнализацию доводчики будут не закрывать, а открывать стекла.

Что касается доводчика, рассчитанного на работу с четырьмя стеклами, то подход будет тот же. Единственное отличие в данном случае — большее количество проводов. Если для доводчика 2 стекол используется три провода для питания и управления, а также четыре для подъема стекол (два на каждый стеклоподъемник), то есть, всего семь штук, то в случае доводчика 4 стекол их количество увеличится еще на четыре (еще по 2 провода на каждый дополнительный привод).

После того как вы выполните подключение соответствующих проводов, не забудьте хорошо их заизолировать. Можно использовать для этого монтажную изоляционную ленту или так называемую термоусадочную трубку (изолирующий материал, который «усаживается» под воздействием на него высоких температур, например, портативной газовой горелки). Для надежности можно использовать оба материала.

Дверную панель на дверь автомобиля устанавливайте лишь после того, как проверите работоспособность схемы. Смонтированные провода спрячьте под панели таким образом, чтобы, во-первых, они не мешали водителю и пассажирам, а во-вторых, их нельзя было повредить. Для этого можно использовать пластиковые стяжки, изоленту, гофрированные монтажные трубки и так далее.

Установка доводчика стекол на HYUNDAI CRETA

Монтаж доводчика на AUDI 80

Как видите, установить доводчик стекол несложно. Главное, выполнить подключение модуля согласно схемы, а после этого аккуратно заизолировать провода и спрятать их.

Что делать если не работает доводчик стекол

Режим «прозвонки» на мультиметре

Иногда возникают ситуации, когда модуль доводчика стекол перестает работать. К сожалению его ремонт вряд ли возможен, и при его выходе из строя целесообразнее купить и установить новый. Особенно, учитывая его невысокую цену. Однако перед тем, как поставить «смертельный» диагноз устройству, все же попробуйте проверить работу всей схемы.

В первую очередь необходимо «прозвонить» питающие и сигнальные провода с целью выяснения их целостности. Выполнить это можно с помощью тестера. Помните, что в электросети стандартного легкового автомобиля напряжение составляет 12 В постоянного тока. Поэтому прибор необходимо включить в соответствующий режим (в английской аббревиатуре постоянный ток обозначается как DC). Для «прозвонки» проводов мультиметр устанавливают в режим измерения сопротивления или в специально предназначенный для этого режим (на моделях, оборудованных звуковым динамиком, обозначается изображением музыкальной ноты, звуковых волн или динамика).

При работе соблюдайте осторожность! Низкое напряжение безопасно для жизни человека, однако существует опасность создать во время проверки короткое замыкание, которое может стать причиной выхода из строя других элементов электросети, в том числе, электронных!

Проверка предохранителя

Проверить предохранитель можно двумя способами — измеряя напряжение в цепи или его сопротивление. В первом случае алгоритм действий будет следующим:

Проверка предохранителя мультиметром

  1. Устанавливаем мультиметр в режим измерения постоянного напряжения (DC) с пределом около 20 В (зависит от модели мультиметра).
  2. Включаем зажигание.
  3. Одним щупом прикасаемся к «приходящему» контакту (на который приходит «+» от аккумулятора), а вторым к «массе» в блоке предохранителей или попросту к корпусу машины.
  4. Если на «приходящем» контакте напряжение есть, то на экране мультиметра вы увидите значение напряжения 12 В (оно может колебаться в пределах 2…3 В в одну или другую сторону). Если же на «приходящем» контакте напряжения нет, то необходимо искать обрыв цепи от блока предохранителей до аккумулятора.
  5. Если напряжение на предохранитель приходит, то нужно проверить «отходящий» контакт. Для этого одним щупом прикасаемся к нему, а другим к «массе». Если напряжение есть, значит, предохранитель целый, в противном случае он вышел из строя.

Проверка предохранителя путем измерения сопротивления выполняется по следующему алгоритму:

  1. Установить мультиметр в режим измерения сопротивления или «прозвонки» (второй режим предпочтительнее, однако он есть не на всех моделях мультиметров).
  2. При выключенном зажигании демонтировать предохранитель из его посадочного места.
  3. Одним щупом прикоснуться к одному контакту предохранителя, а другим к другому.
  4. Если предохранитель целый, то значение сопротивления будет равно 0, в режиме «прозвонки» мультиметр подаст звуковой сигнал. Если же предохранитель перегорел, то значение сопротивления будет равно бесконечности, а в режиме «прозвонки» звуковых сигналов не последует.

В случае, если корпус предохранителя выполнен из прозрачного пластика, то можно оценить его состояние визуально. В работающем предохранителе проволока, находящаяся внутри, будет целая, а в вышедшем из строя — разорванная.

Проверка цепи

Если предохранитель целый, то следует проверить цепь питания за ним. В данном случае невозможно дать однозначных рекомендаций, поскольку все зависит от конкретной модели доводчика, метода монтажа проводов, модели машины и так далее. Для начала вы должны визуально осмотреть целостность изоляции и непосредственно проводов, которые идут от блока доводчика до электропривода стеклоподъемников. Осматривать нужно тщательно, особенно в местах, где провода стянуты в жгуты пластиковыми стяжками, а также на их изгибах. Проверьте, не перетерся ли какой-нибудь из них.

Если визуальный осмотр не дал результатов, то необходимо «прозвонить» цепь. Делается это также с помощью мультиметра. Приблизительный алгоритм действий:

  1. Образно разделить цепь от модуля доводчика до кнопок управления на несколько участков.
  2. На каждом из этих участков «прозвонить» провода питания и управления (если с некоторыми проводами сделать это невозможно, то стоит ограничиться визуальным осмотром).

В случае, если вы визуально или с помощью мультиметра нашли повреждение на проводах, попытайтесь отремонтировать их. В случае повреждения изоляции можно воспользоваться изолентой или термоусадкой. Если провод оборвался — смонтируйте новый (с аналогичной площадью поперечного сечения).

Некоторые доводчики стекол после установки необходимо «обучить», иначе они не будут работать. Внимательно читайте инструкцию по эксплуатации устройства.

В ситуации, когда вы самостоятельно не смогли найти причину поломки, езжайте в автосервис. Если доводчик вышел из строя, то как правило, его не ремонтируют, а покупают новый, благо цена на него небольшая (об этом мы поговорим ниже). Заказать его можно в интернет-магазине, например, на «Алиэкспресс» или отечественных площадках.

Обзор популярных моделей доводчиков стекол

Представляем для вас обзор популярных в нашей стране доводчиков стекол, которые устанавливают владельцы самых разных авто — ВАЗ («Приора», «Калина», 2110, 2114), «Хендай», «Ниссан», «Мазда», «Киа», «Тойота» и многих других. Для удобства восприятия информация сведена в таблицу.

Модель доводчика Описание и особенности Цена по состоянию на осень 2017 года Mongoose PWM-4 (в просторечии автолюбители называют их «Мангустами») Существует несколько разновидностей таких доводчиков. Предназначены для работы с четырьмя стеклами. «Памяти» нет, закрывание окон происходит по очереди. Запускающий импульс — положительный или отрицательный.Выходная полярность — положительная или отрицательная. Имеется встроенная защита от перегрузки. 1200 рублей Pandora DWM 210 Работает с двумя окнами. Имеется память положения. Тип запускающего импульса — положительный или отрицательный. Имеется защита от перегрузки. Автоматическая остановка движущегося стекла при встрече с препятствием в проеме окна. Автоматическое отключение электродвигателя стеклоподъемника при обрыве его троса. Автоматическое определение типа управляющих сигналов охранной сигнализации. Возможность отключения датчиков охранной сигнализации на время движения стекол для исключения ложных срабатываний датчиков в режиме охраны. 1300 рублей Convoy CL-200 Предназначен для работы с двумя окнами. Управляющий импульс — отрицательный, исходящая полярность — положительная.Имеется защита от перегрузки. 800 рублей Convoy CL-450 Работает с четырьмя окнами. Управляющий импульс — положительный или отрицательный. Исходящая полярность — положительная или отрицательная. Имеется защита от перегрузки. 1300 рублей Cyclon PWM-2b Предназначен для работы с двумя стеклами. Управляющий импульс — положительный или отрицательный. Имеется защита от перегрузки. 850 рублей Cyclon PWM-4 Работает с четырьмя стеклами. Управляющий импульс — положительный или отрицательный. Имеется защита от перегрузки. 970 рублей

Рекомендуем вам купить доводчики стекол, выпущенные под известными торговыми марками. Не покупайте дешевые китайские приборы, поскольку высока вероятность приобрести доводчик с невысоким рабочим ресурсом. Кроме того, в низкой ценовой категории много бракованных товаров. Поэтому рекомендуем вам не экономить.

Заключение

Доводчик стекол — очень полезный прибор, поэтому если на вашей машине он не установлен, то рекомендуем вам купить его. Установить доводчик своими руками вполне под силу автовладельцу, который владеет элементарными навыками монтажных работ и умеет читать электрические схемы. Главное, перед установкой внимательно изучите прилагаемую документацию, а особенно схему подключения. Что касается выбора модели, то покупайте приборы из средней или высшей ценовой категории. Они будут не только надежными, но и долговечными.

Communities ›
ВАЗ: Ремонт и Доработка ›
Blog ›
Установка доводчика стекол на Lada Vesta без повреждения штатной электропроводки.

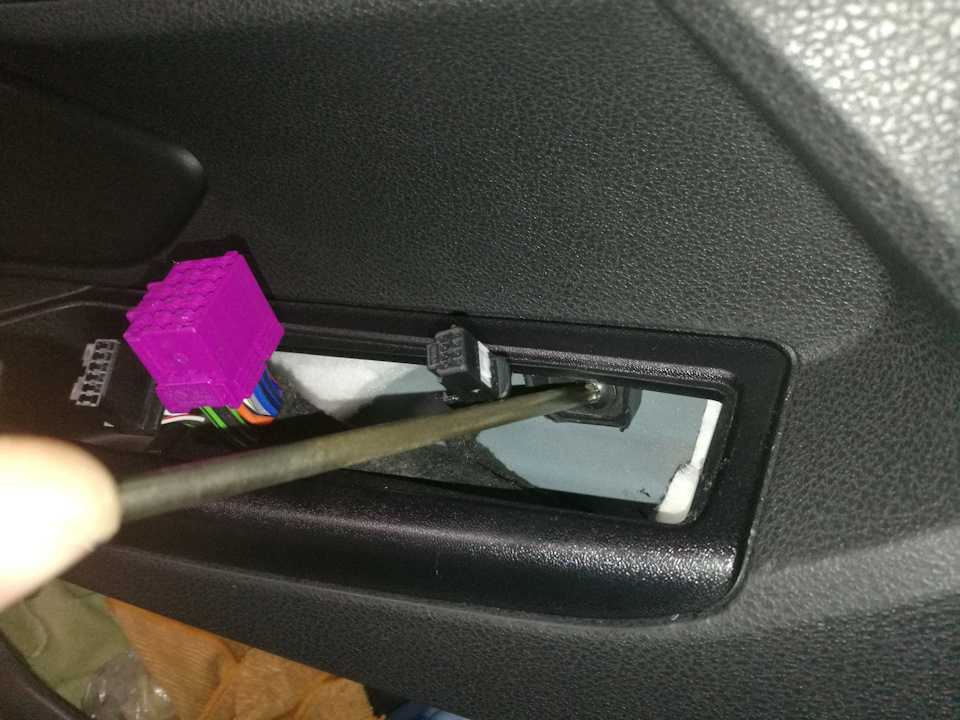

Установку доводчика стекол планировал давно. Из многих моделей доводчиков остановился на Pandora DWM-210. Связываться с китайскими устройствами с али не стал. Имеется очень плохой опыт использования неизвестных китайских поделок и не только у меня, но и у нескольких знакомых. С Pandora же опыт у меня сугубо позитивный. Эта модель на 2 стекла, что меня полностью устраивает. Задними стеклами не я ни задние пассажиры не пользуются, ибо они просто заблокированы. Да и в машине постоянно работает климат. Никаких сторонних сигнализаций я не устанавливал. То есть доводчик установлен на авто со штатной сигнализацией. Итак, характеристики доводчика:

В модуле Pandora DWM-210 применены наиболее совершенные, на сегодняшний день, алгоритмы определения положения и управления движением стекол. Одновременно контроль ведётся по времени, току потребления двигателей стеклоподъёмников, производится контроль и подсчёт оборотов на основании шума двигателей. Для штатной системы стеклоподъёмников модуль абсолютно прозрачен, что достигается за счет использования дополнительных реле с сухими контактами. В случае выхода модуля из строя это не окажет никакого воздействия на штатные системы.

Модуль запоминает положение стекла при постановке под охрану автомобиля. При снятии с охраны, модуль вернёт стёкла в прежнее положение. Pandora DWM-210 сопрягается с автосигнализациями «Pandora DeLuxe» и «Pandora DXL» управляясь по одному проводу расширенным протоколом.

Особенности:
— Автоматическое закрытие стекол при постановке автомобиля на охрану;
— запоминание положения стекол при постановке автомобиля на охрану и автоматическое их открытие в прежнее положение при снятии автомобиля с охраны, если стоянка продолжалась не более 20 минут;
— В дезактивированном состоянии модуль не оказывает никакого влияния на штатные цепи стеклоподъёмников;
— управление движением стекол из салона автомобиля кратковременными нажатиями кнопок (система “в одно нажатие” – “one touch”);
— Быстрая остановка движущегося стекла нажатием любой кнопки управления стеклоподъёмниками;
— автоматическая остановка движущегося стекла при встрече с препятствием в проеме окна;
— Автоматическое отключение двигателей по превышению тока;
— автоматическое отключение электродвигателя стеклоподъёмника при обрыве его троса;
— Автоматическое определение типа управляющих сигналов охранной сигнализации;
— возможность отключения датчиков охранной сигнализации на время движения стекол для исключения ложных срабатываний датчиков в режиме охраны.

Сам доводчик был куплен достаточно давно и с тех пор просто лежал и ждал своего часа. Дело в том, что я категорически не хотел резать штатные провода. Вдруг возникнут какие-то проблемы с бортовой электроникой?
А машина на гарантии. Совсем не хочется ремонтировать ее за свой счет, если это можно сделать за счет официалов. Потому какое-то время ушло на обдумывание решения и заказ необходимых компонентов.

Помимо доводчика, как я уже говорил, были заказаны необходимые разъемы и пины к ним:

ZoomКоричневый разъем немножко не подошел к розовому разъему. У него одна направляющая чуть смещена по высоте. Проблема решилась очень просто-отрезанием ножом одной из направляющих на розовом разъеме. На фото — правая направляющая. На работоспособность это никак не влияет.

ZoomА это разъем со своей ответной частью для подключения к центральному замку-именно с центрального замка доводчик будет брать сигнал на подъем и опускание стекол.

Разъемы собирал со всего мира. Разъемы для штатного центрального замка заказывал с алиэкспресс. Коричневый разъем модуля управления стеклоподъемниками заказывал из штатов. Пины к нему заказывал на EMEX. Розовый разъем модуля управления стеклоподъемниками заказывал на клемма505.ru . Такие дела.
Некоторые в прошлой записи, где я описывал замену штатных ограничителей дверей на ограничители от фокуса 3, просили более подробно описать процесс снятия обшивк двери. Исправляюсь.

ZoomОткручиваем один саморез на дне внутренней ручки водительской двери, предварительно вытащив оттуда резиновый коврик.

ZoomОткручиваем 3 самореза внизу двери.

ZoomОткручиваем один саморез с торца двери, аккуратно поддев пластиковую декоративную заглушку.

ZoomВынимаем фонарь подсветки зоны выхода в нижней части обшивки двери (у кого имеется). Для этого аккуратно поддеваем его со стороны дверных петель.

ZoomДалее поддеваем сам модуль управления стеклоподъемниками. Он на защелках. Для этого лучше использовать пластиковые лопатки из набора для разборки салона и обязательно подложить под них какую-нибудь тряпочку, чтобы не поцарапать пластик.

ZoomДалее откручиваем последний винт, который скрывался за модулем управления стеклоподъемниками.

ZoomИ наконец снимаем треугольную накладку с пищалкой. Просто поддеваем ее пальцами и тянем на себя. Она крепится на одной единственной клипсе.После отсоединяем разъем.
После всех этих операций просто рывками, но без фанатизма, отрываем дверную карту от двери. Начинать лучше снизу. Если будете разбирать в первый раз, часть клипс может сломаться. Перед разборкой всегда лучше иметь в запасе несколько клипс. Клипсы можно купить либо на авторынке (подходят от определенных французских моделей), либо заказать на али.
Обшивка двери снята. Примерил место установки доводчика. Долго выбирать не пришлось. Единственное место, где есть пространство неплохого объема — место под подлокотником в карте двери:

ZoomПосле небольшой предварительной примерки доводчик установлен на место. Приклеен на двусторонний скотч, который шел в комплекте с доводчиком, предварительно обезжирив поверхность двери. Приклеился намертво.
Далее изучил схему подключения и схему своей люксовой Весты. Вот схема подключения с пометками, какие штатные провода необходимо разорвать:

ZoomЕсли бы я разрезал штатные провода, то для доводки 2 передних стекол разрезать пришлось бы провод с пином № 3 сине-красный (водительское стекло вверх), провод с пином № 6 сине-черный (водительское стекло вниз), провод с пином 15 оранжевый (переднее правое стекло вверх), провод с пином 11 (переднее правое стекло вниз), и привязываться к проводам, идущим к центральному замку (розово-красный — закрытие замка — подъем стекол, желто-синий — открытие замка — опускание стекол).

ZoomВот главный разъем модуля управления стеклоподъемниками, провода в котором нужно разрезать в соответствии с цветами, что я указал. Нумерация пинов происходит сверху вниз, справа налево.
Но, поскольку я решил устанавливать доводчик без нарушения штатной электропроводки, то после примерки с помощью заказанных ранее разъемов, был изготовлен жгут-переходник по следующей схеме:

Здесь все предельно понятно. Цвета проводов соответствуют действительности. Единственное, нужно обратить внимание на то, что в штатном жгуте модуля управления стеклоподъемниками, 2 сине-черных провода. Провод № 6 и провод № 9. Они расположены рядом. Так вот № 9 это +12В. Он намного толще, чем № 6.
А вот и сам жгут:

ZoomЖгут просто подключается в разрыв разъемов штатных жгутов.
Установка на авто и проверка работоспособности:

ZoomВсе работает, как часики.
Таким образом, в случае каких-то серьезных неполадок в электрооборудовании, этот жгут-переходник быстро демонтируется вместе с самим доводчиком и проводка приобретает заводской вид. В таком виде можно ехать к дилеру на гарантийный ремонт.
Доводчик работает хорошо. Все заявленные функции присутствуют. Но вот подобная эстетика — удовольствие недешевое. Себестоимость жгута составляет порядка 1300 рублей. И это без учета проводов, которых у меня имеется в избытке. То есть это стоимость только самих разъемов. Напомню, что сам доводчик стоил также — порядка 1300 рублей.
Всем мир.

Toyota Corolla Белый Престиж ›
Бортжурнал ›
Доводчики стёкол

Всем доброго времени суток!

Говорят к хорошему быстро привыкаешь. Не стал исключением и я. Привыкнув на предыдущей Королле к доводчикам стёкол, был во-первых удивлён тем что на более свежем казалось бы кузове, только водительское стекло имеет режим Auto. Разобрав дверь, обнаружилось что в водительской двери стоит довольно непростой контроллер, а в остальных трёх дверях обычные электромоторы управляющиеся «силой» с водительского блока кнопок.
Вторым отличием от Короллы в 12-м кузове стало то, что водительский контроллер не хочет поднимать стекло при выключенном зажигании и самое главное, что информацию о включенном зажигании он узнаёт по Lin-шине из блока управления кузовом (body-ecu). Соответственно заставить контроллер водительского стеклоподъёмника поднимать стекло при постановке на охрану не получится. Заявленная Пандорой функция «Комфорт» тоже не заработала, поэтому пришлось идти более радикальным путём и снимать контроллер для врезки прямого управления электромотором. Контроллер сделан в одном корпусе с мотором ЭСП, снимаем всё это с двери.

Полный размерДверь со снятым ЭСП

На столе откручиваем 4 болта крышки контроллера и аккуратно вынимаем его из корпуса.

Полный размерСнятая крышка

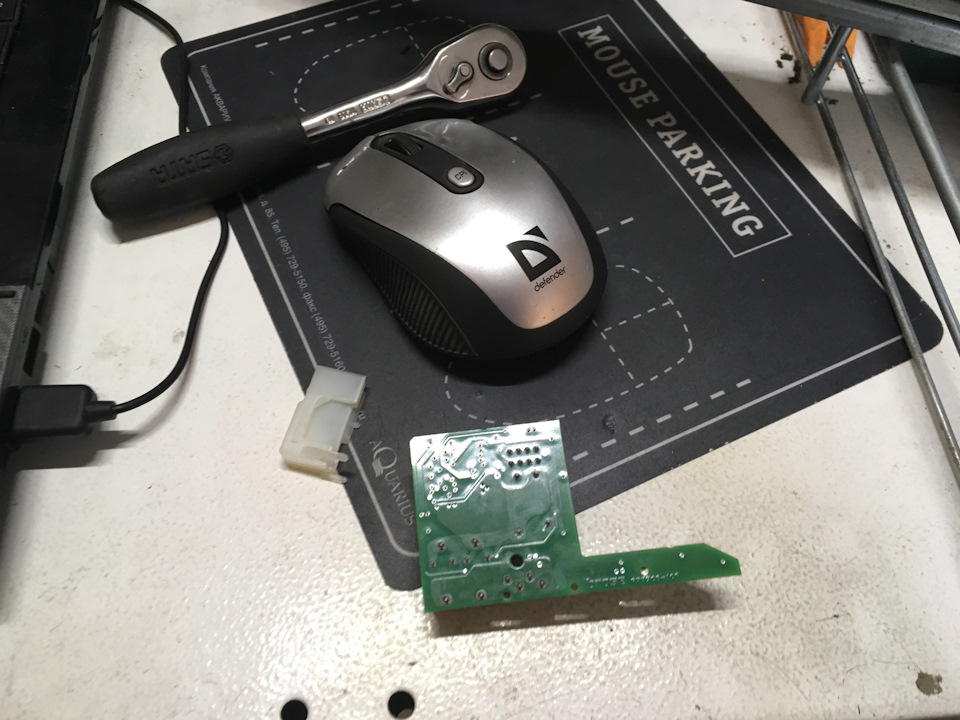

Полный размерКонтроллер вид снизу

Полный размерКонтроллер вид сверху

Далее нужно отпаять силовое реле которое мешает нам добраться к дорожкам.

Полный размерОтпаянное реле

После отпайки начинается очень ответственная часть, всё что выбудете делать — на вашей ответственности, ибо можно повредить плату и придётся искать новый контроллер!
Аккуратно нужно разрезать две дорожки в местах обозначенных красными линиями, и сделать после этого одну хорошую толстую перемычку в месте обозначенном синей линией. Разрезы должны быть широкими, исключающими замыкание между ними!

Полный размерРазметка дорожек

К получившимся двум отдельным дорожкам нужно припаять хорошие провода. Я использовал куски моторной косы Toyota. Далее возвращаем реле на место и хорошо пропаиваем его ноги.

Полный размерВыведенные провода

Полный размерРеле на своём месте

Для вывода проводов из корпуса контроллера аккуратно сверлим два отверстия как на фото:

Полный размерОтверстия под провода

Вставляем плату на место в корпус и фиксируем провода термоклеем. Выведенные провода тоже заливаем клеем для герметичности.

Полный размерЗафиксированные провода

Полный размерЗафиксированные провода

Полный размерВыводы залиты также термоклеем

Ставим стеклоподъёмник на место и обязательно регулируем стекло. Почему, объясню ниже.
В итоге водительский ЭСП готов к внешнему управлению, при этом контроллер даже не догадывается что мы можем без его ведома поднять стекло.

Для управления всеми стёклами использовался готовый контроллер Sheriff PWM-104:

Управляющий провод был проложен в штатной косе двери, которую вытащил из салона:

Полный размерКоса двери

В одном из разъёмов вставил стандартный Тойотовский пин в свободное гнездо, для того чтобы не было никаких скруток между дверью и салоном. В салонный ответный разъём также вставил «папу» и подключил к каналу комфорта сигнализации.

Видео работы доводчиков:

Пару слов о необходимости регулировки стекла после его установки. Я при сборке особо не придал этому значения и в итоге после нескольких открытий-закрытий, стекло перекосило в верхней части примерно на 2 миллиметра, для глаза это не заметно, но: штатный контроллер стал перекашивать стекло и у него начала срабатывать защита от защемления. Внешне это выглядит так: при нажатии кнопки Auto Up стекло поднимается вверх, упирается в рамку и тут же опускается вниз до середины . В итоге закрыть стекло целая проблема. Приехав в гараж снял обшивку с двери и выровнял все направляющие и само стекло. После этого всё опять пришло в норму.

Продолжение следует.
Всем мира и добра!

Понравилась статья? Поделиться с друзьями:
