Предохранители Audi A6 C5
Для исключения повреждений от коротких замыканий и перегрузок соединительных проводов и потребителей электроэнергии, электрические цепи защищены плавкими предохранителями. Используются предохранители с «ножевыми» контактами.
Перед заменой предохранителя необходимо отключить соответствующую нагрузку и выключить зажигание.
Плавкие предохранители размещены в блоке предохранителей, расположенном с левой стороны панели приборов.
Откройте крышку, для этого вставьте отвертку плоской стороной книзу в прорезь и нажмите на крышку.
Перечень задействованных предохранителей находится на внутренней стороне крышки ящика предохранителей.
Дополнительные предохранители находятся на блоке реле, а также на дополнительном держателе реле под блоком реле.
У дизельного двигателя TDI, предохранитель устройства предварительного прогрева находятся в так называемом «блоке Е» слева за перегородкой моторного отсека, под ветровым стеклом.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван.
Снятие предохранителя из блока предохранителей
Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.
Ток Цвет 5 Бежевый/ светло-коричневый 7.5 Коричневый 10 Красный 15 Синий 20 Желтый 25 Белый 30 Зеленый
Установите на место крышку блока предохранителей.
Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем.
Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.
Расположение предохранителей на блоке
Автоматы защиты
Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты, который в случае перегрузки автоматически выключается (например, при примерзании стекол) и через несколько секунд опять включается.
Защищаемые предохранителями цепи № Ток, A Потребитель тока 1 5 Обогреваемые жиклеры омывателей лобового стекла, обогреваемые наружные зеркала 2 10 Указатели поворота 3 5 Очистители фар, освещение 4 5 Освещение номерного знака 5 10 Обогрев сидений, контроль ламп, катализатор, освещение выключателей, переключатели и двигатели наружного зеркала, контрольная лампа подушки безопасности, указатель наружной температуры, кондиционер, постоянное отопление, задняя штора, люк, система навигации 6 5 Центральная блокировка замков 7 10 Блок управления ABS, выключатели стоп-сигнала и педали сцепления 8 5 Телефон, Telematik 9 10 Обогрев зеркал 10 5 Автоматический корректор света фар 11 10 Круиз-контроль при автоматической коробке передач Multitronic 12 10 Питание системы самодиагностики 13 10 Стоп-сигналы 14 10 Внутреннее освещение, светильники для чтения, предупредительная сигнализация, зеркало в противосолнечном козырьке, память сиденья 15 10 Комбинация приборов, кондиционер, память сиденья и зеркала, часы предварительной системы отопления, система навигации 16 5 Электронная система стабилизации 17 10 Навигационная система 18 10 Дальний свет правый 19 10 Дальний свет левый 20 10 / 15 Ближний свет правый, корректор наклона правой фары 21 10 / 15 Ближний свет левый, корректор наклона левой фары 22 5 Габаритные и стояночные огни правые 23 5 Габаритные и стояночные огни левые 24 25 Стеклоочистители, насос омывателя, реле интервалов времени 25 30 Вентилятор системы вентиляции, кондиционера, постоянного отопления, люк 26 30 Обогрев заднего стекла 27 15 Обогрев рулевого колеса 28 20 Топливный насос 29 20/30 Электронные системы двигателя 30 20 Подъемно-сдвижная панель люка крыши 31 15 Фонари заднего хода, круиз-контроль, автоматическая коробка передач, автоматически затемняющееся внутреннее зеркало заднего вида 32 20 Электронные системы управления двигателем 33 15 Прикуриватель 34 15 Электронные системы управления двигателем 35 30 „Плюс» продолжительного электропитания прицепа 36 15 Противотуманные фары, задние противотуманные фонари 37 20 Телефон, радио 38 20 Светильник багажника, центральная блокировка замков 39 15 Аварийная сигнализация 40 25 Звуковой сигнал 41 25 Антиблокировочная система / система электронной стабилизации 42 25 Система электронной стабилизации 43 5 Контакты S (радио) 44 30 Обогрев сидений
Информация предназначена для моделей Ауди А6 С5 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.
>Проверка реле топливного насосаAudi A6 C5. Силовой агрегат. Топливная система
Бензиновый двигатель

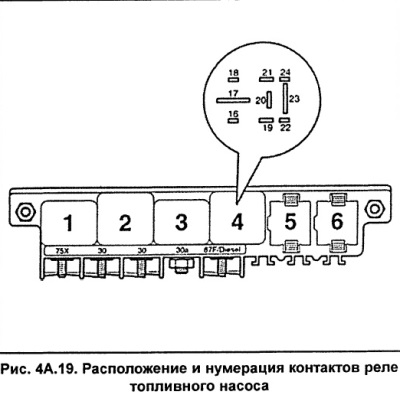

Реле топливного насоса находится в центральном блоке, расположенном под панелью приборов со стороны водителя. Место реле №4 (см. рис. 4А.19).
Извлеките предохранитель №28 (за-щищаеттопливный насос) из блока предохранителей, расположенного в левом торце панели приборов (см. рис. 4А.18).
Подсоедините светодиодный пробник к массе и одному из контактов предохранителя топливного насоса.
Для доступа к блоку реле снимите крышку в нижней части панели приборов со стороны водителя.
Включите стартер, при этом реле топливного насоса должно включаться со слышимым щелчком и должен загораться светодиодный пробник.
Если реле не включается, проверьте цепи управления реле.
Если реле включается, однако светодиодный пробник не горит, подсоедините пробник к другому контакту предохранителя.
Если светодиодный пробник снова не горит, проверьте целостность цепи между контактом 23 реле 4 (рис. 4А.20) и при обрыве цепи восстановите ее.

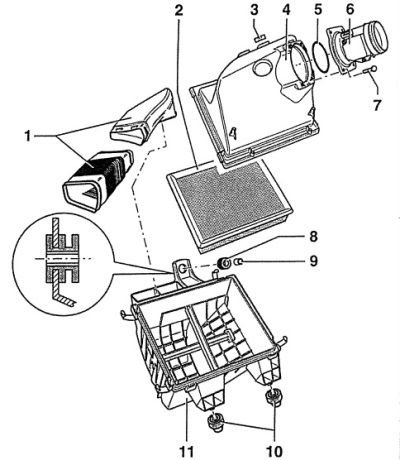

Рис. 4А.20. Воздушный фильтр
1 — воздушные патрубки,
2 — фильтрующий элемент воздушного фильтра,
3 — зажим,
4 — крышка воздушного фильтра,
5 — уплотнительное кольцо,
6 — измеритель потока воздуха,
7 — болт, 10 Нм,
8 — резиновая втулка,
9 — дистанционная втулка,
10 — основание,
11 — корпус воздушного фильтра
Если электрическая цепь управления реле исправна, значит неисправно реле и его необходимо заменить.
