Порядок регулировки клапанов на ВАЗ 2107 карбюратор

Оглавление

Содержание

Настройка клапанов на «Классике» своими руками

Чтобы отрегулировать клапана на заднеприводной машине ВАЗ с карбюраторным движком, подготавливаем инструмент, открываем капот. Работу следует производить на холодном двигателе, размер щупа для регулировки – 0,15 мм. Выполняем следующие последовательные действия:

  • ставим коробку передач на нейтраль;
  • отворачиваем 3 гайки верхней крышки воздушного фильтра (10-й ключ);
  • демонтируем крышку и фильтрующий элемент;
  • отворачиваем 4 гайки, крепящие корпус воздушного фильтра (ключ на 8), снимаем шланг картерных газов, убираем корпус в сторону;
  • отсоединяем от карбюратора трос подсоса и тягу акселератора от клапанной крышки;
  • отворачиваем шесть болтов крепления крышки;
  • получив доступ к клапанам, приступаем к регулировке. Берем ключ на 38 (специальный для храповика), насаживаем его на гайку шкива коленвала, поворачиваем к/вал до совмещения меток на р/вале;
  • просовываем щуп между кулачком р/в и рокером (коромыслом), измеряем зазор. Щуп должен входить с небольшим усилием (натягом), если он не проходит, или зазор очень велик, необходимо произвести регулировку;
  • в этом положении меток регулируются клапана №8 и №6, отсчет ведется от радиатора двигателя;
  • лишний зазор определяется рукой движением вверх/ вниз при установленном щупе, если ТЗ выше нормы, рокер будет «люфтить». При зазоре меньше положенного щуп вставить не получится;
  • для регулирования ключом на 17 ослабляем нижнюю контргайку, изменением положения гайки под 13-й ключ выставляем нужный зазор;
  • отрегулировав клапан при установленном щупе, удерживая 13-м ключом, затягиваем контргайку. Здесь есть один небольшой нюанс: обычно при затягивании контрящей гайки зазор несколько уменьшается («подтягивается»), поэтому при регулировке щуп между рокером и распредвалом должен ходить немного свободнее. Впрочем, к этому можно легко приспособиться, все становится понятно в процессе работы;
  • поворачиваем коленвал на 180 градусов, метка распредвала должна сместиться на 90º, в этом положении производим РК под номерами 7 и 4;
  • еще раз проворачиваем коленчатый вал, здесь уже верхней метки видно не будет, поэтому ориентируемся по нижней отметке, которая находятся на шкиве к/вала;
  • в этом положении настраиваем клапана 1 и 3;
  • еще раз сделаем поворот коленвалом 180º (на распредвале метка будет смещена на 90 градусов от верхнего положения, но уже в другую сторону), настраиваем зазоры кл. №5 и №2.

Полностью произведя РК, закрываем клапанную крышку, запускаем мотор, проверяем работу двигателя.

Выставление зазоров в клапанах с помощью индикатора

Порядок РК при пользовании индикатором в целом не отличается от последовательности действий при регулировке с помощью щупа, но применяется другой инструмент. Для настройки клапанного механизма в этом случае понадобится рейка (планка) и сам индикатор, приспособление комплектом продается в специализированных автомагазинах. При большом желании планку для установки индикатора можно изготовить самостоятельно, в интернете найти необходимый чертеж не составляет проблем.

При выставлении зазоров с помощью индикатора получается более точная настройка, так как щуп не способен уловить все неровности кулачков распредвала, выработку на рокерах. Порядок действий РК с использованием специального приспособления здесь следующий:

  • так же как и при регулировании с помощью щупа, устанавливаем нейтральную передачу, открываем капот, снимаем клапанную крышку;
  • совмещаем метки распредвала для настройки 8-го и 6-го клапана;
  • на шпильках левой стороны постели распределительного вала крепим индикаторную планку;
  • если мы регулируем шестой клапан, индикатор с помощью держателя закрепляем сверху соответствующего (6-го) рокера;
  • с помощью ключа или рукой поднимаем и опускаем рокер, замечаем по индикатору, на сколько делений отклоняется стрелка.

Здесь есть смысл обратиться к таблице, где приводятся данные по индикаторным настройкам, так как при регулировке щупом ТЗ измеряется в миллиметрах, а индикатором – в делениях. Например, для стандартного значения 0,15 мм соответствует индикаторный показатель 52, это означает, что стрелка при положенном зазоре отклоняется на пятьдесят два деления. Если ТЗ больше нормы, его нужно уменьшить, рассмотрим, как это происходит:

  • допустим, вместо положенных 52 индикатор показал значение 72 («лишние» 20 делений);
  • ставим стрелку на «ноль», расслабляем контргайку, ключом на 13 поворачиваем регулировочный болтик в сторону уменьшения зазора, наблюдаем за индикатором;
  • при повороте ключа индикаторная стрелка начинает отклоняться против часовой стрелки, необходимо, чтобы она «прошла» 20 делений (так как 72-52=20);
  • добившись нужного показания на стрелочном приборе, придерживая ключиком на 13, «семнадцатым» ключом затягиваем контргайку;
  • отрегулировав так оба клапана (8 и 6), поворачиваем к/вал, регулируем кл. №4 и 7, затем дальше повторяем все операции, которые были описаны ранее для карбюраторного ДВС.

После регулировки устанавливаем клапанную крышку, запускаем мотор, смотрим, как он работает, слушаем, нет ли посторонних звуков.

Регулировка клапанов ВАЗ 2107 карбюратор своими руками

Владельцы машин, выпущенных Волжским автомобильным заводом, особенно «классической» серии обязательно должны освоить порядок проведения некоторых настроек. В частности каждый водитель должен знать, как проводится регулировка клапанов ВАЗ.

Для чего нужна регулировка клапанов ВАЗ?

Законы физики непременно действуют на каждую деталь автомашины. Тепловое расширение тел – это такое свойство металлов, которое обязательно приходится учитывать при создании мотора. Когда речь заходит о настройке зазора между рычагом клапана и кулачком распределительного вала, мало кто понимает, для чего это нужно.

В процессе работы клапан и другие детали нагреваются до очень высокой температуры, что приводит к расширению. При отсутствии теплового зазора конец шейки, упираясь в толкатель, оставит приоткрытым гнездо, что приведёт к потере мощности, перерасходу топлива и нарушению всех настроек газораспределительного механизма.

Если зазор будет велик, то головка клапана не сможет в полной мере открывать цилиндр для выхлопа или поступления топливной смеси, что также ухудшит эксплуатационные характеристики. При проведении исследований было установлено, что шейка клапана на ваз 2107 и другие детали в соприкосновении изменяют свой размер на 0,15 мм. Именно этим обусловлена толщина щупа, который используется при регулировке.

Когда требуется обязательная регулировка клапанов на ВАЗ

Достаточно часто водители, особенно неопытные, откладывают проведение технических осмотров и проведение некоторых регулировок, ссылаясь на то, что двигатель работает стабильно. Все детали мотора изнашиваются, на них воздействует постоянное изменение температуры в связи с чем, возникает необходимость проведения регулирования тепловых зазоров.

Приниматься за настройку клапанов следует в таких случаях: любой, даже мелкий ремонт ГРМ; появление характерного шума в районе крышки ГБЦ; пробег свыше 15 тыс.км. после последнего регулирования; потеря мощности мотора и увеличение расхода топлива.

Новые отечественные и зарубежные авто лишают своих владельцев возможности проведения этой процедуры, благодаря наличию гидрокомпенсаторов, но все, кто управляет ВАЗовской классикой, обязательно должны освоить порядок настройки тепловых зазоров клапанов.

Регулировка клапанов ВАЗ 2107 – подготовительный этап

Любая работа в гараже, а тем более столь важная процедура, как регулировка клапанов 2107, должна начинаться с подготовки. Выполнение несложных действий, подготовка материалов и инструментов – все направлено на то, чтобы поставленная цель была достигнута. Приготовления, как правило, делятся на два этапа:

  • подготовка автомобиля;
  • подготовка инструментов и устройств.

Золотым признано правило любого, уважающего себя автомеханика, – мыть автомобиль перед ремонтом. Кроме помывки кузова снаружи, обязательно следует вычистить моторный отсек. С чистой машиной приятно работать, а скопившаяся грязь и пыль не сможет попасть в полость мотора при вскрытии крышки головки.

Далее необходимо сделать следующее:

  • автомобиль устанавливается на ровную, хорошо освещаемую площадку;
  • колёса автомобиля фиксируются стояночным тормозом, зажигание выключается, ключ извлекается из замка;
  • при отсутствии достаточного естественного или штатного гаражного освещения, необходимо установить дополнительные источники света;
  • приготовить комплект гаечных ключей, щуп толщиной 0,15 мм.;
  • снять корпус воздушного фильтра и крышку ГБЦ.

Теперь может быть произведена регулировка клапанов 2107.

Порядок регулировки клапанов ВАЗ 2107 – пошаговая инструкция

Когда всё готово, можно приступать к непосредственному регулированию. Прежде чем осваивать процедуру, следует разобраться в устройстве газораспределительного механизма, выяснить, где находится тот тепловой зазор, который следует регулировать. Клапана на ВАЗ 2107, собственно, как на подавляющем большинстве автомобильных моторов, имеют верхнее расположение, то есть клапан перекрывает отверстие, расположенное над поршнем.

Для каждого цилиндра имеется по два клапана: впускной для подачи горючей смеси и выпускной для отвода выхлопных газов. Открывается просвет в головке блока цилиндров благодаря действию кулачков распредвала. Распредвал находится над клапанами и имеет для каждого из них свой эксцентрический кулачок, который передаёт движение на шток клапана через специальный рычаг. Регулировать следует зазор между кулачком (точкой противоположной эксцентрику) и рычагом.

Теперь необходимо взять два рожковых ключа на «13» и «17», а также щуп. Клапаны регулируются в соответствии с определённым порядком, для чего нумеруются от передней части мотора.

Регулировка клапанов ВАЗ 2107 производится так:

  • вставляем щуп между кулачком и рычагом 8-го и 6-го клапана поочерёдно;
  • если щуп проходит с небольшим усилием, то зазор соответствует норме;
  • беспрепятственное прохождение или застревание щупа указывает на необходимость регулирования;
  • фиксируем головку регулировочного болта ключом на «13», отпускаем контргайку с помощью ключа на «17» и доворачиваем болт в нужную строну для увеличения или уменьшения зазора, затягиваем контргайку и проверяем зазор.

Таким способом необходимо поступить с каждым клапаном, проворачивая каждый раз коленчатый вал на 180° от прежней точки. Эта операция соответствует повороту распределительного вала на 90°. С каждым поворотом необходимо регулировать такие по нумерации клапаны:

Порядок регулировки клапанов ВАЗ 2107 следует строго соблюдать, иначе можно полностью нарушить настройки системы газораспределения. После того, как каждый клапан проверен, необходимо провернуть несколько раз коленчатый вал и снова проверить зазоры. Необходимо добиваться того, чтобы щуп входил в каждый из зазоров с абсолютно одинаковым усилием.

http://www.youtube.com/embed/Cq1expE9pAg» frameborder=»0″ allow=»autoplay; encrypted-media»>

http://www.youtube.com/embed/7DLvhp5MmXM» frameborder=»0″ allow=»autoplay; encrypted-media»>

Порядок регулировки клапанов ВАЗ 2107 – пошаговая инструкция.

Итак, сперва снимаем корпус воздушного фильтра, чтобы обеспечить доступ для дальнейших работ. Затем демонтируем клапанную крышку. Перед нами во всей красе предстает газораспределительный механизм (ГРМ).

Обязательно оцените натяжку цепи ГРМ, при необходимости подтяните цепь. Регулировка с прослабленной цепью крайне неэффективна.

Далее выставьте двигатель в начальное положение для регулировки. Для этого совместите метку на шкиве коленчатого вала с длиной меткой на корпусе двигателя.

В данный момент метка на шестерни распределительного механизма должна совпасть с выступом-меткой на корпусе газораспределительного механизма.

Для дальнейшей работы, непосредственно регулировки, вам потребуются следующее инструменты: ключи на 13, 17 и щуп толщиной 0.15 мм. Удобнее всего использовать специальный щуп для вазовской классики, он широкий и имеет удобную ручку, но работать можно и стандартным набором щупов, который есть в продаже в любом магазине автозапчастей.

В данном положении производится регулировка 6 и 8 клапана. Приступим.

Помещаем щуп между кулачком распределительного вала и рокером клапана. Щуп должен в идеале заходить с небольшим усилием. Если так, то клапан регулировки не требует. Если щуп не входит вовсе или входит со свистом, нужна регулировка.

Берем ключи. Ключом на 17 мы отпускаем контргайку, ключом на 13 производим непосредственно саму регулировку до необходимых параметров. После завершения регулировки, ключом на 13 удерживаем регулировочный винт, ключом на 17 зажимаем контргайку.

Есть небольшой нюанс, при зажатии контргайки, может быть немного прижат и регулировочный болт. Обязательно проконтролируйте зазор щупом еще раз после зажима контргайки, при необходимости откорректируйте зазор с учетом данного нюанса.

После регулировки второго клапана при данном положении коленчатого вала, поверните его на 180°, при этом распределительный вал повернется лишь на четверть. В данном положении доступны для регулировки 4 и 7 клапана. Работы с данными клапанами и последующими аналогичны работам с первой парой.

Следующее положение 360° от стартовой точки даст возможность работы с 1 и 3 клапана. Последняя пара 2 и 5 клапана регулируются при 570° оборота от старта.

Завершив работу с последней парой, верните на место клапанную крышку. При этом обязательно удостоверьтесь в целостности прокладки последней. Желательно, конечно, ее заменять после каждого вскрытия клапанной коробки.

В завершении верните на место корпус воздушного фильтра. На данном этапе работы по регулировке клапанов на ВАЗ 2107 завершены.

Вот инструкции по регулировке клапанов на ВАЗ 2114, ВАЗ 2101, ВАЗ 2109.

Как проводится регулировка клапанов ВАЗ 2107

Для регулировки нужен щуп толщиной 0,15 мм (на холодном двигателе) и комплект рожковых ключей.

Вначале до клапанов нужно добраться, поэтому выполняем подготовительные действия и соблюдаем их порядок:

  • снимаем воздушный фильтр;
  • снимаем своими руками провода со свечей зажигания;
  • убираем «сапун» с крышки головки блока цилиндров;
  • снимаем крышку головки блока и прокладку крышки, заодно нужно осмотреть её на целостность;
  • с помощью газового ключа, или рожкового на 36 или ключа коленвала находим верхнюю мёртвую точку для первого цилиндра. Для этого выворачиваем свечу и вставляем в отверстие пробку, лучше на верёвочке, чтобы не искать. В момент максимального давления пробка вылетит.

Метка на шкиве коленвала при этом совмещается с длинной линией на крышке.

  • Теперь важно соблюдать порядок проверки, иначе можно своими руками вывести из строя всю систему газораспределения: в фазе верхней мёртвой точки для первого цилиндра можно отрегулировать зазоры для кулачков №№ 8 и 6, считая от привода ГРМ. Не забудьте, что клапаны на ВАЗ 2107 имеют верхнее расположение.
  • Берём рожковые ключи на 13 и 17 мм, и щуп 0,15 мм.
  • Меж рычагом и кулачком клапана № 6 и № 8 по очереди вставляем щуп. Если щуп проходит равномерно туго, то всё в порядке, и зазор в норме;

  • Если щуп «болтается» или он застревает, то необходима регулировка. Для этого ключом 13 мм держим головку болта регулировки, ослабляем ключом на 17 «контрящую» гайку, и вставим болт в нужное положение с помощью щупа. После этого вновь затягиваем контргайку ключом на 17 и проверяем, что наш зазор сохранился. На рисунке № 2 – регулировочный болт, № 3 – контргайка на 17 мм, № 1 – щуп. Вообще, регулировка клапанов ВАЗ 2107 проводится небольшим количеством инструментов, но щуп должен быть всегда в идеальном состоянии, без царапин и потёртостей.

  • Теперь нужно проверить другие кулачки. Для этого нужно повернуть коленвал на 180° (половина круга), и отрегулировать кулачки с номерами 4 и 7;
  • Следующая регулировка будет кулачков 1 и 3 (снова повернём коленвал на 180°), или на полный оборот относительно начала работы.
  • Последними будут кулачки №№ 5 и № 2. Для этого ещё на половину круга поворачиваем коленвал. Всего мы повернули на полтора круга, или на 540°.

Нужно помнить, что щуп должен вытаскиваться одинаково с сопротивлением, но не слишком туго. Однозначно, маленький зазор хуже большого, так как именно в этом случае клапаны могут «прогореть». Если вы решите выполнить регулировку своими руками, об этом нужно помнить.

После регулировки зазоров соблюдаем обратный порядок установки всех снятых деталей на двигатель.

> Блог автолюбителя Николая Ваганова

Ремонт, обслуживание, тюнинг ВАЗ-2107 «Классика» и не только..

воскресенье, 4 февраля 2018 г.

Регулировка теплового зазора клапанов щупом ВАЗ-2107

https://www.youtube.com/embed/OffsiVlPkQ0?feature=player_embedded» frameborder=»0″ allow=»autoplay; encrypted-media»>

Регулировку зазора проводят после работ, связанных с вмешательством в газо-распределительный механизм, при возникновении громкого стука на прогретом двигателе, а также, каждые 10 тысяч км пробега (согласно руководства к эксплуатации).
Перед работой необходимо проверить и отрегулировать натяжение цепи, что мы проделали ранее.
Регулировку проводят плоским широким щупом толщиной 0,15 мм или регулировочной рейкой при температуре двигателя 20 С ° , однако, можно и при другой, сделав необходимую поправку.

Однако, следует учитывать, что тогда понадобится набор щупов различной толщины.

Это можно сделать с помощью спецключа (или головки), проворачивая коленвал за гайку по часовой стрелке.

Или поддомкратив заднее колесо и, прокручивая его на 4-й передаче, добиваемся совпадения меток.

Для облегчения работы можно выкрутить свечи, снять ремень генератора.
Итак, в этом положении мы можем настроить тепловой зазор на 8 и 6 клапанах. Порядковая нумерация начинается от звездочки распредвала.

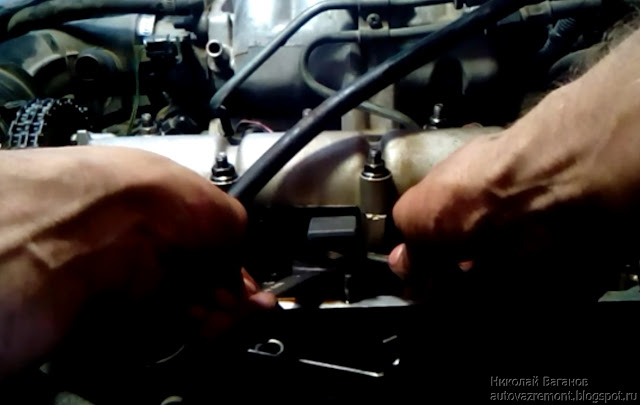

Для этого вставляем щуп в зазор между рокером и кулачком распредвала. При довольно свободном вхождении без ощутимого сопротивления или, наоборот, при его «закусывании», необходимо произвести настройку: ключом «на 17» ослабить затяжку контргайки регулировочного болта и ключом «на 13» завернуть или отвернуть болт, добившись необходимого зазора, затянуть контргайку обратно.

При затяжке контргайки необходимо иметь ввиду, что зазор немного уменьшиться, поэтому следует делать поправку. С первого раза вряд ли получится выбрать зазор — как правило, это приходит с навыком.

Щуп после настройки должен входить с заметным усилием, немного гнуться, но не «закусывать».
Последовательно проворачивая коленвал на 180 °(распредвал на 90 ° ) проверяем и регулируем зазоры у следующей пары, соблюдая очередность.

Для облегчения работы по настройке на шкив коленвала и звездочку распредвала можно нанести дополнительные метки.

Проверка и регулировка

Таблица показывает, что после установки в 4 цилиндре ВМТ проводится проверка и регулировка 8 и 6 клапанов. То есть:

  1. Ищем 8-й клапан. Для этого ведем отсчет от приводной шестерни распред. вала, то есть с передка двигателя. Получается, что 8 клапан – последний;
  2. Устанавливаем щуп между рокером и кулачком распределительного вала. При нормальном зазоре он между ними должен входить с небольшим натягом, то есть должно иметься небольшое, но ощутимое сопротивление;
  3. Если измерительная пластина не входит, или наоборот – не испытывает никакого сопротивления, то выполняется регулировка;
  4. Сбоку на рокере имеются гайка под ключ 17. Которая навинчена на болт с головкой на 13. Этим болтом осуществляется регулировка, а гайка исключает самовольное вывинчивание регулировочного элемента. Для регулировки отпускаем гайку на 17, придерживая вторым ключом болт. Затем этот болт вращаем, что позволяет изменить его длину, и как следствие – зазор между ним и рычагом. А поскольку рокер расположен на оси, то и с другой его стороны зазор измениться. Путем вращения болта добиваемся необходимого зазора (щуп ходит с усилием), удерживаем его в таком положении и контрим гайкой.
  5. Проверяем правильность регулировки. Если при затяжке контргайки все же болт сместился и зазор нарушился, повторяем действия по регулировке.
  6. Переходим к 6 клапану и делаем все то же самое – проверяем зазор, при надобности регулируем и снова делаем проверку.

Это был описан порядок регулировки клапанов ВАЗ-2105 на примере одного положения коленчатого вала и двух клапанов. Но осталось еще 6 клапанов и согласно таблице – 3 положения коленчатого вала.

Чтобы отрегулировать следующие два клапана – 4-й и 7-й нужно провернуть колен. вал на 180 градусов, что будет соответствовать ВМТ 3-го цилиндра. При этом контролировать угол проворота по нему будет неудобно. Вот здесь пригодится маркер. Дело в том, что 180 град. поворота коленчатого вала соответствует углу проворота бегунка трамблера на 90 град. То есть на торце корпуса можно нанести 4 метки удаленных на одном расстоянии по окружности, начиная от нулевого положения (ВМТ 4-го цилиндра).

А затем уже по имеющимся меткам устанавливаем сначала угол коленчатого вала в 180 град. (проверяем и регулируем 4-й и 7-клапана), затем 360 град. (1-й и 3-й клапана) и 540 град. (5-й и 2-й).

После всех регулировочных работ устанавливаем снятые элементы на двигатель.

Видео – Регулировка клапанов ВАЗ 2101-06

https://www.youtube.com/embed/usvr4cSYFao» frameborder=»0″ allow=»autoplay; encrypted-media»>

Как вы помните, в прошлый раз мы разобрали как заменить цепь и звездочки ГРМ на новые. Однако, перед установкой клапанной крышки на место необходимо отрегулировать тепловой зазор в приводе клапанов. Сегодня разберем этот момент.

Регулировку зазора проводят после работ, связанных с вмешательством в газо-распределительный механизм, при возникновении громкого стука на прогретом двигателе, а также, каждые 10 тысяч км пробега (согласно руководства к эксплуатации).
Перед работой необходимо проверить и отрегулировать натяжение цепи, что мы проделали ранее.
Регулировку проводят плоским широким щупом толщиной 0,15 мм или регулировочной рейкой при температуре двигателя 20 С°, однако, можно и при другой, сделав необходимую поправку.

Выпуск можно не учитывать

Однако, следует учитывать, что тогда понадобится набор щупов различной толщины.

Настройка рейкой считается наиболее точной для выставления зазора, даже при значительном износе распредвала и рычагов клапана (рокеров). Щупом же выставить правильный зазор на деталях даже с малой выработкой уже проблематично, однако такой вариант более прост и доступен в гаражных условиях.
Итак, нам понадобятся:

  • торцевые ключи «на 8», «на 10»
  • гаечные ключи «на 13», «на 17»
  • плоская отвертка
  • спецключ или торцевая головка для гайки (храповика) коленчатого вала
  • щуп 0.15 мм

Перед началом работы необходимо заглушить мотор, дать ему остыть до требуемой температуры. Снять крышку головки блока цилиндров, предварительно сняв или отведя в сторону мешающиеся патрубки и фильтры. Теперь необходимо установить коленчатый и распределительный валы в положение верхней мертвой точки 4-го цилиндра (ВМТ), совместив заводские метки на шкиву коленвала и звездочке распредвала с соответствующими метками-отливами на корпусе двигателя.

Это можно сделать с помощью спецключа (или головки), проворачивая коленвал за гайку по часовой стрелке.

Или поддомкратив заднее колесо и, прокручивая его на 4-й передаче, добиваемся совпадения меток.

Для облегчения работы можно выкрутить свечи, снять ремень генератора.
Итак, в этом положении мы можем настроить тепловой зазор на 8 и 6 клапанах. Порядковая нумерация начинается от звездочки распредвала.

Для этого вставляем щуп в зазор между рокером и кулачком распредвала. При довольно свободном вхождении без ощутимого сопротивления или, наоборот, при его «закусывании», необходимо произвести настройку: ключом «на 17» ослабить затяжку контргайки регулировочного болта и ключом «на 13» завернуть или отвернуть болт, добившись необходимого зазора, затянуть контргайку обратно.

При затяжке контргайки необходимо иметь ввиду, что зазор немного уменьшиться, поэтому следует делать поправку. С первого раза вряд ли получится выбрать зазор — как правило, это приходит с навыком.

Щуп после настройки должен входить с заметным усилием, немного гнуться, но не «закусывать».
Последовательно проворачивая коленвал на 180°(распредвал на 90°) проверяем и регулируем зазоры у следующей пары, соблюдая очередность.

Для облегчения работы по настройке на шкив коленвала и звездочку распредвала можно нанести дополнительные метки.

После завершения регулировки коленвал должен совершить почти два оборота, а распредвал почти один оборот. Проверяем еще раз затяжку всех контргаек. Для подстраховки, можно прокрутить коленвал и проверить зазоры еще раз.

Ставим снятые детали в обратной последовательности.
Подписывайтесь на блог! Удачи на дорогах!

Регулировка клапанов: особенности методики

Перед тем, как выяснить, что представляет собой методика регулировки, следует разобраться с конструкцией этих элементов. Клапаны двигателей внутреннего сгорания представляют собой тарелки цилиндрической формы, имеющие стальной стержень или ножку. Располагаются клапаны в блоке цилиндров, и на каждый цилиндр требуется не менее 2 изделий. В закрытом состоянии клапаны прилегают к сёдлам, а изготавливаются они из стали и запрессовываются в головку блока цилиндров.

В ходе функционирования рассматриваемые элементы испытывают большие нагрузки, как механические, так и тепловые. Именно поэтому важно, чтобы такие изделия изготавливались из специальных видов стали, обладающих устойчивостью к механическим и тепловым нагрузкам. Клапаны подразделяются на впускные и выпускные. Задача впускных клапанов заключается в том, чтобы впускать горючую смесь в цилиндр, а выпускных – для выпускания отработавших газов.

Внешний вид клапанов на ВАЗ-2107

При работе клапанов происходит их расширение, в результате чего стержни удлиняются, поэтому изменяются зазоры между торцами и толкающими кулаками (или коромыслами). В процессе эксплуатации двигателей внутреннего сгорания происходит увеличение зазоров, что приводит к превышению допустимых значений. Чтобы этого не происходило, нужно проводить регулировку клапанов. Отсюда получается, что регулировка клапанов – это процедура приведения зазоров в норму. Проводится такая процедура не только для автомобилей ВАЗ-2107, но и для всех видов транспортных средств, оснащённых двигателями внутреннего сгорания.

Многие автовладельцы не знают о том, что отладка клапанов является обязательным профилактическим действием. Если такую методику своевременно не проводить, то последствия могут быть плачевными, ведь клапаны являются неотъемлемой частью работы ДВС. Чем же грозит отсутствие проведения процедуры? Последствия могут быть следующими:

  1. При маленьком зазоре наблюдается возникновение процесса подгорания тарельчатой части. Подгорание представляет собой возникновение нагара, образовывающегося из продуктов сгорания топливной смеси. Этот нагар препятствует нормальному функционированию системы газораспределения ГРМ, а также всему двигателю. Недостатком образования такого нагара являются трудности его удаления.
  2. При большом зазоре клапанов происходит их неполное открытие, что существенно отражается на снижении мощности двигателя. При большом зазоре возникает характерный стук, особенно при резком нажатии на педаль акселератора. Опытные водители такой стук с легкостью определяют, и поэтому знают, что пора провести регулировку клапанов. Как при маленьком, так и при большом зазоре оказывается негативное воздействие на работу двигателя.

Конструкция головки блока цилиндров автомобиля ВАЗ-2107 в разрезе

Как определить необходимость наладки клапанов на ВАЗ-2107

Возвращаясь к автомобилю российского автопрома ВАЗ-2107, следует отметить, что выпуск инжекторных модификаций двигателей был начат в 2006 году. С 1982 года по 2006 год «семёрки» оснащались карбюраторной системой впрыска.

Оба вида двигателей хотя и имеют некоторые конструктивные отличия, но обязательно нуждаются в отладке клапанов. Производители рекомендуют выполнять диагностику по регулировке клапанов на всех автомобилях через каждые 20-35 тысяч км пробега. Однако многие автовладельцы прибегают к проведению этой процедуры только тогда, когда появляется посторонний шум при работе мотора.

На ВАЗ-2107 проводить регулировку следует гораздо раньше, так как нарушение зазора – это болезнь отечественных автомобилей. Согласно предписанию производителя – это значение составляет 15-20 тысяч км пробега.

Это интересно! В регулировке клапанов нуждаются не все двигатели внутреннего сгорания. Если в автомобиле установлены гидрокомпенсаторы, то необходимость в периодической регулировке клапанов отсутствует.

Гидрокомпенсатором называют устройство, которое автоматически осуществляет регулировку тепловых зазоров клапанов. Такими устройствами оснащаются современные автомобили, поэтому на ВАЗ-2107 с завода такие детали не устанавливались. Их можно установить самостоятельно, однако это хлопотно и достаточно дорого.

Определить необходимость проведения регулировки тепловых зазоров клапанов можно по обнаружению следующих характерных признаков:

  1. Посторонние шумы при работе двигателя. Это звонкие щелчки или «цоканье», которые обычно отчетливо проявляются при резком нажатии на педаль газа.
  2. Двигатель начинает «троить», что обусловлено снижением компрессии или вовсе её исчезновением.
  3. Увеличение расхода топлива без соответствующих на то причин.
  4. Снижается динамика при разгоне.

Особое внимание следует обращать на металлический звонкий стук, который является главным признаком, а всё остальное – это косвенные симптомы. В видеоролике показано, что же представляет собой металлический стук клапанов.

При возникновении таковых признаков, нужно провести диагностику, и при необходимости выполнить регулировку клапанов. Если пробег автомобиля ВАЗ-2107 составляет больше 20 тысяч км, но при этом отсутствуют признаки неисправности механизма ГРМ, то следует руководствоваться принципу «не навреди». Если мотор функционирует нормально, и признаки нарушения зазоров отсутствуют, то не стоит торопиться снимать крышку клапанов. Известны случаи, когда «семёрки» карбюраторные и инжекторные «ходили» свыше 30 тысяч км пробега, и не нуждались в регулировке. Отсюда вывод, что необходимость в проведении процедуры возникает в зависимости от характера эксплуатации транспортного средства.

Процедура регулировки на ВАЗ-2107 не представляет никаких трудностей, поэтому каждый автовладелец сможет справиться с этой задачей самостоятельно. При проведении процедуры важно знать, какая система подача топлива установлена на автомобиле ВАЗ-2107, так как для инжектора и карбюратора методика имеет незначительные отличия.

Это интересно! Если вы устали регулировать тепловые зазоры клапанов на «семёрке», то альтернативный вариант – это установка ГБЦ с гидрокомпенсаторами для ВАЗ-2107. Несмотря на высокую стоимость, многие автовладельцы прибегают к самостоятельной установке гидрокомпенсаторов.

Подготовительные работы: что нужно выполнить перед проведением процедуры

Подготовительные работы перед проведением регулировки клапанов на ВАЗ-2107 включают в себя демонтаж всех элементов для получения доступа к крышке ГБЦ, которую также понадобится снять. В зависимости от типа двигателя, подготовительные работы на «семёрке» будут незначительно отличаться. Предварительные условия, которые нужно выполнить:

  • установить транспортное средство на ровную площадку;
  • обеспечить хорошее освещение подкапотного пространства;
  • выжать ручник стояночного тормоза;
  • отключить зажигание и снять клемму «минус» с АКБ;
  • дать двигателю остыть.

Что собой представляет подготовка автомобиля ВАЗ-2107 к проведению регулировки клапанов своими руками для обоих типов двигателей? Действия для обоих типов двигателей практически идентичны, разница только в том, что на инжекторе не нужно снимать корпус воздушного фильтра. На инжекторной семерке он изготовлен из пластика, и располагается возле крышки ГБЦ, но не ограничивает доступ к ней. Снимать корпус воздушного фильтра нужно только на карбюраторной «семерке», так как его конструкция закрывает доступ к крышке ГБЦ.

Разновидность щупа на 0,15 мм для проведения процедуры регулировки клапанов

Рассмотрим процесс подготовки для ВАЗ-2107 карбюратор, а для инжекторной семерки он практически идентичный. Отличие только в том, что на начальном этапе нужно отсоединить топливные шланги, трубки воздушного фильтра, а также тросик газа. После этого открывается доступ к крышке ГБЦ.

Это важно! Выполнять процедуру регулировки следует исключительно на остывшем двигателе.

Первоначально владельцу транспортного средства нужно выполнить такие действия:

  • Демонтировать корпус воздушного фильтра, отсоединив предварительно шланги подачи и обратки топлива из карбюратора, а также тягу подсоса и газа. Для этого выкручивается 3 гайки ключом на «10», которые фиксируют крышку, а также 4 гайки на «10», соединяющие корпус воздушного фильтра с карбюратором. Демонтировать карбюратор нет необходимости. Чтобы внутрь карбюратора не попадали мелкие частицы и детали, его рекомендуется накрыть тканью.

    Сначала снимаем корпус воздушного фильтра

  • Для облегчения доступа к клапанному механизму можно снять крышку трамблёра.

    Для удобства проведения операции рекомендуется снять крышку трамблёра

  • После этого, когда откроется доступ к крышке ГБЦ, необходимо осуществить её снятие. Для этого вывинчиваются 8 гаек ключом или головкой на «10».

    Ключом с головкой на «10» необходимо выкрутить 8 гаек с крышки ГБЦ

  • Так как понадобится вращать коленвал, то для облегчения выполнения этой процедуры можно выкрутить свечи, что позволит снизить компрессию в цилиндрах.
  • Совместить шкив коленвала с отметками путём вращения за крепежный болт. Для этого используется ключ на «38». Вращая шкив, следует найти прорезь на шкиве (делается это из подкапотного пространства), после чего совместить её с самой длинной риской на блоке. Это означает, что мы установили в 1 и 4 цилиндре поршень в верхнюю мёртвую точку.

    Совмещаем шкив коленвала с длинной риской, расположенной на блоке

  • Шестерня распредвала также должна совпасть с меткой, как показано на фото ниже. Если она совпадет, то это говорит о том, что фаза ГРМ не смещена. Если же не совпадает, значит нужно выполнить натяжение цепи.

    Если шестерня распредвала на совпадает с риской, необходимо натянуть цепь

Это важно! После снятия крышки ГБЦ следите за тем, чтобы в открытое пространство не попадали мелкие частицы, детали и прочие виды загрязнений. Рекомендуется накрыть это пространство чистой тканью, пока будут проводиться соответствующие работы.

На этом процедура подготовки автомобиля ВАЗ-2107 к регулировке клапанов завершена. Теперь можно переходить к выполнению самой регулировки. Как это делается, рассмотрим для каждого типа двигателя «семёрки» по-отдельности.

Регулировка клапанов на ВАЗ-2107 карбюратор: пошаговая инструкция с применением щупа

Под крышкой ГБЦ видны регулировочные гайки. Именно при помощи этих гаек и осуществляется регулировка теплового зазора.

При помощи гаек проводится регулировка теплового зазора

Теперь можно приступить к регулировке клапанов, соблюдая следующую последовательность действий:

  • Когда метки шкива распредвала совпадают, нужно приступить к проверке величины зазора в шестом и восьмом клапанах. Для этого используем щуп толщиной 0,15 мм, и вставляем его в отверстие.

    Для измерения зазора в шестом и восьмом клапанах используем щуп на 0,15 мм

  • Если щуп входит свободно, значит нужно уменьшить зазор. Если же пластина не входит внутрь, то нужно увеличивать зазор.
  • Если клапан нуждается в регулировке, тогда следует ключом на «17» ослабить крепление гайки.

    Для регулирования клапана ослабляем крепление гайки рожковым ключом на «17»

  • Чтобы увеличить зазор, нужно при помощи ключа на «13» провернуть на половину оборота гайку в левую сторону (по ходу часовой стрелки). Если нужно уменьшить зазор, то гайка под ключ на «13» вращается в правую сторону. Для регулировки достаточно её вращения на половину оборота.

    Для увеличения или уменьшения зазора вращаем гайку в левую и правую стороны соответственно

  • После этого проверяется величина зазора с помощью щупа. Необходимо получить такую величину зазора, чтобы щуп выходил из зацепления с натяжкой. Регламент гласит, что щуп должен выходить из зацепления с усилием в 2 кг (для измерения можно воспользоваться кантором, но вовсе не обязательно).
  • Чтобы зафиксировать расположение клапана в таком положении, нужно закрутить контрирующую гайку ключом на «17» в левую сторону. Аналогичным образом выполняется процедура регулирования для 8 клапана.

    Для фиксации клапана закручиваем контргайку по часовой стрелке

  • На следующем этапе нужно переместить шкив распределительного вала на 90 градусов от изначального положения или на четверть оборота. На карбюраторной «семёрке» делается эта путем вращения шкива коленвала ключом на «38» на половину оборота.
  • После этого проводится регулировка зазоров в 4 и 7 клапанах.
  • Повторяется процедура вращения шкива коленвала на половину оборота, что позволяет провести регулировку для 1 и 3 клапанов.
  • В завершении необходимо ещё провернуть коленвал на половину оборота, и отрегулировать зазоры в 5 и 2 клапанах.

Если вам понятен принцип действия по выполнению данной процедуры, то произвести регулировку не составит большого труда. Важно правильно перемещать шкив коленчатого вала, что позволит выполнить процедуру с максимальной точностью. На этом процесс регулировки считается завершённым, и можно устанавливать крышку ГБЦ на место, предварительно заменив прокладку. На место устанавливаются все демонтированные элементы с автомобиля, после чего можно запустить мотор. Если при работе двигателя металлический звук будет отсутствовать, то это означает, что процедура проведена правильно.

Таблица «порядок регулировки клапанов на ВАЗ-2107»

Особенности операции на автомобиле ВАЗ-2107 инжектор: инструкция с применением микрометра

Конструкция двигателей ВАЗ-2107 карбюратор и инжектор идентична, за исключением системы подачи топлива. Однако на регулировку клапанов этот фактор не играет никакой роли. Процедура регулировки выполняется аналогичным образом, как и для карбюраторной «семёрки». Отличие только в том, что для вращения шкива коленвала будет сложно к нему добраться. Для этого рекомендуется вращать шкив при помощи плоской отвёртки. Отвёртка размещается между зубьями шкива коленвала, после чего используя ребро упора датчика коленчатого вала, производится его перемещение.

В инжекторных автомобилях шкив коленвала рекомендуется вращать плоской отвёрткой

Осуществлять процедуру отладки клапанов на ВАЗ-2107 можно не только при помощи щупов, но и путём применения микрометра. Рассмотрим этот процесс на ВАЗ-2107 инжектор при помощи микрометра.

  • Микрометр крепится на специальной рейке, а рейка фиксируется на шпильках крепления распредвала. При установке рейки нужно изначально закрутить все три шпильки, а потом центральную слегка ослабить, пока изделие не примет неподвижное состояние.

    Микрометр устанавливаем на рейке и фиксируем её на шпильке распределительного вала

  • После этого на рейку устанавливается микрометр. Размещается изделие на краю кулачка регулируемого клапана (для 6 и 8) при проведении процедуры с самого начала.

    Микрометр располагают на самом краю кулачка регулируемого клапана

  • Проводится проверка. Для этого используется специальный ключ (захват), который идет в комплекте с прибором. Этим ключом захватывается кулачок клапана, и по показаниям микрометра определяется соответствующее значение. Это значение должно равняться 0,52 мм на приборе. Если имеются отклонения, то проводится регулировка.
  • Регулировка выполняется аналогично, как и при использовании щупа. Ослабляется контргайка ключом на «17», после чего устанавливается необходимое значение путём вращения гайки ключом на «13». Продолжать регулировку следует до момента, пока на приборе стрелка не будет показывать значение в 52 деления (чёрная шкала). Это значение на микрометре соответствует величине зазора в 0,15 мм при измерении щупом.

    Показания чёрной шкалы в 52 деления аналогично величине зазора 0,15 мм

  • Как только показания микрометра удовлетворяют значение в 52 деления, следует завинтить контргайку.
  • Аналогично процедура проводится для каждого клапана. При этом не забывайте перемещать шкив коленвала для каждой последующей пары клапанов.

Методика регулировки при помощи микрометра является более точной, поэтому многие её ценят. С помощью микрометра можно регулировать зазор в клапанах даже на горячую.

Использование микрометра даёт наибольшую точность

Немаловажно отметить, что рейки бывают разного вида, однако принцип проведения процедуры аналогичный. Если вы являетесь владельцем автомобиля марки ВАЗ, то рекомендуется приобрести микрометр, что позволит выставлять зазор в клапанах с высокой точностью.

Схема и порядок действий

  1. Прежде всего, необходимо заглушить двигатель автомобиля и дать ему как следует остыть.
  2. Ключом на 10 откручивается 8 гаек на крышке головки блока цилиндров, затем крышка снимается. В результате станут видны регулировочные винты клапанов.
  3. Перед регулировкой винтов следует установить коленчатый вал в определённое положение. Вал можно повернуть ключом на 38. Поворачивать его следует до тех пор, пока метка на его шестерне не совместится с меткой на блоке цилиндров.

    Метка на шестерне вала должна совпадать с меткой на блоке цилиндров

  4. Также следует обратить внимание на цепь коленчатого вала. Если эта цепь сильно ослабла, её нужно подтянуть.
  5. Рядом с выпускным патрубком есть гайка плунжерного натяжителя. Её следует ослабить ключом на 13.

    Гайка плунжерного натяжителя ослабляется ключом на 13

  6. После этого ключом на 38 надо повернуть коленчатый вал до упора. Как только вращать вал станет невозможно, надо крепко затянуть гайку натяжителя. Как только коленчатый вал выставлен в это положение, это означает, что поршень в 4 цилиндре вышел в верхнюю мёртвую точку.
  7. В этом положении можно отрегулировать впускной и выпускной клапан на 4 цилиндре (то есть кулачки 7 и 8).
  8. Регулировка осуществляется после проверки клапанного зазора щупом на 0.15 мм. Если щуп входит в зазор с небольшим усилием, но при этом двигается там свободно, это значит, что регулировать данный клапан не надо. Если щуп болтается свободно или, наоборот, не входит, необходимо ключом на 17 ослабить гайку на клапане, а затем с помощью ключа на 13 немного повернуть регулировочный болт, тем самым выставив необходимый зазор. После вторичной проверки щупом гайка на 17 затягивается.

    Гайка на клапане ослабляется ключом на 17

  9. В вышеуказанном положении коленчатого вала также проверяется и регулируется выпускной клапан на 2 цилиндре (кулачок 4) и впускной на 3 цилиндре (кулачок 6).
  10. Как только все перечисленные выше клапана проверены и отрегулированы, можно переходить к другим. Для этого ключом на 38 надо повернуть коленчатый вал на 60 градусов.
  11. В вышеуказанном положении нужно проверить (и в случае необходимости отрегулировать) впускной и выпускной клапаны на 1 цилиндре, впускной на 2 и выпускной на 3.

Возможные ошибки

Если регулировка сделана правильно, посторонние щелчки в моторе должны исчезнуть. Если этого не произошло, значит, что-то сделано не так.
Самая распространённая ошибка — нарушение последовательности регулировки цилиндров, если работа проивзодится своими руками. Выставлять зазор на клапанах инжектора нужно только в вышеуказанном порядке и никак иначе, не надо нарушать схему. Если начать не с того цилиндра, это может полностью нарушить работу всей системы газораспределения, в результате чего посторонний шум в двигателе никуда не исчезнет. И более того, он может стать громче. Исправить эту ошибку можно только одним способом: выставить 4 цилиндр в верхнюю мёртвую точку в соответствии с меткой и настроить всё заново.

Отрегулировать клапана на ВАЗ 2107 — задача не такая сложная, как кажется на первый взгляд. Главное – соблюдать правильную последовательность цилиндров, приведённую выше. Кроме того, не следует слишком усердствовать, затягивая болты на крышке блока цилиндров, так как резьбу там легко можно сорвать.

  • Алексей Степанов

Копирайтер с пятилетним стажем.

Лента новостей
