Расход топлива ВАЗ 2110

Почему появляется расход превышающий паспортные показатели

Расход, превышающий паспортные показатели, таит в себе причины, часто взаимосвязанные. Выявить сей автомобильный недуг можно диагностикой его эксплуатационных параметров, технического состояния, внешних факторов:

  • Темный выхлоп, громкие хлопки из глушителя.

    Темный выхлоп

  • Рывки, падение мощности при езде.
  • Двигатель автомобиля ВАЗ-2110 неустойчив на малых оборотах.
  • Стабильно работает, но двигатель «клюет».
  • Загорание лампы щитка приборов.

Ориентируясь на 100 км пробега, дополнительные потери привязываются также к литражу двигателя и числу клапанов.

Последовательность диагностических работ

Перед намерением довести расход до заводских значений, целесообразно сузить круг причин, начиная с электронной, топливной систем, датчиков, фильтров.

Последовательность этапов проверки на ВАЗ-2110 предусматривает:

  • Снятие, очистка диафрагмы бензонасоса.

    Очищаем диафрагму бензонасоса и меняем сеточку

  • Замена бензинового, воздушного фильтров.
    Меняем топливный фильтр Меняем воздушный фильтр
  • Очистка распылителей инжектора от отложений.

    Очищаем распылители инжектора

  • Регулировка фаз зажигания.

    Регулируем тепловой зазор клапанов

  • Проверка прибора скорости.

    Проверяем прибор скорости

  • Замена датчика кислорода (не подлежит ремонту).

    Меняем датчик кислорода

  • Проверка других узлов, приборов топливной системы.

Источники повышенного расхода на ВАЗ-2110

Источником увеличенного расхода часто является:

>

  1. Воздушный фильтр, целостность высоковольтных проводов, слабая свечная искра.
  2. Засоренность форсунок.
  3. Неисправность свеч, датчика потребления воздуха, избыток давления в топливной системе.
  4. Дефект датчика фиксации распределительного вала.
  5. Неисправность регулятора (холостого хода).
  6. Дефект (выгорание) одного из выпускных клапанов или нескольких.

    Расход топлива может увеличиваться из-за прогорания выпускного клапана

  7. Дефекты ВВП (высоковольтных проводов), катушки зажигания (см. «проверка катушки зажигания»).
  8. Отсутствие или низкая компрессия (потребуется большой объем ремонтных работ)

    Низкая компрессия может стать источником повышенного расхода топлива

  9. Просачивание воздуха во впускной коллектор (см. «замена прокладки впускного коллектора»).
  10. Неисправна работа дроссельной заслонки.

Причиной могут служить проблемы, связанные с внешними факторами эксплуатации, например:

  • Салонный кондиционер, расход которого в черте города составляет 10÷20 % от общего потребления.
  • Частое переключение скоростей.
  • Низкое давление в покрышках (негативно отражается на управлении машиной), широкопрофильные шины, спойлеры, включенные фары ближнего света, наружный багажник, салонная аудиосистема.
    Аудиосистема Наружный багажник Пониженное давление шин Спойлер на багажнике увеличивает расход топлива Ближний свет
  • Потеря 10% бензина при езде с включенными фарами ближнего света
  • Больший расход бензина Аи 92, нежели Аи95, как и при АКПП против МКПП.
  • Чрезмерно затянутые ступичные подшипники (не позволяют машине катиться накатом).
  • Потеря 10% горючего на каждые 100 кг перевозимого груза, а с прицепом еще 60%.

    Прицеп способствует увеличению расхода топлива на 10%

  • Езда на непрогретом двигателе обходится в 12 %.
  • Использование колес большего диаметра (сопровождается приложением дополнительного усилия для маневрирования ими).

Устранение причин возросшего потребления бензина экономически целесообразнее доверять специализированному сервису.

Методы устранения

Датчик массового расхода воздуха (ДМРВ) считается целевым прибором выявления потерь топлива. Машина с отключенным датчиком может показывать хорошие эксплуатационные качества. Эта прыть и есть начало конца ДМРВ. Прибор выворачивается и тестером проверяется напряжение (зажигание включено).

Проверяем датчик массового расхода воздуха

Отталкиваясь от индивидуальности каждого автомобиля, напряжение не должно превышать 1,03 В. В противном случае, датчик заменяется. ВАЗ-2110 объемом 1,6 литра, оборотами, например, 2000 требует, порядка 25 кг воздуха. Стало быть, с повышением этого значения увеличивается расход бензина. Отсюда приоритет диагностики ДМРВ.

  1. Неисправная топливная система попутно завышает норму вредных выбросов в атмосферу, снижает мощность, глушит мотор на холостом ходу. Ситуация требует проверки давления топлива, подаваемой к форсункам при помощи манометра (лучше с 7 кратным диапазоном деления).

    Измеряем давление топлива

  2. Загрязненность бензинового фильтра, который необходимо заменить. Засоренность воздушного фильтра увеличивает расход почти на треть нормативного.
  3. Слабая компрессия, устранение которой приведет к разбору двигателя, замене поршневых колец, кривошип – шатунного механизма, проверке нагара свеч, пробоев ВВП (высоковольтных проводов). Неверная установка угла зажигания также негативно сказывается на потреблении бензина.

Перерасходу сопутствует:

  • Температура охлаждающей жидкости. Дефект этого датчика приводит к «бедной» или «богатой» топливной смеси.
  • Неработающий датчик фиксации дроссельной заслонки напрямую влияет на режим холостого хода, приемистость автомобиля.

    Датчик положения дроссельной заслонки влияет на режим холостого хода двигателя

  • Дефект прибора нагнетаемого воздуха негативно сказывается на балансе смеси (воздух – бензин).
  • Датчик разряжения и скорости воздушного потока контролирует смесеобразование.
  • Кислородный датчик, выдающий неправильное соотношение смеси.
  • Пониженное давление топлива — приводит к снижению мощности, ухудшению разгонных качеств машины. Фактор свидетельствует об износе бензонасоса или засоренности фильтрующей сетки.
  • Грязные инжекторы, нагар на них приводят к искажению контура пламени и, как следствие, плохому распылению. Это факт некачественного смесеобразования увеличивает расход топлива, снижая приемистость автомобиля.
  • Неисправность схемы зажигания (катушка, распределитель искры, ВВП).

    Перерасходу топлива сопутствует неисправность катушки зажигания

  • Грязный воздушный фильтр не может формировать правильную пропорцию поступающего воздуха.

Перерасход топлива зависит от многих факторов, таких как своевременный ремонт, профилактика транспортного средства.

Потребление топлива

Любой двигатель внутреннего сгорания устанавливаемый на транспортное средство расходует горючее, которым может быть бензин, дизельное топливо или газ. На его расходование в первую очередь влияет рабочий объём двигателя, чем он больше, тем больше топлива ему потребуется. У ВАЗ 2110 расход топлива также зависит от модели установленного мотора.

Эта модель автомобиля комплектовалась разными типами двигателей. Можно встретить машины, у которых карбюраторные силовые агрегаты или моторы с инжектором в системе питания. Эти различия приводят к тому, что потребление топлива будет различным.

Современные моторы у которых подаёт топливо в инжектор бортовой компьютер, требуют его меньшее количество. Электронный блок управления двигателем сам рассчитывает по показателям датчиков оптимальный расход топлива для ВАЗ 2110, которого для эффективной работы двигателя требуется несомненно меньше против карбюраторной системы питания. Моторы, устанавливаемые на ВАЗ 2110 могут иметь в головке блока цилиндров 8 или 16 клапанов, что также сказывается на величине потребляемого топлива. Также влияют на потребление бензина другие факторы, но об этом поговорим несколько позже.

8 клапанные ВАЗы

В первое время после начала производства этого автомобиля за основу был взят мотор ВАЗ 21083 от предыдущего семейства машин завода. Он имел рабочий объём 1500 см3, в системе питания устанавливался карбюратор. Движок выдавал 73 лошадиные силы, а средний расход топлива ВАЗ 2110 с этим мотором составлял от 7,5 до 9,5 литров на 100 км пробега. Дальнейшая модификация этого мотора имела уже рабочий объём равный 1600 см3 он мог выдать мощность равную 81 лошадиную силу. Систему питания этого мотора обслуживал инжектор.

Расходование бензина этим мотором вышло на уровень от 7 до 8,8 литров на сотню км пробега. При движении по загородным трассам расход станет ещё меньше, примерно чуть больше 5 литров на 100 км пути.

Причина небольшого снижения топлива кроется в «умной» системе питания. Большой расход топлива 8 клапанов в двигателе с карбюратором или инжектором можно уменьшить, для этого имеется несколько вариантов, один из них, это умеренный стиль вождения.

Производители дают такие цифры потребления бензина для карбюраторных моторов:

  • В городских условиях 9,1/100 км.
  • На трассе 5,5 л/100 км.
  • Смешанный цикл 7,6 л/100 км

Расход для 8 клапанных моторов с инжектором:

  • Город – 8,6 л/100 км.
  • Трасса – 5.3 Л/100 км.
  • Смешанный цикл – 7,5 л/100 км.

Лада с 16 клапанами

Моторы разных рабочих объёмов стали выпускать с 16 клапанами в головке блока цилиндров. Первоначально такие изменения коснулись моторов с рабочим объёмом 1500 см3, а в дальнейшем их объём был увеличен до 1600 см3. После этих изменений в двигателе стала лучше наполняемость топливовоздушной смесью рабочих цилиндров. Это позволило получить больше мощности при прежнем объёме мотора. Расход бензина у десятки стал немного меньше против 8 клапанов в ГБЦ.

Конечно, после такой модернизации конструкция мотора, особенно его головки блока цилиндров, стала сложнее. Однако это не повлияло на срок службы силового агрегата, но расход топлива на 100 км уменьшился. В моторах с большим объёмом увеличена высота блока, изменена конструкция верхней части головки поршней. В ней стали делать более глубокие выемки для клапанов.

После этого при обрыве зубчатого ремня в приводе клапанов их встреча с поршнями не происходит. Расход топлива на 100 км пробега для ВАЗовской десятки вполне приемлем для самого взыскательного покупателя.

Меньшего потребления топлива на моторе с инжектором можно добиться, применяя экономичный режим вождения автомобиля, грамотной его эксплуатации. Причины повышенного потребления бензина чаще всего случаются по вине владельца машины.

Для инжектора с 16 клапанами данные по расходу такие:

  • Город – 8,6 л/100 км.
  • Трасса – 5,3 л/100 км.
  • Смешанный цикл – 7,2 л/100 км.

Отзывы владельцев

  • Степан, г. Калуга. Нужен был автомобиль для служебных поездок. Выбор пал на ВАЗ 21102, который выбрал на автомобильном рынке. Внешне выглядел вполне прилично при пробеге чуть более 80 тыс. км. Расход топлива волновал особенно, так как приходилось наматывать по 100 км и более ежедневно. Если передвигался по городу, мотор сжигал в пределах 10 литров на сотню км. При поездках в другие населённые пункты по трассе он не превышал 6 литров на 100 км. Автомобиль обслуживаю самостоятельно.
  • Сергей, г. Витебск. Купил ВАЗ 2110, так как питаю слабость к продукции АВТОВАЗ. Машина с движком от девятки, объём 1,5 литров, в головке 8 клапанов. Не люблю лихачить, поэтому мощности двигателя для меня достаточно. Для ВАЗ 2110 расход топлива на 100 км меня устраивает, средний показатель находится в пределах 7,5 литров. Однажды пришлось проехать более 1000 км на отдых, подсчёт израсходованного бензина показал цифру 6,5 литров на сотню пробега. Контроль расходования бензина производился по залитым литрам топлива и общим пробегом.
  • Владимир, г. Подольск. Искал себе машину для работы в службе такси. Средств для приобретения иномарки было недостаточно, поэтому остановил свой выбор на сравнительно новой ВАЗ 2110. Брал машину с рук, поэтому первый вопрос к продавцу был о том, какой расход топлива на ВАЗ 2110. Со слов продавца средний показатель был в районе 7 литров. Двигатель 16-ти клапанный, состояние сегодня при пробеге более 160 тыс, км удовлетворительное. Недавно чистил инжектор, после этого по косвенным ощущениям расход бензина стал меньше.
  • Николай из г. Смоленск. Приобрел десятку новую в автосалоне. Со слов продавца у ВАЗ десятого семейства показатели по расходу бензина близки к машинам иностранного производства. На деле его слова подтвердились. Движок моей десятки имеет объём 1,6 литров, 16 клапанов в головке. Мощности мотора на трассе достаточно, но при резком наборе скорости хотелось бы иметь немного больше. Огорчает расход бензина в городе, иногда превышает 10 литров на 100 км. Грешу на свой стиль вождения. Что касается затрат лада 2110, то больше всего приходится именно на топливо. Стоимость запасных частей и обслуживания приемлемы.
  • Виктор, г. Новосибирск. Купил ВАЗ 2110 инжектор в 2000 году. За это время пробег приближается к 200 тыс. км. Большая часто поездок приходится на город, поэтому сжигаю иногда более чем 10 литров на сотню пробега. Движок высокий, объём 1600 см3, приёмистый, неприхотливый в эксплуатации. Увеличился расход масла, наверное, скоро придётся его капиталить.
  • Антон, Московская область. ВАЗ 21110 16 клапанов достался в наследство от родителей. Для студента это был хороший подарок. Несмотря на пробег более 100 тыс. км, машина была в хорошем состоянии. В основном ездил в универ на занятия. Иногда с друзьями на отдых. В городе расход, как мне кажется большой, иногда более 10 литров на сотню, по трассе примерно 6 литров.

Причины большого расхода топлива

В условиях, когда стоимость топлива на АЗС растёт, повышенный расход топлива беспокоит практически всех владельцев не только ВАЗ 2110, но и других моделей, как отечественного, так и зарубежного автопрома. Это может произойти по нескольким причинам:

  1. Плохое техническое состояние силового агрегата.
  2. Агрессивный стиль вождения машины.
  3. Низкое качество бензина.
  4. Увеличение дополнительной нагрузки на двигатель.
  5. Частые поездки в условиях плохих дорог.

Техническое состояние двигателя характеризуется зазорами между стенками цилиндров и поршнями с кольцами. Если они увеличены, повышается потребление бензина для поездок в привычном режиме. Повышает расход бензина, забитый пылью воздушный фильтр, неправильно установленный момент зажигания, увеличенный зазор свечей.

Некоторые водители, особенно молодые, любят быструю, иногда агрессивную езду. В таком случае для мгновенной раскрутки двигателя требуется большее количество топлива, отсюда выходит повышенный расход.

Некоторые водители соблазняются низкими ценами на автомобильных заправках, что не всегда приемлемо. Экономия некоторой суммы на топливе, может привести к необходимости траты значительно большего количества денег на ремонт двигателя.

Увеличение топлива может вызвать увеличение нагрузки на мотор автомобиля. Это может быть дополнительная звуковая аппаратура, мощный свет, пользование кондиционером. Пользуясь дополнительными услугами, приходится тратить лишние деньги на бензин.

Также нельзя не сказать несколько слов о поездках по плохим дорогам. Передвижение по трассе практически всегда происходит на повышенной передаче, когда обороты коленчатого вала будут минимальными, что потребует меньшего количества бензина. Плохие дороги вынуждают двигаться на пониженных скоростях, а это высокие обороты двигателя, большее потребление топлива.

Gorod45 ›
Блог ›
ФАК по датчикам и исполнительным механизмам

ФАК по датчикам и исполнительным механизмам.

Здесь описанны датчики и исполнительные механизмы применяемые в ЭСУД.Кратко описан принцип действия и методы проверки, без применения спец. и диагностического оборудования, если это возможно.Доступные каждому, кто имеет мультиметр и\или БК.

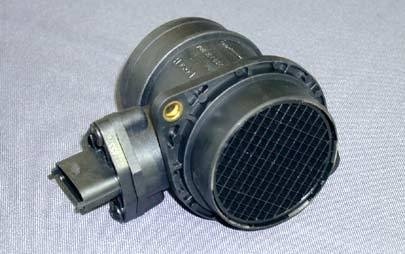

1. ДМРВ На автомобилях семейства ВАЗ-2110 устанавливаются датчики массового расхода воздуха термоанемометрического типа.

ДМРВ

Чувствительный элемент датчика представляет собой тонкую пленку, на которой расположено несколько температурных датчиков и нагревательный резистор.В середине пленки находится область подогрева, степень нагрева которой контролируется с помощью температурного датчика.На поверхности пленки со стороны потока воздуха и с противоположной стороны симметрично расположены еще два термодатчика, которые при отсутствии потока воздуха регистрируют одинаковую температуру.При наличии потока воздуха первый датчик охлаждается, а температура второго остается практически неизменной, вследствие подогрева потока воздуха в зоне нагревателя.Дифференциальный сигнал обоих датчиков пропорционален массе проходящего воздуха.Электронная схема датчика преобразует этот сигнал в постоянное напряжение, пропорциональное массе воздуха.Важно, чтоб датчик оставался в чистоте, так-как загрязнение вызовет искажение показаний датчика.Так-же он требователен к качеству фильтрации всасываемого воздуха, так-как попавщая пыль, пролетая через датчик, режет плёнку чувствительного элемента.Что приводит к безвозвратному выходу датчика из строя.

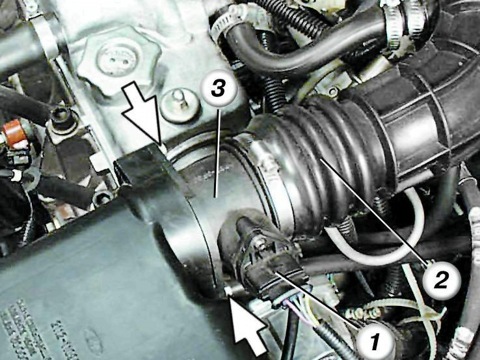

Устанавливается датчик здесь…

Итак о проверке…
Проверка заключается в измерении напряжения покоя датчика, то-есть напряжения, которое выдаёт датчик, при включённом зажигании, но не запущенном двигателе.Измерение можно проводить как с помощбю БК, так и с помощью обычного мультиметра.Лучше конечно если мультиметр будет не самый дешевый и китайский.
Если установлен БК, нужно посмотреть параметры каналов АЦП(аналого-цифрового преобразователя).Для проверки ДМРВ мультиметром, аккуратно прокалывая провода у разъёма датчика, измеряем напряжение между 3(масса ДМРВ) и 5(сигнал) контактами.
Показания должны быть 0,996В-для нового, <1,07В для уже «поплывшего» и >1,07-для убитого датчика.

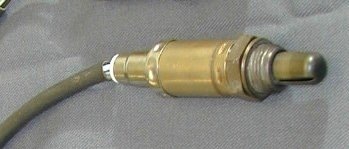

2. Датчик кислорода(ДК) или Лямбда-Зонд.

Чувствительный элемент датчика кислорода находится в потоке отработавших газов.При достижении датчиком рабочих температур, превышающих 360 град. С, он начинает генерировать собственную ЭДС, пропорциональную содержанию кислорода в отработанных газах.На практике, сигнал ДК представляет собой быстро изменяющееся напряжение, колеблющееся между 500 и 900 милливольт.Изменение напряжения вызвано тем, что система управления постоянно изменяет состав смеси вблизи точки стехиометрии(идиальной пропорции воздух-топливо,14,7кг воздуха на 1 кг топлива), сам ДК не способен генерировать какое-либо переменное напряжение, а лишь изменяет опроное.Для ускорения прогрева датчика до рабочей температуры он снабжен электрическим нагревательным элементом.

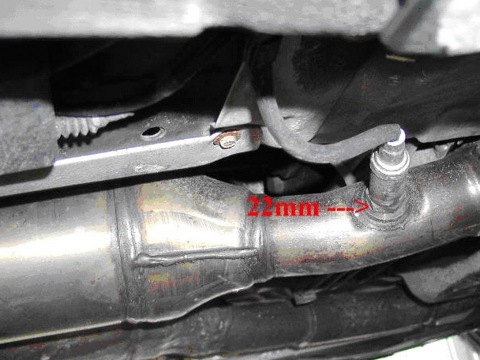

Устанавливается датчик либо так…

либо так…

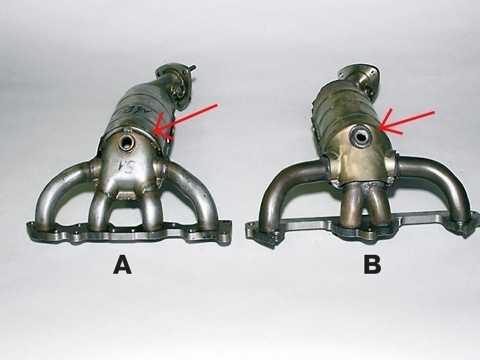

( коллектор А-21124;Коллектор В-21114)
На двигателях с экологическими нормами Евро-3 устанавливаются два ДК, один до катализатора, другой после.Второй датчик служит для контроля работы катализатора…
Метод проверки заключается в том, что при прогретом двигателе, с помощью мультиметра(лучше аналогового-стрелочного) наблюдается изменение напряжения.Если изменений нет, при исправных цепях и прогреве датчика, а напряжение лежит выше или ниже указаного предела, то датчик «отравлен» и подлежит замене.Так-же следует учесть, что многие дешевые мультиметры, обладают большой инерционностью и не позволят произвести точное измерение из-за часто меняющегося напряжения(аналоговый(стрелочный) мультиметр сдесь выигрывает).Но изменение контролировать удастся…

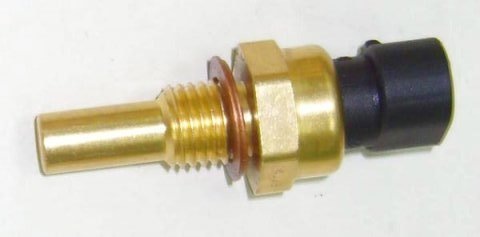

3. Датчик температуры охлаждающей жидкости(ДТОЖ)

Датчик температуры охлаждающей жидкости представляет собой термистор, т.е. резистор, электрическое сопротивление которого изменяется в зависимости от температуры. Термистор, расположенный внутри датчика имеет отрицательный температурный коэффициент сопротивления, т.е. при нагреве его сопротивление уменьшается.

Проверка производится с применением градусника.Нагревая и охлаждая датчик, например в воде, измеряем сопротивление датчика и сравниваем с данными в таблице, приведённой ниже и показаниями контрольного градусника.
Приблизительная зависимость сопротивления от температуры:
Температура грС—Сопротивление Ом
100—177
90—241
80—332
70—467
60—667
50—973
45—1188
40—1459
30—2238
25—2796
20—3520
15—4450
10—5670
5—7280
0—9420
-5—12300
-10—16180
-15—21450
-20—28680
-30—52700
-40—100700

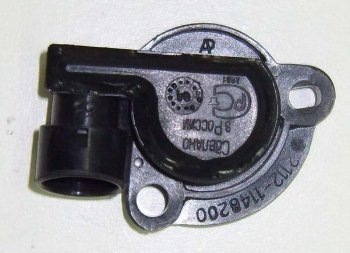

4. Датчик положения дроссельной заслонки(ДПДЗ)

Установлен сбоку на дроссельном патрубке и связан с осью дроссельной заслонки.

Датчик представляет собой потенциометр, на один конец которого подаётся плюс напряжения питания (5 В), а другой конец соединен с массой.С третьего вывода потенциометра(от ползунка) идёт выходной сигнал к контроллеру.Когда дроссельная заслонка поворачивается(от воздействия на педаль управления), изменяется напряжение на выходе датчика.При закрытой дроссельной заслонки оно ниже 0.7 В.Когда заслонка открывается, напряжение на выходе датчика растёт и при полностью открытой заслонки должно быть более 4 В.Отслеживая выходное напряжение датчика контроллер корректирует подачу топлива в зависимости от угла открытия дроссельной заслонки(т.е. по вашему желанию).Датчик положения дроссельной заслонки не требует никакой регулировки, т.к. контроллер самостоятельно определяет минимальное напряжение датчика и принимает его за нулевую отметку.
К сожалению без применения осциллографа не возможно определить состояние датчика, но можно хотя-бы проверить функционирование датчика.
При плавном нажатии на педаль газа, на БК должно меняться процентное открытие заслонки(0% открытия-1%-2%-3% и так далее), а при измерении напряжения на разъёме датчика, между контактами 1(масса датчика) и 2(сигнал ДПДЗ), напряжение должно меняться плавно без скачков.Если на БК происходит перескакивание % открытия(1%-2%-8%-3%), а на мультиметре просходят скачки напряжения, стоит задуматься о его замене…

5. Датчик положения коленчатого вала(ДПКВ)

ДПКВ, самый важный датчик ЭСУД.Система управления может функционировать без любого датчика, кроме ДПКВ.Если он неисправен двигатель не запустится.

ДПКВ подаёт в контроллер сигнал частоты вращения и положения коленчатого вала.Этот сигнал представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.На базе этих импульсов контроллер управляет форсунками и системой зажигания.

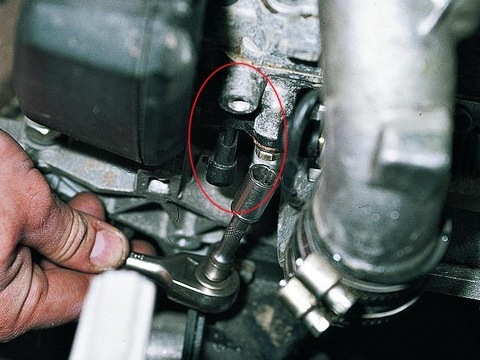

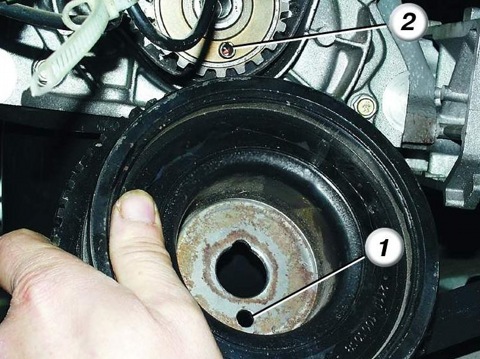

ДПКВ установлен на крышке масляного насоса

на расстоянии около 1+0,4мм от задающего диска (шкива, репера) коленчатого вала.

Шкив коленчатого вала имеет 58 зубцов расположенных по окружности.Зубцы равноудалены и расположены через 6°.Для генерирования «импульса синхронизации» два зуба на шкиве отсутствуют.При вращении коленчатого вала зубцы диска изменяют магнитное поле датчика, создавая наведенные импульсы напряжения.По импульсу синхронизации от датчика положения коленчатого вала, контроллер определяет положение и частоту вращения коленчатого вала и рассчитывает момент срабатывания форсунок и модуля зажигания.Провод ДПКВ защищён от помех экраном, замкнутым на массу через контроллер.Датчик ПКВ — полярный прибор — при нарушении проводки следует подключать соблюдая полярность.В «обратном» включении двигатель не заведется.
Доступный метод проверки заключается в измерении сопротивления обмотки датчика, оно должно лежать в пределах 550-750 Ом.Если есть отклонения, следует заменить его.
Так-же на датчике не должно быть примагниченных частиц металла, грязи и масла.
И личный совет:»Возите с собой запасной датчик».

6. Датчик скорости автомобиля(ДС)

Принцип действия датчика скорости основан на эффекте Холла.Датчик выдаёт на контроллер импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колёс.Все датчики 6-ти импульсные, то есть выдают 6 импульсов за один оборот своей оси.Сигнал датчика скорости используется системой управления для определения порогов отключения подачи топлива, а также для электронного ограничения скорости автомобиля (в последних системах управления).
Устанавливать привод спидометра в тех моделях, где он есть, в коробку передач нужно очень аккуратно, при малейшем перекосе сомнутся пластмассовые зубья ведущей шестерни привода спидометра и разборка коробки передач неизбежна.
К сожалению, произвести проверку ДС, без спец. средств не возможно.С помощью БК и штатного спидометра можно лишь контролировать его работу.Не должно быть сильных скачков скорости при движении.Скачки могут быть вызваны как самим неисправным датчиком, так и механизмом его привода.

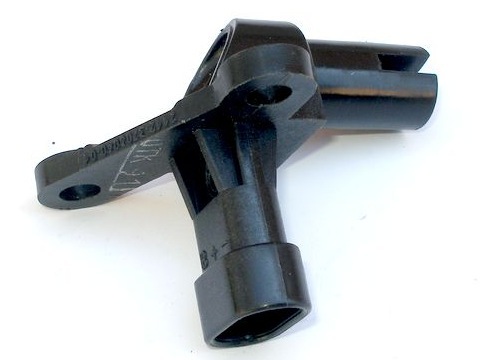

7. Датчик фаз(ДФ)

Датчик фаз (ДФ) раньше применяется только на 16-ти клапанном двигателе 2112 и 8-кл. двигателе 2111 с нормами токсичности Евро-3 (экспортные версии автомобилей), в которых установлена система последовательного распределённого впрыска топлива или фазированного впрыска.С конца 2004 — начало 2005 гг. и до снятия с производства семейства ВАЗ 2110,в связи с ужесточением норм токсичности ДФ устанавливались на подавляющее большинство новых автомобилей с двигателями 2111, 2112, 21114, 21124 с блоками управления впрыском Bosch M7.9.7 и Январь 7.2.

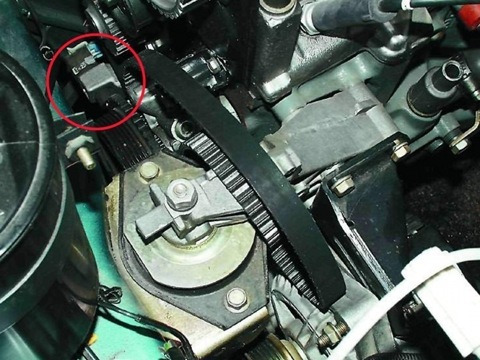

Датчик фаз устанавливается на двигателе ВАЗ-2112 в верхней части головки блока цилиндров за шкивом впускного распредвала.На шкиве впускного распредвала расположен задающий диск с прорезью.Прохождение прорези через зону действия датчика фаз соответствует открытию впускного клапана первого цилиндра.Контроллер посылает на датчик фаз опорное напряжение 12В.Напряжение на выходе датчика фаз циклически меняется от значения близкого к 0(при прохождении прорези задающего диска впускного распредвала через датчик) до напряжения близкого напряжению АКБ(при прохождении через датчик кромки задающего диска).Таким образом при работе двигателя датчик фаз выдает на контроллер импульсный сигнал синхронизирующий впрыск топлива с открытием впускных клапанов.
Проверку мультиметром произвести не удастся, нужен осциллограф.Так-же как и на ДПКВ, на ДФ не должно быть металлических частиц и сильных загрязнений за исключением масла.
на двигателе 2112 вот здесь:

8. Датчик детонации(ДД)

Датчик Детонации (ДД) служит для обнаружения детонационных ударов в ДВС и расположен на блоке цилиндров.Конструктивно датчик представляет собой пьезокерамическую пластину в корпусе.Существует две разновидности ДД — резонансные и более современные широкополосные.

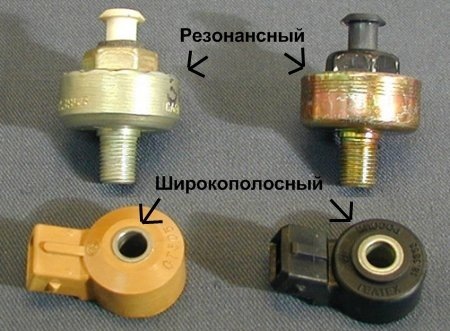

В настоящее время резонансные ДД не устанавливаются серийно.
ДД, при работе двигателя, за счёт пьезо элемента генерирует импульсы, которые ЭБУ отфильтровывает по заложенному в нём алгоритму.При возникновении детонации, ЭБУ фиксирует сигналы с ДД и «заваливает» УОЗ, чтоб предупредить воздейсвие детонационных явлений на детали двигателя.
Проверка датчика на работоспособность производится путём подключении к выводам датчика мультиметра в режиме измерения милливольт и легкими постукиваниями по сердцевине датчика.При этом регистрируются скачки напряжения.
Обычно ДД крепится на блоке цилиндров болтом, но проведённые эксперименты говорят о том, что для крепления датчика лучше использовать шпильку.Так шумы лучше передаются в датчик.Момент затяжки датчика 1.6-2.2 кг.

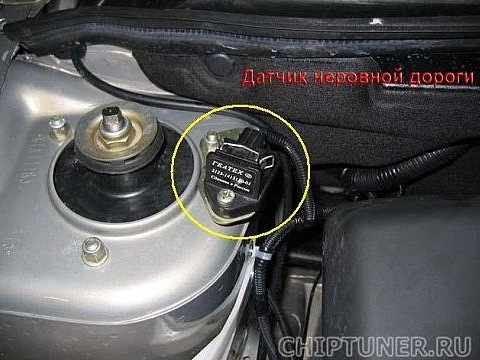

9. Датчик неровной дороги(ДНД)

работает на основе пьезо-эффекта.При прохождении автомобилем неровностей генерирует импульсы и посылает их в ЭБУ.Устанавливается на автомобили с экологическими нормами Е-3 и выше.Суть его работы в том, что при прохождении автомобилем неровностей образуется неравномерность вращения коленчатого вала автомобиля, которые могут регистрироваться ЭБУ как пропуски воспламенения.Эбу отключит подачу топлива в цилиндр, который якобы в тот момент имел пропуск воспламенения, и двигатель «затроит».Чтоб не допустить ложных срабатываний системы диагностики пропусков, в ЭСУД был введён этот датчик.И эбу сверяя сигнал с ДНД и неравномерность вращения делает правильный вывод, произошел пропуск или нет.Датчик устанавливается на правой(по ходу автомобиля) стойке и прикручивается под гайку крепления верхней опоры.

Исполнительные механизмы(ИМ)

1. Регулятор холостого хода(РХХ)

Регулятор холостого хода служит для поддержания установленных оборотов двигателя на холостом ходу за счет дозирования количества воздуха, подаваемого в двигатель при закрытом дросселе.РХХ расположен сбоку дросселя

и представляет собой шаговый двигатель с двумя обмотками.При подаче импульса на одну из них игла делает один шаг вперед, на другую — шаг назад.Через червячную передачу вращение двигателя преобразуется в поступательное движение штока.Конусная часть штока располагается в канале подачи воздуха для обеспечения регулировки холостого хода двигателя.Шток регулятора выдвигается или втягивается в зависимости от управляющего сигнала контроллера.Регулятор холостого хода регулирует частоту вращения коленчатого вала на режиме холостого хода, дозируя количество воздуха, подаваемого в обход закрытой дроссельной заслонки.В полностью выдвинутом положении (выдвинутое до упора положение соответствует «0» шагов), конусная часть штока перекрывает подачу воздуха в обход дроссельной заслонки.При открывании клапан обеспечивает расход воздуха, пропорциональный перемещению штока (количеству шагов) от своего седла.Полностью открытое положение клапана соответствует перемещению штока на 255 шагов.
Проверяется РХХ замером сопротивления обмоток.На выводах AB и CD.Сопротивление каждой обмотки должно быть в пределах 51 +\- 2 Ом.Но такая проверка не может полностью судить о пригодности регулятора.Из-за возможной механической проблемы.Проверять подвижность штока, прилагая к нему усили недопустимо, это может вывести его из строя.

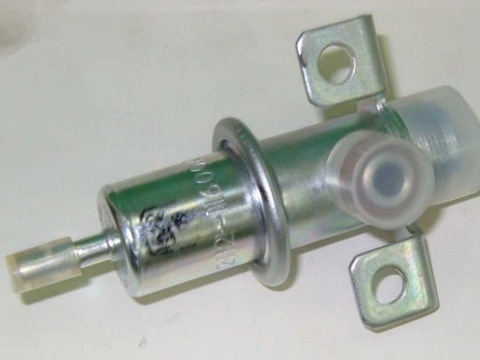

2. Регулятор давления топлива(РДТ)

Регулятор давления расположен на рампе форсунок, служит для регулирования давления топлива в рампе, в зависимости от нагрузки на двигатель.При включенном зажигании, неработающем двигателе и работающем ЭБН регулятор поддерживает давление в топливной рампе в пределах от 2,8 до 3,2 кгс/см2,а излишки сливает в «обратку»(в системах с двигателем объемом 1,6 литра нет «обратки», РДТ находится в баке, на бензонасосе и поддерживает давление в топливной магистрали 3,8 кгс/см2).На ХХ давление может снижаться до 2,3 кгс/м2.

3. Клапан продувки адсорбера(КПА)

предназначен для продувки адсорбера — системы улавливания паров бензина автомобиля, оснащенного электронной системой управления двигателя, разработаны для норм токсичности ЕВРО — 3 и ЕВРО-2.Клапан управляется ЭБУ, путём подачи на электро клапан умравляющего сигнала частотой 32 гц разной длины, в зависимости от алгоритма заложенногов прошивке блока.
Проверить его работу можно на слух, подавая кратковремено +12 и массу на выводы клапана.Трубки, подводимые к клапану не должны иметь трещин и сообщаться с атмосферой.

4. Бензонасос

Модуль бензонасоса на автомобиле семейства ВАЗ-2110 погружного типа и расположен в баке.
Сам бензонасос турбинного типа. С его помощью в топливной системе создаётся давление не мение 2.8 кг\см, а излишки давления, через РДТ, стравливаются через «обратку» в бак(на новых системах с объёмом 1.6 литра, применяется бензонасос со встроеным регулятором давления.Слив излишков происходит прям в баке, а топливная рампа не имеет «обратки», а давление в системе 3.8кг\см).
Основными параметрами для контроля являются:Давление в «стенку»(не менее 5 атм);Производительность(не мение 50-60 л\час) и ток в цепи электропитания бензонасоса(не более 6,5 А).Для измерения давления в системе применяется топливный манометр, который имеется не у всех.По-этому описание проверки излогать не целесообразно.
Так-же на модуле установлен ДУТ(датчик указателя топлива).Предстовляющий из себя простой реастат, который изменяет напряжение в зависимости от количества топлива в баке.

5. СО-потенциометр

СО-потенциометр представляет из себя переменный резистор. С помощью которого регулируется состав смеси на ХХ(обедняется или обогощается) для обеспечения экологических норм.Устанавливался на автомобили без неитрализатора.Распологался в салоне на боковом экране центральной консоли у ног водителя.В последствии был устранён, всвязи с появлением возможности регулировки с диагностического оборудования.

6. Форсунка

Форсунка представляет из себя электромагнитный клапан, управляемый ЭБУ.
С помощью форсунок происходит дозирование топлива, путём кратковременного открытия клапана.Форсунка устанавливается одним концом(со стороны распылителя) во впусконй коллектор, другим концом в рампу.
Форсунки бывают различных формфакторов и производителей.
Проверяются прозвонкой обмотки клапана, сопртивление должно быть в пределах 11-15 ом.

7. Модуль зажигания(МЗ)

Модуль зажигания сложный электротехнический прибор.
Который обеспечивает генерирование искрового разряда на свечах зажигания.Управляется ЭБУ.По составу содержит в себе две катушки зажигания и два коммутатора.Каждая катушка завязана на два цилиндра(1-4 и 2-3).То-есть, когда в первом цилиндре в конце такта сжатия происходит рабочий разряд, который воспламеняет рабочую смесь, то в четвёртом цилиндре происходит разрят, так называемой, «холостой» искры.Аналогичный процесс происходит и с вторым и третьим цилиндром.Это происходит из-за того, что вторичная обмотка, каждой из своих концов, соединина с выводом для ВВ провода.

И при возникновении индукции от протекающего тока по первичной обмотке, на выводах катушки генерируется ВВ напряжение разных потенциалов.
МЗ очень капризный прибор из-за своей технической сложности.И продиагностировать его, как говорят «на коленке» практический не возможно.Контроль МЗ производится на специальном стенде, где имитируются разные режимы работы двигателя.А также осциллографом, по осциллограммам первичного и вторичного напряжения.Косвенно судить о работе МЗ, можно подключив к в проводу разрядник и оценить качество искры.
Не допускается проверка искры, подключив свечу к ВВ проводу и приложив её к массе двигателя!Так-как таким образом не возможно обеспечить уверенное заземление свечи, что может привести к выходу из строя модуля.А так-же существует риск поражения электрическим током высокого напряжения!

8. Катушка зажигания(КЗ)

Четырёхвыводная катушка зажигания является аналогом МЗ, за исключением того, что из неё были удалены коммутаторы.Что привело к увеличению стабильности работы узла.Это было сопряжено с тем, что в конце 2004 года, на конвеер стали поставляться новые электронные блоки управления Бош 7.9.7 и Январь 7.2.Которые содержат в себе коммутаторы и силовые ключи.Методы проверки, такие же как у МЗ.
На двигателях 21124 устанавливаются индивидуальные катушки зажигания, которые устанавливаются непосредственно на свечу зажигания.В составе ЭБУ такой системы содержатся четыре комутатора и четыре силовых ключа.

материал взят отсюда, фото к сожалению не все…
forum.my2110.ru/threads/4…758&viewfull=1#post144758

ВАЗ-2110 – автомобиль российского производства, относится к бюджетному классу седанов. Выпускался с 1994 по 2007 год, и на протяжении этого времени считался самой топовой моделью компании АвтоВАЗ. До 2007 года машину выпускали в Тольятти, а позже было налажено производство в Украине. Кроме того, ВАЗ-2110 выпускали на заводе в Египте. Производство модели в Украине было завершено в 2014 году. Обратим внимание, что изначально выпуск модели могли начать и в 1992 году, однако этому было не суждено сбыться из-за экономического кризиса. Но не смотря на это, для своего времени «десятка» считалась вполне современным автомобилем бюджетного класса. На российском рынке этой модели не было равных по цене и совокупности характеристик.

ВАЗ-2110 отзывы владельцев

С двигателем ВАЗ-2111 1.5 8 клапанный

  • Игорь, Киев. Машина как раз для семьи. Покупал в 2008 году, украинского производства. Качество сборки одинаковое, вполне устраивает за такие деньги. Сейчас пробег 112 тысяч, были поломки с бензонасосом и в коробке передач. Все уже заменено, обошлось относительно недорого. В городе машина потребляет 9 литров, с МКПП и 1.5-литровым мотором.
  • Татьяна, Днепропетровск. Автомобиль достаточно комфортный и динамичный, с 1,5-литровым движком. Кажется что под капотом агрегат намного мощнее. Отличная плавность хода курсовая устойчивость. С поведением на дороге все норм, вот только надежность подкачала. Часто загоняю тачку в сервис, хорошо хоть детали недорогие. Расход топлива 10 литров на сотню.
  • Ярослав, Москва. У меня 110-ая Лада с 1.5-литровым 8-клапанником, в городе потребляет до 10 литров, а на трассе – 8-9 литров. Если сильно не придираться, то равных этой тачке не найти.
  • Анатолий, Луцкая обл. Покупал ВАЗ-2110 в 1999 году, с 8-клапанным мотором объемом 1.5. Двигатель порадовал бодрым разгоном и экономичностью. Агрегат довольно шумный, но это типично для автомобиля бюджетного класса. Машина отлично себя ведет на высокой скорости, особенно на прямой – курсовая устойчивость великолепная. Это один из главных плюсов десятки, к тому же похвалю ее за более менее просторный салон для пятерых и неплохие отделочные материалы. Расход топлива с полуторалитровым движком составляет 9 литров бензина по городу.
  • Борис, Свердловск. Машиной доволен, стоящая рабочая лошадка. Идеально подходит для работы в такси. Перекрасил ее в желтый цвет, и набираю клиентов. Сейчас пробег 120 тысяч км, обслуживаю самостоятельно. В багажнике у меня всегда комплект тазовода, все как положено. В дизайне единственный минус – это толстая корма, пожалуй даже чересчур толстая. А в остальном похвалю машину за брутальную и строгую внешность в стиле 1980-ых годов.
  • Олег, Вологодская область. У меня десятка с 2005 года, эксплуатируется ежедневно. Комфортно едет, приятно разгоняется. Под капотом стоит 1.5-литровый 8-клапанник, с ним расход бензина не превышает 10 литров на сотню.
  • Лариса, Пермь. С этим автомобилем меня многое связывает, сначала им пользовался отец, потом мой брат. Потом решил купить новенький Фольксваген, а десятку продать. И тут я нарисовалась. Короче машина стала моей, и я ее никому не отдам. К десятке привыкла, даже не ожидала. Очень комфортный автомобиль. Как раз для города. Что касается поломок, с ними пускай сервис разбирается. А мне лишь чтоб машина ездила. Расход топлива 10 литров, с мотором 1.5 бензин.
  • Николай, Донецк. Лада 110 – универсальная тачка на каждый день. Оснащена 1.5-литровым движком, правда только 8 клапанов. Расход топлива в городе на уровне 10 литров. Машина понравилась, а тех кто не ездил на такой советую не слушать.
  • Александр, Краснодарский край. Десятка – мой первый авто, купил его поддержанным, сразу после окончания автошколы. Комфортный и динамичный, с бодрым 1.5-литровиком. Расход 8-10 литров бензина на сотню.

С двигателем ВАЗ-21114 1.6 8 клапанный

  • Юрий, Днепропетровск. ВАЗ-2110 – автомобиль моего детства. Мечтал о нем еще в девяностых, когда сидел на диване и листал журнал За рулем, мой любимый кстати. Подрос чуток, и прикупил поддержанную десятку. Ожидал большего конечно, ведь на картинках она выглядит красивее. Машина как машина, какого-то ажиотажа я не испытал. Продал через полгода. Динамичный и экономичный авто. С мотором 1.6 потребляет до 10 литров на сотню.
  • Михаил, Архангельск. Машина в моем владении с 1999 года. Покупал новую, за небольшие тогда еще деньги. Проехал 200 тысяч км, продал в 2000 году. К концу поломок было немерено. Обслуживать ее самому все равно придется. Расход топлива с 1.6-литровым движком – 8-10 литров.
  • Олег, Санкт-Петербург. Автомобиль у меня с 2000 года, на данный момент пробег 150 тысяч км. Машиной доволен, комфортная и мягкая подвеска, динамичный 1,6-литровый двигатель. Потребляет 10 литров на сотню в среднем цикле. В салоне тесновато, особенно по ширине. Да и в целом автомобиль тесный, мало место над головой. Видно, что разработчики сэкономили на интерьере. Все просто и скучно, но автомобиль достаточно надежный и неприхотливый. На трассе очень экономичен, около 7-8 литров/100 км. Даю иногда жене порулить. Вон скоро сын подрастет, это будет его первый автомобиль, так что продавать пока не собираюсь.
  • Дмитрий, Липецк. Машиной доволен, эдакая рабочая лошадка на все случаи жизни. В салоне места достаточно для меня и моей девушки. Возможно, скоро будет у нас пополнение, вот тогда и можно будет подумать об установке детского кресла на заднем ряду. Вообще по дизайну десятка выглядит весьма оригинально, строго и брутально. Наши заводчане хотя бы не копируют чужие машины. Вот только задняя часть у автомобиля подкачала – по-моему, десятка самая толстозадая машина в мире. Но ничего не поделать, это конструктивная особенность. С двигателем 1.6 и МКП расход топлива 10 литров на сотню.
  • Алексей, Воркута. Этот седан как раз для меня. Я парень рукастый, непредсказуемых ремонтов не боюсь. Я даже как-то привык, у меня же была раньше вазовская копейка, познал с ней все прелести жизни. Десятка более надежная, но тоже требует к себе бережного отношения. С мотором 1.6 потребляет 7-10 литров на 100 км.
  • Юлия, Донецк. Комфортный и добротный автомобиль, на 100% оптимизирован для российских условий. Хорошие по меркам класса тормоза, бойкий мотор. Машина потребляет от 8 до 11 литров на сотню.
  • Александр, Свердловск. Машина понравилась, если от жизни много не требовать. Сел и поехал что называется. Комфорта и каких-то опций ждать от десятки не стоит. Машина кушает приемлемо – около 8-9 литров/100 км на 100 км пробега.
  • Олег, Новосибирск. Лада 110 – мой первый автомобиль. Очень хотел версию в кузове седан, ее и купил. Оригинальный дизайн, простой и строгий. Машина отлично противостоит нашим ухабам и колдобинам, в городе потребляет 9-10 литров на сотню. Под капотом движок объемом 1,6.
  • Марина, Ярославль. Мне Ладу подарили на день рожденья, за хорошие заслуги так сказать. Вообще десятка поддержанная, кое-кто из родственников собирался продавать, и мне решили отдать. В хорошем состоянии, с пробегом 70 тысяч. Расход топлива в городе 8-10 литров/100 км, 1,6-литровый мотор работает с механической КПП.

С двигателем ВАЗ-21120 1.5 16 клапанный

  • Сергей, Иркутск. Десятка у меня с 2005 года, сейчас пробег 150 тысяч км. Машина для рукастых парней, особенно когда у нее закончилась гарантия. У меня как раз такой случай. Были поломки в тормозной системе, заменил топливный насос. Потекла коробка передач, накрылся диск сцепления. В общем, за столько пробега может многое чего произойти, и к этому надо относиться с пониманием. Все таки это техника, которая имеет свойство устаревать. И я не жалуюсь, знал же что покупал. А если захочу более надежную тачку, тогда куплю подороже. Вот например сейчас коплю на Тойоту Короллу. Что касается десятки, этот автомобиль меня одновременно и порадовал, и разочаровал. Кушает в целом нормально, мотор 1.6 нетребователен к качеству бензина. Расход 10 литров на 100 км.
  • Кирилл, Нижегородская область. ВАЗ-2110 – комфортный автомобиль, правда только шумный в салоне. Но для наших дорог – самый подходящий вариант. Да и запчасти дешевые. Расход топлива 7-9 литров, под капотом установлен бензиновый 1.6-литровик с 16 клапанами на цилиндр
  • Анна, Ярославль. Машиной довольна, это мой первый кар. Вот только на права сдала, и побежала на вторичку. Мотор 1.6 – мощный и динамичный, потребляет в среднем 7-8 литров.
  • Диана, Архангельск. Прекрасный автомобиль для рабочего человека. Намного лучше любого китайского, пусть даже если у него куча опций. Надежный и неприхотливый. Вот такая она, моя ласточка – десяточка. С двигателем 1.6 потребляет 8 литров бензина на сотню.
  • Николай, Томск. Купил четырехдверный седан 2006 году, машина стоит своих денег. Мне был нужен авто для передвижения по городу. Я работаю в такси уже 25 лет, и до этого ездил на копейке, шахе, а потом появилась Волга. Десятки – эдакий компромисс, но она однозначно лучше всех моих ведер с болтами, которые у меня раньше были. С движком 1.6 и механикой машина потребляет 8 – 10 литров по городу.
  • Олег, Николаев. Изначально планировал подарить десятку жене. Она поездила месяцок, отдала обратно – ей не понравился. Слишком непонятный в управлении оказался автомобиль. Я привык быстро, понятное дело. К тому же, машина показалась супруге слишком быстрой и нервной. Мне как раз наоборот – динамика радует. С 16-клапанным двигателем 1.6 десятка кушает 8-10 литров на сотню.

С двигателем ВАЗ-21124 1.6 16 клапанов

  • Борис, Калининград. Мой ВАЗ-2110 оборудован движком чуть меньше 100 лошадей, с рабочим объемом 1.6. Он работает достойно, как и механическая КПП. Пока что все радует, автомобиль проехал уже 115 тысяч км. Пока что тачка не радует, с мотором 1.6 кушает в среднем 10 литров на сотню.
  • Маша, Чебоксары. Автомобилем довольна. А что касается сервисного обслуживания, им занимаются люди из фирменного сервиса Lada, они знают толк в своем деле. Двигатель 1.6 и механика творят чудеса – такой прыти я от них не ожидала. Машина потребляет в среднем 9-10 литров.
  • Святослав, Запорожье. Хорошая машина, советую брать в качестве первого авто. Но надо учитывать свои дальнейшие затраты. Я например поставил ГБО и не особо не парюсь. У нас такие автомобили сейчас продают, так как проклинают все русское. Пошла мода у них. Но я свою ласточку продавать не собираюсь, она для меня как реликвия. Десятка – мой первый автомобиль, с ним я пережил многое на своем жизненном пути. Машина оснащена 16-клапанным мотором. С ним расход топлива в городе достигает до 11 литров на сотню, меня в целом устраивает. В загородном цикле тачка потребляет около 8 литров на сотню пробега. Комфортный салон с удобной посадкой, экономичный 1.6-литровый мотор. Расход топлива в городском цикле не превышает 10 литров/100 км.
  • Виктор, Владимирская область. Очень комфортный авто, вот только крены в поворотах слишком большие. Потому и комфортный. У как же инженеры нашего доблестного АвтоВАЗа не могли сделать приемлемый баланс между комфортом и поведением на дороге. В плане управляемости десятка радует только на прямой – в таких условиях машина не рыскает из стороны в сторону, и уверенно держит дорогу. И более того, устойчивость повышается по мере роста скорости. Мой седан оборудован 1.6-литровиком, с которым потребление топлива достигает 8 литров на сотню.
  • Алексей, Киев. Машина для всей семьи, с приятной отделкой салона. Очень понравились велюровые сиденья, с ними тепло и уютно. Под капотом все по старинке, это 1.6-литровый движок с расходом 9-10 литров/100 км.
  • Дмитрий, Петропавловск. С таким автомобилем можно хоть куда рвануть, это же почти кроссовер. С таким-то клиренсом. В крайнем случае, можно залезть на снежную горку, и выехать из нее, и тебе ничего не будет. Но все равно в багажнике обязательно должен быть комплект тазовода, где бы вы не находились. Моя десятка потребляет 10 литров максимум.
