ВАЗ 2115 замена прокладки головки блока цилиндров, момент затяжки болтов ГБЦ 2114

Содержание

Определение неисправности и замена прокладки ГБЦ на движке ВАЗ 2114

Силовая установка автомобиля – довольно сложное устройство, состоящее из многих устройств и систем, взаимодействующих вместе. Основой хоть какого мотора является блок цилиндров и его высшая часть — головка блока.

Конструктивно не вышло соединить эти две части без размещения у их прокладки для плотности меж обозначенными элементами силовой установки, не считая того для обеспечения соединение каналов систем смазки и остывания, чтоб рабочие воды не смешивались не проникали в цилиндры. В данном случае прокладка должна делать свое назначение в очень непростых критериях – высочайшее давление, значимая температура, воздействие масла и тосола.

Неважно какая прокладка ГБЦ (головки блока цилиндров) состоит из многих слоев, включающих листовую сталь, картон, фибру, пробку. Все эти слои хорошо спрессованы и покрыты слоем герметизирующего вещества.

Несмотря на материал изготовления прокладки, всегда существует вероятность ее пробоя. И если своевременно не обратить внимание на такую неисправность, то она может привести к значительным повреждения силовой установки и капитальному ремонту с заменой цилиндропоршневой группы или блока цилиндров.

Признаки пробоя прокладки

Признаки пробоя прокладки ГБЦ

Основными признаками пробоя прокладки являются:

  • появление белой эмульсии на щупе при проверке уровня масла. Этот налет на щупе означает, что произошел порыв прокладки между отверстиями, по которым проходит масло и охлаждающая жидкость;
  • густой дым белого цвета. Указывает на то, что появился прорыв в прокладке между отверстием, по которому движется охлаждающая жидкость и одним из цилиндров. В данном случае белый цвет выхлопным газам дает испаряющаяся жидкость которая попала в цилиндр. Дополнительно удостовериться в пробое прокладки поможет поднесение к выхлопной трубе руки при работающем двигателе. Налет, оставшийся на руке следует попробовать на язык – если он сладковат, значит жидкость попадает в цилиндр;
  • наличие масляных разводов на поверхности охлаждающей жидкости в расширительном бачке. Разноцветные масляные пятна будут указывать на то, что в результате пробоя масло стал попадать в канал с проходящей охлаждающей жидкостью;
  • пузырьки при заведенном моторе в расширительном бачке. Этот признак будет указывать на то, что в результате порыва выхлопные газы проникают в канал охлаждающей жидкости;
  • резкий свист при работе мотора, сопровождающийся подтеками масла на блоке цилиндров. Это самый четкий признак того, что произошел пробой прокладки с выходом наружу. Встречается он редко, зачастую после того, как производилась доработка мотора с предварительным снятием головки;
  • самым скрытым видом является пробой между цилиндрами. Особо явных признаков при этом нет, кроме падения мощности и увеличения потребления топлива, которые могут являться результатом неисправности других механизмов. Удостовериться в наличии такого пробоя поможет только замер компрессии, а и то не всегда. Та же разрегулировка клапанов может давать такие симптомы;

Замена прокладки гбц ваз 2110 16 клапанов.

При проявлении таких признаков единственным вариантом устранения данной неисправности является только замена прокладки ГБЦ ВАЗ 2114.

Последовательность работ по ремонту

Установка головки блока цилиндров

Также нужна новая прокладка ГБЦ и прокладка крышки клапанов. Имея все это, можно начинать ремонт. Последовательность действий при ремонте такова:

Замена прокладки гбц ваз 2115 8 клапанов.

  1. Авто ставиться в гараж, КПП устанавливается в нейтральное положение, а под задние колеса кладутся упоры. Первое, что делается после постановки авто – обесточивается бортовая сеть путем отсоединения клеммы «-» с АКБ.
  2. Сбрасывается давление в топливной системе. Для этого на топливной рампе имеется контрольный клапан в виде обычного золотника шины. Под этот клапан нужно разместить емкость, и зажать золотник. При сбросе давления из него будет вытекать бензин. Также потребуется слив охлаждающей жидкости посредством сливных пробок.
  3. На двигателе нужно установить поршень 1-го цилиндра в положение ВМТ. Для этого снимается защитная крышка ремня привода ГРМ, и проворачивается коленвал до совпадения меток на шкиву, распределительном валу и маховике.
  4. Следующим этапом будет снятие крышки клапанов. Для этого от штуцеров крышки отсоединяются все патрубки, тяга привода дроссельной заслонки, кронштейн привода акселератора и гайки крепления крышки клапанов.
  5. Отсоединяется от выпускного коллектора приемная труба системы отвода выхлопных газов. Эти работы производятся под авто.
  6. От ДМРВ отсоединяется проводка, снимается воздушный подводящий патрубок к дроссельному узлу, после чего он полностью демонтируется вместе с корпусом воздушного фильтра.
  7. Затем нужно от головки отсоединить все элементы, подходящие к головке – патрубки системы охлаждения дроссельного узла, вакуумного усилителя, тягу привода дроссельной заслонки, массовые провода, кронштейн подводящей трубы выпускного коллектора.
  8. Также разбалчиваются крепления распорок впускного коллектора, а сами распорки снимаются. Далее отсоединяется проводка от — датчиков давления масла, температуры ОЖ и положения заслонки дросселя, регулятора ХХ, форсунок, высоковольтные провода со свечей.
  9. Затем снимается ремень привода ГРМ. Перед этим нужно еще раз проверить совмещение меток на шкиву коленвала и шестерне привода ГРМ. После этого ослабляется натяжка ремня и он снимается с шестерни ГРМ.
  10. Чтобы снять шестерню распредвала, ее нужно будет зафиксировать через технологические отверстия и выкрутить болт крепления. Снимать ее с вала нужно аккуратно, чтоб не потерять шпонку. После этого потребуется снятие задней крышки, располагающейся за снятой шестерней, от головки и блока.
  11. Снимаются с головки патрубки системы охлаждения вместе с термостатом от головки, а также остальная проводка. Также отсоединяются патрубки подачи и слива топлива.
  12. Остается только выкрутить болты крепления головки. Но для этого их вначале нужно ослабить, причем в строго определенном порядке. И только после послабления они полностью выкручиваются. Если разборка произведена правильно, после вытаскивания болтов можно будет снять головку и извлечь поврежденную прокладку. На этом первая часть ремонта считается завершенной.

Замена прокладки гбц ваз 2114 8 клапанов.

Замена прокладки головки блока цилиндров

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть также из-за коробления головки блока вследствие перегрева.
Вам потребуются: динамометрический ключ, ключи «на 13», «на 17», «на 19», торцовые головки «на 10», «на 13», «на 17», «Тогх», отвертка.
Предупреждение! Прокладка головки блока однократного использования, поэтому при каждом снятии головки блока необходимо заменять прокладку.
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).
3. Слейте охлаждающую жидкость (см. «Замена охлаждающей жидкости»).
4. Снизьте давление в системе питания, если работа выполняется сразу после поездки (см. «Снижение давления в системе питания».

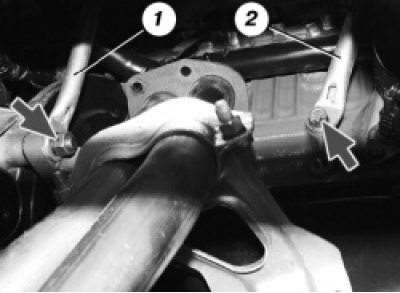

5. Отсоедините приемную трубу глушителя от выпускного коллектора (см. «Замена приемной трубы».
6. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока»).

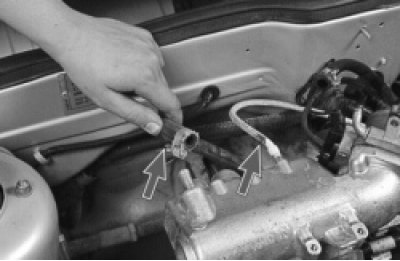

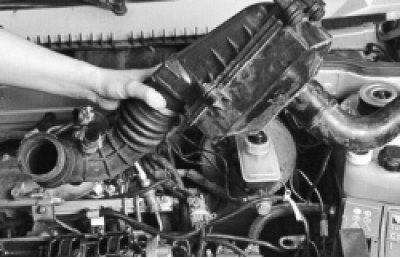

7. Отсоедините колодку жгута проводов от датчика массового расхода воздуха, ослабьте хомут крепления воздухоподводящего патрубка к дроссельному узлу и снимите с дроссельного узла патрубок с корпусом воздушного фильтра и воздухозаборным шлангом (см. «Снятие и установка воздушного фильтра»).

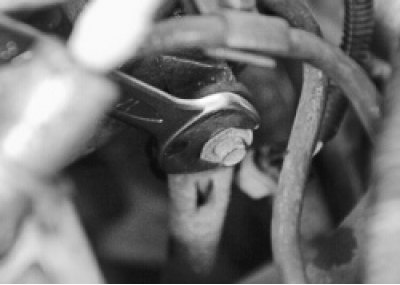

8. Отверните гайку 1 крепления кронштейна подводящей трубы водяного насоса. Ослабьте затяжку гайки 2 крепления кронштейна подводящей трубы к выпускному коллектору.

9. Отведите кронштейн в сторону.

10. Ослабте хомуты.

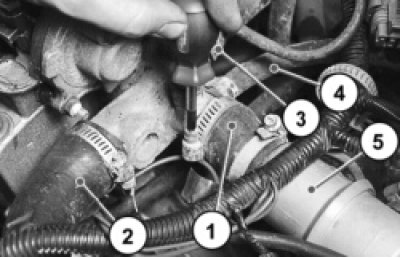

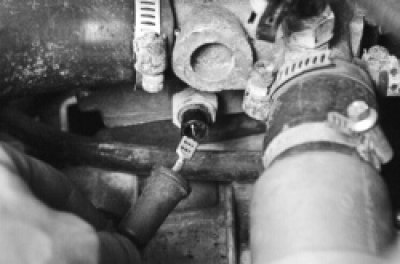

11. …и отсоедините подводящий и отводящий шланги системы охлаждения от дроссельного узла.

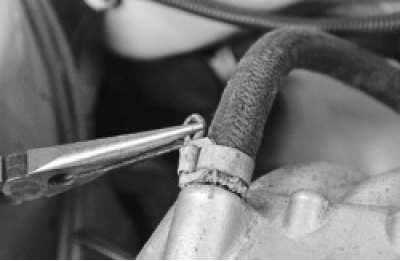

12. Ослабьте хомут крепления шланга вакуумного усилителя тормозов к штуцеру на ресивере…

13. …и снимите шланг.

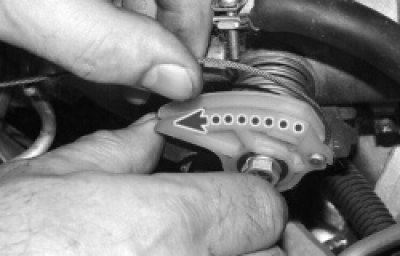

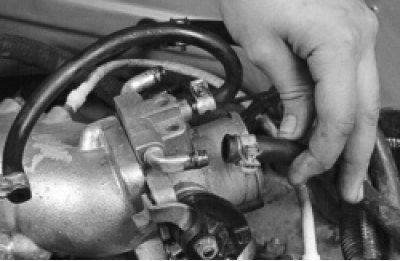

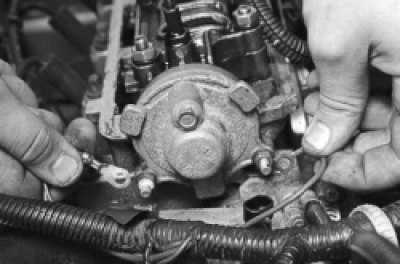

14. Поверните до упора сектор привода дроссельной заслонки и отсоедините от него тягу привода дроссельной заслонки.

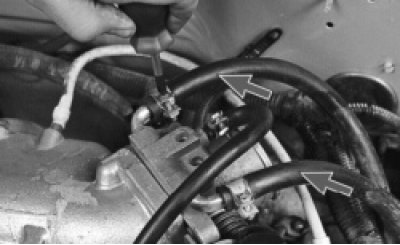

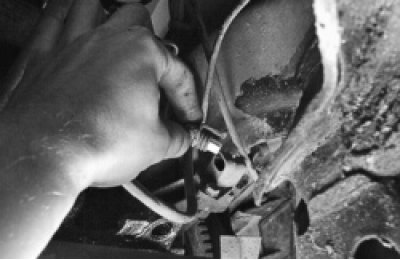

15. Отверните две гайки крепления наконечников «массовых» проводов к задней крышке головки блока…

16. …и снимите провода со шпилек.

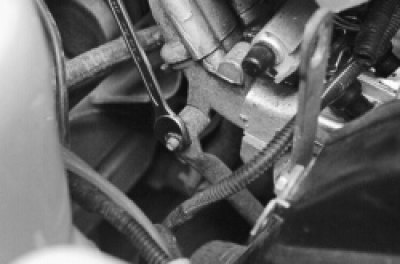

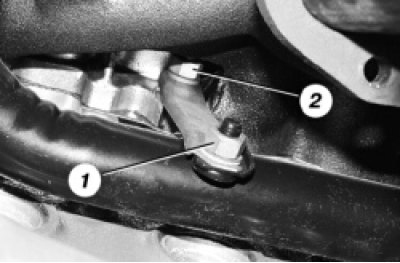

17. Отверните гайку нижнего крепления распорки 1 и выверните болт нижнего крепления распорки 2…

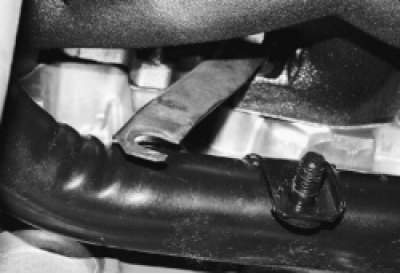

18. …отверните гайки верхних креплений распорок впускного коллектора с правой…

19. …и с левой стороны, снимите распорки.

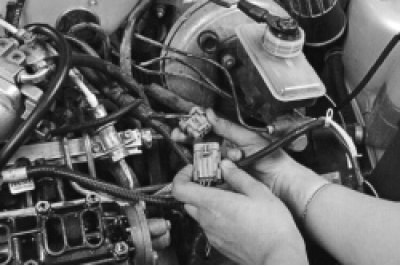

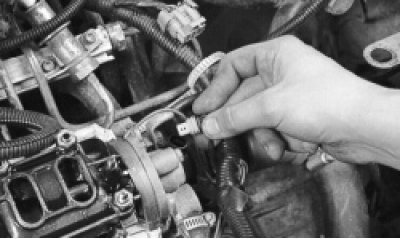

20, Отсоедините колодки жгутов проводов от датчиков уровня масла в картере двигателя…

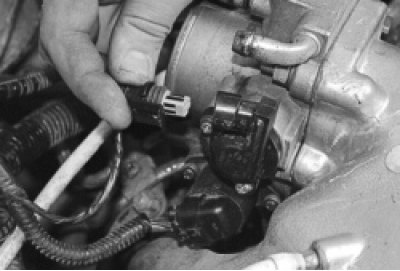

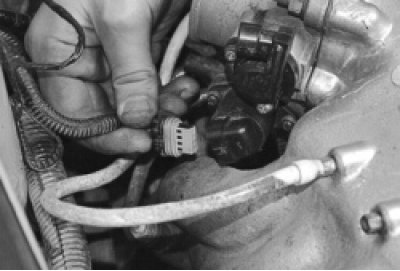

21. …от датчика положения дроссельной заслонки…

22. …от регулятора холостого хода…

23. …от жгута проводов форсунок…

24. …от датчика температуры охлаждающей жидкости…

25. …от датчика положения коленчатого вала и датчика детонации.

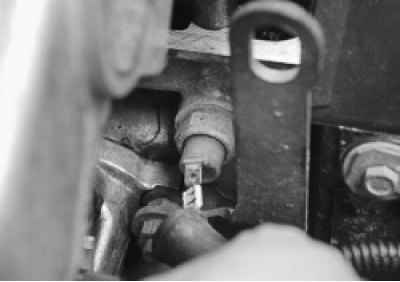

26. Отсоедините колодки проводов от датчика указателя температуры охлаждающей жидкости…

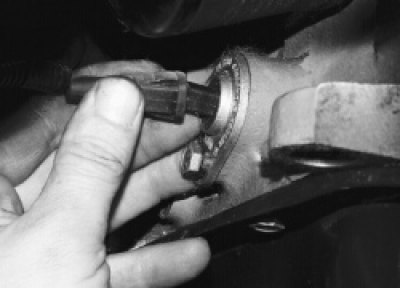

27. …и от датчика давления масла.

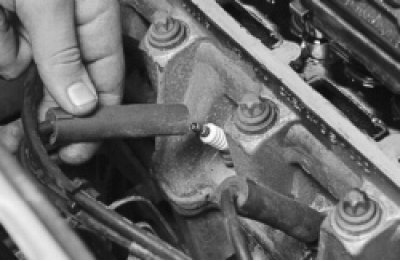

28. Отсоедините наконечники высоковольтных проводов от свечей зажигания.

29. Вытяните жгут проводов из-под ресивера.

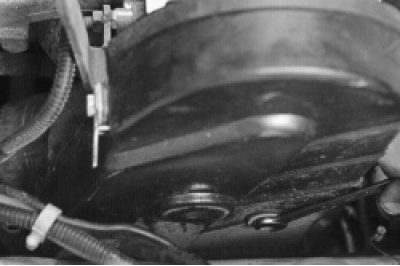

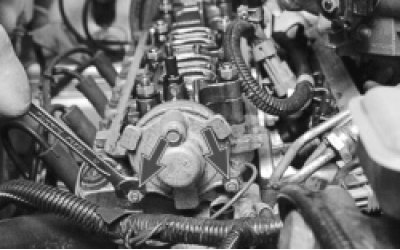

30. Выверните три винта крепления передней крышки ремня привода распределительного вала, снимите крышку…

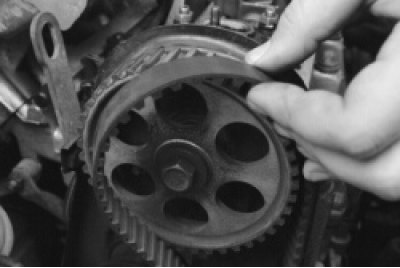

31. …и ремень (см. «Замена ремня привода распределительного вала и регулировка натяжения ремня»).
Предупреждение! Запрещается поворачивать коленчатый и распределительный валы до установки ремня при вода распределительного вала.

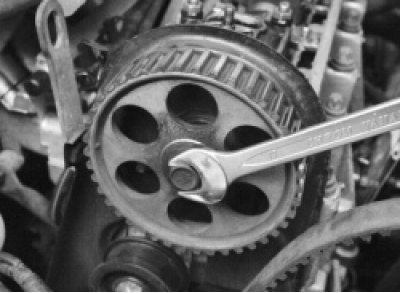

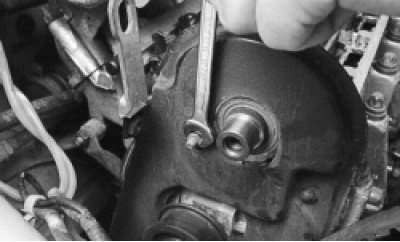

32. Зафиксируйте зубчатый шкив распределительного вала от проворачивания, выверните болт крепления шкива к распределительному валу…

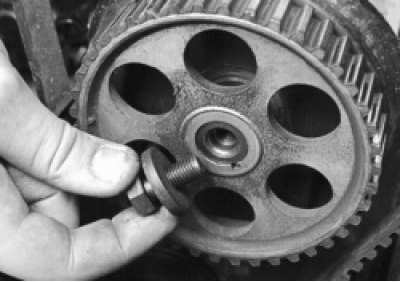

33. …и снимите болт вместе с шайбой.

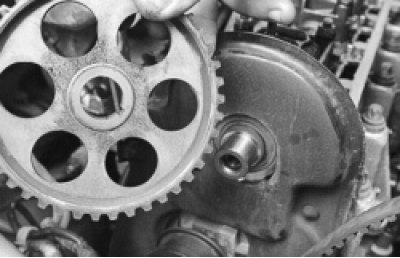

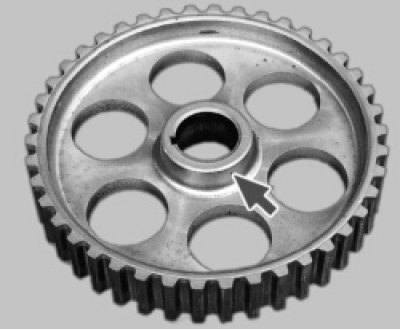

34. Снимите шкив с распределительного вала. При этом не повредите сальник распределительного вала.
Примечание. Если шпонка сидит неплотно в пазу носка распределительного вала, выньте ее, чтобы не потерять.

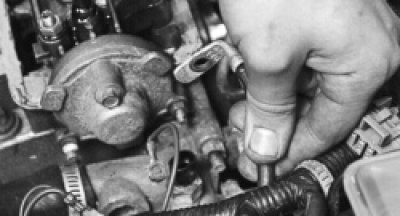

35. Отверните гайку крепления задней крышки привода распределительного вала в верхней части головки блока.
36. Выверните четыре болта (тремя из них также закреплен водяной насос) и снимите заднюю крышку (см. «Ремонт двигателя (разборка, дефектовка, сборка)»).

37. Отверните гайку крепления «массового» провода…

38. …и снимите провод со шпильки крепления выпускного патрубка системы охлаждения к головке блока цилиндров.

39. Ослабьте хомуты и снимите с выпускного патрубка подводящий патрубок радиатора 2, подводящие шланги дроссельного узла 4 и отопителя 3, отсоедините термостат 5 вместе со шлангом 1.

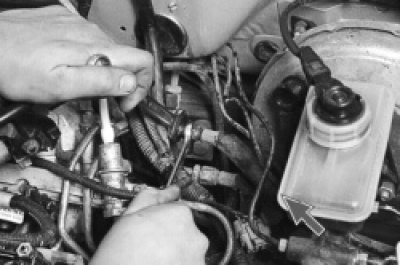

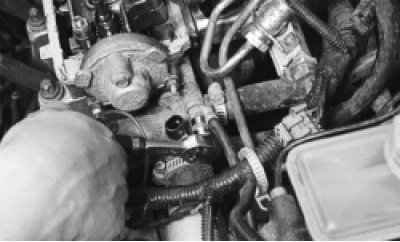

40. Отверните гайки крепления и отсоедините шланги подачи и слива топлива от топливных трубок, удерживая шланги от проворачивания вторым ключом.

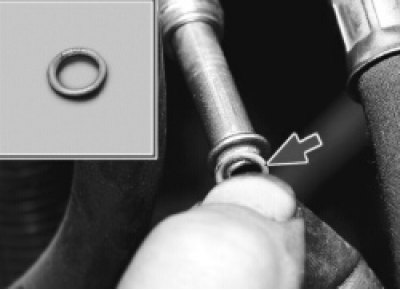

41. Обратите внимание на то, что на топливных трубках установлены уплотнительные кольца.
После отсоединения каждого шланга снимите уплотнительное кольцо с трубки. Сильно обжатые или надорванные кольца замените.

42. Ослабьте затяжку десяти болтов крепления головки блока в указанном порядке, затем окончательно выверните болты крепления головки, выньте их вместе с шайбами и снимите головку.
Примечание. Выворачивать болты крепления головки блока цилиндров необходимо специальной торцовой головкой «Тогх».
Предупреждение! Не забивайте между головкой и блоком цилиндров отвертку или другие инструменты.
Полезный совет. Чтобы оторвать головку блока от прокладки, вставьте отвертку под выпускной коллектор. Используя ее как рычаг, приподнимите головку.

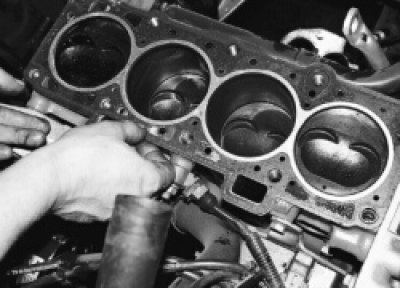

43. Снимите прокладку головки блока.
Примечание. Болты крепления головки блока цилиндров вытягиваются при многократном использовании. Замените на новые болты, длина которых превышает 135,5 мм. Перед установкой головки блока смажьте болты тонким слоем моторного масла.
44. Очистите привалочные поверхности (они должны быть сухими и чистыми) головки блока и блока цилиндров и удалите масло из резьбовых отверстий в блоке под болты крепления головки.

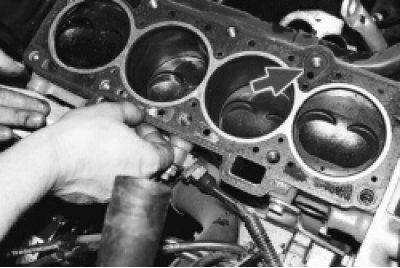

45. Установите на блок новую прокладку головки (прокладка должна быть сухой и чистой) по установочным втулкам так, чтобы отверстие для прохода масла в прокладке (с медной окантовкой) находилось между 3-м и 4-м цилиндрами.

46. Установите головку на блок, предварительно убедившись, что коленчатый и распределительный валы находятся в положении ВМТ (оба клапана 1-го цилиндра должны быть закрыты). Затяните болты крепления головки в указанной последовательности в четыре этапа:

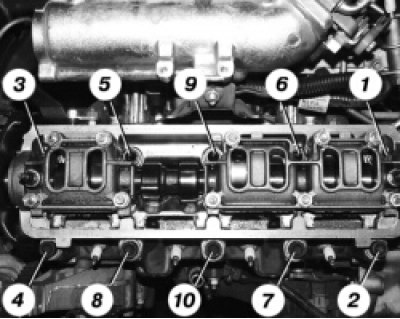

1 — моментом 20 Н-м (2 кгс-м);
2 — моментом 69,4-85,7 Н-м (7,1-8,7 кгс-м);
3 — доверните болты на 90°;
4 — окончательно доверните болты на 90°.

47. Установите на головку блока детали и подсоедините к ней шланги и провода в порядке, обратном снятию. Установите шкив распределительного вала выступающей частью ступицы к двигателю.
Проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. «Регулировка зазоров в приводе клапанов»). Отрегулируйте натяжение ремня привода распределительного вала (см. «Замена ремня привода распределительного вала и регулировка натяжения ремня»).

Схема строения двигателя ВАЗ-2114

Прокладка ГБЦ вблизи (двигатель снят)

Для того, чтобы понять процесс и принцип замены прокладок двигателя, необходимо знать строение и последовательность деталей в главном силовом агрегате.

Итак, рассмотрим, устройство мотора ВАЗ-2114:

Схема и устройство двигателя

№ Номер детали Наименование запчасти 1 2108-1003298 Гайка 2 2108-1003278-01 Шайба 3 2108-1003277-01 Втулка 3 2108-1003277-02 Втулка 4 2108-1003274 Шпилька крышки 5 2111-1003260 Крышка головки цилиндров 6 2108-1003271 Болт М12х1,25х135 7 2108-1003265 Шайба 8 14328201 Заглушка 10 чашечная 9 14329101 Заглушка 30 чашечная 10 1118-1003011 Головка блока цилиндров 11 2101-1002042 Втулка 12 14329201 Заглушка 36 чашечная 13 10158601 Заглушка 16 сферическая 14 11183-1002011-10 Блок цилиндров 15 14234330 Болт М10х1,25х65 16 2108-1003284-10 Кольцо уплотнительное 17 2111-1003284 Кольцо уплотнительное 18 2111-1003286 Болт 19 2111-1003288-10 Заглушка 20 10725911 Гайка М6 низкая 21 11197773 Шайба 6 пружинная коническая 22 13541221 Шпилька М6х22 23 2108-1003270-10 Прокладка крышки 23 2108-1003270-11 Прокладка крышки головки цилиндров 24 21083-1003020-10 Прокладка головки 24 21083-1003020-11 Прокладка головки 25 2112-3855020 Датчик детонации 25 2112-3855020-01 Датчик детонации 25 2112-3855020-02 Датчик детонации 25 2112-3855020-03 Датчик детонации 26 2101-1002040 Втулка

Процесс замены

Итак, когда понятно основное устройство двигателя, можно перейти непосредственно к процессу замены прокладки. Но сначала необходимо определиться с инструментарием. Итак, что же понадобиться для совершения процедуры: динамометрический ключ, комплект рожковых и накидных ключей, набор головок и трещотка, насадки с набора Torx, отвертки, охлаждающая жидкость для долива, новая прокладка, ветоши, емкости для слива жидкостей.

Теперь, когда всем обзавелись можно приступить непосредственно к процедуре замены:

  1. Снимаем «клемму-минус».

    Обесточиваем автомобиль сняв минус-клемму с АКБ

  2. Демонтируем защитный кожух ГРМ.

    Проводим снятие кожуха ГРМ

  3. Выставляем метки ВТМ.

    Выставляем точки ВТМ согласно схеме

  4. Сливаем полностью охлаждающую жидкость с автомобиля.

    Сливаем ОЖ с ДВС

  5. Сбрасываем давление в топливной системе.

    Проводим сброс давления топливной открутив трубки

  6. Отсоединяем приемную отрубу от выпускного коллектора.

    Отсоединяем приемную трубу от коллектора

  7. Снимаем крышку головки блока.

    Демонтируем клапанную крышку

  8. Отсоединяем дроссельный узел.

    Проводим демонтаж дроссельного узла

  9. Снимаем воздушный фильтр.

    Демонтируем воздушный фильтр

  10. Демонтируем топливную рампу в сборе с форсунками.

    Снимаем топливную рампу с форсунками в сборе

  11. Фиксируем распределительный и коленчатый вал.

    Фиксируем распредвал

  12. Снимаем ремень ГРМ.

    Демонтируем ремень ГРМ

  13. Проводим демонтаж натяжного ролика.
  14. Открутив крепления шестерни распредвала, снимаем ее.

    Открутив крепежную гайку, проводим демонтаж шестерни распредвала

  15. Откручиваем крепление и снимаем заднюю крышку.

    Снимаем заднюю крышку

  16. Демонтируем выпускной патрубок ГБЦ.
  17. Отключаем и снимаем термостат.

    Проводим демонтаж термостата

  18. Отсоединяем трубки подача и слива топлива.
  19. Откручиваем крепление головки блока.
  20. Демонтируем ГБЦ вместе с прокладкой.

    Проводим демонтаж ГБЦ вместе с прокладкой

  21. Очищаем поверхность головки блока от старой прокладки, а также остальной грязи и пыли.

    Очистка поверхности от остатков прокладки

Примечание! Попутно, можно осмотреть состояние поршней и камер сгорания на наличие нагара и копоти. При необходимости «подкинуть» маслосъемные кольца.

  1. Устанавливаем новую прокладку.

    Устанавливаем новую прокладку

  2. Перед установкой головки проверяем, закрыты ли клапана на 1 цилиндре.

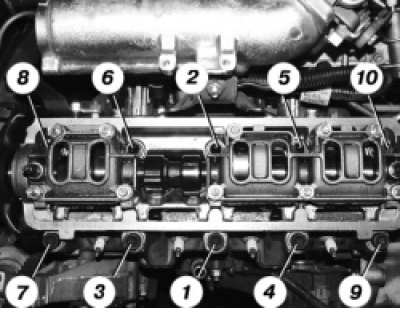

  3. Закручиваем болты крепления ГБЦ согласно со схемой. На первом этапе винты следует затягивать с моментом 20 Н.м, на втором — 69,4–85,7 Н.м, на третьем нужно дотянуть винты на 90 градусов, на четвертом винты окончательно доворачиваем на 90 градусов.

    Схема затяжки болтов ГБЦ

  4. Дальнейшую сборку проводим в обратном порядке.

Не забудьте, что ремень ГРМ надо натягивать с определённым усилием, подробно об этом в материале: «натягиваем правильно ремень ГРМ на ВАЗ-2114 своими руками».

Выбор прокладки

Кроме оригинальной запасной части существует набор аналогов, который можно устанавливать на ВАЗ-2114. Некоторые из них отличаются высоким качеством, и срок эксплуатации имеют намного выше, чем оригинал. Итак, рассмотрим, какие варианты прокладок существуют на 14-ю серию автомобилей Лада.

Оригинал

21083-1003020 – каталожный номер оригинальной прокладки головки блока. Она идеально садиться по посадочным местам, и рекомендована для установки заводом изготовителем. Производится она на заводе АвтоВАЗ и розничная стоимость составляет 600 рублей.

Аналоги

Кроме оригинальной детали имеется достаточное количество аналогов, которые сертифицированные, и как показывает практика, устанавливаются на автомобили. Итак, рассмотрим, какие прокладки ГБЦ можно установить вместо оригинала:

Наименование производителя Каталожный номер Стоимость в рублях Master-sport 463-915-PCS-MS 300 Reinz 61-31045-00 400 Patron PG2-0151 450 Elring 463.915 500 Glaser H50120-00 900 Ajusa 10033100 1000 Trialli GZ 101 7022 1500

Прокладка ГБЦ производства Elring

Требования к прокладке

Меняя и выбирая прокладку ГБЦ всегда необходимо смотреть на качество изделия. Но, какими свойствами оно должно обладать знает не каждый. Рассмотрим, основные требования к этой запасной части:

  • Длительный срок эксплуатации.
  • Упругая деформация.
  • Устойчивость к раскаленным газам.
  • Водо- и маслонепроницаемость.
  • Устойчивость к химическим реакциям и воздействиям.

Если выбранная прокладка головки блока соответствует всем нормам, то ее можно устанавливать на автомобиль.

Признаки неисправности

Итак, когда все моменты рассмотрены, осталось перечислить признаки выхода из строя прокладки ГБЦ:

  1. Из глушителя выходит большое количество белого дыма.

    Белый дым с глушителя — признак неисправности прокладки ГБЦ

  2. Достаточное количество эмульсии на крышке заливной горловины.

    Эмульсия на крышке заливной горловины

  3. В тосоле имеется масляный эффект.
  4. Повысился уровень масла в поддоне.
  5. В бензине прослеживается запах тосола или выхлопных газов.

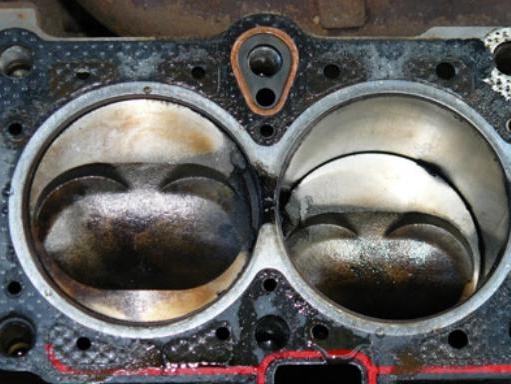

Прогоревшая прокладка ГБЦ

Прогоревшая прокладка ГБЦ вблизиПрогоревшая прокладка ГБЦ

Подробно об основных признаках пробитой прокладки ГБЦ в этом материале.

Признаки неисправности

Опираясь на характерные признаки потери своих характеристик прокладки, можно вовремя предпринять соответствующие меры по недопущению ухудшения ситуации с вашим автомобилем. Как результат, затраты на ремонт будут включать в себя разве что покупку новой прокладки. Своими руками ее поменять можно без особых проблем.

Признаки неисправности

Пояснение

Жидкость охлаждения в бачке или радиаторе пузырится

Пузыри говорят о нарушении герметичности. Поскольку за герметичность отвечает прокладка, данную функцию она уже, скорее всего, не выполняет

Через прокладку выходят выхлопные газы

Это довольно резкая ситуация, но исключать ее не стоит. Чаще всего проявляется на автомобилях, где была перетянута крепежная гайка

Из выхлопной трубы валит дым

Это говорит о том, что в цилиндрах оказалась охлаждающая жидкость. Не исключайте вероятность ее проникновения через прокладку, а проверьте лучше

На щупе для проверки уровня масла видна пеноподобная эмульсия

Причина — нарушение герметичности системы охлаждения. Возникает как из-за выхода из строя резинки, то есть прокладки, так и в результате образования трещин в блоке цилиндров. Второй вариант менее возможен

Мощность двигателя падает, расход топлива растет

Такой признак появляется при различных видах неисправностей, но как вариант, прокладку обязательно следует проверить на предмет образования пробоины

Следы масла в охлаждающей жидкости

Не обязательно говорит именно о проблемах с прокладкой, но проверить и удостовериться в обратном стоит

Полезные правила

Прежде чем приступить непосредственно к самой процедуре замены прокладки, советуем ознакомиться с несколькими важными правилами. Они помогут вам выполнить замену прокладки максимально правильно и избежать повторного ремонта в ближайшие несколько сезонов. Там уже все зависит от множества факторов.

  1. Участок блока, куда будет помещаться новая прокладка, тщательно обезжиривайте и убирайте все остатки старой резинки.
  2. Все резьбовые отверстия зачистите от масла и следов грязи.
  3. Воспользуйтесь оселком для удаления имеющихся неровностей на соприкасающихся поверхностях. Если дефекты более серьезные, тогда потребуется отшлифовать поверхности головки блока цилиндров.
  4. Внимательно центруйте новую резинку согласно направляющим. В противном случае прокладка не сможет эффективно выполнять поставленные перед ней задачи и в скором времени потребуется повторное вмешательство.
  5. При замене прокладки рекомендуется поменять используемые соединительные болты на новые.
  6. Под каждый болт в обязательном порядке устанавливает подкладная шайба.

Замена

Теперь, зная все тонкости процедуры замены, можно рассказать непосредственно о том, как своими силами можно демонтировать старую резинку из ГБЦ и установить на ее место новую.

Важный этап очистки

  1. Достаньте натяжной ролик и дистанционную шайбу вместе с ним.
  2. Демонтируйте крепежные болты, чтобы снять зубчатый шкив от распределительного вала.
  3. Теперь нужно снять заднюю крышку. Для этого откручиваются крепежные гайки и болты.
  4. С помощью крестовой отвертки демонтируйте винты, ослабьте хватку хомута и постепенно начните отключать все шланги от выпускного патрубка головки.
  5. Путем откручивания крепежных гаек, снимаются шланги подачи и слива горючего с топливных трубок.
  6. Шестигранником отсоединяются 10 крепежных болтов. Откручивайте каждый болт на пол оборота друг за другом, чтобы снять напряжение, и избежать деформации крышки.
  7. Извлеките винты и шайбы.
  8. Снимите головку и прокладку.
  9. Зачистите все соприкасающиеся поверхности, удалите все следы металлической стружки, зачистите резьбовые соединения и отверстия.
  10. Поставьте новую прокладку, принимая во внимание две центрирующие втулки. Отверстия с медной окантовкой должны оказаться между 3 и 4 цилиндрами. Эти отверстия служат для прохождения масла.
  11. Убедитесь, что на первом цилиндре закрыты оба клапана, после чего можно возвращать головку на место.

Процесс установки

  1. Вставьте крепежные винты в отверстия и закручивайте их. Делается это в четыре этапа согласно представленной ниже схеме:
  • На первом этапе затяжка выполняется с моментом 20 Нм;
  • На втором этапе применяют момент затяжки в пределах 69,4-85,7 Нм;
  • На третьем этапе крепежи проворачиваются на 90 градусов;
  • На завершающем цикле происходит финальная затяжка еще на 90 градусов.

Лента новостей
