Замена подшипника задней ступицы ВАЗ 2115

Содержание

Замена подшипника задней ступицы

В ступице установлен шариковый двухрядный подшипник, который в эксплуатации не требует регулировки и смазки.
Если при покачивании вывешенного колеса появился люфт или шум во время движения, возможно, вышел из строя подшипник ступицы.
Полезный совет. При увеличенном люфте в колесе расконтрите гайку ступицы и проверьте момент ее затяжки. Если момент меньше требуемого, попробуйте затянуть гайку необходимым моментом и законтрите ее. При отсутствии люфта подшипник может проработать еще какое-то время.
Вам потребуются: ключ на «27», оправка для замены подшипника ступицы.
Полезный совет. При отсутствии оправки можно воспользоваться кольцами старого подшипника.

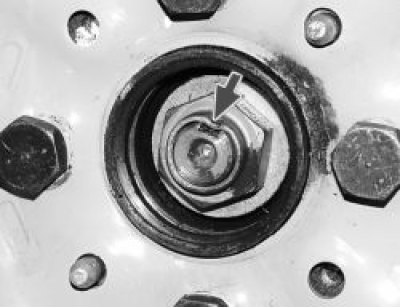

1. Снимите защитный колпак и расконтрите гайку ступицы.

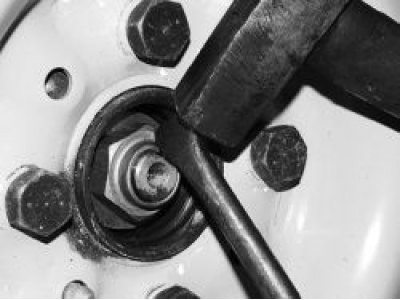

2. Ослабьте затяжку болтов крепления колеса и гайки ступицы. Гайка ступицы затянута большим моментом, поэтому рекомендуется в качестве рычага воспользоваться, например, куском трубы.
3. Включите I передачу и установите упоры под передние колеса. Приподнимите и установите на надежные опоры заднюю часть автомобиля.
4. Снимите соответствующее колесо, тормозной барабан и тормозные колодки (см. «Замена задних тормозных колодок»).

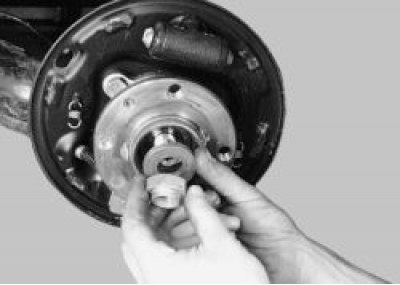

5. Отверните окончательно гайку ступицы и снимите упорную шайбу.

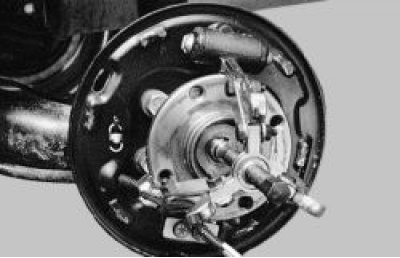

6. Установите съемник и спрессуйте ступицу с цапфы.

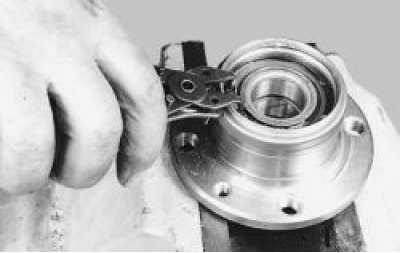

7. Зажмите ступицу в тиски и выньте из нее стопорное кольцо.

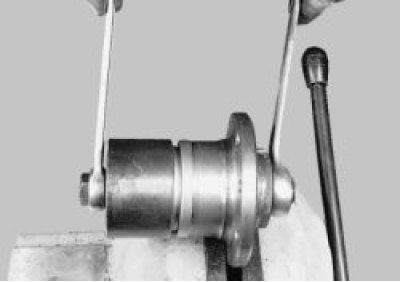

8. С помощью съемника выпрессуйте подшипник из ступицы, очистите внутреннюю полость ступицы, запрессуйте новый подшипник и установите стопорное кольцо.

9. Напрессуйте ступицу на цапфу с помощью соответствующей оправки, прикладывая усилие к внутреннему кольцу подшипника. Затем установите колодки, тормозной барабан и колесо.
10. Окончательно затягивайте гайку ступицы так же, как и болты крепления колеса, на автомобиле, стоящем на земле (гайку ступицы замените на новую или на гайку с другого колеса, чтобы старые замятые части буртика гайки при кернении не попадали в паз на хвостовике цапфы).
11. После окончательной затяжки гайки ступицы законтрите ее и установите защитный колпак.

Причины и симптомы необходимости замены

Заднему колесу не нужно поворачивать, поэтому система крепления довольно проста. Подшипник, плотно впрессованный в ступицу, крутится на валу. В конструкции не допускаются люфты, а вращение должно быть плавным.

Нас интересует 4-я позиция

Хороший ступичный подшипник обычно служит не менее 100 тыс. км, но качество дорог вносит свои коррективы. Основные враги — это ямы и грязь. Сильный удар может вывести деталь из строя очень быстро. Не стоит забывать и про естественный износ.

Такую поломку сложно не заметить. Во время движения вы будете слышать явный вой или гул в задней части машины (в поворотах усиливается). Для более «целевой» проверки нужно поддкомкратить заднее колесо и сильно раскрутить его (по возможности). Если во время вращения услышите шум — пора менять. Стуки при поперечном «шевелении» означают крайнюю степень износа. В последнем случае не затягивайте с ремонтом.

Не должно быть стуков

Проверьте оба колеса. На слух не всегда можно правильно определить сторону. Поломку обнаружили, теперь переходим к подготовке.

Как заменить подшипник задней ступицы: инструкция

  1. Снятие колеса описывать не будем. Главное, не пренебрегайте своей безопасностью — подставьте под порог автомобиля дополнительный упор (открученное колесо, пень, специальную подставку). Перед снятием нужно убрать центральную заглушку и выровнять стопорный «буртик» на крепёжной гайке (поможет плоская отвёртка или зубило). Теперь «сорвите» гайку воротком с головкой на 30 (крутим против часовой стрелки). В этот момент колесо должно стоять на земле или нужен помощник, который сильно нажмёт педаль тормоза. «Сорвите» гайку Выпрямите буртик Снимите колпак
  2. На следующем этапе вам нужно снять тормозной барабан. Тут возможны осложнения. В процессе эксплуатации он часто «прикипает». Сразу выкрутите направляющие, после чего закрутите их в соседние отверстия того же диаметра и продолжайте крутить, пока диск не сдвинется с места.

    Выкрутите направляющие

  3. Если «не идёт» или резьба сорвана, то сбейте барабан ударами с обратной стороны. Используйте резиновый молоток или обычный вместе с деревянным бруском, чтобы избежать сколов.

    Бейте равномерно со всех сторон

  4. Теперь у вас есть непосредственный доступ к ступице. Открутите полностью гайку и извлеките шайбу из-под неё.

    Уберите гайку и шайбу

  5. Снять ступицу с посадочного места можно тремя способами:
    • Если повезёт, то вы снимете её руками. Рывками тяните на себя или воспользуйтесь монтировкой как рычагом. Не повезло? Смотрим ниже.
    • В места крепления колеса вкрутите два длинных (15–20 см) болта. Вкручивайте их, пока ступица не двинется с «мёртвой» точки (на четвёртом шаге вы похожим способом снимали тормозной барабан).
    • Используйте специальный трёхлапый съёмник.
  6. Если к ступице прикрутить барабан обратной стороной (фото ниже), то вы сможете приложить большее усилие. Улучшаем хват Трёхлапый съёмник Используем длинные болты
  7. После снятия у вас также будет несколько вариантов развития событий. Хороший — подшипник снялся полностью, плохой — внутренняя обойма осталась на валу. В последнем случае придётся дополнительно поморочиться. Необходимо снять тормозные колодки и зубилом сорвать металлическое кольцо с места. Теперь можно зацепить его съёмником с двумя лапами или монтировками (в зависимости, что есть в наличии) и демонтировать. Если после зубила остались зазубрины, их обязательно нужно сгладить напильником, иначе новый подшипник может полностью не «сесть» на место. Устраняем повреждения Вариант с монтировкой Двухлапый съёмник Используем зубило
  8. Чтобы установить новую деталь, нужно освободить место. Извлечь неисправный подшипник можно специальным съёмником или просто выбить. Во втором варианте нужно подобрать подходящий упор.

    Не забудьте перед «выбиванием» или выпрессовкой убрать стопорное кольцо.

    Можно бить не жалея Используйте специнструмент Вытащите стопорное кольцо

  9. Если на предыдущем этапе не было смысла беречь подшипник, то новую запчасть не стоит подвергать ударным нагрузкам. Выберите один из трёх способов запрессовки:
    • Рекомендуемый — с помощью специального съёмника. Подшипник войдёт в ступицу постепенно и плавно и прослужит максимально долго (если выбрали качественный, конечно). Обыкновенные тиски могут заменить специнструмент.
    • Альтернативный — прогреваем ступицу газовой горелкой, и подшипник сам «провалится» на место. Только не нужно нагревать ступицу докрасна. Достаточно 1–2 минуты равномерно прогреть ручным баллоном, чтобы металл расширился до необходимого состояния. Потом просто «вложите» подшипник.
    • Безысходный — вбить подшипник назад молотком и проставкой. Внутренняя обойма более мощная, поэтому бейте по ней (без фанатизма). Если старая наружная обойма осталась целой, то используйте её как проставку. Как вариант — подберите шайбу по внутреннему диаметру ступицы, так усилие будет более равномерным. Не допускайте перекосов, иначе будет сложно извлечь деталь обратно. Подшипники не «любят» ударов, поэтому срок службы может сократиться. Вариант с тисками Отпускаем Прогреваем
  10. Самое сложное уже позади, осталось только собрать всё в правильном порядке. Чтобы не забыть, сразу поставьте стопорное кольцо на место. Для того чтобы надеть ступицу на вал, используйте проставку по размеру внутренней обоймы подшипника. Лёгкими ударами молотка «посадите» её на место. Только не бейте сильно, ступица должна «зайти» легко. Если нет, то зачистите и смажьте посадочное место.

    Ставим ступицу на место

  11. Поставьте на место шайбу и закрутите гайку на 30. Окончательно её зажмёте и закерните, когда колесо будет стоять на земле. Задняя ступица не регулируется, поэтому зажимать нужно сильно, но с присутствием здравого смысла (колесо должно крутиться свободно).

    Небольшой совет напоследок. Смажьте место соприкосновения ступицы и тормозного диска отработкой (старым моторным маслом). Тогда в следующий раз барабан снимется без усилий.

    Смажьте отработкой

Видео: Способы замены ступичного подшипника

Вариант с запрессовкой

Способ с нагреванием

«Ударный» вариант

Как и в каждом деле, в ремонте есть свои нюансы. Они могут существенно усложнить процесс, в первую очередь, новичкам. Но если вы будете готовы к возможным осложнениям (особенно технически), то и решить их сможете быстро. А с вышеизложенной инструкцией у вас не будет неприятных сюрпризов в процессе работы. Удачного ремонта.

  • Дмитрий Храпков

Как выполняется замена заднего ступичного подшипника на ВАЗ 2110

В первую очередь, передние колеса автомобиля нужно застопорить. Для этого, под колеса в обязательном порядке устанавливаются противооткатные упоры, а рычаг коробки передач устанавливается в положение «первой» передачи. С заднего колеса снимается колпак, под которым находится гайка ступицы. Крепежную деталь необходимо расконтрить и ослабить. Для этого используется головка на 30, ключ и длинная труба (не менее полуметра). Как только гайка будет сорвана, ослабляются колесные болты, и задняя часть автомобиля поднимается при помощи домкрата.

Перед вами откроется тормозной барабан заднего колеса. Чтобы его снять, необходимо выкрутить из него направляющие и закрутить до упора в другие отверстия. С помощью долото, барабан постепенно выбивается, а направляющие затягиваются с новым усилием. Такие действия, обычно, с легкостью срывают барабан.

Снимите тормозные колодки и рычаги торможения, чтобы задняя ступица была полностью свободна. Тормозной цилиндр снимать не нужно. Достаточно связать его нитками, чтобы поршни не разжались и не выдавили тормозную жидкость. Выкрутите гайку ступицы до конца и демонтируйте ступицу. Если внутри остается какая-либо обойма подшипника, она удаляется при помощи съемника или зубил.

Старую ступицу лучше не использовать, а потому необходимо приобрести новую точно такую же. Она устанавливается на ровной жесткой поверхности, а внутренняя поверхность тщательно смазывается маслом. Подшипник устанавливается на ступицу, а сверху на него кладут твердую ровную оправку. Несильными ударами молотка необходимо запрессовать подшипник на место. Делать это нужно аккуратно, чтобы подшипник вошел ровно. Когда он дойдет до половины ступицы, можно наносить более сильные удары.

После того, как подшипник окажется внутри ступицы, вместо оправы применяйте старый подшипник и загоните новый до конца. После того, как подшипник упрется во внутреннюю часть ступицы, сверху устанавливают стопорный элемент.

Теперь установите ступицу на место и поставьте шайбу. Далее до упора закручивается новая гайка ступицы (так как она является одноразовой). После этого, собираются все тормозные элементы, и устанавливается барабан. Не забудьте разрезать и удалить нитки с тормозного цилиндра. Колесо устанавливается на место и затягивается.

>Видео — Как поменять подшипник задней ступицы ВАЗ

На этом замена заднего ступичного подшипника завершена.
