Kia ceed G4FC Ремонт ГБЦ. Замена цепи. Стартер.

Kia ceed 2008год 1и6ть G4FC
Звонит клиент:
-Авто не заводится?
-Стартер крутит?
-Крутит? Пытались прочитать элмом — ошибка только по селектору кпп… мне тут знакомые сказали… (и пошло перечисление возможных болячек из интернетов минут на 5ть… ну как на любом форуме… кругом одни спецы! ;)))
-Где авто?
-Под домом.
-Завтра подъеду — посмотрим.

Завтра наступило… приехал, попробовал покрутить мотор… а он не крутится… точнее стартер вращается, а бендикс не входит в зацепление с венцом маховика… ну всё понятно!

«Притаскивайте в лабораторию тачку через 4 дня, пропущу без очереди!» — успокоил хозяина. «Поменяем бендикс, только уточним сперва, что за стартер стоит…»

Я даже понятия не имел как сильно я подрываю свою карму с расстановкой очередности…
Через 4 дня авто было под лабораторией. Грязное что аж писец! Пришлось убить один вечер только на извлечение передней части кузова из-под грязи.

ZoomПеребранный и очищенный стартер.

Снял стартер. Бендикс нужный ZEN 1706.
Заменил.
Мотор завращался, но как-то очень потужно! И не заводится опять.
Проверил бензонасос, свечи, масло (на самом минимуме)… достаю из широких штанин… компрессометр…
А он мне:
1ый — 4,6
2ой — 6,2
3ий — 2,8
4ый — 3,7
ЭТО ФИАСКО, БРАТАН!

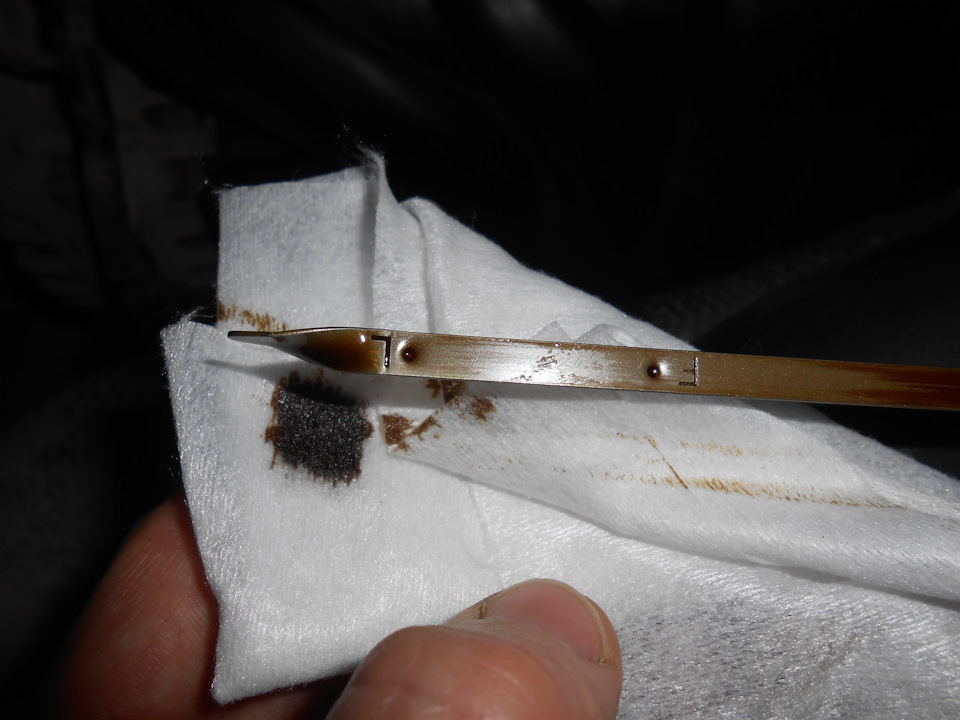

ZoomМасло на минимуме (декабрь 2017). Летом 2017 — наливал 3/4 уровня

Звоню хозяину, обрисовываю ситуацию, что надо вкрывать мотор и начинать доставать денюжки из заначек!
Добро получено. Сдергиваю клапанную крышку… а там впускной распредвал убежал на 60 градусов вперед… привет впускным клапанам!

ZoomГаражная примета: разбежались метки ГРМ — к деньгам! 😉 Метка впускного распредвала (с фазовращателем, справа) ушла примерно на 60 градусов вперед (должна быть напротив метки выпускного распреда.

Повторный звонок хозяину… говорю, что денюжки понадобятся точно! 😉
И тут я услышал рассказ про всю цепь событий. Оказывается, тачка заводится начала плохо некоторое время назад… а в тот злополучный вечер жена хозяина с большим трудом запустила мотор, авто чихало, стонало, но продолжало ехать… до ближайшего светофора. Там машина грусно вздохнула и заглохла… больше она не заводилась…
Не надо быть Шерлоком Холмсом, что бы понять, что в тот же вечер лёг бендикс жертвой многочисленных попыток старта.

Кратко опишу причины и повреждения.
Повреждения: умер бендикс, загнуты все 8мь впускных клапанов.
Причины: растянута цепь, натяжитель заклинил на 6ом зубе (всего 8мь). Весьма вероятно была нехватка масла к башке (состояние шеек распредвала — не в лучшей форме).

ZoomВпускные. Почти ровные. На опелях гнет намного сильнее 😉

ZoomВидно как клапана набили отметины на поршнях. Поэтому мотор и ворочился трудно и подклинивал.

ZoomСостояние ЦПГ удручающее даже визуально ;(( Как оказалось, это нормально для этих моторов! Блок алюминиевый с влитой тонкостенной гильзой. Заводских ремонтных поршней нет (слышал про кривой кооператив по космическим ценам). Есть варик гильзовать и точить на стандарт. Но это если _для себя, хорошо и надолго_! Дорого.

Установку на ремонт получил: максимально возможно качественно, но с минимум затрат… Взаимоисключающе!

ZoomКокс на МСК. Такое вижу нечасто, даже на засранных моторах. Видимо, под толкателями недостаточный поток масла для смыва угля.

Произведенные работы: замена бендекса, замена впускных клапанов, замена МСК, шлифовка плоскости ГБЦ, замена цепи ГРМ (на рестовую усиленную) и натяжителя, после сборки — замер зазоров в клапанном механизме.

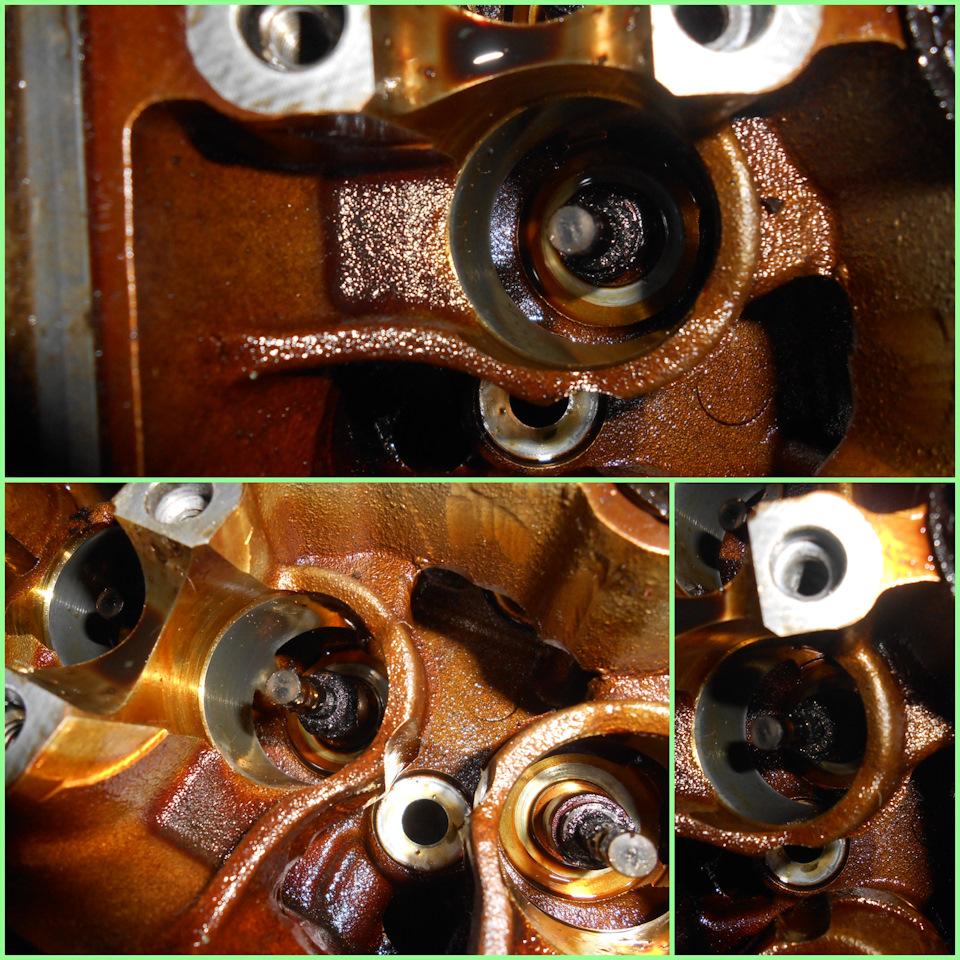

ZoomВыпускные клапана. Верх лево: нет даже следов контакта с седлом. Низ лево: эта же парочка после чистки. Право: кратеры по шейке. По-хорошему, такие клапана под замену или на правку. Первое: значительно увеличивало бюджет, второе: отсутствие инструмента и спецов в городе.

ZoomШлифованная ГБЦ сразу после станка.

ZoomПритер клапана. Не идеал, но весьма неплохо!

ZoomПеред установкой МСК надо удалить остатки старой резины из бороздки на направляйках. МСК для впуска и выпуска разные по материалу!

ZoomСобранная бошка

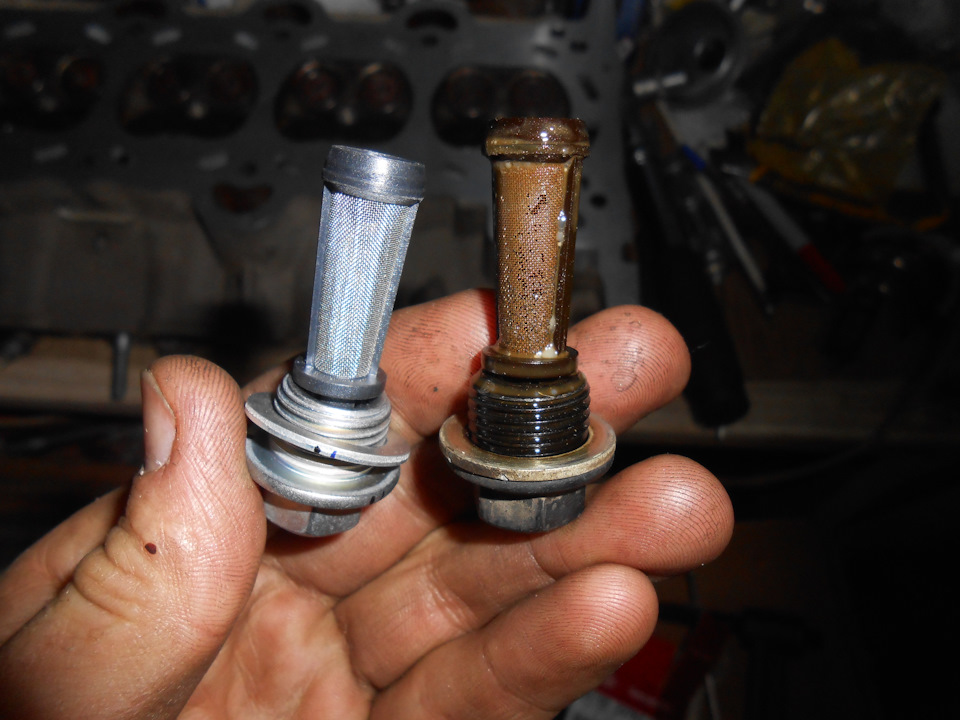

ZoomФильтр фазорегулятора под замену. Стоит недорого.

ZoomСлегка почистил блок, набадяжил средства для раскоксовки колец. Оставил на сутки. Состояние блока по системе охлаждения меня приятно удивило! Идеальная чистота! Как будто вчера сделано!

ZoomПрокладки — наш старый знакомый Витя Рейнц!

ZoomРестовая усиленная цепь. Изменили структуру звена + увеличина толщина пластин.

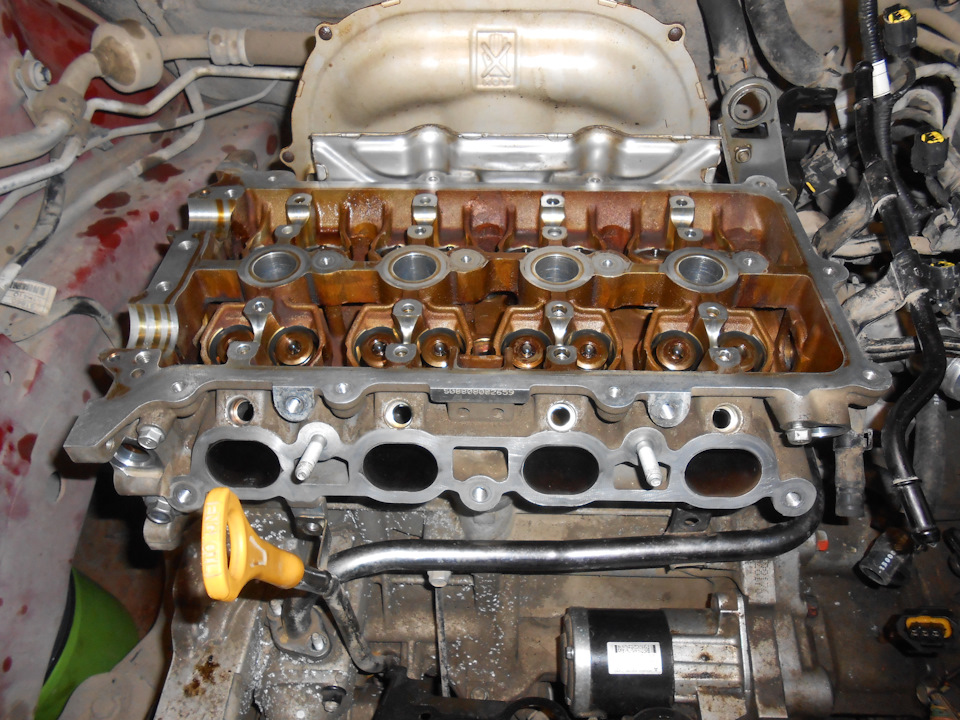

ZoomГБЦ на своем законном месте

ZoomПри ревизии маслонасоса обнаружил неплотность по крышке со стороны всаса. Собрал на полиуретановый герметик и спецсмазку вязкую (мед от Ходоса).

ZoomМеточки, натяжитель 3 зубца. Фен-шуй!

ZoomЛобовая крышка на этом моторе ставится на 2 вида герметика: для масляной части и для водяной. С масляной проблем нет: опять Витя Рейнц силиконовый в помощь. Долго искал герметик рекомендованный производителем для водяной части. Нашел. Тойота. Как оказалось этот мотор корейцы позаимствовали почти без переделок у японцев.

Список запчастей:
бендекс ZEN 1706 1
свеча зажигания Beru z158 4
прокладка крышки клапанов Hyundai/Kia 22441-2B000 1
прокладка ГБЦ Victor Reinz 61-54015-00 1
болт ГБЦ Hyundai/Kia 22321-2B000 10
клапан впускной Hyundai/Kia 22211-2B400 8
колпачок маслосъемный впуск Hyundai/Kia 22224-2B011 8
колпачок маслосъемный выпуск Hyundai/Kia 22224-2B001 8
болт шкива коленвала Hyundai/Kia 23127-2B700 1
цепь ГРМ Hyundai/Kia 24321-2B200 1
натяжитель цепи ГРМ Hyundai/Kia 24410-25001 1
планка натяжителя цепи Hyundai/Kia 24420-2B000 1
планка направляющая цепи Hyundai/Kia 24431-2B000 1
прокладка выпускного коллектора Hyundai/Kia 28521-2B400 1
прокладка впускного коллектора Hyundai/Kia 28411-2B000 1
герметик Victor Reinz 70-31414-10 1
быстрый очиститель Liqui Moly 1900 1
антифриз, 5L RAVENOL 4014835755956 1
масло моторное ECT 5w-30 4L Shell 550042847 1
прокладка помпы Hyundai/Kia 25124-2B000 1
кольцо упл. водяного коллектора к ГБЦ (больш) Hyundai/Kia 25623-2B000 1
болт шестерни впускного распредвала Hyundai/Kia 2436125000 1
фильтр клапана фазорегулировки Hyundai/Kia 2415023761 1
фильтр масляный Hyundai 26300-35504 1
кольцо упл. водяного коллектора к ГБЦ (малое) Hyundai/Kia 256232B100 1
сальник коленвала передний Hyundai/Kia 21421-2B020 1
кольцо упл. масляного канала Hyundai/Kia 21142-2B000 2
