Виды

Существует несколько разновидностей фаркопов.

Виды фаркопов, доступных для изготовления своими руками

Они различаются по форме сцепного устройства, по размеру шара. Бывают:

  • Европейские (еврофаркопы). Диаметр шара — 50 мм;
  • Американские. Диаметр шара — 17/8 или 2 дюйма.

По конструкции различают следующие типы ТСУ:

Богатый конструкционный разброс фаркопов

  • Стационарный (фиксированный). Он делается для постоянного использования. Необходимо учитывать, что внешний вид автомобиля с фаркопом без прицепа несколько портится, а в некоторых странах так ездить запрещено.
  • Съёмный. Конструкция позволяет по необходимости снимать или устанавливать ТСУ, но для этого нужны дополнительные крепления.
  • Фланцевый (складной). Сцепной шар крепится на специальную площадку по типу фланца. Позволяет не снимать основной узел, но отсоединять при необходимости шар, что улучшает вид машины.

Принципиального отличия в части конструкции нет, все варианты просто адаптированы к тому или иному виду корпуса. Строение всегда одно — на посадочной раме посередине установлен сцепной шар. Обилие разновидностей ТСУ может вызвать некоторую растерянность, поэтому будем рассматривать изготовление фаркопа на ВАЗ 2110.

Как подключить фаркоп

Монтаж электроники — заключительный этап установки фаркопа

Для подключения световой сигнализации фаркопа потребуется специальный коннектор. Для отечественных моделей потребуется семь контактов:

  • Задний противотуманный фонарь;
  • Заземление;
  • Правый поворотный сигнал;
  • Левый поворотный сигнал;
  • Стоп-сигнал;
  • Номер, левый габарит;
  • Номер, правый габарит.

Необходимо учитывать, что бортовой компьютер обычно воспринимает появление нового элемента в системе как постороннее вмешательство и блокирует его. Для того чтобы корректно подключить фаркоп, потребуется блок согласования. Это устройство обеспечивает возможность работы осветительных приборов прицепа без отключения. Дело в том, что дополнительный расход энергии на питание поворотных огней, стоп-сигналов и прочих элементов вызывает некоторое падение напряжения, воспринимаемое бортовым компьютером как неисправность. Вследствие этого все дополнительные устройства блокируются. Данный блок позволяет корректно установить дополнительные элементы в систему, отключая защиту от перегруза, и обеспечивает тем самым стабильную работу сигнализации прицепа. Кроме того, смарт-коннект (другое название устройства) переключает противотуманные фары автомобиля на прицеп, отключает парктроники.

Изготовление блока согласования для фаркопа самостоятельно вполне возможно, но без должной подготовки и обладания навыками монтажа электроники добиться качественного результата не получится, поэтому оптимальным вариантом станет приобретение готового прибора.

Особенности эксплуатации и ухода

Перед каждым выездом необходимо проверять устройство на механическую целостность и на работоспособность электрических цепей. Особенно важна проверка на прочность конструкции, если фаркоп самодельный, и качество сварки не прошло заводскую проверку. Можно простучать места соединения молотком и на слух определить качество соединения. Следует учесть специфику использования устройства. Изменяющиеся нагрузки постоянно испытывают конструкцию на прочность, поэтому наблюдение должно быть постоянным.

Необходимо также иметь в виду, что за езду на автомобиле с фаркопом без присоединённого прицепа можно получить предупреждение или штраф от сотрудников ГИБДД. Поэтому надо вовремя отсоединять ТСУ, если не предполагается использовать его по назначению.

Изготовление фаркопа не представляет особых сложностей, но наличие навыков, умения обращаться со сварочным аппаратом и слесарными инструментами должно быть обязательно. При наличии опыта ТСУ изготавливается за один день и представляет собой не менее качественный и функциональный узел, чем приобретённый в магазине. Основная задача мастера — обеспечить точное совпадение присоединительных отверстий. Расходы на изготовление самодельного фаркопа значительно меньше, чем на приобретение готового, поэтому для желающих сэкономить это самый подходящий вариант.

Составные части, стоимость и советы

Существует три варианта сцепного оборудования:

    1. Базовое – представляет собой оптимальное соотношение эксплуатационных качеств и цены. Крепиться к каркасу автомобиля либо с помощью сварки, или винтами. Однако, по внешним данным не подходит для авто с маленьким объемом двигателя, зато для кроссовера Renault Duster в том числе и 4х4 этот вариант оптимален.
    2. Съемное (с крюком, который снимается) – преобразит дизайн автомобиля. Но, цена будет больше в 2 раза, при этом надежность не хуже базового исполнения, а возможность его снятия улучшает внешний вид машины. Плюсом является также невидимость отверстия в раме, и монтаж выполняется легко и быстро.
  1. Фланцевое представлено двумя или четырьмя пазами. Комплектация с таким вариантом возможна при условии наличия отдельной площадки, имеющейся на машине, также надо знать, как установить его правильно.

Сегодня в современных автокарах наличие электроники является обязательным условием и этому моменту производители уделяют существенное внимание. Необходимо знать: все автомобильные электрокоммуникации должны быть обеспечены достаточным уровнем изоляции. Базовые советы при монтаже устройства фаркоп на машину:

  • Отверстие должно быть покрыто средством для защиты от коррозии;
  • При соединении проводов устройства фаркоп с электрической системой автомобиля необходимо убедиться в качестве припайки и изоляции;
  • На этапе завершения монтажа нанести смазку на шар сцепки;
  • После надеть на него защитную заглушку.

В среднем стоимость тягово-сцепной системы для полноприводного Renault Duster, в том числе 4х4 колеблется в пределах от 5 тыс. руб. до 20 тыс. руб. без отверстия в бампере. Самым оптимальным вариантом будет трейлерный фаркоп, который подходит и на полный привод Рено Дастер.

Технология монтажа

Перед монтированием тягово-сцепного устройства на Renault Duster следует ознакомиться с видеоматериалами. Хорошим пособием станет и этот материал, где указан тип, наличие фотографий, рисунков и схем, так же приведены чертежи и наглядно показано как установить устройство и как проходит сама установка.

Как установить устройство? Осуществим самостоятельную установку своими руками сцепной системы на кроссовер Рено Дастер. Процесс следует выполнять на смотровой яме или эстакаде. Снимаются клеммы с аккумулятора, и готовиться набор инструмента: отвертка, гаечный ключ № 17 и № 19.

  1. Базовая комплектация.
  2. Снимаем в багажнике с помощью отвертки колпачки из пластика, соблюдая осторожность, чтобы не зацепить верхний слой краски.
  3. В открывшиеся отверстия вводим из комплекта болты с втулками, как показано на фото с нижнего ракурса авто.
  4. Фиксируем гайками на болтах, надетые боковые пластины.
  5. На болты крепим поперечную балку.
  6. Закручиваем гайки до упора.
  7. Большая часть процедур по креплению невидимых деталей произведена. Следующим шагом является монтаж буксировочного крюка.
  8. Завершающий этап это подведение электропроводки. В Renault Duster уже сесть отверстия закрытые колпаками. К процессу подключения следует подойти ответственно и не перепутать при подключении цвет проводов. Правильно выполнить процедуру поможет инструкция, и чертежи, идущие в комплекте.

Теперь вы узнали, как установить собственными силами сцепной элемент. Установленное тягово-сцепное устройство своими руками даст возможность транспортировать на автомобиле габаритные и тяжеловесные грузы. Основной критерий правильного выбора фаркопа – это категория объектов, которые планируются перевозить с его помощью. Конечно при покупке следует обратить внимание на такие моменты: место производства, тип материала из которого выполнен, габариты и изучить мнение других автовладельцев. После выполнения всего комплекса мероприятий, связанных с монтажом фаркопа, вы должны получить гарантийный документ, чтобы быть уверенным в качестве товара. При этом количество мест для приобретения достаточно велико и Вам самим следует определяться в этом моменте.

Suzuki Jimny Radioman ›
Бортжурнал ›
Установка фаркопа конторы «Лидер-ПЛЮС»

И так давно хотел поставить фаркоп, так как штатные проушины хлипкие и пользоваться тросом в рывке, можно их повырывать.
Прочитав много букв про форкопы и осмыслив на них цены остановился на фирме «Лидер-ПЛЮС», быстро нашёл дилера и оплатив товар получил фаркоп через неделю. С весны он лежал в гараже, всё руки не доходили, но вот сегодня начал установку. Всё гладко, согласно инструкции не прошло, в первых в комплекте оказалось болтов на 12 меньше заявленных (по описанию их 4, но по факту их всего один, а вот болтов на 10 как раз наоборот.) Но не это самое страшное, при установке левая часть крепления фаркопа никак не хочет садиться на место ( правая села сразу и хорошо) и это даже не самое страшное!
В процессе установке получилось так, что фаркоп с правой части выдвинут дальше, чем в левой части! И это видно просто на глаз!
Пока не пойму в чём проблема, то ли я криворукий, то ли что то с комплектом не то.

Полный размерВ таком виде я его забрал с магазина.

Полный размерРаспаковываем.

Полный размерБуквы вроде все правильные.

Полный размерСодержимое.

Полный размерНемного крупным планом.

Полный размерВ итоге получается вот такая картина, странная …что я делаю не так?

Полный размерВот список комплектующих. Болт МХ12 указан 4 шт. Но по факту их всего один. Смотрим дальше болт Мх10 их всего 2 но по факту 5 штук!

Полный размерПривет упаковщику Лихобабину…может человек не отличает на глаз мх10 от мх12. Куплю я эти болты в магазине.

Полный размерПроверяем.

Полный размерИ здесь на…ли.

Полный размерГотовимся на мойку.

Полный размерОтмыл лонжероны, внутри всё на месте и без коррозии.

Полный размерчисто.

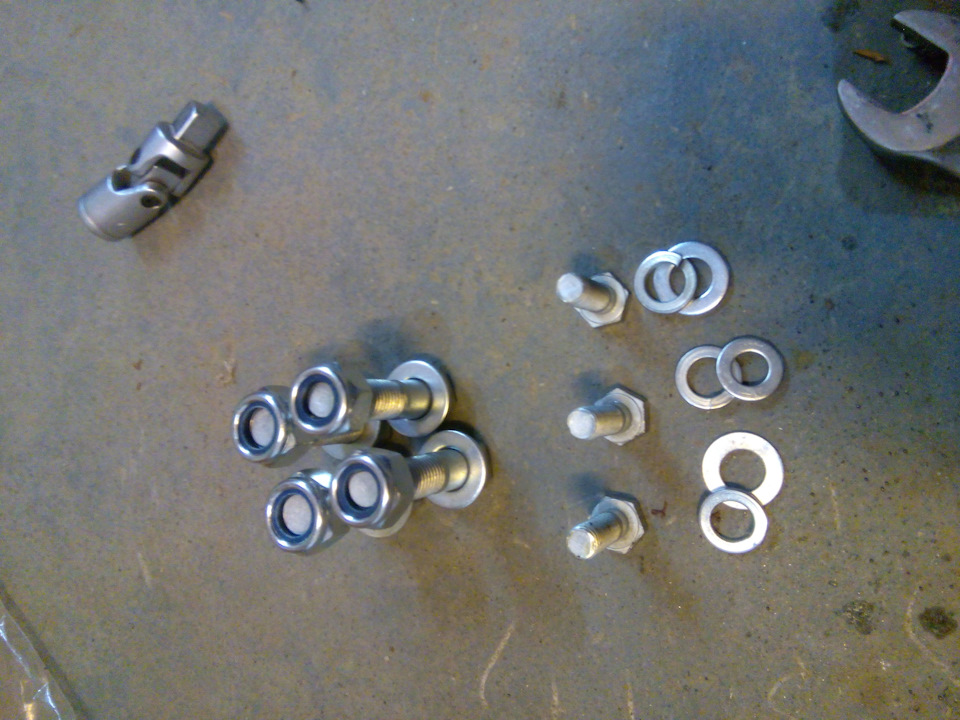

Полный размерКомплект крепежа…

Полный размерПеред установкой прогоняйте резьбу! Иначе всё снимать заново придётся.

Отставил я пока это дело, нужно понять в чём причина такой косячности относительно кузова и закупить болты недостающие.
У кого какие мысли есть:?

Сегодня продолжение, болты все скрутил и прекрутил балку! Разница есть! и ее видно! Почти 1,5 см!
Вопрос к Драйвовчанам …кто ставил такой же фаркоп, есть ли у Вас такой косяк? Или это только мне повезло?

Полный размерПлоскость относительно кузова.

Полный размерОтвес с правой стороны (если смотреть с кормы)

Полный размер1,5 см!

Полный размерОтвес с левой стороны

Полный размерТоже с левой стороны.

И так продолжение этой истории:
Бурная переписка с производителем фаркопов завершилась мыслью, что все ставят и никаких вопросов нет и это у вас (т. е моя машина косячная). Так как мне стало интересно, почему никто не обратил на это внимание при установке, то решил я осмотреть ещё пару Джимиков и в результате было выявлено, что они тоже такие косячные как и мой Джим!
В ближайшие дни сниму балку ТСУ и попробую установить на другой Джим (историю этой машины я знаю и она точно не бита никаким образом и год выпуска у нее более свежий) а дальше фотоотчёт и замеры.

Итак примерил балку ТСУ на другой Джим и чуда не случилось))))
Балка ТСУ так же устанавливается криво относительно кузова, т.е инженера Лидер Плюса были не правы, когда мне рассказывали, что это мой джим такой кривой! При проектировании они не учли, что крепления на раме Джимни не соосные и имеют смещения относительно кузова где то в 1.5 сантиметра, хотя этого сами они не признают. Вот думаю или процент продажи этого фаркопа на Сузуки Джимни очень низок и переделывать косяк не стоит того, тем более никто (как уверяет производитель) с такой проблемой к ним не обращался.
**********************************************************************************************************************************
Вот теперь я точно готов сказать, что фаркоп Лидер + для Джима КРИВОЙ!
Т.Е производитель накосячил и не учёл, что крепление на раме НЕ СИММЕТРИЧНОЕ!
Кто будет покупать обратите на это внимание, что бы потом НЕ УДИВЛЯТЬСЯ КАК Я)
Производитель этот КОСЯК не признаёт и навряд ли будет Исправлять.
На скорость это кривизна не влияет и думаю на функционал тоже, просто криво устанавливается и всё.
