«Не хлопай дверью!»: бесшумные дверные замки на ВАЗ 2105, 2106, 2107

Любой автовладелец желает, чтобы его автомобиль выглядел и работал идеально. Хозяева отечественных автомобилей проделывают большой объем работ и вкладывают существенные суммы на то, чтобы восстановить автомобиль и облагородить его: меняют детали кузова, красят, устанавливают шумоизоляцию и качественные акустические системы, надевают на сиденья качественную кожаную обшивку, меняют оптику, стекла, ставят легкосплавные колёсные диски. В результате автомобиль получает новую жизнь и продолжает радовать своего владельца. Однако, в силу конструктивных особенностей в автомобилях есть механизмы, которые не позволяют себя модернизировать, а их работа часто не удовлетворяет требования современного автовладельца. Речь идёт о дверных замках автомобилей ВАЗ 2105, 2106, 2107. Даже будучи новыми, эти замки издают сильный шум при закрывании двери, что безусловно, режет слух в тот момент, когда автомобиль уже получил полную шумоизоляцию, а работа его узлов и механизмов отрегулирована. Но выход есть, это установка бесшумных замков в двери автомобиля.

Конструкция бесшумных замков

Бесшумные замки, в отличие от заводских замков, устанавливаемых на ВАЗ 2105, 2106, 2107, имеют совершенно иной принцип работы. Они работают по принципу защёлки, так устроены замки на современных моделях автомобилей иностранного производства. Устройство этого замка позволяет ему закрывать дверь тихо и с минимальными усилиями, достаточно легко придавить дверь рукой.

Комплект для установки на одну дверь. Состоит из двух частей, которые устанавливаются на дверь и приемного болта

Замок состоит из двух частей. При установке внутренняя часть, установленная в двери, соединяется с наружной болтами, образуя единый механизм. Ко внутренней части замка подсоединяются тяги управления замком от ручек двери, кнопки запирания, личинки замка. Наружная часть отвечает за зацепление с фиксатором замка, установленным на стойке кузова автомобиля.

Видео: результат установки бесшумных замков на ВАЗ 2106

https://www.youtube.com/embed/XghTi5lkzHc?feature=oembed» allow=»autoplay; encrypted-media»>

Дополнительное преимущество этих замков перед заводскими обеспечивается благодаря покрытию механизма наружной его части пластиковой оболочкой. Это позволяет замку работать абсолютно бесшумно, отсюда и произошло его название. Отсутствие трущихся металлических поверхностей не требует регулярной чистки и смазки замка, что положительно сказывается на сроке эксплуатации, владельцу не нужно волноваться о надёжности замков. Замок плотно закрывает дверь и хорошо её удерживает.

Замок устанавливается на место штатного замка с небольшими переделками

Какой замок выбрать для установки

Заводы и кооперативы уже давно выпускают бесшумные замки на различные модели автомобилей. Некоторые автопроизводители даже начали их установку на серийные автомобили. Так, бесшумными замками уже обзавелись автомобили «Волга», ВАЗ 2108/09, ВАЗ 2110–2112, ВАЗ 2113–2115, ВАЗ 2170. На рынке можно выбрать модель замка, подходящего для вашей модели с минимальными переделками. Замки, адаптированные для установки на ВАЗ 2105, 2106, 2107 заводами не выпускаются, поэтому автолюбители, со временем, выработали способы установки замков с других моделей автомобилей ВАЗ. Позднее кооперативы начали выпускать комплекты замков, предназначенные для установки и на эти модели ВАЗ.

В комплекте производства кооператива предусмотрены регулировочные пластины, тяги и болты. Устанавливается комплект на все 4 двери

Комплекты, изготовленные кооперативами, не могут похвастаться гарантией качества, однако, наличие всех, необходимых для установки замков деталей, несомненно, приманивает покупателя.

Но если учесть, что низкокачественные комплекты при установке всё-равно придётся дорабатывать, то стоит обратить своё внимание на качественные заводские замки, изготавливаемые на заводах в г. Димитровграде, ПТИМАШ, FED и другие. Эти замки прослужат дольше и во время эксплуатации наверняка не будут доставлять неудобств. Потратив время на установку заводского замка, вы самостоятельно определите какие дополнительные элементы нужны, и будут предпочтительнее для вашего автомобиля, замок будет установлен качественно и прослужит долгое время.

На модели ВАЗ 2105, 2106 и 2107 можно установить замок от любой модели ВАЗ с бесшумными замками. Наиболее популярным выбором среди автолюбителей, решивших поставить на «классику» бесшумный замок, является замок от автомобиля ВАЗ 2108.

Один из замков, который можно устанавливать на ВАЗ 2105, 2106, 2107

Установка бесшумных замков на дверь

Установка замков — дело небыстрое, требующее подготовки. Для того чтобы сделать всё качественно, нужно потратить немало времени для замеров, изготовления креплений и подбора тяг. Необходимо заранее позаботиться о подготовке помещения, где все будет под рукой: подсветка, розетка 220 В, тиски. Подготовить инструмент и материалы, которые вам могут понадобиться:

  1. Гаечные ключи: накидные, рожковые. Лучше набор головок.
  2. Дрель, свёрла.
  3. Круглый напильник.
  4. Молоток.
  5. Пассатижи.
  6. Отвёртки.
  7. Пилка по металлу или болгарка.
  8. Метчик с шагом, соответствующим резьбе фиксатора замка.
  9. Замок от ВАЗ 2108/09 в сборе.
  10. Длинные болты крепления замков.
  11. Фиксатор замка на стойку двери.
  12. Желательно запастись новыми клипсами для крепления обшивки двери.

Необходимый комплект на две двери, который нужно приобрести, от автомобиля ВАЗ 2108

Когда все необходимо подготовлено, можно приступать к разборке двери для установки новых замков.

Снятие обшивки двери

Освобождаем доступ к механизму замка с внутренней части двери, для этого снимаем с неё обшивку. На рассматриваемых автомобилях (ВАЗ 2105, 2106, 2107) обшивка немного отличается, но принцип одинаков:

  1. Снимаем ручку закрывания двери, он же подлокотник, вытащив предварительно заглушку болта и выкрутив болт крестовой отвёрткой.
  2. Снимаем ручку стеклоподъемника извлекая из-под неё стопорное кольцо, оно может быть металлическим или в виде пластиковой облицовки, выполняющей также роль стопорного кольца (в зависимости от модели автомобиля и самой конструкции установленной ручки).
  3. Снимаем декоративную накладку с ручки открывания двери поддев её шлицевой отвёрткой.
  4. Если необходимо, то снимаем кнопку запирания замка двери, поддев её ножом.
  5. Отщёлкиваем по периметру клипсы обшивки от двери, поддев обшивку отвёрткой с любой стороны.
  6. Снимаем обшивку.

Внимательно просмотрите как закреплена обшивка и её элементы на вашем автомобиле до снятия. Возможно, если вы не единственный хозяин вашего автомобиля и, ранее, обшивка могла быть дополнительно закреплена саморезами, в случае когда не оказалось под рукой новых клипс или установлены ручки стеклоподъёмника с другого автомобиля. В этом случае всё индивидуально и нужно на месте определять порядок разборки двери.

В результате открывается доступ к замку и всем элементам его управления

Снятие наружной ручки открывания двери

Эта операция необязательна для установки замка, но если вы планируете установку евроручек на автомобиль, то заводские ручки нужно снимать. Также можно снять их пользуясь случаем, и провести очистку и смазку механизма ручки. Для того чтобы снять ручку, нужно:

  1. Снять тягу от ручки двери к замку, отсоединим его с помощью отвёртки от петли замка. Отверткой или пассатижами снимается фиксатор и вынимается тяга из замка
  2. Выкручиваются 2 гайки крепления ручки с помощью ключа на 8. Ключом на 8 откручиваются гайки и освобождается замок от крепления
  3. Ручка вынимается с наружной стороны двери. Ручка аккуратно вынимается из двери, чтобы не повредить лакокрасочное покрытие тягой ручки
  4. Теперь можно проводить профилактику ручке двери или подготовить дверь к установке новой евроручки.

Несмотря на то что ручка двери автомобиля ВАЗ 2106 имеет другую конструкцию, принцип снятия не меняется. Отличие лишь в том, что личинка замка находится на ручке и для её снятия необходимо отсоединить также и тягу от личинки к замку.

Снятие заводских замков с двери

Чтобы снять замок с двери, необходимо:

  1. Поднять стекло в верхнее положение.
  2. Открутить крестовой отвёрткой два болта, которые держат направляющую планку стекла. Планку держат два болта, которые выкручиваются с торца двери
  3. Достаём направляющую планку, отведя её от стекла.

    Направляющую планку стекла извлекаем из двери. Если она не будет мешать съемке замка, можно оставить её внутри двери, отодвинув в сторону

  4. Откручиваем и помещаем внутрь двери ручку открывания двери.

    Ручку помещаем внутрь двери, чтобы после достать её вместе с замком

  5. Откручиваем 3 болта крепления замка и достаём замок вместе с тягой и ручкой из двери.

    Освободив замок от креплений, вынимаем его вместе с ручкой двери и тягой

Установка бесшумного замка от ВАЗ 2108

Теперь можно приступить к установке нового бесшумного замка, приступим:

  1. На новом замке удаляем флажок, который будет мешать при установке. Этот флажок не нужен для функционирования замка, а только будет мешать при установке
  2. Сверлом 10 мм рассверливаем одно из нижних отверстий, находящееся ближе к наружной части двери (филёнке). А второе отверстие растачиваем вверх и вниз для хода в нём толкателя наружной части замка.
  3. Прикладываем новый замок изнутри двери, вставив нижнюю втулку замка в рассверленное отверстие и отмечаем участок, который нужно расточить напильником для верхней втулки замка. Замок устанавливается, помещая его соединительные втулки в изготовленные дополнительные отверстия
  4. Проверяем правильность расточки отверстий, если необходимо, корректируем.

  5. Устанавливаем наружную часть замка и болтами скручиваем её с внутренней.
  6. Прикрываем дверь и наблюдаем где замок будет цеплять стойку двери.
  7. В случае необходимости стачиваем выступающие части внешней части замка со стороны, которой он прилегает к двери. Путем примерки замка к двери, подтачиваем его выступающие части, чтобы
  8. Собираем замок и подготавливаем его ответную часть — болт замка на стойке двери.

  9. Точно вымеряем местонахождение фиксатора, прикрыв дверь и отметив карандашом центр замка на стойке. Затем линейкой от кромки филёнки двери отмеряем расстояние до того места на замке, где должен находится фиксатор замка в закрытом состоянии. Переносим это расстояние на стойку и отмечаем центр болта.
  10. Просверливаем в стойке отверстие для установки фиксатора замка двери. Стойка выполнена из двух слоёв металла — несущая стойка и оперенье. В первой наружной части сверлим отверстие 10,5–11 мм диаметром, а во внутренней 8,5–9 мм и уже на ней метчиком на 10 с шагом резьбы 1 мм нарезаем резьбу для фиксатора.
  11. Плотно вкручиваем фиксатор и проверяем как он входит в зацепление с замком. Чтобы фиксатор не мешал закрытию двери, нужно заранее дорезать на нём резьбу вплоть до самой полиуретановой втулки, тогда фиксатор будет вкручен глубже в стойку.
  12. Теперь можно закрывать дверь и регулировать замок.
  13. Устанавливаем тяги от замка к ручкам открывания двери, кнопке блокировки и личинке замка, если она у вас задействована. Тяги придётся подбирать и дорабатывать по месту. Модернизированные тяги также хорошо справляются со своими задачами
  14. Проверяем работу всех устройств. Если все в порядке, собираем обшивку двери.

Бывает так, когда после установки замка отрегулировать его будет невозможно, потому что окажется недостаточно свободного хода у замка. Чтобы избежать этих проблем и не снимать замок, можно заранее рассверлить отверстия немного большего диаметра. Но сделать это нужно после всех замеров и доработок замка, перед окончательной сборкой.

Видео: установка бесшумного замка на ВАЗ 2107

https://www.youtube.com/embed/Voxsk_zFgC4?feature=oembed» allow=»autoplay; encrypted-media»>

Установка «евроручек» двери

На усмотрение автовладельца, он может дополнительно с бесшумными замками установить новые ручки открывания двери европейского образца. Евроручки помимо эстетичного вида также внесут свой весомый вклад в общее дело — дверь будет закрываться тихо и легко, а открываться комфортно.

Евроручки, выпускаемые для установки на ВАЗ 2105, 2106 и 2107, без проблем и переделок устанавливаются вместо заводских. На рынке представлены разные производители, выбор за вами. Например, ручки фирмы «Рысь», они давно зарекомендовали себя среди автолюбителей. Выпускаются в трёх цветах: белый, чёрный и под покраску в любой цвет.

Ручка устанавливается на штатное место без переделок, работает надёжно и пользоваться ей очень удобно

Видео: установка евроручек на ВАЗ 2105

https://www.youtube.com/embed/kIPOudYxAXE?feature=oembed» allow=»autoplay; encrypted-media»>

Особенности установки бесшумного на ВАЗ 2105, 2106, 2107

Следует учесть одну важную особенность, связанную с установкой бесшумных замков на «классику». После установки замка, рычажок, который отвечает за открытие замка, направлен в другую сторону, т. е. его нужно опустить для открытия замка, в отличие от заводского замка, где рычажок нужно было поднимать. Отсюда следует доработка штатных ручек открывания дверей или установка евроручки вверх ногами. На внутренний механизм ручки ВАЗ 2105 и 2106 необходимо установить дополнительный металлический флажок, на который будет закреплена тяга, таким образом, чтобы при открытии ручки флажок давил вниз.

Дополнительно изготавливается флажок, который будет толкать тягу вниз

Флажок устанавливается на ручку с той стороны, которая находится ближе к замку.

Флажок крепится болтов в предварительно просверленное отверстие с нарезанной резьбой

Приступая к работе, стоит руководствоваться принципом «Семь раз отмерь, один раз отрежь», здесь он будет как никогда кстати. Сделав все качественно, вы получите хороший результат. Теперь вам не придётся громко хлопать дверью, порой по несколько раз. Новые замки обеспечат тихое и лёгкое закрывание двери, особенно это отметят владельцы иностранных автомобилей, попавшие в салон вашего автомобиля. Несмотря на то что процесс установки бесшумных замков на автомобиль весьма кропотливый, требующий затрат как временных, так и материальных, результат будет радовать вас очень долго.

  • Антон Сухоруков

Антон. 35 лет. Женат, есть дети.

Замок в двери автомобиля – деталь, обычно почти не требующая ремонта, поскольку редко, когда выходит из строя. Но, как и другие составные части автомобиля, он изнашивается, причем особенно сильно на водительской двери, поскольку всякий раз, когда человек садится, или высаживается из авто, замок срабатывает. С течением времени это приводит к тому, что дверь начинает хуже закрываться, в частности, требуется посильнее хлопнуть ей, чтобы замок сработал, а иногда он и вовсе теряет работоспособность. Особенно ярко это проявляется на машинах устаревших конструкций, вроде классических ВАЗов. Поэтому в сегодняшней статье мы расскажем о замене замка передней левой двери на ВАЗ-2107.

Инструменты и материалы:

  • 2 отвертки – обыкновенная и крестовая;
  • Гаечный ключ на 10;
  • Фломастер;
  • Смазка для замка;
  • Новый замок.

Новая деталь продается практически в любом автомагазине и стоит порядка 300 руб. Фиксатор, внутренняя ручка и личинка стоят в пределах 100 руб. за 1 шт. или даже меньше. Дороже всего обойдутся внешние ручки – около 400 руб. за 1 шт. Впрочем, все вместе меняется редко, обычно, речь идет об одной из этих деталей.

Замену замка лучше выполнять в просторном и светлом помещении, как и любой другой ремонт. Также не забывайте о том, что клипсы обивки двери не слишком прочные, и отщелкивать их нужно с осторожностью.

Как заменить дверной замок на ВАЗ 2107

1) Поднимите ветровое стекло до конца вверх.

2) Демонтируйте обивку.

3) Найдите замок и отсоедините от него вручную 2 тяги: выключателя и наружной ручки.

4) Далее вам понадобится обычная отвертка, с ее помощью отсоедините тягу кнопки выключения замка.

5) Крестовой отверткой выкрутите 2 винта, крепящие желобок. Они расположены с торца двери.

6) Затем немного опустите его и выведете язычок из паза. После отодвиньте желобок вместе с уплотнителем.

7) Выкрутите крестовой отверткой 2 винта, крепящие внутреннюю ручку, а потом утопите ее в дверь.

8) Далее открутите еще 3 винта.

9) Теперь можно вынуть замок, заодно и тягу вместе с внутренней ручкой.

10) Обведите фиксатор фломастером (это облегчит обратную сборку), а потом при помощи ключа на 10 отверните 3 болта, которые его крепят.

11) Демонтируйте фиксатор и его регулировочные прокладки. Внимание! Прокладки выкидывать не надо, они могут пригодиться.

12) Смажьте новый замок смазкой, присоедините к нему тягу с внутренней ручкой, а потом проведите сборку в обратном порядке.

После установки замок надо отрегулировать, чтобы он правильно работал. Поэтому не спешите ставить обивку, а закройте/откройте дверь несколько раз, чтобы оценить, где требуется отладка. Как правило, регулировка осуществляется корректировкой положения фиксатора или внутренней ручки.

Как отрегулировать дверной замок на ВАЗ 2107

Если дело в неправильном положении двери, то ослабьте гайки крепления фиксатора, переместив его:

  • Наружу (при слишком тугом закрывании);
  • Внутрь (при слишком свободном закрывании);
  • Вверх (при опускании двери в закрытом положении);
  • Вниз (при поднятии двери в открытом положении).

Если дело в плохом отпирании с помощью внутренней ручки, то:

  • Ослабьте винты ее крепления и переместите ручку вправо/влево. Если проблема не решилась, повторите процедуру снова.

Завершив регулировку, не забудьте затянуть винты в обоих случаях.

Как можно заметить, замена замка двери – операция весьма простая, не требующая богатого набора инструментов, глубоких познаний в устройстве автомобиля и пр. Занимает она по времени несколько десятков минут, потратив которые, вы будете уверены, что дверь вашей машины надежно закрывается. А на сегодня все, до новых встреч!

Тюнинг дверных замков ВАЗ 2107

Всем нам очень хорошо знакомо, как двери закрываются на автомобилях марки ВАЗ, особенно на классике, и словно вы не регулировали на дверях замки, все одинаково, чего-то путного слишком сложно достичь. Вследствие этого предлагаю тюнинг дверных замков ВАЗ 2107, то есть предлагаю осмотреть процесс установки дверных замков от переднеприводных «жигулей» на классику. Приступим к установке с водительской двери.

Чтобы достичь желаемого результата нам потребуются.

1. Сам замок (замыкающий механизм).
2. Защёлка (внешняя часть замка… некоторые именуют шоколадка…).
3. Два винта от замка переднеприводного ВАЗа (винты которые скрепляют перечисленные выше запчасти в общее целое). Винты бывают двух видов: краткие и длинноватые, нам необходимы непосредственно длинноватые.
4. Железный тросик диаметром 1 .6мм, зажимы.
5. Винт для стойки от ВАЗа.

Тюнинг дверных замков.

• Берём замок, вернее сам механизм замка ВАЗ 2104 и отрезаем далее от него флажок.

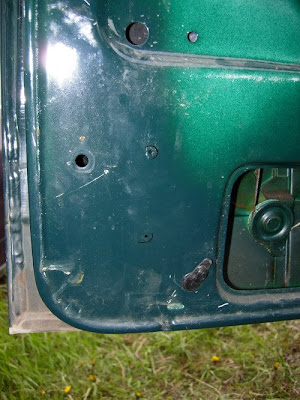

• Затем отвинчиваем старый замок со всеми тягами. Далее берем дрель и сверлом 10,5мм рассверливаем левое нижние отверстие.
• С внутренней части двери прилаживаем замок и замечает место верхней втулки замка под отверстие.
• Круглым ратфилем обрабатываем данное место до необходимой величины.
• Устанавливаем механизм замка на приготовленное место.
• Сейчас собираем весь замок. Пробуем прикрыть… Что не выходит? И вовсе не должно, покуда не должно. Защелка должна упираться в стойку (позднее мы решим данную проблему). Также появляются трудности в работе самого замка. Чтобы решить данную проблему необходимо немножко подвергнуть доработке правое нижнее отверстие круглым ратфилем. После чего все должно отлично действовать. Незамедлительно стоит проверить функциональность запирания замка. В случае если все хорошо, идем далее…
• Берём в руки напильник и наружную часть замка… С той стороны, коей прижимается к двери замок, есть два железные втулки, в них вставляются винты. Данные втулки нужно сточить. Стачивать необходимо не под самое основание, а оставить немного мм, т. к. когда сточить их полностью, то замок сможет развалиться.
• Совместно с втулками надлежит сразу сточить на замке угол.
• Теперь необходимо сточить на винтах шляпки, которыми прикручивается замок, так, чтоб были они с замком в одной плоскости. Собираем замок ВАЗ 2107.
• Попытаемся закрыть теперь дверь ВАЗ 2107. Обязано получиться. В случае если никак не выходит, то сделаете последующее: через деревянный брусок небольшим молотком начинаете понемножку утапливать замок. Впоследствии не очень большой работы дверь станет превосходно закрываться.
• Сейчас нам необходимо установить на стойку винт. А для этого прибегаем к последующей хитрости: берем кусок мела, защелку и защелкиваем на два щелчка и в место, Собственно, где обязан пребывать винт со стойки, туда вставляем мелок.
• Закрываем дверь, придавливаем её к уплотнителю и раскрываем. На стойке остается отпечаток от мелка.
• Сейчас необходимо просверлить отверстие для винта. Это возможно сделать 2-мя приемами:
1 Метод. В передней стенке просверливаем отверстие сверлом 9,0 и метчиком нарезаем резьбу на
10 с шагом – 1,5. Завинченный винт может препятствовать закрытию двери, вновь нам может помочь инструмент, в отсутствии которого не ограничился не один ремонт ВАЗа – это молоток. Через головку молотком, углубляем на стойке отверстие до необходимого результата.
2 Метод. Сверлом 10 .5мм в передней стенке просверливаем отверстие, о во 2-ой – 8 .5мм, нарезаем мечиком резьбу и ввинчиваем винт в стойку. Винт можно в стойке чем-нибудь зафиксировать – эпоксидной смолой либо чем-то наподобие. Пробуем прикрыть дверь. И начинаем регулирование. Процесс регулирования думаю описывать не надо, ибо в любом случае он персонален. Ослабляем винты, немножко смещаем замок, зажимаем, смотрим.

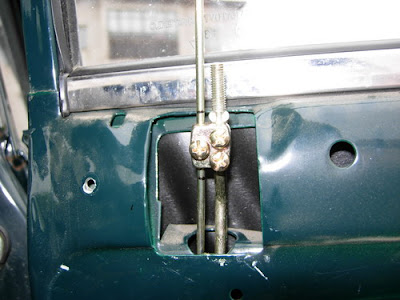

• Устанавливаем все приводы замка и подсоединяем ручки (описан процесс на правой двери). Снимаем наружную ручку и изготавливаем пластинку. Она станет исполнять роль рычага.
• Пластинка должна иметь эту длину, дабы немножко не доставала до бокового стекла, по-другому станет задевать за стекло и нечего работать не будет.
• Впоследствии того, как сделаете пластинку, собирайте и ставьте её обратно на место. Затем берем от привода боковой ручки тягу, которая осталась от старого замка, и отрезаем её до нужной длины.
• Если нужно, то подсоединяем личинку замка: все аналогично – гнем, ставим, проверяем.
• В случае если стоял на бывшем замке активатор от сигнализации, то его, конечно, подсоединяем и его: извлекаем из старого замка резиновую втулку. Данную резиновую втулку вставляем в новейший замок и запихиваем в неё тягу от активатора.
• Сейчас подсоединяем с внутренней части двери ручку. Делаем не очень большую петлю и одеваем на штырёк. На штырьке присутствует не слишком большая проточка. Из проволоки небольшого диаметра изготавливаем фиксатор, и подложив шайбу устанавливаем его.

Финишная прямая.

Остается лишь сделав петлю, соединить тросик с внутренней ручкой.
Ну вроде всё!!! Сейчас наслаждаемся! Дверь закрывается отлично! Главное привыкнуть и многократно извещать пассажирам, дабы не хлопали дверью!

Что необходимо для регулировки дверей ВАЗ 2107

Регулировка дверей ВАЗ 2107 своими руками требует минимума инструментов. Вам понадобятся:
мощная ударная крестовая отвертка (обычной отверткой открутить и затянуть винты крепления не получится);

  • накидной ключ на 10;
  • молоток;
  • силиконовая смазка;
  • маркер.

Вместо накидного может подойти рожковый ключ, но тогда есть риск сорвать грани болтов.

Что необходимо регулировать

Регулировка задней двери ВАЗ 2107 не отличается от установки положения передней. Осуществляется она путем установки верного положения фиксатора, а не дверного замка. Сами замки устанавливаются неподвижно и изменить их положение практически невозможно.
Замки устанавливаются непосредственно в торцах дверей машины, а фиксаторы — на стойках кузова. При закрытии дверей замок входит в фиксатор, удерживаясь внутри за счет запорного механизма.
Если дверь неправильно стоит в проеме, нужно отрегулировать положение дверных петель или заменить их новыми.

Когда нужна регулировка дверей ВАЗ 2107

Если замок и фиксатор смещены относительно друг друга, дверь плохо закрывается. В момент закрытия чувствуется, что она будто упирается в препятствие. Обычно замок вместе с дверью смещается и ударяется в нижнюю или верхнюю часть фиксатора, приподнимая дверь. Исправить ситуацию можно, отрегулировав вертикальное положение фиксатора. Если дверь приподнимается при закрытии, фиксатор нужно опустить, если опускается — поднять.
Другая распространенная ситуация — дверь легко закрывается, но плохо держится в закрытом положении. В этом случае возможно открытие двери при движении (особенно в повороте), что чревато серьезными неприятностями. Если замок исправен, проблема исправляется путем смещения фиксатора вглубь, в сторону салона авто.

Как отрегулировать дверь ВАЗ 2107

Регулировка передней двери ВАЗ 2107 производится чаще. Особенно это касается двери со стороны водителя. Регулировка двери включает два этапа:

  • регулировка дверных петель;
  • регулировка замков дверей.

Перед регулировкой желательно смазать замки и петли силиконовой смазкой. Это улучшит их работу и устранит возможные проблемы при срабатывании замка.
Чтобы отрегулировать положение петель, необходимо выполнить такие действия:

  • выставить на ударной отвертке режим откручивания;
  • резким ударом молотка ослабить затяжку винтов крепления петель;
  • слегка опустить или приподнять дверь, чтобы выровнять зазор между ней и кузовом авто;
  • затянуть винты крепления;
  • проверить положение двери;
  • при необходимости повторить регулировку.

Когда положение двери в проеме отрегулировано, можно перейти к регулировке замка, вернее, к регулировке положения фиксатора. Делается это так:

  • очертить маркером линию по периметру фиксатора (таким образом можно выяснить его начальное положение;
  • ключом на 10 ослабить три болта крепления фиксатора замка;
  • сместить фиксатор вниз или вверх так, чтобы замок свободно входил в него, не ударяясь верхней или нижней частью;
  • если дверь закрывается “на один щелчок”, фиксатор необходимо немного сместить наружу, если же легко закрывается, но болтается — вглубь;
  • затянуть болты крепления;
  • проверить работу дверного замка;
  • повторить регулировку, если дверь закрывается недостаточно хорошо.

На этом регулировка двери ВАЗ 2107 закончена. Можно отправляться в путь.

Купив свой ВАЗ-21074, я практически сразу же оценил неудобство от отсутствия центрального замка. Я думаю, рассказывать никому не надо.
Поэтому первым делом было решено установить на автомобиль центральный замок.
Поиски в Интернете дали ясность, что же мне конкретно нужно. На авторынке был куплен комплект центрального замка на 4 двери.

В нем имелось: два 5-контактных актуатора для передних дверей, два 2-хконтактных актуатора для задних дверей, контроллер, набор необходимых проводов, тяги и крепежные принадлежности.

Сразу оговорюсь, что провода были достаточной длины и толщины, мощности актуаторов хватило для ВАЗовских замков (о возможных проблемах — ниже), поэтому добавлять практически ничего не пришлось.
Мне хотелось большего, а именно электрозамок багажника и дистанционное управление центральным замком с брелка, поэтому в довесок была куплена простейшая сигнализация, и соленоид для замка багажника.
Что нам потребуется для работы? Некоторое количество проводов, саморезы 15-20 мм с прессшайбой (такая широкая плоская шляпка, можно со сверлом, а лучше без, т.к. кузовное железо достаточно тонкое). Еще мне понадобились резиновые трубки («гофры») для перехода проводки в двери и прочие мелочи вроде наконечников для проводов, изолента, термоусадки и т.п.
Из инструментов: шуруповерт с насадками и сверлами, отвертки, стандартный набор электроинструмента, маркер. Могут понадобиться некоторые гаечные ключи.
Напомню, что при работе с бортовой проводкой автомобиля обязательно нужно снимать отрицательную клемму с аккумулятора. Не важно, врезаетесь вы в провода или просто шевелите жгуты. Неприятности в виде поплавившейся проводки гораздо печальнее слетевших настроек автомагнитолы.
Итак, начнем.
Проводка
Начинать надо с определения местоположения контроллера. Я для себя определил место на перегородке кузова между бардачком и полкой.
Затем нужно раскидать и проложить проводку. Размотав провода из комплекта, определяем по длине пучков, какой из них к какой двери подвести. К задним дверям провода удобно проложить под пластмассовыми накладками порогов, затем по средней стойке через отверстия, которые предстоит просверлить, в дверь. В левую часть машины провода прокладываем под торпедой, дальше таким же маршрутом к дверям.
От аккумулятора тянем провод с +12В для питания всей схемы. Этот же провод будет использоваться для питания сигнализации. Сначала я хотел поступить по-умному и запитаться где-нибудь в колодках монтажного блока (блока предохранителей и реле), но, увидев, насколько сложно к ним подползать, решил проложить провод прямо к клемме аккумулятора. Опять же, в случае каких-нибудь поломок сигнализации этот провод будет проще отключать.
На проводе питания обязательно должен быть предохранитель. Обычно он идет уже установленным в жгуте «из коробки».
Контроллер ЦЗ к проводам пока подключать не нужно.
Задние двери
Начинать устанавливать актуаторы лучше с задних дверей, чтобы потом было удобней проверять срабатывание ЦЗ при отпирании/запирании двери ключом.
Снимаем с двери обшивку и верхнюю пластиковую накладку.
Сначала определяем, где будут переходить провода из стойки в дверь. Сверлим сверлом на 5 мм отверстие в двери, закрываем дверь, и маркером через отверстие ставим точку на стойке.

Затем сверлим отверстие в стойке. Проверяем соосность отверстий и рассверливаем их до достаточного диаметра. Просовываем провода через отверстия, между стойкой и дверью не забываем продеть гофру. У меня были гофры довольно большого диаметра, а сверла такого не было, поэтому в задней двери я ограничился термоусадочной трубкой (о чем впоследствии пожалел и в итоге все равно переделал на гофру).

Сложней всего было найти место для крепления актуатора. Сначала я хотел прикрепить его к горизонтальной тяге, но эксперименты показали бесполезность этой затеи, поэтому место нашлось в нижней передней части двери, под вертикальной тягой кнопки блокировки замка.

Хотя в Интернете нашел описание варианта с горизонтальным креплением:

Одеваем тягу из комплекта на актуатор, засовываем актуатор вместе с тягой через технологические отверстия на место установки (именно в такой последовательности, иначе потом будет не вставить тягу).
Закрепляем актуатор с помощью монтажной планки, сам актуатор прикручиваем к планке саморезами, идущими в комплекте, а планку к двери прикручиваем саморезами, о которых я написал в начале статьи.
Проверяем, что актуатор не мешает опусканию стекла.
Прикручиваем тягу актуатора к тяге кнопки блокировки замка с помощью крепежа, идущего в комплекте ЦЗ. Одну из тяг пока не фиксируем. Поднимаем оде тяги вверх, на тяге актуатора ставим метку маркером около крепежа. Затем опускаем обе тяги вниз, ставим еще одну метку. Располагаем крепеж посередине между метками и фиксируем вторую тягу.

Проверяем работу актуатора. Для этого тянем от аккумулятора провод с +12 В. Подключаем один конец актуатора к этому проводу, а второй – к земле, и проверяем срабатывание актуатора. Затем меняем полярность, а проверяем срабатывание в другую сторону. Проделываем это несколько раз.
Если все работает как надо, то вам повезло. 😉
Если замок не открывается/закрывается полностью с первого раза, это означает, что замок слишком тугой, и актуатор с ним не справляется. Тут возможно несколько вариантов решения: а) смазать места крепления тяг с другими деталями (очень помогает!); б) подрегулировать положение тяг относительно друг друга; в) поставить более мощный актуатор; г) доделать замок, удалив лишнюю деталь. 🙂
О последнем подробнее. Снимаем качалку, соединяющую тягу кнопки блокировки замка с горизонтальной тягой, идущей к самому замку. Удаляем с этой качалки пружинку. Эта пружинка отвечает за блокировку замка при закрывании двери с нажатой кнопкой блокировки замка. После удаления пружинки дверь сама блокироваться не будет. При наличии центрального замка, особенно связанного с сигнализацией, эта функция особого смысла не имеет, поэтому я с легкостью с ней расстался. Но иметь в виду это следует.

Ставим качалку на место, прикрепляем тяги. Проверяем работу актуатора. Если все работает хорошо, обрезаем излишек тяги. Проверяем, чтобы резиновый гофрированный пыльник на актуаторе сидел на месте, если нет — поправляем.
Подключаем концы актуатора к проложенным в дверь проводам, соединительные клеммы обматываем для надежности изолентой, и собираем дверь обратно. Еще раз проверяем работу актуатора, подавая напряжение на провода, идущие от двери к контроллеру.
Если дверь перестала как следует запираться/отпираться, проверяем, не мешает ли чего после ее сборки. Возможно, если провода использованы слишком тонкие, актуатору просто не хватает напряжения. Придется заново проложить более толстые провода.
Со второй дверью проделываем все то же самое, но в зеркальном отражении. 🙂
Передние двери
С передними дверями касательно актуаторов все намного проще. Честно говоря, я думал, что будет наоборот.
Снимаем с двери обшивку. Пластиковую накладку можно оставить.
Примеряем место для установки актуатора так, чтобы ось тяги актуатора совпадала с осью тяги кнопки блокировки замка (см. фото). Делаем маркером метки для отверстий, затем по меткам сверлим отверстия диаметром 3,5-4 мм.


Засовываем актуатор с тягой на место, в отверстия вставляем саморезы из комплекта, и прикручиваем актуатор без всяких установочных планок. Проверяем, как опускается стекло.
Ставим крепеж тяги, делаем точно такие же отметки маркером, как и на задней двери, фиксируем тяги.

Делаем проверку. Проверку надо делать при закрытых дверях, сидя внутри. Сначала проверим на открывание-закрывание. Подключаем провод +12 В и землю к концам того же цвета, что и у двухконтактных актуаторов (у меня это синий и зеленый провода). Меняем полярность, снова проверяем.
Если все нормально, подключаем все концы к проводам от контроллера. Сам контроллер тоже подключаем к разъему жгута, подаем на него +12 В (через предохранитель).
Теперь проверяем работу замков от ключа. Закрываем дверь, и снаружи ключом открываем/закрываем замок. При этом должны срабатывать актуаторы всех дверей. Точно также можно проверить срабатывание от кнопки блокировки замка.
Если в каком-либо направлении ЦЗ не срабатывает, нужно попробовать сдвинуть тяги относительно друг друга.
После того, как все проверено, можно уложить провода. Излишек тяги на всякий случай не обрезаем, а подматываем ее конец к другой тяге изолентой, чтобы не дребезжала. Заодно это повысит жесткость.
Если у вас уже установлена акустика, то наверняка уже имеются нужные отверстия и трубка для перехода проводов из кузова в дверь. Если нет, то придется их сделать, как и у задней двери. Если трубка тонкая, то возможно придется ее заменить, если все провода в нее не пролазят. У меня получился приличный пучок: 5 проводов актуатора, 2 провода акустики, 1 провод подогрева зеркала, 1 провод земли (надежной земли в дверях нет).
Я использовал резиновую трубку с наружным диаметром 14 мм. В такой трубке остался запас для проводов будущего электростеклоподъемника. 😉 С одной стороны трубка тоньше, эта сторона должна быть с внешней стороны изгиба (сорри за тафталогию), чтобы не было изломов.

Кстати, прокладка проводов в левую дверь будет немного затруднена – мешает руль. 🙂 После прокладки все подключаем, подматываем изолентой соединения, и собираем дверь. Проверяем работу ЦЗ при собранной двери.
Аналогично поступаем со второй дверью.
Заключительные мероприятия
Подключаем контроллер к колодке с проводами. Подключаем аккумулятор. Замки в этот момент могут сработать в какую-либо сторону, поэтому держите ключи от дверей при себе, или не закрывайте двери.
Проверяем работу замков, отпирая и запирая обе передние двери как снаружи ключом, так и изнутри кнопками блокировки замка.
Если какой-либо из замков работает «в противофазу», значит, перепутана полярность его подключения. Нужно поменять провода местами.
Кнопки блокировки замка с дверей можно снять, а лучше оставить.
За «снять» есть только один аргумент: якобы безопасней, дверь нельзя будет открыть крючком через приоткрытое стекло. Этот аргумент исчезает, если поставить безопасные кнопки (без шляпок).
За «оставить» есть три аргумента: 1) не нарушается эстетика; 2) по кнопкам видно, заперты двери или нет (при неплотно закрытой передней двери ЦЗ может дать отскок на отпирание); 3) имеется возможность запирать и отпирать двери изнутри, не устанавливая в салоне всяких дополнительных кнопок.

Понравилась статья? Поделиться с друзьями:
