Установка передних динамиков 16 см в диаметре, установка колонок без распилов и подиумов

1. Установка передних динамиков 16 см в диаметре

2. Установка 16 колонок в Приору без распилов

3. Установка 16 динамиков в дверь без подиумов

1. Установка передних динамиков 16 см в диаметре

Наконец-то у меня появилась магнитола. Магнитола недорогая SoundMAX SM-CCR3037.

SoundMAX

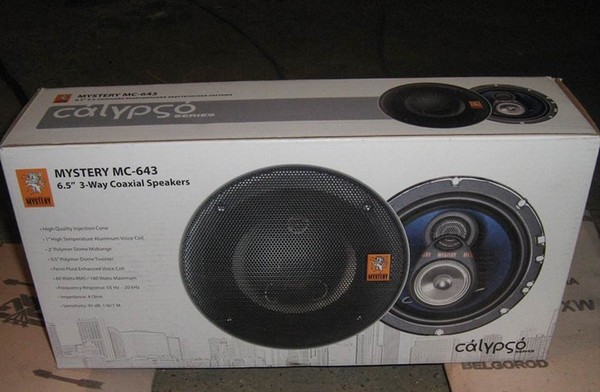

Купил динамики Mystery.

Как посоветовал друг взял 16, у них звук должен быть получше. Но вопрос в другом как его установить в дверь, ведь размер стандартный под 13 динамики.
Сегодня решил поставить самостоятельно.
Внизу предоставлен фото отчёт процесса установки передних динамиков.
Чтобы снять обшивку нужны будут: отвертка и ключ звездочка. Спасибо автоВАЗу придется покупать набор ключей звёздочка. Наверно ещё много таких подводных камней.

Забегая вперёд пластик, как и клипсы у дверей Приоры неплохие, сравнение с бывшей двенашкой.

Стандартное место под динамики на 13. Аудиоподготовка есть — правильно сказать два провода под динамики выведены.

Такая бумажка уже шла в комплекте с динамиками, мне осталось только обвести круг в удобном месте.

На будущее — смещать отверстие как на этом рисунке не стоит. Крайняя клипса на обшивке будет задевать динамик. На второй двери отверстие сделал, выше не смещая в сторону. Неудобно было крепить, зато обшивка села отлично.

Для хорошего крепления динамика к жести двери, взял в качестве подложки 9мм. фанеру

Чтобы не задевало крепление клипсы на обшивке, сточил край динамика.

Динамик на проставке

Динамик на фанерной проставке

примерил динамик

Подходящего материала для шумоизоляции не было, зато под рукой оказался такой — фольгированный изолон.

Не профессионально скажите вы, согласен. Но лучше изолон, чем вообще ничего.

Всё готово, можно одевать обшивку.

инсталляция завершена

закрываем обшивкой

родная решёточка

2. Установка 16 колонок в Приору без распилов

Сам процесс не сложный, музыку выбирал тщательно, но не дорого, думаю многим подойдет такой вариант.

За основу была голова Pioneer, которая досталась мне от отца, когда я еще ездил на 99. Приятная вещь с AUX и Bluetooth. Названия уже не вспомню, да это и не столь важно, ведь играют сейчас большинство магнитол «на уровне», мне хватало.
Самым главным казусом для меня стала покупка динамиков, много ходил, слушал, выбирал. Остановился на Alpine SXE-1750s спереди и SXE-69c2 сзади. Хорошие средние, не хрустящие низкие + твиттеры в комплекте (правда без кроссоверов, но не беда, тянут). Прочитал огромное количество блогов про установку 16″ колонок в передние двери. Подавляющее большинство из них в тексте как бы намекали, что двери придется пилить и мастерить проставки. Проставки решил приобрести на авторынке, чтобы не мучиться и не прогадал. Не беда, подумал я, и вооружившись терпением, инструментом и лобзиком поехал на дачу.

В разборе, под шумкой уже, нижний слой

Разобрав автомобиль (двери, пороги, заднее сиденье), принялся шумить дверки. Для одной двери хватило листа, фольгированного изолона (простите, если назвал этот материал как-то не так, барыга продавал мне его под таким названием). Далее, примерив саму колонку в штатное 13″е место, был приятно удивлен тем, что сердечник почти полностью скрывается в двери и вместе с проставкой обнадеживает на отсутствие жестких слесарных изваяний с жигулевским металлом.

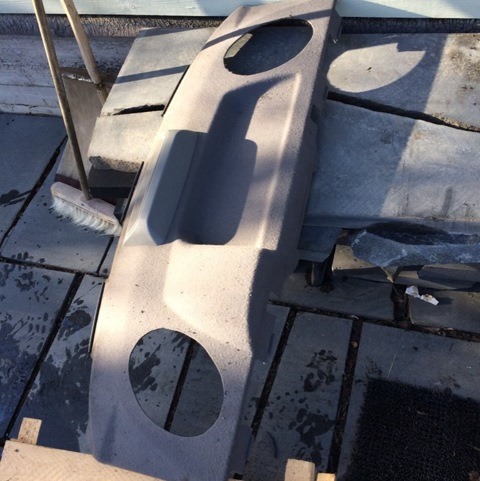

Полка, ничего интересного, режется лобзиком без проблем, склеена хорошо

Проставка

Покумекав с отцом, решили мальца преобразить проставку, а именно, подпилили ее под изгиб двери и «о, чудо.», колонка встала «как влитая», единственное, пришлось немного подрезать пластик двери изнутри, т.к. немного задевал и при движении мог бы создавать неприятные шорохи.

Пластик, главное не перестараться и не задеть обшивку

Не было инструмента, малость поцарапал пластик, не страшно

Проставка режется

Почти в родные крепежные отверстия

Место твиттерам выбиралось исключительно с точки зрения эстетики, т.к. особых верхов они не дают, да и не хотелось воротить на стойках.

Дверь в конечном результате

Задние колонки встали без проблем после небольшой кастомизации (мне просто нравится это слово) полки. Для поддержки низких частот был выбран простой корейский активный сабвуфер Fusion FBS-AW12. С его установкой так же не было никаких хлопот, скажу только, что удобнее кидать силовой кабель не на аккумулятор, а на блок предохранителей, и смотрится такой вариант более удачно и удобнее в разы, а после некоторых манипуляций с самим блоком, вообще походит на штатный провод.

Просто рассверлил 2 отверстия и все

Конечный вид

3. Установка 16 динамиков в дверь без подиумов

На десятке эти динамики стояли в подиумах сверху обшивки, что позволяло не резать обшивку, и не вырезать метал двери.

Но на приоре под все подиумы приходиться резать обшивку и подиумы, которые я видел, занимают очень много полезной площади, а некоторые, не дают полностью открываться бардачку.

Я решил не резать обшивку, а врезать в металл двери (так надёжнее, да и звучать через 16 лучше, чем 13)

Обвёл по шаблону очертания нового отверстия

Вырезал лобзиком с пилкой по металлу

Лишнее

Приложил динамик разметил и просверлил крепёжные отверстия

Так-как посадочная плоскость не ровная, во впадинах я проклеил в 2 слоя, а потом заклеил сверху. Плоскость теперь ровная

Посадочная плоскость ровная

Ободок в сантиметре от динамика. На всякий случай, нужно срезать.

Примерка

Окончательный вид карты

По звучанию сравнить сложно (т.к. в десятке дверь не проклеивал), но звучит достойно.

Лада Приора Хэтчбек «Black Style» ›
Бортжурнал ›
Динамики в задние двери!

Всем доброго времени суток!

Ну вот две недели назад забрал свою ласточку из салона, где мне делали шумоизоляцию и обшивали сидения и потолок!

Так как обшивки дверей мне на тот момент ещё не обшили, то было принято решение врезать в задние двери динамики. Снял обшивки с дверей и вот понеслось!

Первым делом примерил место под динамики на машине, чтобы они не во что не упирались. Подобрав место понёс шкурки домой (в тепло).
Вооружишись электролобзиком, паяльником и шуруповёртом приступил…

Приставив динамик к обшивке разметил место его кремления маркером и начал вырезать. Ещё перед началом работы понял, что мне очень сильно помешают кармашки (которые были выпуклые и как раз находились на четверти места, занимаемого моим динамиком), поэтому не долго думая вырезал и их.

Примерил динамик и всё отлично подходило, но оставались небольшая дырка в обшивке, после выреза кармашка! Взяв в руки паяльник и остаток пластмассы с передних дверей, так как там я тоже поставил подиумы и динамики побольше, примерил их по месту и начал паять! Результат на лицо)))






Чтобы динамик не упирался в железо двери, решил вырезать небольшой подиум под динамик из фанеры, да и жёсткости обшивке придать тоже не помешает.

Было два варианта:

1-й

2-й

Второй вариант и оставил.

Вот так сказать вид сверху:

И просто сам «подиум»:

Всё это осейчас обшивается чёрным кожзамом.
Посе установки на машину сфоткаю Вам конечный результат!
