Сборка, установка ГБЦ, ГРМ и все такое!

После утомительной притирке клапанов и засухаривания наконец устанавливаем ГБЦ на место. Проблем с притиркой особо не было, но пришлось шарошить все выпускные и впускные клапана, пришлось делать направляющую 5,5 мм под шарошку. Это все мелочи результат порадовал, после окончательной притирки клапаночки сидят лучше заводского штампа!
Фото-1.

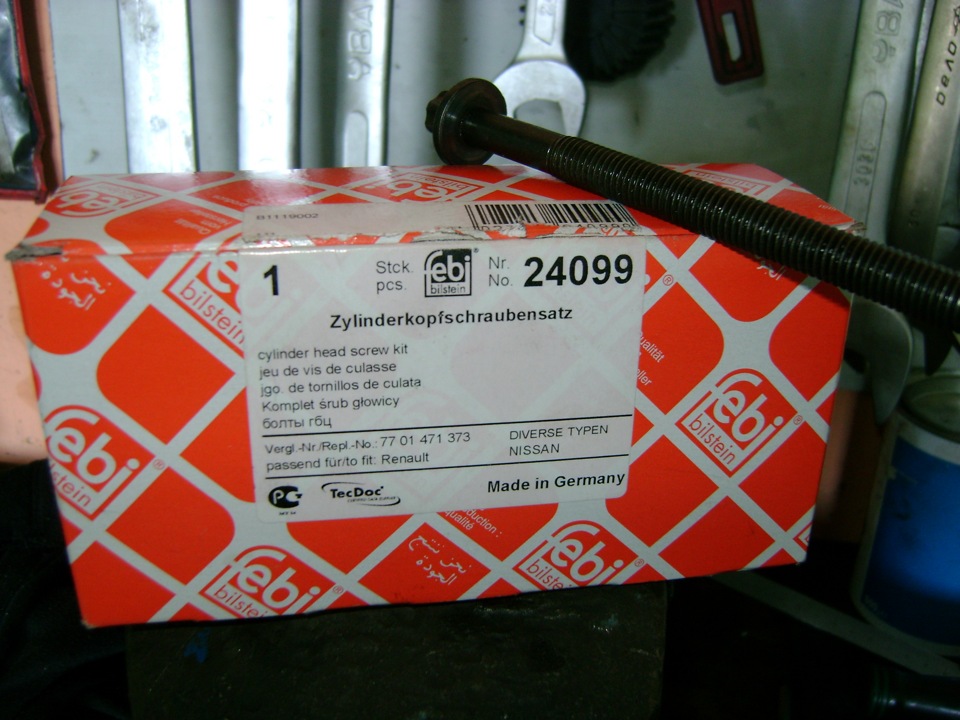

Прежде чем устанавливать ГБЦ обязательно купите новые болты для крепления ГБЦ — цена вопроса 800 руб.
Фото — 2.

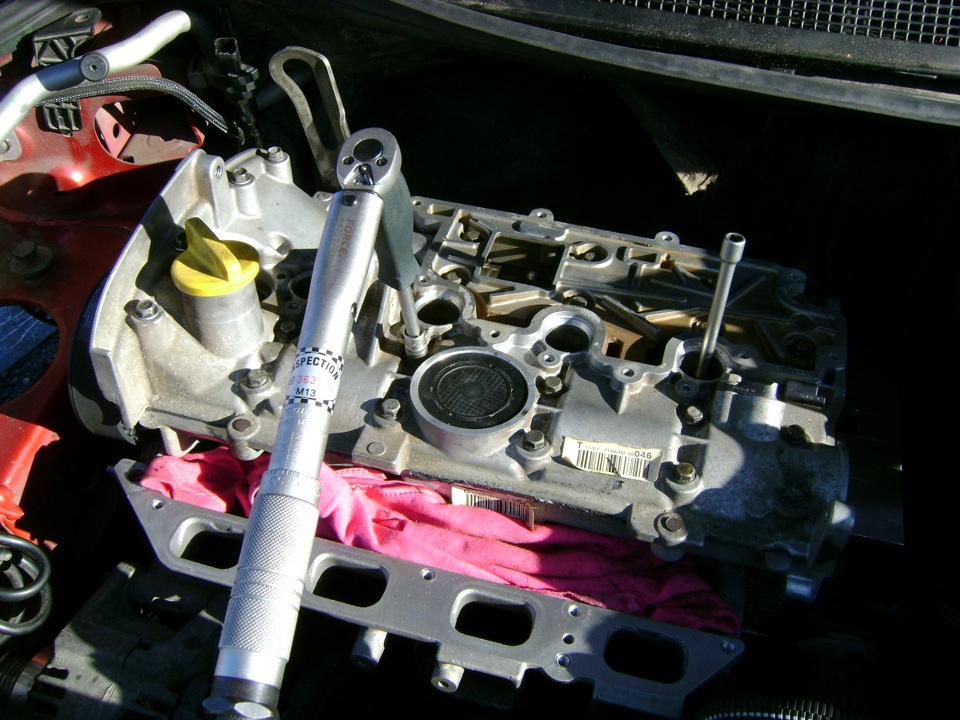

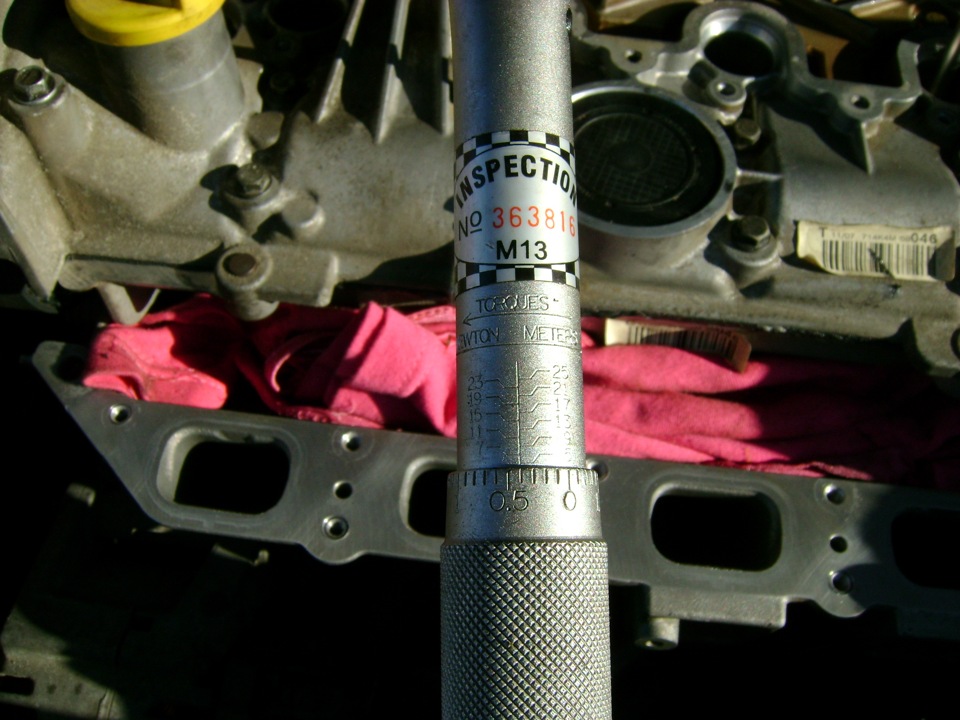

Устанавливаем прокладку, ГБЦ, берём новые болты и динамометрический ключ (хорошая штука скажу я вам).
Фото — 3.

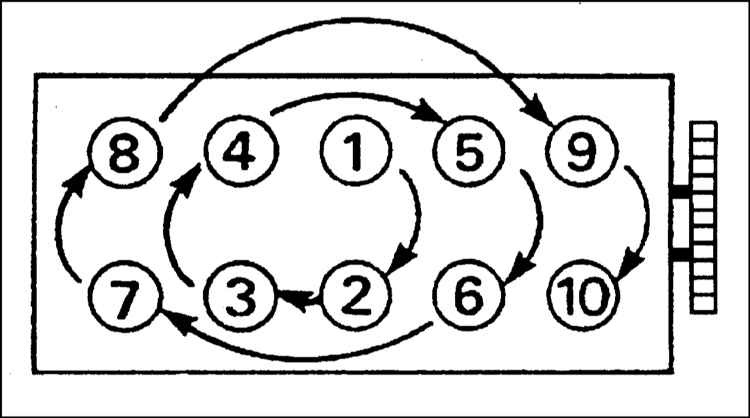

С помощью ключа устанавливаем значение равное 20 н.м. и протягиваем болты в следующем порядке.
Фото — 4.
Далее в том же порядке с 1 по 10 закручиваем поворотом ключа 90 градусов (приблизительно получиться 58-60 н.м по динамометрической шкале). Со старыми болтами это может не прокатить имейте это в виду. Здесь ВСЁ. …Обязательно зафиксируйте коленвал в верхней мёртвой точке до того как уложите валы, ВНИМАНИЕ, шестерня ГРМ коленвала сидит на конусе не смотря на то, что в ней есть пробел под шпонку это враньё, пока она не прижата болтом она не вращается, будьте внимательны. Установите в гнездо головки блока первого цилиндра в которой ещё не лежат валы, длинною отвертку, вставте болт в каленвал и слегка прижмите. Крутиться вал легко, сильно не зажмёте не бойтесь, смотрите на отвертку и ловите ВМТ. Маркером сделайте отметку как выловете. В блоке с права под датчиком найдите болт, открутите его, зафиксируйте положение каленвала (приспособление и чертёж прилагается на фото 10), либо используйте показания длинной отвёртки ВМТ.
Фото — 5.

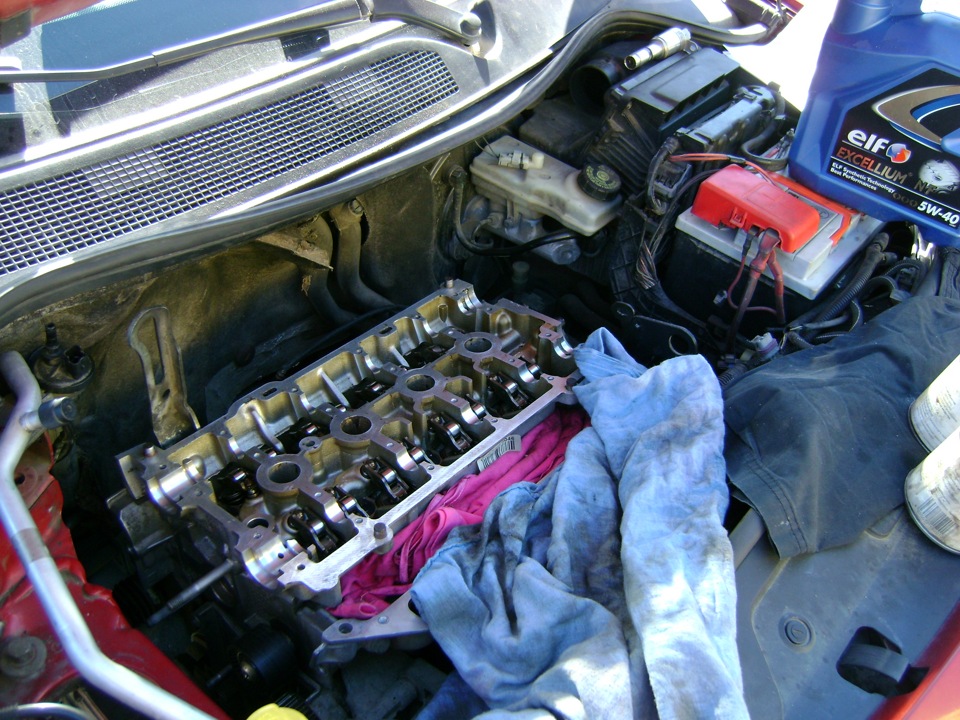

Устанавливаем на место толкатели и рокера, предварительно обильно смажьте маслом.
Фото — 6.

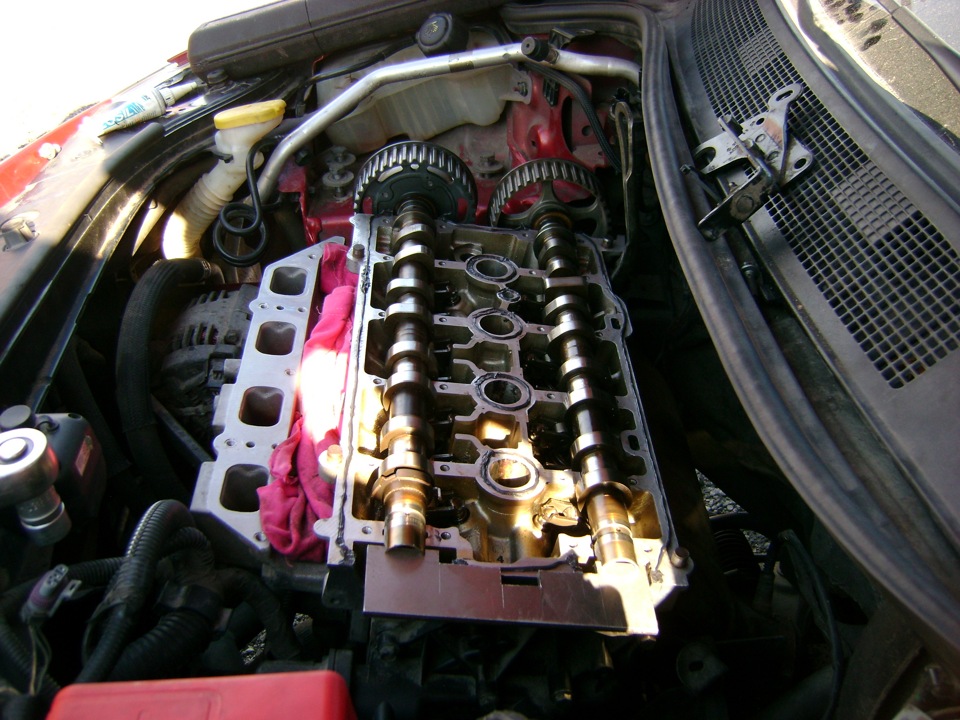

Подготовте валы и уложите их не место, обильно смажьте маслом постели приопускающие шейки валов.
Фото — 7
Подготовьте крышку ГБЦ, предварительно очистив от старого герметика.
Фото — 8.

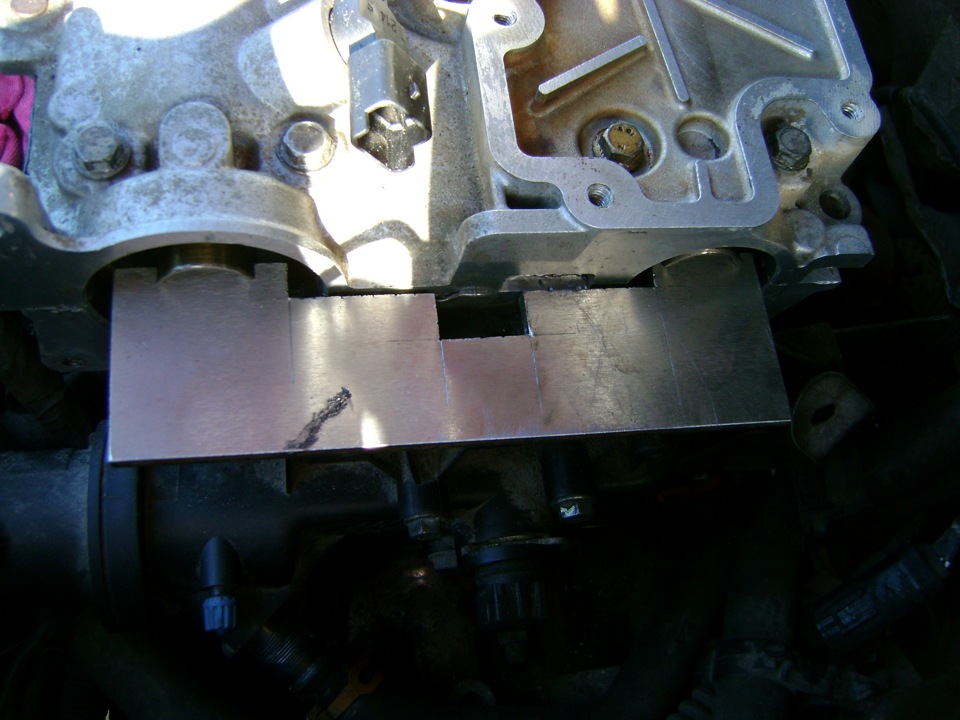

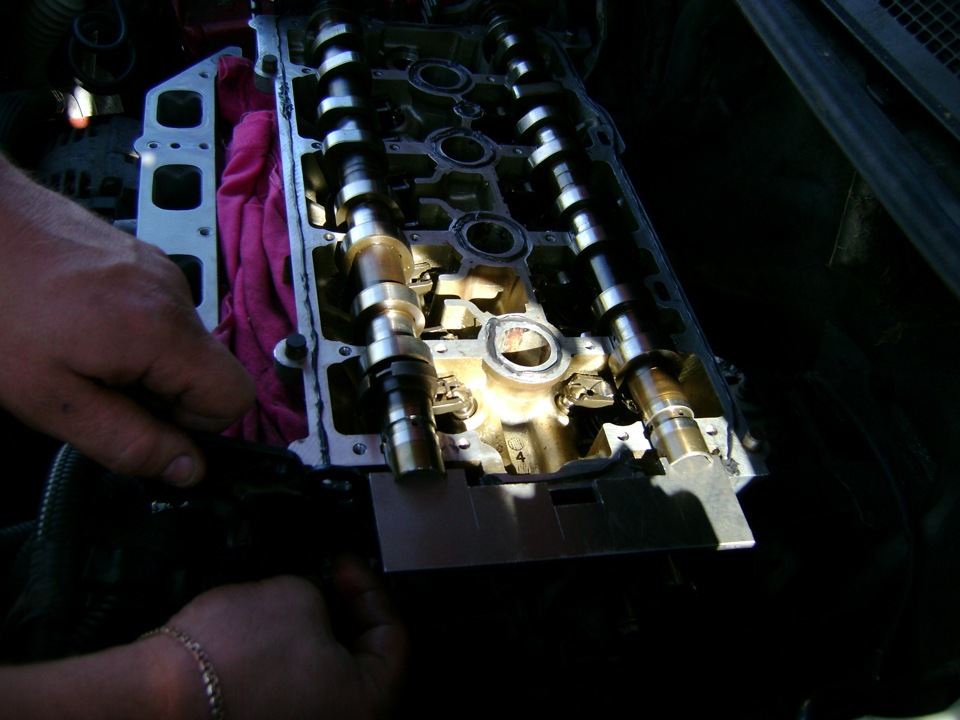

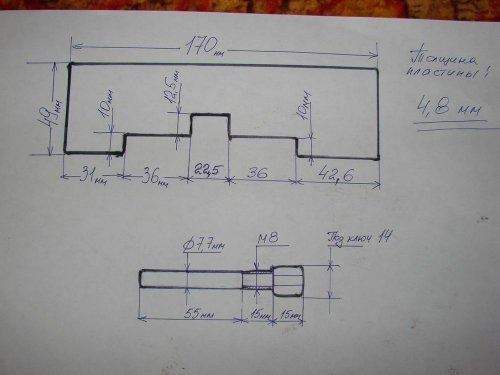

Нанесиле герметик на ГБЦ и установите крышку предварительно зафиксировав валы приспособлением которое пришлось делать самому.
Фото — 9,10,11,12.

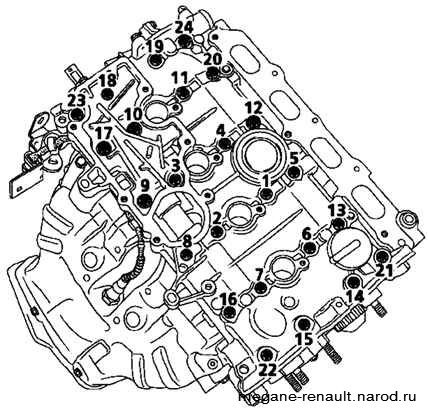

Затените болтики в порядке как на рисунке, с помощью динамометрического ключа с установленным усилием 13-15 н.м. С учетом того, что каленвал находиться в ВМТ, клапана не погнет смелее.
Фото — 13,14

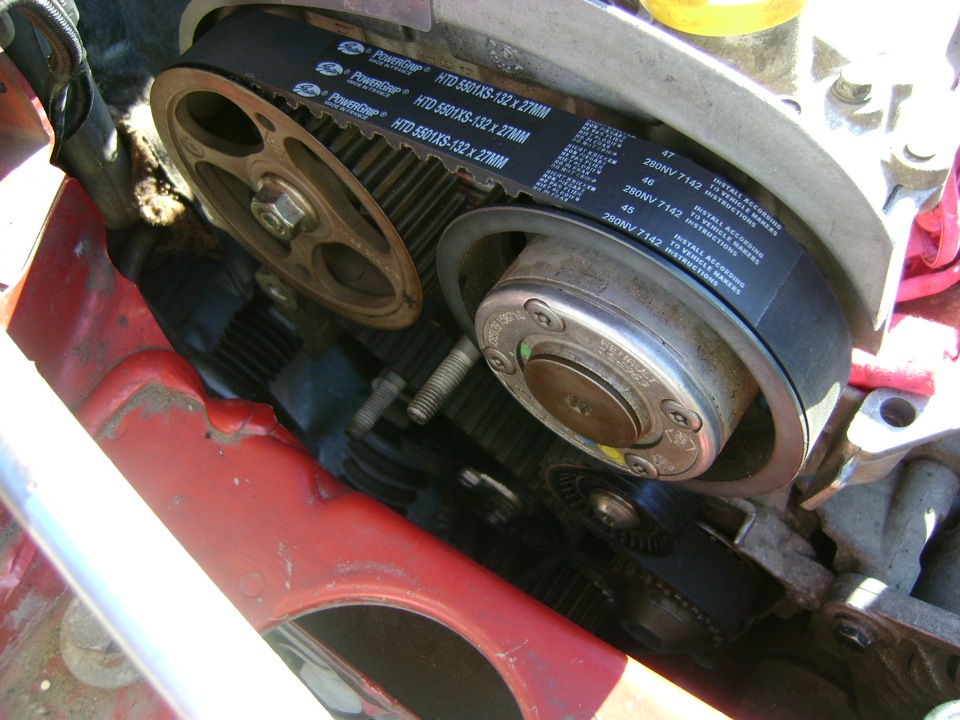

Далее убедитесь что коленвал не прокручивается, а валы зафиксированы приспособлением как показано на фото 11. Установите ремень и ролики, натяните ремень с помощью ролика по часовой стрелке (лдя этого понадобиться ключ на 16 и шестигранник из набора № 7 или 8) Проверте натяжку ремня визуально не сильно и не слабо.
Фото — 15.

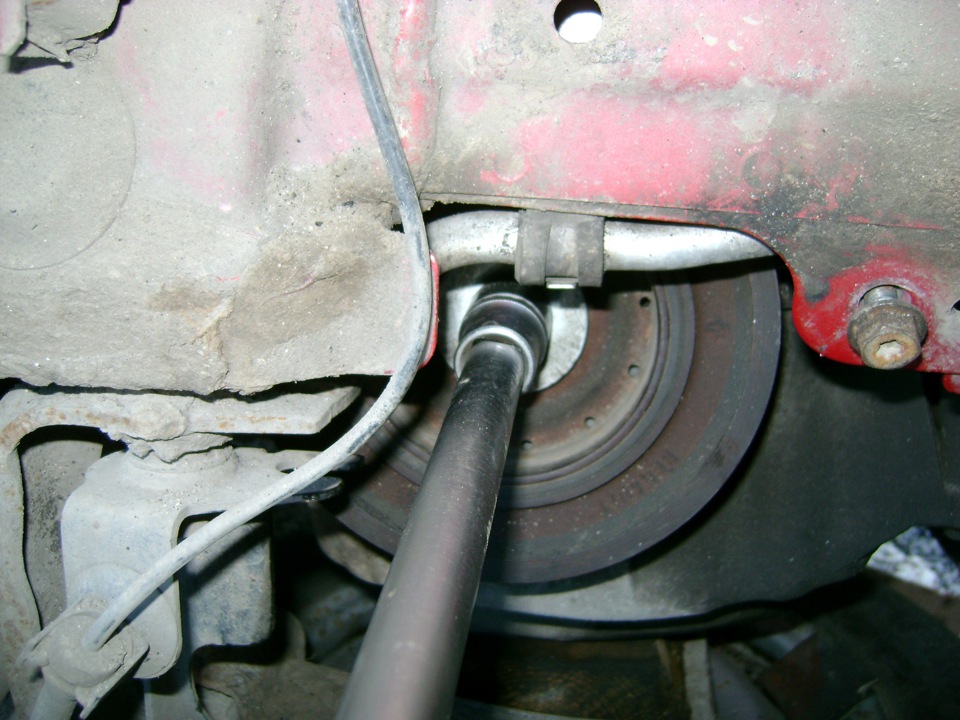

На крепёжный болт каленвала голвка на 18 и головочный удленитель, дайте нагрузку 20 н.м.с помощью динамометрического ключа и поверните ключ на 100 градусо на затяжку.
Фото 16.
Удалите болт фиксации каленвала и пластину фиксации распредвалов. Прокрутите каленвал 2-3 раза проверте ВМТ(отвертка в первом цилиндре) и положение распред валов с помощью приспособления для фиксации (моя пластина на фото 11). Если все сходиться значить можно позволить фронтовые сто грамм. И так ремень установлен, начинаем вешать остальную херь. Об этом чуть позже спать хочу!

Установка прокладки ГБЦ (двигатели К4J, K4M) Renault Megane II

Страница 1 из 3

Установку головки блока цилиндров производим после ремонта, осмотра и дефектации.

Перед установкой головки блока цилиндров устанавливаем поршни цилиндров на середину хода

Нужно обезжирить посадочные поверхности головки блока и блока цилиндров.

С помощью отвертки и намотанной ветоши (рис. 2) удаляем из резьбовых отверстий болтов крепления головки блока цилиндров масло или охлаждающую жидкость, попавшие туда при снятии головки

Проверяем наличие направляющей втулки на блоке цилиндров.

Устанавливаем на блок цилиндров приспособление Mot.104 или обрезанную шпильку в качестве второй направляющей.

Устанавливаем на блок цилиндров прокладку головки блока цилиндров.

Устанавливаем головку блока. Выворачиваем приспособление Mot.104 или обрезанную шпильку в качестве второй направляющей.

Затягиваем болты крепления головки блока в указанной последовательности на рисунке 5 моментом 20±2 Нм.

После затяжки болтов еще доворачиваем все болты в указанной последовательности на угол 240±6˚.

Устанавливаем гидрокомпенсаторы клапанов (рис. 6).

Проверяем работоспособность гидротолкателей: — надавливаем на верхнюю часть гидротолкателя, если цилиндр вдавливается легко, то возможно гидротолкатель забит смолами.

вследствие коробления головки блока из- за перегрева.

Вам потребуются: торцовые головки «на 10», «на 16», «на 18», головка TORX Е14, ключ «на 13», отвертка с плоским лезвием, фиксатор для установки ВМТ, фиксатор распределительных валов, динамометрический ключ, пас­сатижи.

Операции по замене прокладки головки бло­ка цилиндров для наглядности показаны на снятом двигателе.

1. Снизьте давление в системе питания

(см. «Снижение давления в системе пита­ния двигателя», с. 100).

2. Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

3. Слейте жидкость из системы охлажде­ния двигателя.

4. Снимите ремень привода вспомога­тельных агрегатов (см. «Замена ремня при­вода вспомогательных агрегатов», с. 66).

5. Снимите ремень привода газораспре­делительного механизма (см. «Замена ремня привода газораспределительного механизма и его роликов», с. 68).

6. Отсоедините приемную трубу от выпу­скного коллектора (см. «Замена элементов системы выпуска отработавших газов», с. 111).

7. Снимите ресивер (см. «Снятие и уста­новка ресивера», с. 107).

8. Снимите водораспределитель (см. «Снятие и установка водораспределителя», с. 93).

9. Снимите крышку головки блока цилин­дров (см. «Замена уплотнения крышки го­ловки блока цилиндров», с. 71).

10. Снимите распределительные валы

(см. «Снятие и установка распределитель­ных валов», с. 78).

11. Выверните торцовой головкой TORX Е14 десять болтов крепления головки блока цилиндров и выньте болты.

ПРЕДУПРЕЖДЕНИЕ

Болты крепления головки блока обязатель­но замените новыми. Повторное использо­вание не допускается. Обратите внимание на то, что болты разной длины. При их сня­тии запомните расположение болтов и за­тем установите новые болты соответствую­щей длины.

18) Всё ГБЦ разобрали, теперь везём на шлифовку и проверку на герметичность. (Существует много сервисов занимающихся ремонтом ГБЦ и Блоков шлифовку, и проверку производят в течении 1-2х дней)

19) ГБЦ шлифанули в моём случае на 0.10мм проверили на герметичность результат всё ОК. Теперь ГБЦ необходимо вымыть, самому или на мойке решать вам, но керкером будет эффективнее, после мойки нужно продуть все масленые и охлаждающие каналы.

20) Закупаем запчасти смотрим фото, там есть номера запчастей.

— Новый шкив КВ

— Маслосъёмные колпачки

— Кольцо на патрубок (оно подобрано так сказать по трубке, далее при установке я его обтачивал на шлифовальном станке, потому что оригинальное кольцо найти не удалось)

— Прокладка ГБЦ

— Помпа

— Комплект ГРМ

— Новые клапана Впуск\Выпуск

— Сальники распредвалов Впуск\Выпуск один размер.

21) Притираем новые клапана.

Покупаем пасту для притирки клапанов, вставляем клапан в направляющую так чтобы он выступал, наносим на фаску (край) клапана пасту, закрепляем клапан в приспособе для притирки и вращая в лево\право, пристукивая клапан о седло начинаем притирать. Примерно минуты 3-5 на клапан. Если нет приспособы для притирки, можно использовать дрель и шланг. Один конец шланга зажимаем в дрель, другой одеваем на клапан, далее на не очень высоких оборотах прижимая клапан к седлу притирам его переключая на дрели вращение лево\право. Фаска клапана должна быть угол 45 градусов поверхность клапана и седла должна быть ровной бес кратеров и плотно прилегать. На фото притёртые сёдла.

(Возможно объяснил не очень доступно, тут лучше видео но у меня к сожаление его нет, так что те моменты которые не понятны пишите на форуме ac-diagnostic или ниже в коментах)

22) Вставляем новые маслосъёмные колпачки на место(на колпачок масло наносить не нужно). Вставляется легко от руки.

23) Засухариваем клапана на место.

24) Прикручиваем корпус термостата, обезжирив поверхность корпуса и ГБЦ, наносим тонкий слой гермета и прикручиваем термостат на место.

25) Прикручиваем обводной ролик и нижний впускной коллектор.

26) Устанавливаем новую прокладку ГБЦ и ставим голjвку на место.

27) Зажимаем ГБЦ

Для обеспечения правильной затяжки болтов удалите шприцем масло, которое может находиться в отверстиях под болтами крепления головки блока.
Не смазывайте моторным маслом резьбовую часть новых болтов. В случае повторного
использования болтов ее обязательно следует смазать.
Затяните все болты с моментом 2 даН$м в порядке их нумерации на рисунке ниже.

Убедитесь, что все болты затянуты с моментом 2 даН$м, затем дотяните их (последовательно), повернув на
угол 240 ± 6°.
Если болты крепления головки блока цилиндров затянуть указанным способом, подтяжка их в
последующем не требуется.

28) Устанавливаем на место гидракомпенсаторы и рокеры, смазываем маслом шейки распредвалов.

29) Устанавливаем на место распредвалы предварительно сняв с них зубчатые шестерни.

30) Теперь нам нужно установить клапанную крышку, обезжириваем поверхности на крышке и ГБЦ и тонким слоем наносим гермет, опускаем поршню так что бы все 4 цилиндра стояли в ряд на одном уровне. Сделали ? Теперь кладём крышку на место наживляем 24 болта и зажимаем в последовательности указанной на картинке. (сильно не зажимаем 1.2 нМ , а то можно сорвать резьбу).

31) Устанавливаем новые сальники на РВ (хорошо устанавливать при помощи головки на 30-32)

32) Далее обезжирив посадочные поверхности, устанавливаем шестерни распредвалов и не зажимаем, оставляем 0.5 мм зазор так, что бы шестерни крутились. Стягиваем зубчатую шестерню с КВ, чистим, обезжириваем и вставляем на место. Далее устанавливаем ремень ГРМ. КВ выставляем в ВМТ по приспособе и РВ так же в ВМТ по приспособе и не забываем, что пазы распредвалов должны быть как на картинке.

Натягиваем ремень до максимума, вынимаем фиксатор КВ и проворачиваем КВ на 4 оборота, по завершению 4-го оборота, вставляем на место фиксатор КВ и убираем КВ в фиксатор. Делаем натяжку ремня по метке натяжного ролика, зажимаем шестерни распредвалов 30Нм + доворот 84градуса. Вставляем Нижний кожух ГРМ накидываем шкив КВ и зажимаем КВ 2нМ + 135° ± 15° Скидываем все фиксаторы РВ и КВ проворачиваем двигатель на 4 оборота и по завершению вновь вставляем фиксатор КВ, доворачиваем до упора и пробуем вставить фиксатор РВ он должен вставляться в пазы легко. Если так, то собираем дальше, если пазы не совпадают необходимо заново выставить фазы и произвести натяжку ремня.

Устанавливаем все защиты ГРМ и Подушку ДВС.

Напомню, что про . Выше я быстро описал установку фаз и натяжку ремня с отпущенными шестернями распредвалов. Если возникли вопросы пишите на форуме ac-diagnostic по возможности максимально подробно отвечу.

Дальше сборка:

— Устанавливаем приводной ремень

— Крышку маслоотстойника

— Выпускной коллектор

— Впускной верхний коллектор

— Форсунки

— Подсоединяем всю проводку

— Заливаем антифриз

Моменты затяжки (Н$м)
Болты крепления колеса 90
Болт крепления обводного ролика 45
Болт крепления шкива коленчатого вала 20 + 135° ± 15°
Гайка крепления натяжного ролика 27
Гайки крепления зубчатых шкивов
распределительных валов 30 + 84°
Болты крепления крышки головки блока цилиндров 12
Болт крепления маслоотстойника 13

Отчёт не является прямым руководством по ремонту он написан для ознакомления с устройством ДВС К4М Renault. На все возникшие вопросы отвечу на нашем форуме ac-diagnostic. Удачи в ремонте 😉

Ремонт двигателя K4M Renault 1.6 16v часть 1

Установка головки блока цилиндров двигателя К4М

Страница 1 из 2

Установку головки блока цилиндров производим после ремонта, осмотра и дефектации.

Перед установкой головки блока цилиндров устанавливаем поршни цилиндров на середину хода.

Нужно обезжирить посадочные поверхности головки блока и блока цилиндров.

Проверяем наличие направляющей втулки на блоке цилиндров.

Устанавливаем на блок цилиндров приспособление Mot.104 или обрезанную шпильку в качестве второй направляющей.

Устанавливаем на блок цилиндров прокладку головки блока цилиндров.

Устанавливаем головку блока. Выворачиваем приспособление Mot.104 или обрезанную шпильку в качестве второй направляющей.

Затягиваем болты крепления головки блока в указанной последовательности на рисунке 1 моментом 20±2 Нм.

После затяжки болтов еще доворачиваем все болты в указанной последовательности на угол 240±6˚.

Устанавливаем гидрокомпенсаторы клапанов (рис 2).

Проверяем работоспособность гидротолкателей: — надавливаем на верхнюю часть гидротолкателя, если цилиндр вдавливается легко, то возможно гидротолкатель забит смолами.

Нужно погрузить гидротолкатель в керосин или дизельное топливо, чтобы растворить смолы.

После этого нужно гидротолкатель погрузить в масло и проверить еще раз.

Если после этого гидрокомпенсатор не становится упругим, значит, гидрокомпенсатор неисправен, и его нужно заменить.

Устанавливаем коромысла клапанов (рис. 3).

Смазываем моторным маслом опоры распределительных валов.

Устанавливаем распределительные валы (смотрим Как заменить гидрокомпенсаторы клапанов двигателя К4М).

Обезжирьте посадочную поверхность головки и крышки головки блока цилиндров.

Наносим с помощью валика герметик Loctite 518, пока он не станет красноватого цвета.

Если на опоры распредвала попал герметик, обязательно его вытираем.

Устанавливаем крышку головки блока цилиндров.

Затягиваем крышку головки блока цилиндров в порядке указанном на рисунке 6 поэтапно:

1-й этап – болты 22, 23, 20 и 13 моментом затяжки 8 Н.м (0,8 кгс.м);

2-й этап – болты 1 – 12, 14 – 19, 21 и 24 моментом затяжки 15 Нм (1,5 кгс.м);

3-й этап – ослабить болты 22, 23, 20 и 13;

4-й этап – болты 22, 23, 20 и 13 затянуть моментом затяжки 15 Нм (1,5 кгс.м).

Выворачиваем стопорный болт толкателя эксцентрикового кулачка (1) приспособления Mot. 1669 (см. рис.7).

Вворачиваем штатный стопорный болт толкателя эксцентрикового кулачка (2), нанеся каплю состава LoctiteFrenetanch (клей герметик) на его резьбу.

Затягиваем стопорный болт толкателя эксцентрикового кулачка моментом 15 Нм.
